Простая схема водопровода в частном доме. Какие трубы лучше использовать в своём доме

Простая схема водопровода в частном доме. Какие трубы лучше использовать в своём доме

Прежде чем приступать к прорисовке схемы водопровода в частном доме стоит решить из чего его делать. Современный рынок материалов в большинстве случаев предлагает на выбор один из трёх вариантов. Первый — это металлические трубы , к которым все мы давно привыкли. Но такой выбор сразу же ставит нас перед несколькими проблемами, а именно – нужно приглашать сварщиков для монтажа, и такой трубопровод не долговечен, поскольку внутри быстро образуются шлаки, а металл активно ржавеет. Из-за этого через десяток лет трубы могут дать течь, и их придётся менять.

Второй вариант это металлопластиковые трубы , соединяемые при помощи специальных фитингов . Они отличаются простотой прокладки и лучшей стойкостью к коррозии, благодаря чему их срок эксплуатации в два-три раза дольше, чем у предыдущего варианта, а монтаж предельно прост. Но винтовые соединения могут со временем ослабнуть, и это приведёт к протеканию через них воды.

И наконец, третий вариант – пластиковые трубы . Они изготавливаются из полипропилена и выпускаются отдельно для холодной и горячей воды, при этом доступны в нескольких часто используемых диаметрах. Соединение происходит методом расплавления концов трубы с помощью специального паяльника. Правильно сваренные стыки настолько прочны, что практически никогда не дают течи на протяжении всего срока эксплуатации водопровода. Из-за такой надёжности пластиковые трубы часто прячут под штукатурку, улучшая внешний вид внутренних помещений. Из всего вышесказанного можно сделать вывод, что наиболее оптимальным для самостоятельного изготовление водоснабжения в частном доме является последний вариант с применением пластиковых труб.

Схемы разводки водопровода в частном доме. Схемы разводки водоснабжения в частном доме своими силами

При строительстве обязательно встанет вопрос о водоснабжении в частном доме. Если рядом проходит центральный водопровод, нужно получить технические условия, разрешение на подключение и провести водопровод в частный дом. При отсутствии центральных сетей, предстоит выбрать вариант автономного обеспечения водой.

Виды и способы водоснабжения частного дома

Вариантов водоснабжения множество. Выбор зависит от наличия центральных сетей, горизонта залегания грунтовых вод, расположения ближайших водоемов и финансовых средств.

По виду водоснабжение частного дома разделяется на: центральное и автономное. При центральном водоснабжении вода поступает из уличной сети по отводящему трубопроводу в жилой дом. За качество, состав воды и ее свойства, отвечает водоснабжающая организация, с которой заключается договор.

При автономном водоснабжении, источником могут служить:

• артезианская скважина, глубиной до 40 метров;
• поверхностная скважина, глубиной до 15 метров;
• колодец;
• поверхностные воды ближайшего водоема.

По способу водоснабжения в доме различают: самотечное и напорное. При самотечном способе вода поступает под напором размещенной в баке, находящемся на возвышении. Если для подачи воды применяется насос, создающий напор в водопроводе, такое водоснабжение в доме называется напорным.

Важно: качество воды будет зависеть от выбора источника, установленных фильтров и систем водоочистки.

Преимущества и недостатки вариантов водоснабжения

Центральный водопровод

Артезианская скважина

Преимущества:

• Низкая стоимость подъема воды
• Регулируемый напор
• Не имеет химических загрязнений, не требуется обеззараживание

Недостатки:

• Требуется фильтрация
• Может требоваться очистка от солей металлов
• Затраты на строительство

Поверхностная скважина, колодец

Преимущества:

• Затраты ниже, чем на артезианскую скважину
• Регулируемый напор

Недостатки:

• Требуется фильтрация
• Требуется очистка
• Первичная вода имеет загрязнения
• Возможно наличие вредных химических веществ
• Может потребоваться обеззараживание

Поверхностный водоем (река, озеро, пруд), дождевая

Преимущества:

• Минимальные затраты, если водоем рядом

Недостатки:

• Вода, сильнозагрязненная, с наличием химических веществ, применяемых в с/х
• Использование без фильтрации, очистки и обеззараживания опасно для здоровья
• Высокие затраты на водоподготовку

Из сравнения видно, в каком порядке стоит отдать предпочтение вариантам водоснабжения.

Использование скважины для организации водоснабжения

Если центральное водоснабжение отсутствует, выбор за скважиной . Но и эта схема водопровода имеет несколько вариантов.

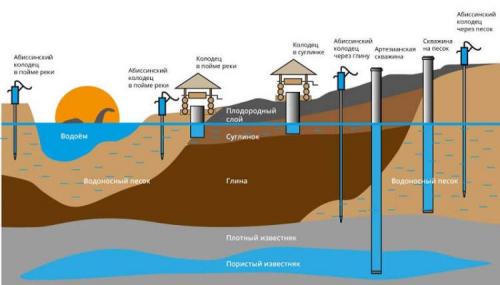

Почва является естественным природным фильтром. Просачиваясь в глубины, загрязненная вода очищается, меняет свой состав, может освобождаться от некоторых химических соединений, которые вступают в реакцию с другими химическими элементами, находящимися в почве. Поэтому, чем с большей глубины будет отбираться вода, тем более высокого качества она будет.

В почве также располагаются пласты глины или суглинка. Они плохо пропускают воду. Влага, скапливаясь над таким пластом, образует водоносный слой. Из которого можно отбирать воду через скважину. Но вода, просочившаяся сквозь глину, имеет намного большую степень очистки. А встретившись со вторым пластом глины, образует второй водоносный слой.

Вода, которая отбирается из третьего водоносного слоя, является максимально очищенной и именно ее называют артезианской. В разной местности она может залегать на разной глубине. В среднем от 25 до 50 метров и более.

Вода, отбираемая из второго водоносного слоя, менее очищенная, называется песчаная, а скважина “на песке”.

Вода, отбираемая из первого слоя тоже может быть песчаной, если выше лежит водонасыщенный пласт, называемый верховодка. Такую скважину называют абиссинской. А ее глубина от 8 до 16 метров. Иногда первый слой воды и верховодка объединены, если их не разделяет глиняная прослойка. Верховодка может в сухое время года терять воду. Все зависит от строения почвы в конкретной местности.

Совет: для загородного дома, предназначенного для круглогодичного проживания, лучше бурить артезианскую скважину, но можно обойтись и скважиной со второго водоносного слоя. Выбор опять же зависит от состава воды этого слоя. Для летнего домика-дачи, можно обойтись абиссинской скважиной, но лучше скважина на песке.

Оборудование и материалы

Многие задаются вопросом, как сделать водопровод своими руками. Это вполне по силам каждому, у кого есть желание разобраться в его устройстве.

Подбор оборудования осуществляется после определения источника. Для подключения к центральному водопроводу достаточно труб и перекрывающих кранов. В месте подключения желательно установить колодец , но можно обойтись и без него. Определяется это техническими условиями, выдаваемыми водоканалом.

В случае автономного варианта схема водоснабжения значительно усложняется. Потребуется различное оборудование, для подъема и очистки.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/etapy-i-tonkosti-provedeniya-vodoprovoda-v-chastnom-dome-struktura-vodoprovoda

Водоснабжение частного дома от центрального водопровода. Какие этапы вам предстоит пройти?

Для создания водопровода в частном доме самый первый вопрос, который необходимо решить – это выбор источника воды . Тут можно воспользоваться разными вариантами. Некоторые качают воду из колодца, другие пользуются скважинами. Но если в поселке существует нормально работающий центральный водопровод, то лучше подключиться к нему.

А в чем преимущество использования такого источника воды:

1. Вы экономите деньги на поиски водоносного слоя и на бурении скважины (или рытье колодца). Конечно, и за подключение к центральному водопроводу нужно заплатить, но расходы в этом случае будут намного ниже.
2. Вам будет поставляться вода соответствующая требованиям санитарной службы. Конечно, это утверждение может быть верным, если эксплуатирующая систему компания выполняет все нормы.

Но само подключение частного дома к системе центрального водопровода потребует от вас неких усилий. Сам процесс проводки воды в дом происходит в несколько этапов:

• Первым делом необходимо связаться с владельцем или обслуживающей компанией центрального водопровода. Нужно получить у них разрешение на врезку. Как правило, они не бывают против, ведь у них появляется новый клиент. Но если давление маленькое, то могут и отказать;
• Далее, узнайте, есть ли на пути от водопровода до вашего участка еще какие-либо подземные коммуникации. Если это так, то необходимо получить разрешение и у их владельца;
• Водоканал должен составить проект подключения. Также его специалисты делают врезку. Самостоятельно выполнять эти работы запрещено;
• После этого можно приступать к рытью траншеи от вашего частного дома до точки врезки в центральный водопровод;
• Далее, проводится подключение и прокладка всех труб

Самые большие трудности могут возникнуть при прохождении всех бюрократических процедур . Чиновники любят показать свою важность. Но в последнее время с этим стало попроще. Сегодня всегда есть возможность (через различные интернет-приемные) подать жалобу на возникшую проволочку.

Водоснабжение частного дома из емкости. Схема подачи воды в частный дом, проектирование водоснабжения

Организация водоснабжения частного дома начинается с составления проекта. На данном этапе необходимо учитывать, какой вид будет выбран, периодичность использования, а также источник воды, количество точек водоотдачи и применяемое оборудование.

Схема водоснабжения будет принципиально отличаться, в зависимости от того, какое насосное оборудование выбрано для использования. Например, это может быть погружной насос, который погружается в воду и оснащен специальной автоматикой. Второй вариант – насосная станция или поверхностный насос. Чаще всего устанавливается в доме, подсобном помещении или кессоне. Третий вариант – использование гидроаккумуляторов.

Гидроаккумуляторы для автономного водоснабжения частного домаИсточник b-a.eu

Последний вариант считается наиболее предпочтительным, так как позволяет значительно уменьшить количество включений-выключений насосного оборудования, не допускать гидроударов, тем самым существенно продлевая срок службы.

Какие факторы надо учитывать при проектировании

Немаловажную роль играют способы очистки и фильтрации воды, которые планируется применять. Это может быть простое обустройство фильтровального слоя на дне скважины и использование простых фильтров, а может установка фильтровальных систем.

Еще одним важным фактором, который обязательно следует учитывать при составлении схемы водоснабжения частного дома – каким образом будет осуществляться подача горячей воды.

Кроме этого обязательно учитывают глубину залегания труб водопровода, что зависит от глубины промерзания грунта в конкретном регионе.

Менее затратным вариантом реализации автономного водоснабжения в частный дом является подача воды из колодца. Обусловлено это меньшей стоимостью работ по рытью колодца, продолжительным сроком его службы. Возможностью использования менее дорогостоящего насосного оборудования.

Схема автономного водоснабжения из колодцаИсточник pinterest.com

Схемы подключения

Наиболее распространенная схема водоснабжения – с последовательным подключением. Особенно актуально для помещений с небольшим количеством приборов и оборудования, которое работает от системы водоснабжения. Основными плюсами такого варианта являются простота проведения монтажных работ, относительно небольшой расход труб и фитингов. Минусами является уменьшение давления в трубопроводе, в конечных точках, сложность определить место протечки, нельзя отключать отдельную трубу.

Альтернативой последовательной схеме является коллекторное подключение. Главным достоинствами является эстетичность (скрытая прокладка), высокая надежность, что обусловлено минимальным количеством соединений, плюс простой и легкий доступ к ним. Кроме этого, такая система монтажа дает возможность регулировки отдельно каждого элемента системы и сантехнического прибора. Недостатки – более дорогая стоимость работ и необходимость использования большего количества труб и комплектующих.

Схема водоснабжения частного дома с накопительным баком. Нижнее расположение

Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией . Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.

Вариантов нижнего размещения тоже несколько:

• Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
• Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

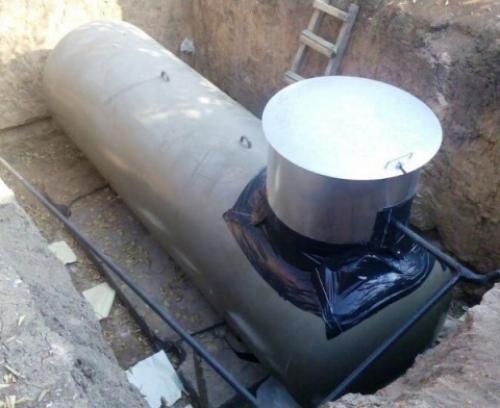

Водоснабжение дома – накопительный бак под землей

• Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.

Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.

Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.

Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

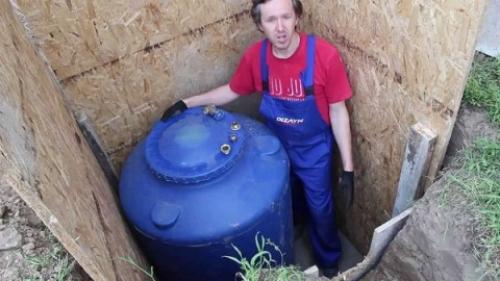

Установка бака в кессоне из водостойких плит

Это важно. При подземной установке дно емкости должно иметь уклон 12-15 градусов для того, чтобы содержащиеся в воде взвешенные частицы оседали в одном месте и их было легче удалять через люк.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/vodosnabzheniche-chastnogo-doma-svoimi-rukami-vodosnabzhenie-skvazhinoy

Диаметр трубы для водопровода в частном доме. Эксплуатационные характеристики

Понять, какой диаметр труб подойдет для внутренней разводки, а какой для наружной прокладки, поможет знание размерных характеристик. Наиболее важными считаются следующие параметры:

• Внутренний диаметр . Главный показатель; должен быть единым для всех узлов, труб и соединяющих их фитингов. От него зависит работоспособность системы: напор и расход воды, внутреннее давление, даже то, насколько бесшумной будет эксплуатация.
• Диаметр условного прохода . Это тот же внутренний размер, только округленный до ближайшего стандартного значения (округление делается в большую или меньшую сторону). Величина номинальная, но важная для запорной арматуры, так как указывает на ее совместимость при монтаже с резьбой труб соответствующего размера.

Источник ytimg.com

Условный (номинальный) диаметр задается для металлических труб, и выглядит он следующим образом: 10, 15, 20, 25, 32, 40, 50, 65 мм. Реже размерность стальных изделий указывается в дюймах (с дробными долями). Их соотношение с привычной шкалой выглядит следующим образом: ½ – 15 мм, ¾ – 20 мм, 1 – 25 мм, 1 ¼ – 32 мм, 1 ½ – 40 мм.

Размерность полимерных изделий сообщает об их наружном диаметре и соответствует стандарту: 20, 25, 32 мм и так далее (задается только в мм). При выборе труб для водопровода в частном доме иногда учитывают толщину стенки (например, толщина указывается в маркировке полипропиленовых изделий). Этот параметр может быть важным при гидравлических расчетах. Дополнительно необходимо обращать внимание на особенности системы: длину, число поворотов и соединений.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/razvodka-vodoprovoda-v-chastnom-dome-kollektornaya-luchevaya-razvodka-vodosnabzheniya-v

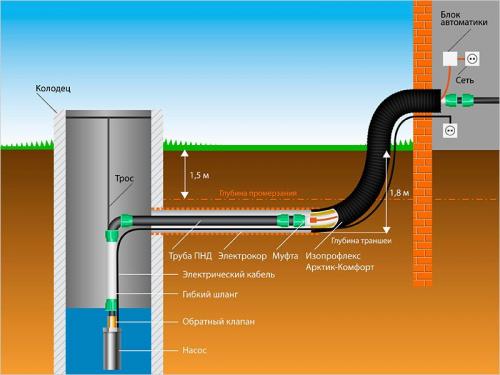

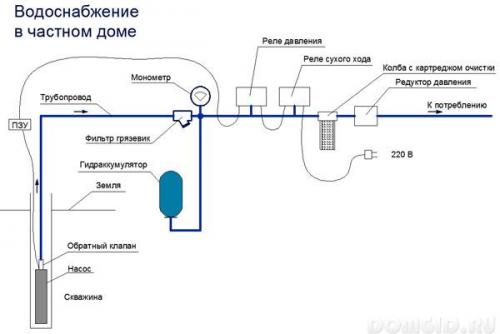

Схема водопровода в частном доме от скважины. Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

1. Скважина – источник воды.

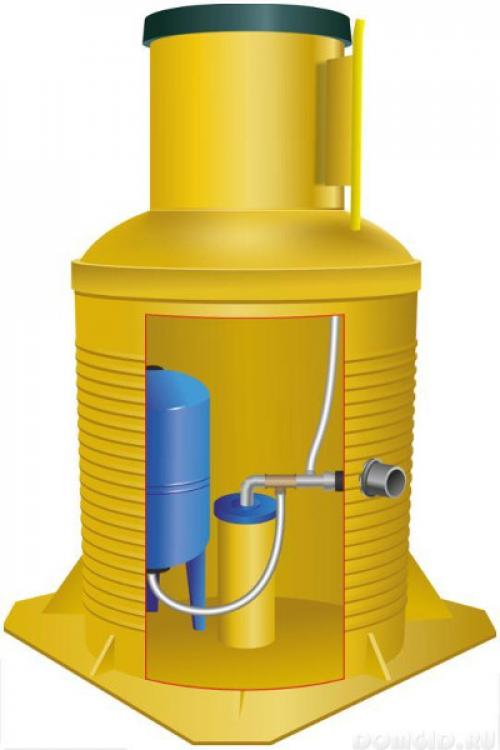

2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.



3. Автономная насосная станция или глубинный насос для забора воды из скважины.
4. Обратный клапан препятствует движению воды в обратном направлении.

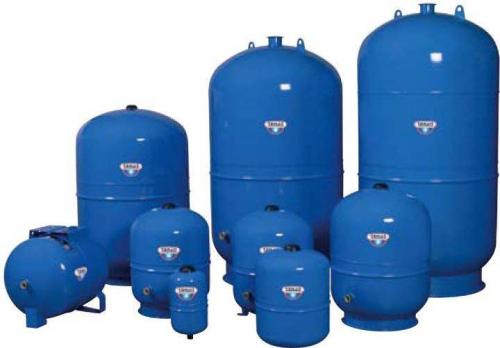

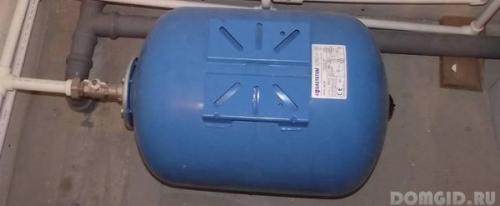

5. Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.



6. Водоочистные фильтры:

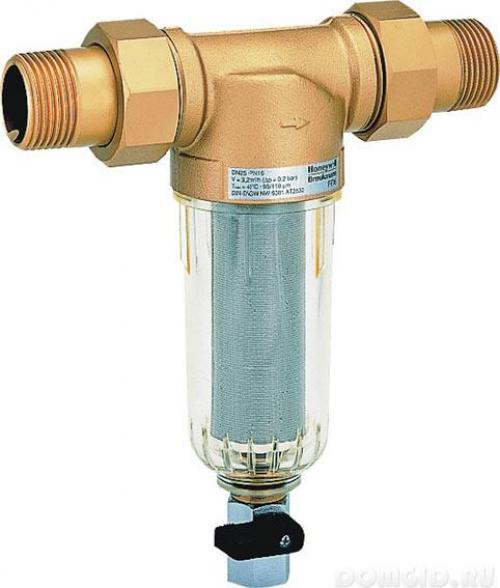

• фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
• фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Устройство водопроводной системы частного дома можно разделить на три блока:

1. Система водозабора.
2. Дворовая магистраль.

Водоснабжение частного дома своими руками. Водоснабжение частного дома: устройство водопроводной системы и инструкции для самостоятельного монтажа

Водоснабжение частного дома является основой всего внутреннего благоустройства. Прокладка водопроводной сети в частном доме – процедура довольно сложная и ответственная. При неправильно произведённом монтаже система либо вовсе не будет работать, либо работать не на полную мощь. Но, несмотря на большую ответственность и относительную сложность, смонтировать водопровод можно своими руками.

Подбор источника водоснабжения

Перед тем, как приступить к сооружению водопровода в частном доме своими руками, следует произвести все предварительные проектно-расчётные работы. Так, необходимо решить вопрос с источником водоснабжения для жилья. Он должен соответствовать требованиям СНиП и СанПиН, предъявляемым к водоснабжению жилых помещений.

Нормативы, установленные СНиП на одного жильца благоустроенной квартиры, регламентируют среднее потребление воды в 200 л.

Однако, при выборе источника водоснабжения, следует учитывать, что на деле данный показатель может быть значительно превышен. В приведённой ниже таблице даны примерные расходы воды в день на различные нужды для обитателей благоустроенного дома.

Таблица расхода воды на нужды в доме:

В итоге получаем максимальный расход в 300, а то и в 400л на человек в день. Конечно, далеко не каждый день все члены семьи принимают ванну — часто её заменяют более экономичным душем. Но в выходные дни, когда вся семья в сборе, расходы на водопроводную систему могут значительно возрастать по сравнению с буднями.

Старые нормативы также не учитывают расход воды новыми бытовыми приборами, которые устанавливаются в благоустроенных домах. Речь идёт о посудомоечных машинах, биде, джакузи, душах-массажёрах.

Схема подключения воды от централизованной системы

Менее энергозатратный вариант  — подключить водопровод дома к магистральной сети.

Конечно, далеко не во всех загородных посёлках имеется централизованное снабжение водой. Но там, где оно имеется, гораздо проще будет произвести врезку в магистральный трубопровод, нежели пытаться обустроить собственное автономное водоснабжение в виде артезианской скважины.

Чтобы подключиться водоснабжению, от домовладельца потребуется направить в адрес эксплуатационной организации соответствующее заявление.

Сотрудники ресурсоснабжающей компании, после рассмотрения ходатайства или выдают разрешение на подключение, либо отказывают в этом.

В случае отказа во врезке, данное решение должно аргументироваться конкретными доводами. Владелец жилья, в свою очередь, вправе опротестовать подобное решение в вышестоящих инстанциях, либо в судебных органах.

Если же эксплуатационная компания разрешает врезку, то её техническими работниками составляется план-схема подводки трубопровода с рекомендациями по проведению процедуры подключения.

Производится вся работа за счёт домовладельца либо сотрудниками самой ресурсоснабжающей компании, либо сторонней организацией, имеющей лицензию на проведение подобных работ.

Децентрализованный способ подачи воды в дом

Децентрализованное водоснабжение подразумевает подачу воды в дом из некоего автономного источника, не связанного с центральным водопроводом.

В качестве такого автономного источника могут выступать:

• Скважина.
• Колодец.
• Природные источники — река, родник или пруд.
• Ёмкость, заполняемая привозной водой.

Среди вышеперечисленных вариантов, наиболее предпочтительный — забор воды из скважины.

При обустройстве скважины следует учитывать предполагаемый ежедневный расход воды на домовые нужды. Достаточную производительность может обеспечить артезианская скважина, пробуренная на достаточную глубину.

Поверхностные, так называемые песчаные скважины , и колодцы рекомендуются для временного использования — например, на дачных участках.

Обеспечить бесперебойное снабжение водой дома с круглогодичным проживанием они вряд ли смогут из-за большого сезонного колебания воды и медленной наполняемости.

Ёмкости с привозной водой смогут обеспечить водой благоустроенный дом только в случае регулярного подвоза. Подобный вариант, с учётом среднего ежедневного расхода на семью из трёх человек в 900 — 1 000 л, может обойтись весьма и весьма недёшево. Оптимальное место для бурения — как можно ближе к дому. Так вы сможете сэкономить на затратах по прокладке трубопровода.

СанПиН требует также, чтобы между скважиной (колодцем) и канализационным накопителем соблюдалось минимальное расстояние в 20м.

Как самостоятельно составить проект

Установка системы водоснабжения в частном доме предполагает предварительное создание проектно-чертёжного документа, где будет отмечено прохождение трубопроводной трассы как снаружи, так и внутри дома.

Отдельные люди считают составление схемы лишней тратой сил и времени, полагаясь на свой опыт и интуицию. На деле отказ от составления проекта оборачивается затягиванием работ, частыми ошибками и переделками.
