Типовые схемы водоснабжения квартиры. Типовые схемы внутриквартирной разводки водопровода
Существует два основных вида разводки труб водопровода:

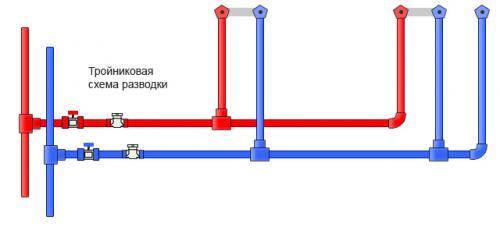

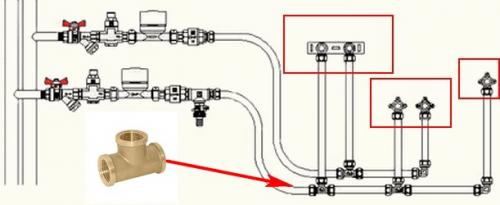

- последовательная (тройниковая), когда трубопровод проходит последовательно от одной точки разбора к другой;
- коллекторная (лучевая), когда от коллектора идет отдельный трубопровод к каждой точке или группе потребителей.
Последовательная

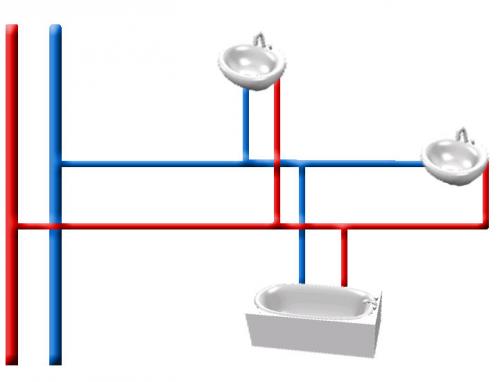

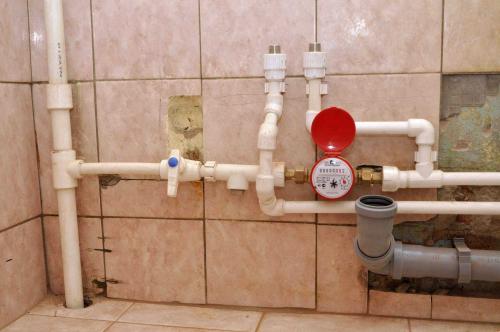

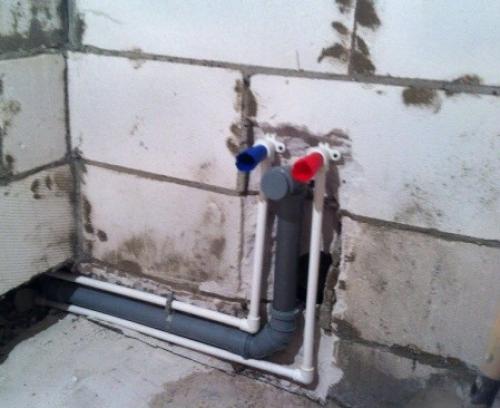

Самой простой распространенной схемой является последовательная разводка водопровода в квартире.
Несомненным преимуществом такой разводки будет экономия материалов, трудозатрат, надежность, отсутствие застоя воды.
Недостатки: при подключении 3-х и более точек, при одновременном разборе воды, напор в дальней точке может существенно снизиться.
Избежать этого можно применением трубы большего диаметра для подключения начальных потребителей (удлиненный коллектор), уменьшая размер диаметра до стандартного у конечных точек разбора.
Справка: увеличивая диаметр трубы с 15 мм до 20 мм, пропускная способность возрастает в 1,77 раза, поскольку сечение трубы зависит от диаметра в квадратной степени (3,14*d2/4). Это же верно, для труб из пластика с внутренним диаметром 12 и 16 мм.
Лучевая

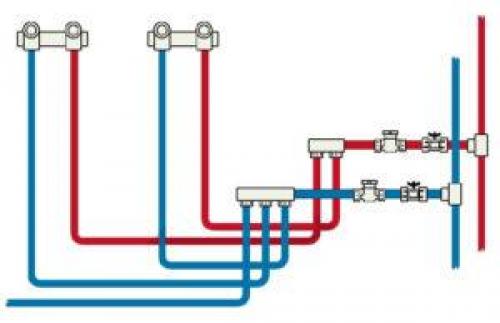

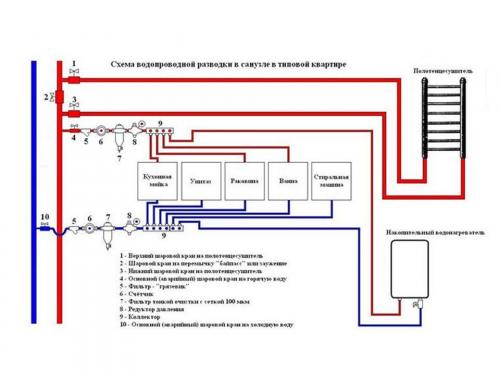

Если обойтись только последовательным подключением не удается, применяют коллекторную схему с лучевой разводкой труб водопровода. Это целесообразно, когда кухня, туалет, ванная комната, находятся в разных частях квартиры. При этом в качестве коллектора, можно использовать все тот же тройник. Но можно установить заводское изделие с отключающими кранами.
Преимущества лучевой или коллекторной разводки: постоянный напор воды, возможность отключения отдельного потребителя для обслуживания и ремонта.
Однако недостатки тоже есть: высокая стоимость, из-за большого числа лучей прокладывать трубопроводы приходится в полу, а это влечет увеличение толщины стяжки практически во всех комнатах, чтобы не было порожков и ступенек.
Большое количество труб и соединений увеличивает риск протечек. В отдельных, редко используемых участках, происходит застой воды, что ведет к значительному росту микрофлоры и появлению специфического, неприятного запаха у воды.
Требуется установка ревизионных лючков большого размера. Созерцание двух коллекторов с кучей присоединений и устройств, не доставляет удовольствия, особенно, если к ним добавятся вводной узел и коллектора по отоплению.
Стоит хорошо взвесить все “за” и “против”, прежде чем выбрать коллекторную схему разводки.
Стояковая система водоснабжения. Определения
- Что такое стояк водоснабжения в многоквартирном доме?
Так называется вертикальный участок трубопровода, транспортирующий воду от розлива (горизонтальной разводки в подвале или, реже, на чердаке) к подводкам в квартирах или комнатах, расположенных друг над другом.

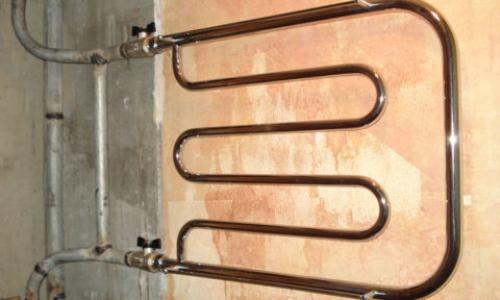

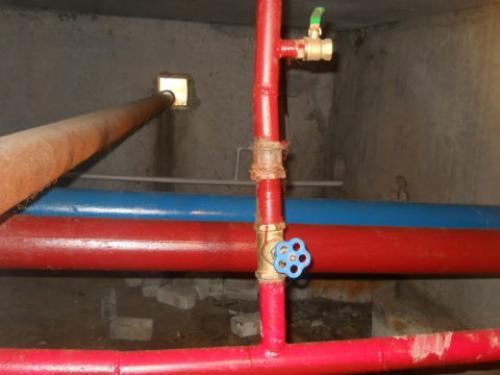

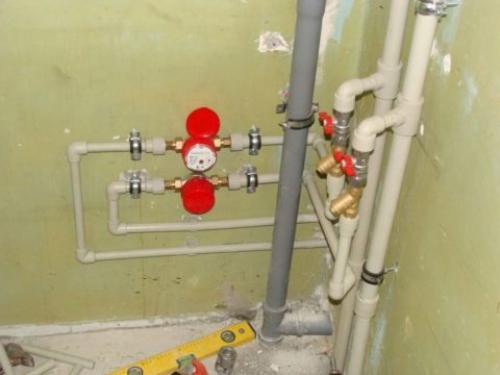

Стoяки в санузле квартиры
Стoяк в доме высотой более трех этажей в обязательном порядке снабжается запорной арматурой, установленной у его основания, и сбросником (вентилем, шаровым или пробковым краном, тройником с заглушкой) для полного осушения на время ремонтных работ.

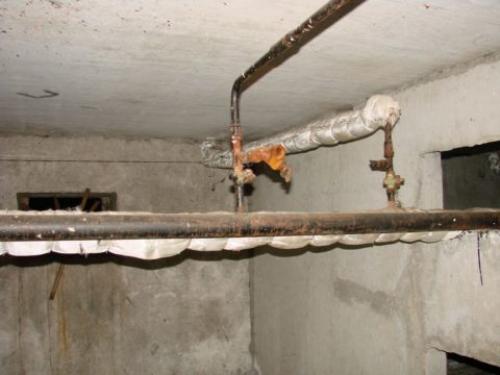

Запорная арматура на водоснабжении в подвале

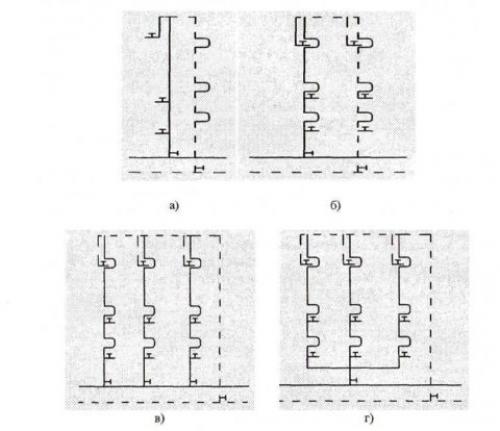

- Чем отличаются стoяки в тупиковых и циркуляционных системах водоснабжения?
Для ответа на этот вопрос нам придется вернуться к определению интересующего нас участка системы водоснабжения.
Итак, что такое стояк холодного водоснабжения или ГВС с тупиковой подачей воды? Это вертикальный трубопровод, заканчивающийся подводкой водоснабжения в квартире на верхнем этаже. Вода в нем приходит в движение только при ее разборе через смесители и прочие сантехнические приборы.
Что такое стояки водоснабжения с циркуляцией?
Это группа вертикальных трубопроводов ГВС, подключенная к двум розливам (подаче и обратке) и соединенная перемычками, проложенными под потолком квартиры верхнего этажа или по полу чердака. Одна группа может объединять от 2 до 7 стoяков.
Два розлива горячей воды — признак циркуляционного ГВС
Непрерывная циркуляция воды в них обеспечивается перепадом давлений между нитками теплотрассы, подпорными (дросселирующими) шайбами или работой циркуляционных насосов. Отсекающие краны монтируются у основания соединенных перемычками стояков и в квартирах верхнего этажа.
Справка: здания постройки середины 80-х годов 20-го века и более поздние снабжаются преимущественно циркуляционными системами ГВС. Циркуляция обеспечивает круглосуточную работу водяных полотенцесушителей и быстрый нагрев воды вне зависимости от расположения точки водоразбора в здании.
Схема водоснабжения многоквартирного дома. Как организовано горячее водоснабжение многоквартирного дома
Подача от центрального распределителя, где осуществляется подогрев, производится по проложенным над или под землёй трубопроводам – трассам. Они в обязательном порядке утепляются, чтобы рабочая среда не остывала и не замерзала по мере прохождения к потребителям. Далее магистрали разделяются и подводятся к многоэтажкам, в которых осуществляется разводка по уровням, квартирам. Один из важнейших факторов, определяющий устройство и способ подачи горячего водоснабжения многоквартирного дома – источник получения нагретой жидкости. В зависимости от этого выделяют два типа систем
- Открытые с забором из сети теплоснабжения. Трасса ГВС идёт от центральной котельной параллельно трубам отопления. Подпитка может осуществляться из подающей или обратной магистрали в зависимости от времени года. В демисезонный период, когда теплоноситель не разогревается до высокой температуры, горячая вода забирается из линии, идущей от основного агрегата. Зимой чаще всего подача горячей воды для бытовых нужд осуществляется из обратки. Такая схема используется в большинстве многоквартирных домов старой застройки.
- Закрытые (бойлерные) с забором из централизованной системы холодного водоснабжения (ХВС). В этом случае качество рабочей среды гораздо выше, так как оно должно соответствовать требованиям питьевого комплекса. Нагрев до необходимой степени осуществляется в отдельном оборудовании: теплообменнике, подключённом к ТЭЦ, накопительном баке, газовой колонке. Чаще всего бойлерная система горячего водоснабжения для многоквартирного дома более эффективна и комфортна, так как температура в трубопроводе не зависит от работы сети отопления.
Разводка воды в квартире полипропиленом. Преимущества полипропиленовых труб
Полипропилен представляет собой термопластичный полимер, получаемый из производных этилена. На сегодняшний день этот материал является вторым по распространенности пластиком в мире, уступая только полиэтилену. И трубы, изготовленные из полипропилена, с каждым годом все больше вытесняют устаревшие аналоги из стали. Во многом это обусловлено повышенной долговечностью и стойкостью к воздействиям агрессивных сред. Там, где стальные трубы сравнительно быстро придут в негодность, полипропиленовые способны прослужить до 50 и более лет. Но, помимо этого, есть и другие достоинства.
- Внутренняя поверхность качественных полипропиленовых труб на стадии производства проходит специальную обработку, которая в ходе их эксплуатации снижает скорость формирования твердых отложений на стенках. Таким образом, полипропиленовые трубы засоряются гораздо медленнее, чем их аналоги из стали.

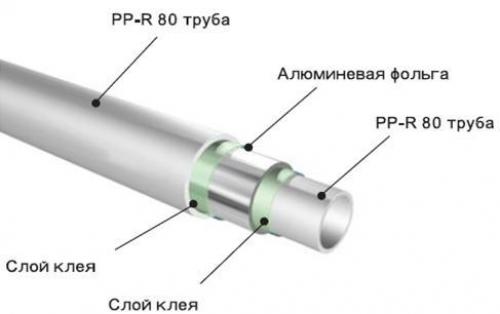

Схема устройства полипропиленовой трубы
- Низкая теплопроводность полипропилена – на поверхности не выступает конденсат, который может испортить внешний вид отделки стены и пола рядом с трубой либо привести к повышенной влажности и появлению плесени в помещении.
- Легкий вес – перевозка, погрузка, разгрузка и ручная переноска труб из полипропилена не является ни для кого проблемой.
- Высокая доступность и большой выбор комплектующих – в любом сантехническом магазине вы без проблем сможете найти и приобрести различные фитинги, краны и прочие детали, необходимые для монтажа сетей из полипропиленовых труб.

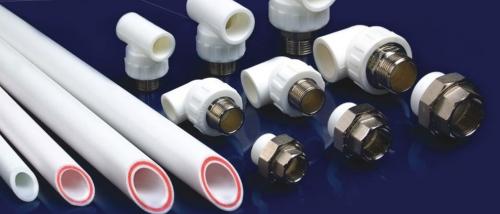

Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)
- Низкая цена – обустройство качественного водопровода из полипропилена не требует больших затрат.
- Универсальность – существует множество марок труб из полипропилена, различающихся по своим характеристикам. Потому можно прокладывать не только линии холодного водоснабжения, но и магистрали ГВС и отопления. Главное – подобрать качественную трубу соответствующей марки.
- Простота монтажа – совокупность преимуществ, изложенных выше, делает полипропиленовые трубы материалом, с которым без проблем смогут работать даже те, кто не имеет большого опыта в сантехнике. Потому сделать водопровод из них можно своими руками.
Как включить водоснабжение в квартире. Стандартная схема водоснабжения квартиры
Водоснабжение квартиры по стандартной схеме включает в себя экономию труб и уменьшает трудовые затраты при их укладке (к реальности такой «экономии» мы ещё вернемся). Чтобы не прокладывать отдельные трубы к каждому потребителю, и не расходовать лишний материал, такой схемой предусмотрено, что часть магистрали рассчитана сразу на несколько потребителей (при сравнении двух рисунков, хорошо видно, что стандартная система разводки использует на много меньше труб). При стандартной схеме прокладки труб, система магистралей сильно разветвлена, и к каждому разветвлению (на схеме это крестики) требуется установка фитингов тройников. В этом случае каждый фитинг должен разветвлять одну трубу на две, а, как известно каждое соединение может послужить потенциальной причиной протечкой. (См. также: Как правильно подключить водонагреватель )
Стандартная схема водоснабжения квартиры имеет недостаток: существенно снижается и возможность раздельного отключения подачи воды. Используя такую схему, разветвленные соединения, как правило, оказываются разбросанными по всей системе. А если образуется протечка, то на ее поиск потребуется много времени. Обеспечивать легкость доступа ко всем соединениям практически невозможно. При выполнении стандартной системы разводки часть соединений будет наглухо замуровано в стены или пол, а при возникновении протечки понадобится ломать отдельные покрытия стен и полов.
Схема коллекторной разводки в квартире. Выбор способа разводки воды в квартире
Разводка водопроводной магистрали может выполняться тройниковым методом (его причисляют к классическим вариантам). А может быть произведена современным коллекторным способом.
Первый метод — это последовательное проведение магистрали от общего стояка к местам разбора. Вначале отводят главные ветки с различной водой, а затем посредством тройника вода продвигается по ответвлениям.
Классическая схема имеет следующие плюсы.
- Небольшая цена.
- Компактные габариты.
- Простая прокладка.
А недостатки у нее следующие.
- Постоянные перепады давления.
- Невозможность перекрытия одной точки потребления.
- Тройники не всегда удобно размещать в ванной комнате или туалете.
- Для маленькой квартиры такая разводка приемлема, но в большом загородном доме это вызовет кучу неудобств.

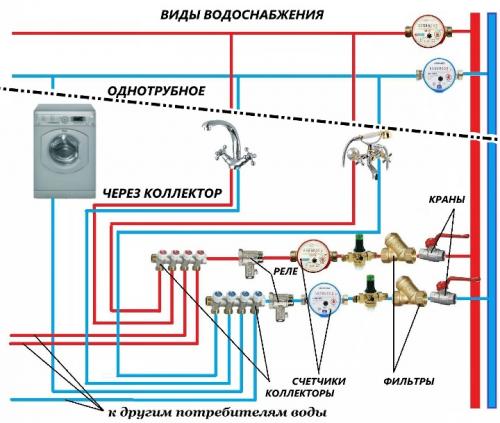

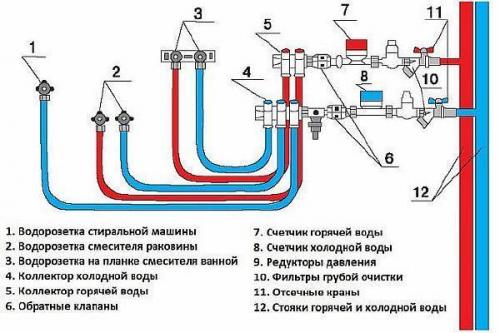

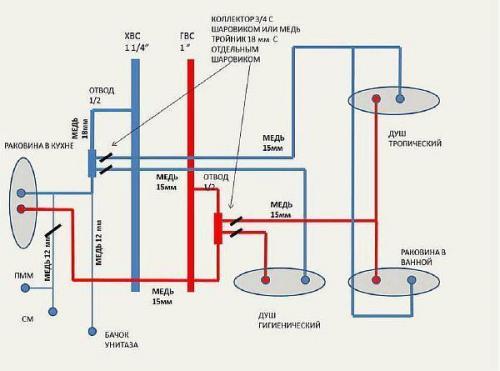

Коллекторная разводка, проводимая для водоснабжения в квартире или частном доме это способ, при котором к каждой точке забора выводится индивидуальная труба. При коллекторной конструкции в квартире мойка, туалет, душевая кабинка и все остальные сантехнические приборы подают воду в необходимом количестве независимо один от другого.
Все трубы подводят к коллектору, который стоит на входе магистрали в жилье. Коллекторная конструкция – это система, оснащенная одним вводом и несколькими выходами. При подсоединении к нему учитывается не только количество вентилей, но и количество всех сантехнических приборов.
СОВЕТ. Подключение коллекторной конструкции в жилье может быть произведено после подсоединения фильтрующих механизмов для чистки воды и редукторов напора.
Коллекторная разводка труб водоснабжения в квартире имеет многочисленные преимущества:
- Первое – это возможность отключения воды на одной из точек, без ущерба другим водозаборным местам.
- Краны управления данной системой расположены в одной зоне, и к ним всегда имеется свободный доступ.
- Постоянная стабильность.
- Риски поломок сводятся к минимуму. А если нужно провести ремонт, то его можно провести легко и быстро.
- Все точки водозабора имеют одинаковый уровень температуры воды.
Схема сантехнической разводки. Типы схем разводки водопровода в квартире и их особенности
В проекте водопровода квартиры (неважно, заказали вы его у специалистов или же выполнили чертеж на бумаге от руки) должно быть отражено расположение туалета, ванны и раковины, а также способ подключения, схемы, методы прокладки подводящих и отводящих веток. Поэтому вы должны разбираться в основных принципах сборки трубной разводки, вне зависимости от того, будете ли вы устанавливать коммуникации своими силами или же обратитесь за помощью к профессионалам.
Что такое точка?
Когда рассчитывается стоимость работы, подрядчик и клиент обычно подразумевают под этим термином разные вещи. В связи с этим рекомендуется уточнить, какие работы входят в цену за точку. Кроме того, изучите итоговую сметную стоимость работ по разводке водопровода в квартире.
При проведении разводки водопровода в квартире цена может быть фиксированной при соблюдении стандартных условий работы в обычном помещении. Она включает в себя подвод (отвод) от места подключения сантехники: установленный кран местного использования или же приемный патрубок канализационного слива в ванной комнате.
Монтаж сантехники не включается в цену за установку точки. Объясняется это тем, что, например, подключение посудомоечной машины и гидромассажной ванны сильно отличаются по трудозатратам. Следовательно, стоимость этих работ необходимо просчитывать отдельно.
Такая техника, как стиральная и посудомоечная машины, оснащены одной подпиткой, то есть точка по воде будет одинарной. В случае, когда необходимы два подвода от холодной и горячей воды (например, используется бойлер или смеситель), считается, что это двойная точка. Повысить стоимость работ за точку могут большая протяженность прокладки труб, нестандартная или скрытая разводка водопровода в квартире, а также иные особенности работы.
На какие типы подразделяются трубные разводки?
Всего выделяют три типа разводки водопровода в квартире, по которым вода идет от стояка или магистрального трубопровода к потребителю:
- коллекторная;
- тройниковая (последовательная);
- с проходными розетками.
Если вы проживаете в многоэтажном доме, то схема разводки у вас будет:
- тройниковая (последовательная);
- или коллекторная.
Эти две схемы обладают как плюсами, так и минусами и могут быть использованы в зависимости от условий. Более того, можно комбинировать две схемы в одной квартире.
- Тройниковая (последовательная) схема водопровода.
Для создания и установки трубопровода в стандартной квартире такая схема подходит лучше всего. Представлена она в виде общей трубы, к которой последовательно подключены имеющиеся устройства (потребители холодной воды). Аналогично происходит разводка системы горячего водоснабжения.
Главная труба подбирается с большим диаметром в сравнении с другими трубами водопровода, потому как она выполняет функции коллектора. При помощи тройников подсоединяется сантехника, именно поэтому такая схема носит название тройниковой.
Данную систему легко создать не только в теории, но и на практике. В старых советских многоквартирных домах стандартно применяется такая разводка водопровода в квартире, фото которой вы можете увидеть ниже. Главный ее плюс — небольшое число труб водопровода. Соответственно, затраты на монтаж разводки этого типа будут достаточно низкими.
Особенность данного типа разводки заключается в том, что использовать ее можно только в тех квартирах, где установлено мало сантехники. Проблема вот в чем: чем длиннее становится система, тем меньше напор в конце. В результате сантехническое оборудование, подключенное в конце системы, не сможет функционировать корректно из-за низкого напора.
Также одним из минусов последовательной системы является то, что при поломке крана или бачка водопровод не будет работать исправно. Чтобы отремонтировать сантехнику, вам придется полностью перекрыть воду во всей квартире. Вы просто не сможете отключить от водоснабжения одну точку из-за последовательного подключения.
Профессионалы выделяют другие недостатки, с которыми вы можете столкнуться при обслуживании тройниковой системы. Чаще всего места подключения находятся под декоративной отделкой, поэтому добраться до них будет проблематично. Если произойдет протечка, вы не сможете сразу определить место прорыва трубы.
Чтобы отремонтировать водопровод, вам потребуется раздалбливать стены, убирать фальш-панели и прочее. Завершив ремонт труб, вы будете вынуждены заново производить декоративную отделку в комнате. Даже с учетом всех вышеназванных минусов тройниковый водопровод наиболее распространен в настоящее время.
Для небольших квартир такая система разводки водопровода является наилучшей. Ведь это самый бюджетный вариант. Поскольку протяженность системы водопровода невелика, напор воды в трубах остается удовлетворительным.
Последовательность устройства водопровода в квартире. Способ укладки
В квартире или доме разводку водопровода делают двумя способами — последовательно подключая всех потребителей или ставя коллектор, от которого на каждый из приборов идет отдельная труба. Оба варианта не без недостатков.
При последовательном подключении труб уходит мало, но если подряд подключены более двух сантехнических приборов, при их одновременной работе напор может быть недостаточным. Такой тип разводки называют еще тройниковым — все отводы от основной магистральной трубы делают при помощи тройников (иногда — крестовин или уголков).

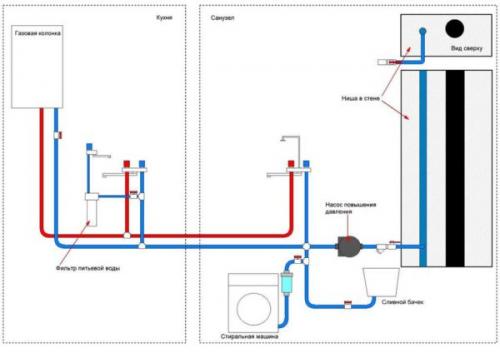

Последовательно подключенные потребители
При коллекторной разводке водопровода труб уходит много, кроме того требуется дополнительное оборудование — коллектор на водопровод. Так что эта схема разводки труб — дорогостоящая затея, зато давление на всех подключенных приборах, независимо от количества работающих, одинаковое.

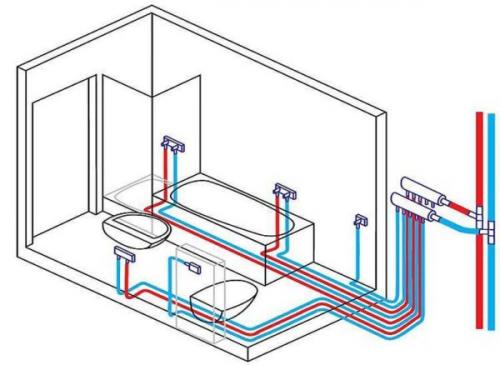

Параллельное подключение — к каждому прибору от коллектора идет своя линия
Есть еще один нюанс: большое количество труб где-то надо уложить, причем компактно, а это совсем непросто. Потому такой тип разводки чаще используют при скрытой прокладке или при открытой, но в тех местах, которые требуют такого подключения или могут быть закрыты мебелью.
Например, в ванной или туалете подключаются всего два прибора. Там можно сделать последовательную разводку. На кухне подключается колонка (бойлер), кран на мойку, стиральная и посудомоечная машина. Вот в таком случае имеет смысл поставить на кухне коллектор, а от него уже развести ко всем потребителям отдельные ветки водоснабжения. Такой способ подключения называют смешанным — часть водопровода разводят при помощи тройников, часть — от коллектора.

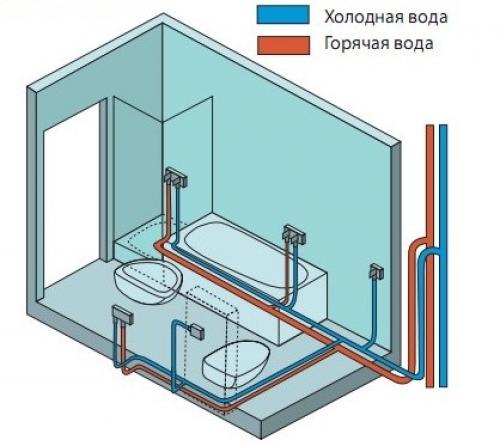

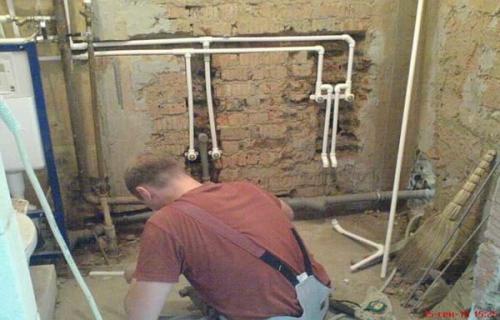

Трубы горячей и холодной воды укладывают параллельно
Обратите внимание на то, что если одновременно делают разводку холодной и горячей воды, трубопроводы укладывают параллельно. При срытой подводке имеет смысл подводку ГВС завернуть в теплоизоляцию — вода тогда действительно будет горячей и вы не будете обогревать стены. Если трубы полипропиленовые или пластиковые, это не так критично — полимеры имеют невысокий коэффициент теплопередачи. Для металла (любого — стали, нержавейки, оцинковки, меди) теплоизоляция очень желательна.
