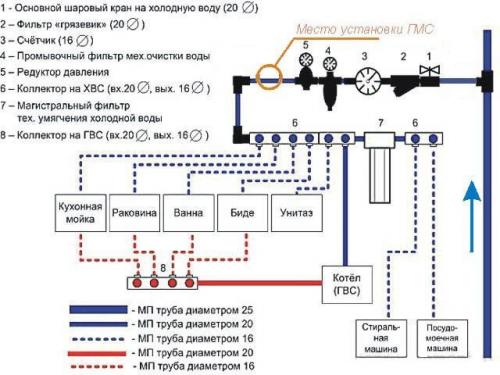

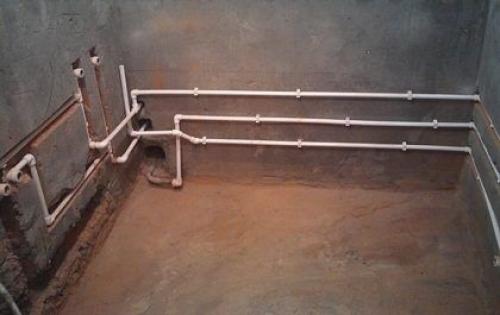

Если в доме несколько ванных или душевых комнат, кухня, есть стиральная и посудомоечная машины, то необходимо делать коллекторную разводку. Лучевая разводка предполагает наличие коллектора. Их два – для горячей и холодной воды. От коллектора к каждой точке водозабора идет отдельная труба. Что характерно для коллекторной разводки:

Большое количество труб. Почти к каждому сантехприбору идет по две трубы. Одна на горячую и одна на холодную воду. Кроме унитаза и бытовой техники. Эти приборы нуждаются только в холодной воде. Если эти трубы не спрятать, будет очень некрасиво. Поэтому коллекторную разводку лучше делать или во время строительства, или при капитальном ремонте.

Дорого. Много труб, они дороже, чем из ПП, их приходится зашивать, штробить стены. На все это нужны деньги.

Трудоемкий монтаж. Потребуется намного больше времени и сил, чем при тройниковой разводке.

Стабильное давление. Открытие одного крана не приводит к изменению давления другом. Теперь можно смело запускать посудомоечную машину или спустить воду в унитазе, пока кто-то моется в душе.

Можно починить один кран, не перекрывая всю воду.

Нужно выделить место под коллекторы. Впрочем, наличие технического помещения в больших домах не редкость, а правило.

Неудобно сливать воду из системы на зимнее время. Для слива воды необходим компрессор, который подключают к коллектору – и к горячему, и к холодному.

Такой тип разводки водопровода характерен для коттеджей и больших частных домов.

Разводка воды от скважины. Этапы проведения воды из скважины в дом

1 этап – обустройство скважины.

Сначала монтируется оголовок скважины, на выходящую трубу надевается крышка. Далее устанавливается кессон. Если он пластиковый, то можно это сделать самостоятельно сразу после бурения. Нужно выкопать яму вокруг скважины и установить контейнер в неё, предварительно сделав отверстия под трубы. После чего уже выполняется подключение насоса. Для скважин, как правило, используются погружные модели. Автоматику можно расположить как в самом кессоне, так и в подвале дома.

2 этап – подготовка траншеи и установка труб.

Проект всей системы лучше всего продумать и подготовить заранее. И только после этого можно приступать к прокладке траншеи, которая будет соединять скважину и дом.

Для установки пластиковых труб дно траншеи засыпается песком. Сами трубы рекомендуется прокладывать ниже уровня 1,5 метра и позаботиться об их утеплении (минеральная вата, пенополиуретан, греющий кабель и т.п.), чтобы избежать промерзания зимой.

Завершающим действием на данном этапе считается проведение трубопровода в дом. Перед этим в стене здания сверлится отверстие диаметром 50 мм. Щель уплотняют гильзой, в которую и вставляют трубы, и заделывается монтажной пеной.

3 этап – разводка труб водопровода.

Схема элементов водопровода разрабатывается одним из двух вариантов:

1. Последовательное соединение труб . Такой вариант подойдёт для небольших зданий, например, дачи. Вода поступает в дом последовательно по главному трубопроводу, а тройник с отводом устанавливают в нужную сторону непосредственно в точках водопотребления.
2. Коллекторная разводка элементов трубопровода . Лучше всего подойдёт для коттеджа или частного дома с постоянным проживанием. От главного коллектора отводятся отдельные трубы индивидуально в любую точку водозабора в доме.

Водопровод в частном доме своими руками из полипропилена. Закрытый и открытый монтаж водопровода из полипропилена

Обустройство водопровода из полипропилена своими руками начинается с составления первичной схемы – возьмите листок бумаги и ручку либо воспользуйтесь 3D-редактором и составьте план. Сначала укажите и разместите все устройства, которые являются потребителями воды – краны, ванну, душ, стиральную машину и т. д. Затем разместите на схеме источники горячей и холодной воды –  это могут быть как стояки, так и отопительный котел частного дома. Завершите составление плана подведением к потребителям линий горячего и холодного водоснабжения от их источников.

Возможно, Вас заинтересует информация о том, что такое  кран полипропиленовый и как его установить.

Закрытый монтаж трубопроводов

После следует решить, каким способом будут прокладываться трубы из полипропилена. Существует два способа, как это сделать — закрытый и открытый монтаж. Первый подразумевает, что все линии водопровода будут «спрятаны» за внешней отделкой помещения. Для этого стены в доме или квартире следует проштробить, а в полученные каналы уложить полипропиленовые трубы. Достоинства у схемы закрытого монтажа следующие.

1. Привлекательный внешний вид – линии водопровода скрыты от глаз и не портят красоту комнат, в которых проложены.
2. Экономия полезной площади жилья – трубы проложены в стенах и не отнимают у вас столь ценные квадратные метры.
3. Расставлять мебель и другие объекты при закрытом монтаже водопровода можно без каких-либо опасений.

Водопровод из полипропиленовых труб

Но при этом закрытый монтаж водопровода из полипропилена сопряжен со многими трудностями и проблемами.

Диаметр трубы для водопровода в частном доме. Как выбрать диаметр трубы для водоснабжения в частном доме

Если вы решили подвести водоснабжение к частному дому, то сначала нужно выбрать подходящий диаметр трубы. Здесь нельзя ошибиться: в случае неправильного расчета пользоваться водопроводом будет неудобно. А это эмоциональное раздражает, и дополнительные финансовые траты на переделки и частый ремонт системы.

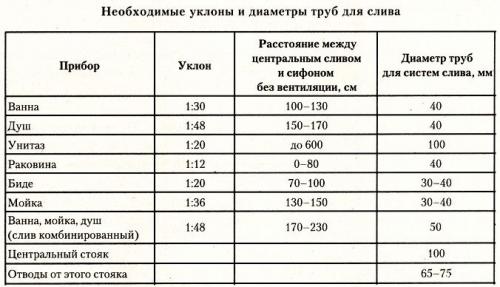

Диаметральные размеры труб водоснабжения частного дома

Выбирая диаметр труб для монтирования водопровода в частном доме, рекомендуется учитывать следующие характеристики:

•  силу водяного напора. Когда он слаб, диаметр труб должен превышать стандартный. Слабость напора+узенькие трубы= слабая струя из кранов;
•  общая длина водопроводной системы;
•  сколько в доме водоразборных точек: диаметр труб находится в прямой зависимости от их количества;
•  то же самое относится к поворотным точкам трубопровода — вообще любая из них немного способствует понижению давления. У вас там «Критский лабиринт»? Значит, диаметр — на любом отрезке трубопровода — водопроводной трубы для частного дома должен быть с некоторым запасом.

Следует учесть также температуру воды — трубы для ХВС и ГВС можно приобрести одинаковые по диаметру, но вот стенки «горячих» непременно должны быть толще.

Как длина водопровода влияет на диаметр труб

Общее правило: чем длинней, тем больше! Итак, как грамотно выбрать диаметр трубы для домашнего водопровода, не вдаваясь в головоломные вычисления? В большинстве случаев оправдывают себя стандартные рекомендации:

•  короткий трубопровод меньше 10 м — 20 мм;
•  меньше 30 м — минимум 25 мм;
•  если трубопровод длинный — больше 30 м — оптимальным решением будет 32 мм.

Какой длины нужны сами отрезки труб для монтирования? Обычно она составляет от 4 до 15 м, смотря какая у вас схема прокладки.

Почему диаметр труб определяет пропускную способность водопровода

Здесь все просто: чем более узка труба, тем меньше жидкости в ней прогоняется за некий временной промежуток. Примеры:

•  25-миллиметровые прогоняют через себя до 30 л/мин;
•  32-миллиметровые — до 50 л/мин.

Учтите также пропускную способность кранов: стандартный в ванной комнате или кухонный способен прогнать не более 5 л/мин. Следовательно, величина диаметра прямо зависит от расхода воды.

Размеры труб для квартиры

Подбирать нужный диаметр труб для водопровода в квартире нужно, исходя из их пропускной способности. Оптимальная будет у труб:

•  с малым числом поворотных точек и локальных сужений;
•  с коллекторной разводкой (предназначенных для питания одной точки);
•  коротких, при этом «широких изнутри»;
•  с незначительной шероховатостью (пластик предпочтительнее стали).

Типовые решения

Существуют рекомендации:

•  обычный диаметр трубопровода — 10 и 15 мм;
•  стояк потребует чуть большего — 25.

Необходимо знать: приобретенные изделия создаются не ювелирами, и трубы «10 мм» легко окажутся на пару миллиметров побольше. Обязательно руководствуйтесь таким параметром, как толщина стеночек: нужно так подобрать диаметр именно внутри (для этого нужно вычесть из общего толщину стенок), чтоб все фитинги подошли!

Чем выше уровень сложности будущих сантехнических работ в домовладении, тем больше должен быть диаметр всех труб, и длинных, и коротких. Когда предполагается «сложносочиненный» водопровод со многими поворотными точками, стыками и предполагаемыми скачками давления, стоит подстраховаться с помощью увеличения диаметра. Следует также непременно учесть максимальные значения как давления, так и температуры в вашем водопроводе, чтобы он не лопнул от первого же гидроудара.

Экономия здесь неоправданна. Дополнительный совет: чтоб водопроводная система отличалась безупречной работой и надежностью в эксплуатации, нужно подбирать изделия высокого качества. Это касается и труб, и мелких элементов (фитинги и муфты). Обидно будет «угробить» выверенную систему дешевой арматурой.

Водопровод в частном доме из колодца. Прокладка коммуникаций к колодцу

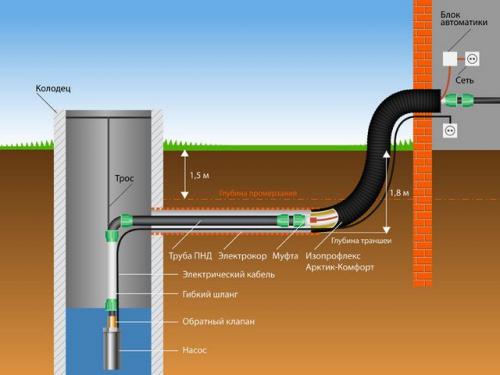

Примерная общая схема водопровода от колодца к дому

После гидроизоляции колодца изнутри и снаружи не стоит торопится засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.

• Водопровод от колодца к дому следует заглублять ниже уровня промерзания почвы (эту величину можно легко уточнить в любой местной строительной организации).   Траншея роется с учетом того, что на ее дно будет засыпаться песчано-гравийная подушка примерно 100 мм высотой.

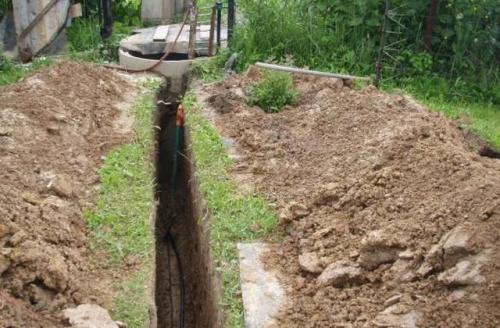

Траншея должна быть в глубину ниже уровня промерзания грунта

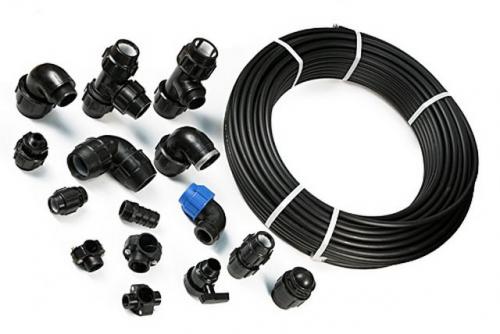

• Наверное, никто уже в наше время не применяет для подобных водопроводов металлические трубы. Самое оптимальное решение – полиэтиленовые трубы (ПНД). Для гарантированного снабжения всего дома лучше использовать трубу диаметром 32 мм. В продаже на них всегда есть широчайший ассортимент арматуры – фитингов, тройников, отводов, переходов и т.п . Компрессионные фитинговые соединения предельно упрощают работу – не требуется вообще никакого дополнительного оборудования.

ПНД-трубы и разнообразие арматурных изделий для них

• Бывалые мастера советуют: ПНД труба стоит недорого, поэтому при прокладке водопровода от колодца к дому имеет смысл уложить не одну, а две линии. Одна из них будет основной, а вторая – просто находится в резерве на случай какого-либо чрезвычайного происшествия. Этот предусмотрительный ход избавит в этом случае от трудоемких работ по замене вышедшей из строя магистрали.

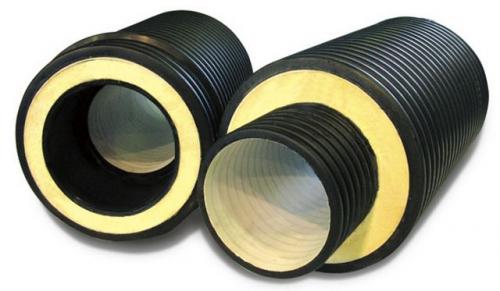

Такой утепленный канал обезопасит трубу от промерзания

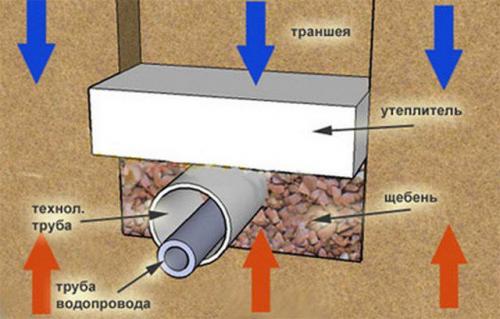

• Неразумно выкладывать трубу просто на грунт – ей необходимо создать дополнительную механическую защиту. Для этого можно использовать технические полиэтиленовые трубы большего диаметра , либо полимерные гофротрубы , с утеплителем или без него.

Можно для дополнительного утепления использовать блоки пенополистирола

• Если труба гарантированно размещается ниже уровня промерзания земли, то особого утепления она и не требует. Однако, лучше все же перед засыпкой траншеи грунтом проложить сверху труб слой пенополистирола – это обезопасит их в особо сильные, аномальные морозы.
• « Слабым» местом могут быть участки подъема труб к поверхности, прохождения ими цоколя или неотапливаемого подвала. Здесь, вероятно, следует предусмотреть подогрев водопровода и его усиленную изоляцию, о чем подробно рассказано в специальной статье нашего портала .

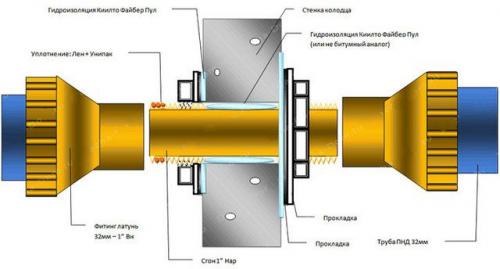

• Организуется проход трубы через стенку колодца – на том же уровне, где проложен трубопровод . Этот узел ни в коем случае нельзя размещать на стыке колец – при бурении отверстий край кольца может потрескаться или даже разрушиться. Самым оптимальным вариантом будет установить в проделанное отверстие резьбовой сгон Ø 1 ″.

Проход трубы через стенку колодца

Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия. Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.

• На резьбовую часть сгона снаружи «запаковывается» фитинг, к которому присоединяется подводимая к колодцу ПНД-труба. С внутренней части колодца на фитинге лучше закрепить тройник. На горизонтальный вывод его советуют установить кран, который позволит сливать воду из домашней системы водопровода, если дом длительное время не будет эксплуатироваться. К выходу тройника, смотрящему вниз, «пакуется» фитинг, к которому будет присоединен отрезок вертикальной трубы для забора воды из колодца или для соединения с погружным насосом.

Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.

Схемы разводки водопровода в частном доме. Выбор схемы разводки

Решение вопроса включает в себя несколько аспектов, самые важные из которых – параметры системы и предполагаемая интенсивность водопотребления. На последний фактор влияет, будет ли проживание в доме постоянным или сезонным, а также количество жильцов и бытовых приборов, которые придется обслуживать.

Возможен выбор из двух схем:

1. Тройниковое соединение. В этом случае все краны на кухне и в ванной, душевая, санузел и т. д. подключаются последовательно. Такой способ позволяет сэкономить на материалах – трубах и соединительных фитингах, но у него существуют определенные недостатки. Так, при падении давления в системе напор воды, особенно в самых удаленных точках, будет снижаться. Тем, кто проживает в домах с подобной схемой разводки, знакома ситуация, когда при включении крана на кухне или спуске воды в бачке падает напор воды в душе.
2. Параллельное соединение предполагает установку коллектора, от которого тянутся отдельные линии к каждой точке водопотребления. Это позволяет пользоваться одновременно душем, краном на кухне и стиральной машиной, сохраняя стабильное давление в системе. Такая схема более удобна с точки зрения эксплуатации, но гораздо дороже в реализации. Потребуется больше труб, соединительной аппаратуры и коллектор или два, если горячая вода подается отдельной линией.

Способы монтажа внутридомовой линии:

1. Глухой метод. Заключается в установке заглушки в конце магистрали. Такой метод более экономичен, но эксплуатация водопровода будет связана с некоторыми неудобствами – после открывания крана придется подождать, пока жидкость заполнит систему до тупика, и только после этого она польется из крана.
2. Замкнутый. В этом случае вода циркулирует по системе непрерывно. Такая схема более удобна, но реализовать ее дороже. Кроме большего количества труб и соединительной арматуры потребуется циркуляционный насос.

Внимание!
В целях снижения расходов специалисты рекомендуют при разводке воды в частных домах комбинировать оба способа. Линию ХВС прокладывать глухой, а на ГВС обустраивать циркуляцию.

Разводка воды в деревянном доме. Правильное расположение ввода воды в дом

Вода в частный дом в подавляющем большинстве случаев заводится от трех источников: скважина, колодец и центральное водоснабжение. При этом узел прохода фундамента и пола меняется не существенно, но изменяется то, что следует сразу за ним: при центральном водоснабжении не требуется блок автоматики и гидробака, однако одно из частых требований - установка счетчика.

Существуют два метода обустройства скважины: с кессоном и со скважинным адаптером . Если на участке нет бани или гаража, и вы не планируете делиться водой с соседями, то адаптер - идеальный вариант. Подробнее о преимуществах адаптера вы можете почитать в этой статье . При рассмотрении вопроса, куда в доме ввести водопровод, надо учесть, где будет располагаться гидробак, реле давления и сухого хода при необходимости, также не следует забывать о фильтрации воды и водоподготовке. При обустройстве скважины кессоном автоматику и фильтра можно разместить в нем.

Если вы хотите колодец, то существуют 2 варианта, как провести воду в дом: если присутствуют ограничения по пространству, то лучше установить насосы со встроенной автоматикой. Для этого отлично подойдут колодезные насосы Grundfos SBA или Dab Divertron. Если в вашем доме есть отдельное техническое помещение, то можно рассмотреть вариант с насосной станцией. Однако при этом следует учесть, перепад между станцией и уровнем воды в колодце не должен превышать 8 м.

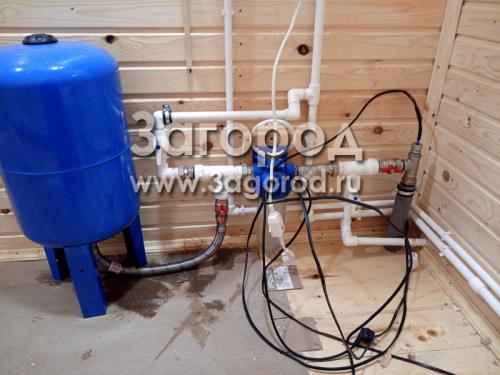

Обычно ввод делается возле стены. Узел ввода (условно к нему можно отнести и фильтр, и реле давления, реле сухого хода, выход половинчатого крана на улицу, гидроаккумулятор), занимает ширину около 0,5 метра на стене.

Совет! На этапе проектирования своего жилого дома заложите место под котельную. В техпомещении вы сможете разместить оборудование, провести всю коммуникацию, а также избавит от шума насосной станции.

Заранее определитесь с расположением скважины или колодца на участке, чтобы минимизировать расстояние от источника водоснабжения до ввода в дом. Это позволить не только сократить объем земляных работ, но и позволит понять, в какую сторону сделать закладную в фундаменте.
