Типовая система водоснабжения от скважины состоит из следующих элементов:

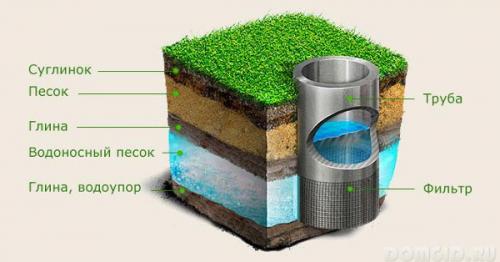

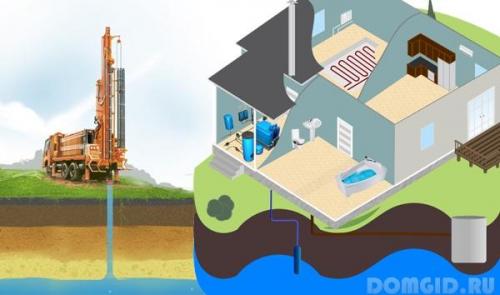

1. Скважина — это система труб, которая выполняет несколько функций. Внешняя, обсадная, труба препятствует обрушению стенок и защищает от попадания верховодки. В водоносном слое обсадная труба имеет перфорацию, оплетённую галунной металлической сеткой. Эта часть служит для забора воды и фильтрации крупных взвешенных частиц. Внутренняя труба из пищевого пластика предназначена для транспортировки воды из водоносного слоя.
2. Насос отвечает за доставку воды до оголовка скважины и наполнение накопительной ёмкости. В зависимости от типа и глубины скважины насос может быть погружным или поверхностным. Погружной насос находится в воде и закреплён тросом к оголовку скважины. Поверхностный насос устанавливают в кессоне.

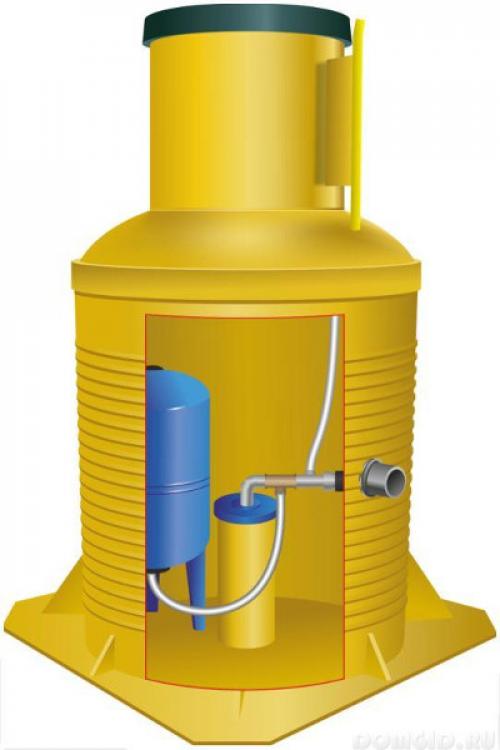

3. Кессон — это специальное сооружение, заглубленное в земле таким образом, чтобы оголовок скважины находился ниже уровня промерзания грунта. Сюда же подводят трубы внешней части водоснабжения и кабель электропитания насоса. Здесь также могут быть расположены запорная арматура, элементы защиты и автоматики, накопительная ёмкость.
4. Накопительная ёмкость (или гидроаккумулятор) служит для создания « оперативного » запаса воды и оптимизации работы насоса.
5. Насосная станция формирует стабильный напор во внутреннем водопроводе.
6. Система водоподготовки отвечает за фильтрацию воды. В зависимости от назначения степень очистки может быть разной для каждой точки подключения.
7. Внутренняя система водоснабжения выполняет функцию доставки воды к каждой точке потребления.

Разводка воды из скважины в дом и на полив. Водопровод на дачном участке от скважины своими руками 5 3

Обеспечение частного дома или дачного участка водой – один из основных аспектов комфортной жизни человека. Полноценное водоснабжение и правильное водоотведение позволяют решить ряд бытовых вопросов, а также дают возможность использовать все блага цивилизации: стиральную и посудомоечную машинку, различную сантехнику.

Наиболее распространенный способ водоснабжения – подача воды из скважины. Рассмотрим основные этапы обустройства водоснабжения дома и практические рекомендации, обеспечивающие надежность и стабильность работы водопроводной системы.

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

1. Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
2. Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.



3. Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются, так как отсутствуют коммунальные платежи за использованные кубометры воды.

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

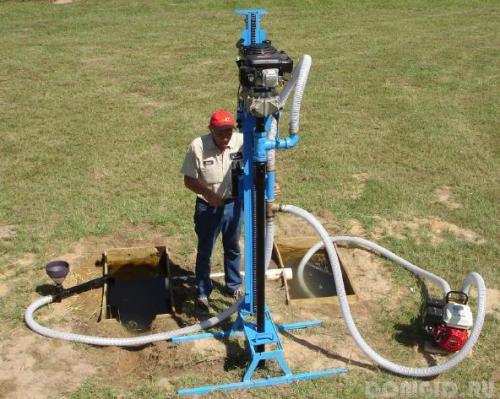

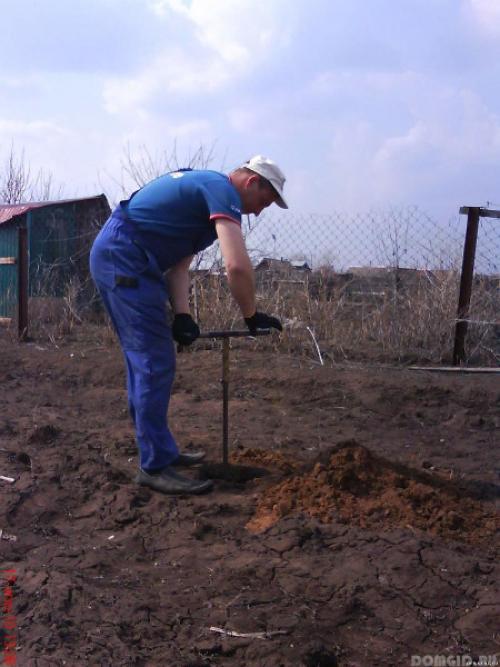

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

• качество воды лучше, чем в колодце или централизованной магистрали;
• скорость обустройства скважины (2-3 дня);
• пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

• невысокая производительность – около 1,5 м3/час;
• срок эксплуатации – до 10 лет;
• вода может содержать примеси;
• нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

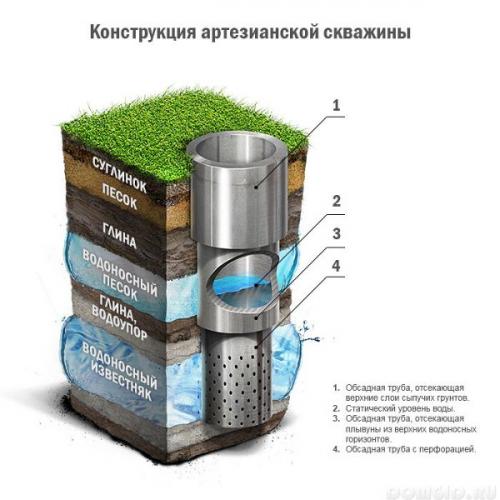

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

• высокая производительность – около 10 м3/час;
• неограниченный запас известковых вод;
• срок эксплуатации – около 50 лет;
• высокое качество воды;
• вода подается под большим давлением.

Недостатки артезианской скважины:

• необходимость согласования проекта и получения разрешительных документов;
• высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

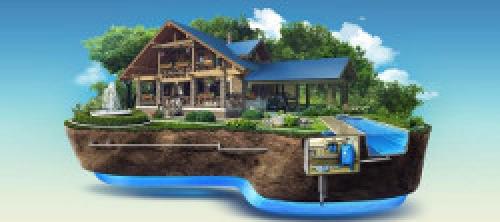

Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

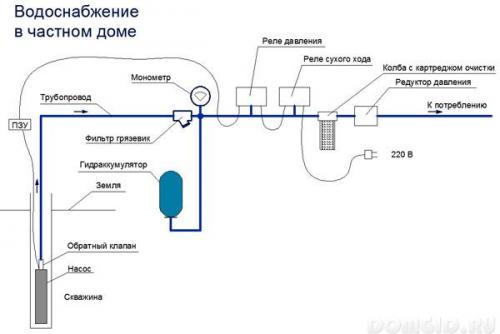

Схема водоснабжения частного дома включает следующие элементы.

1. Скважина – источник воды.
2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.



3. Автономная насосная станция или глубинный насос для забора воды из скважины.
4. Обратный клапан препятствует движению воды в обратном направлении.
5. Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.



6. Водоочистные фильтры:

• фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);

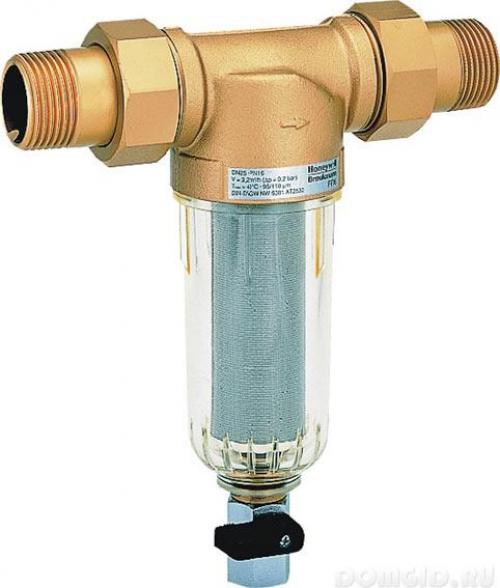

• фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Устройство водопроводной системы частного дома можно разделить на три блока:

1. Система водозабора.
2. Дворовая магистраль.

Водоснабжение частного дома из скважины без гидроаккумулятора. Устройство и принцип работы

От обычного накопителя гидроаккумулятор отличает более сложное устройство, которое заметно расширяет его функционал.

Он состоит из:

• металлического корпуса;
• внутренней мембраны;
• ниппеля;
• патрубка для воды.

Мембрана разделяет емкость на две части, одна предназначена для воды, а во вторую подкачивают воздух или инертный газ. В результате жидкость внутри устройства находится под определенным давлением. Это позволяет регулировать напор воды в системе.

О том, для чего нужен гидроаккумулятор, сможет рассказать каждый, кто хотя бы раз сталкивался с проблемой низкого напора в системе. Иногда задачу решают с помощью повышающего насоса, но ГА – более эффективный вариант.

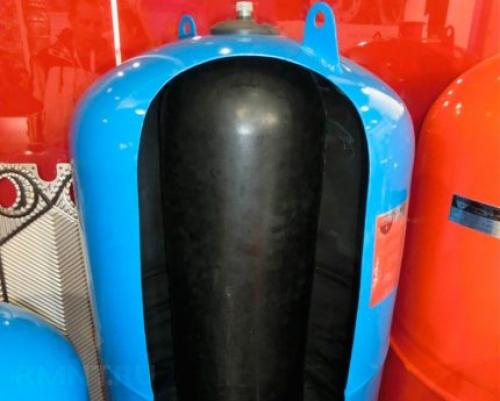

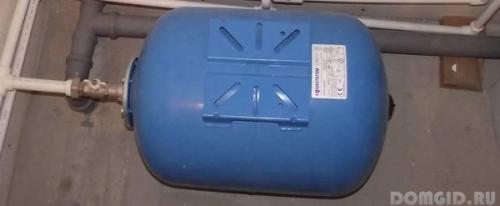

Внутри гидроаккумулятора находится мембрана¸ которая разделяет устройство на две части: для воды и для воздуха, поэтому ГА также называют мембранным баком

Его устанавливают в системе после насоса на наружном или внутреннем водопроводе, конкретная схема зависит от характеристик системы. Вода поступает в емкость и накапливается там, при этом благодаря мембране внутри создается давление, необходимое для нормальной эксплуатации автономного водоснабжения с безотказной подачей воды в краны.

Обычный накопитель не гарантирует подходящих характеристик давления для водопровода, так как напор создается только из-за разницы в высоте расположения точки забора воды и емкости с водой. А вот с ГА не нужно поднимать бак на чердак или эстакаду, так как можно подкачать воздух, чтобы создать желаемый напор.

Современная техника, например, машинка-автомат, гидромассаж, джакузи, посудомоечная машина, способна функционировать только при нормативных значениях давления в водопроводной сети. Да и обычный душ удобнее принимать, когда поток воды достаточно сильный, а не течет слабой струйкой.

Гидроаккумулятор обязательно используют в комплекте с реле давления, которое управляет насосом, подающим воду из скважины, колодца и т.п., и манометром, предназначенным для контроля и отслеживания рабочих параметров независимого водоснабжения.

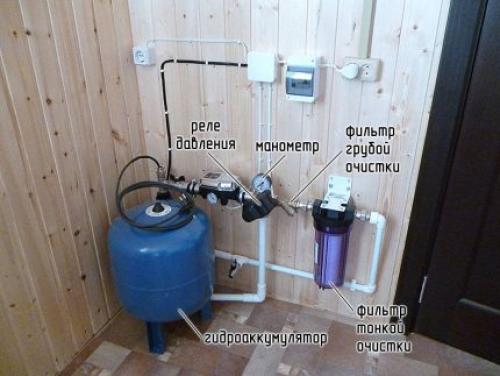

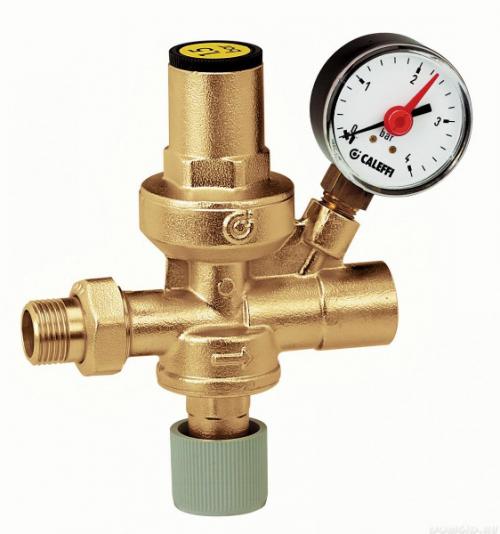

Реле давления и манометр нужны для автоматизации работы насоса¸ а фильтры очищают воду от ненужных примесей и защищают гидроаккумулятор от повреждений

Реле настраивают таким образом, чтобы по достижении выбранного пользователем давления насос включался и отключался. Когда в гидроаккумулятор наберется достаточное количество воды, и давление достигнет максимальной заданной точки, насос выключится. Этот показатель по понятным причинам называют давлением отключения.

В процессе использования воды давление в баке постепенно уменьшается. Когда оно достигает минимального заданного значения (это так называемое давление включения), насос начинает работать. Вода поступает в емкость, давление растет, достигает предела, после чего насос отключается.

Затем вода снова убывает из бака, когда хозяева дома открывают кран, давление падает, реле запускает насос и т.д. Если исключить из этой цепочки ГА и реле, насосное оборудование будет включаться каждый раз при открывании крана. Такое использование дорогостоящей техники нерационально, поскольку ресурс ее работы ограничивается определенным количеством включений-выключений.

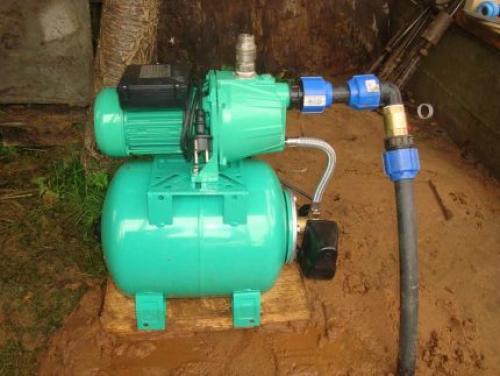

Гидробак может поставляться как отдельный агрегат или в составе насосной станции. В первом случае его подключают к погружному насосу через реле давления

Кроме того, насос подает воду стремительно, что может обернуться таким явлением как гидроудар. Для водопровода этакие нагрузки нежелательны, они могут повредить трубы. А гидроаккумулятор – это прочное устройство, которое станет буфером и защитит систему от нежелательного воздействия.

Наконец, гидробак позволяет создать некоторый запас воды. Даже при отсутствии электроэнергии какое-то время можно будет пользоваться водой, хранящейся в ГА. Конечно, это не такой большой запас, как в накопителе, но и он может оказаться очень полезным.
