Водопровод в частном доме от источника до разводки. Источники водоснабжения для устройства водопровода

Водопровод в частном доме от источника до разводки. Источники водоснабжения для устройства водопровода

По типу источника водоснабжения водопроводы делятся на стационарные централизованные и децентрализованные коммуникационные системы.

• Централизованный водопровод подключается к сетям, питающим населенный пункт или расположенное рядом предприятие.
• Децентрализованная система «берет» воду из самостоятельного источника. Это может быть скважина, колодец, река, родник и др.

Проще всего провести водопровод в частный дом, подключив его к объектам централизованного водоснабжения. Желающему подключиться пользователю нужно будет обратиться к организации, владеющей водопроводной системой. При оформлении официального разрешения с собственником оговариваются условия подключения и пользования водой. Заодно выдают схему с расположением объекта, к которому возможно подключение и рекомендуют оптимальные способы прокладки трубопровода (либо предлагают услуги своих работников).

Целесообразно пробурить скважину или вырыть колодец рядом с домом, благодаря чему сократиться расход труб. К тому же проще будет отслеживать работоспособность источника в зимний период. Хозяевам не потребуется монтировать устройства для слива воды при минусовых значениях температуры.

Децентрализованная схема организации водопровода

У водопроводной сети должен быть уклон (приблизительно 0,5 см на метр трубопровода), обеспечивающий полноценный слив жидкости из инженерной системы. В конце трубопровода устанавливается сливная штанга с поворотной ручкой или вентиль, предотвращающий поступление воды из источника.

Водопровод в частном доме своими руками из полипропилена. Использование полиэтилена низкого давления

Особенности изготовления пластиковых труб для дачи из полиэтилена низкого давления (ПНД) таковы:

1. Приготавливается расплав этого материала.
2. Он проходит под давлением через матрицу соответствующего размера и формы.
3. Далее необходимо подождать, пока закончится процесс полимеризации. Он происходит в условиях обычного давления. От этого ПНД получил своё наименование.
4. На завершающем этапе происходит остывание. Готовые трубы при необходимости нарезаются или сворачиваются в бухты.

Водопровод в дачном домике Источник burenie.su

На завершающем этапе выполняется маркировка товара и он после этого отправляется в продажу.

Трубы для водопровода на даче, созданные таким образом, могут иметь различную маркировку:

1. Самые лёгкие из них могут работать только с таким давлением, которое не превосходит 2,5 атмосфер. На них указывают символ «Л».
2. Те, на которых стоит обозначение «СЛ» отноятся к средне-лёгким. Предельное давление для этого класса труб составляет 4 атмосферы.
3. Для труб среднего типа максимальное значение составляет 8 атмосфер. Их принято обозначать как «С».
4. Вариант, отмеченный «Т» (тяжёлые) способен работать с давлением до 10 атмосфер.

При монтаже трубы ПНД для водопровода необходимо выбирать такой класс труб, который предназначен для ожидаемого значения давления.

Плюсы и минусы ПНД труб

Если выбираются именно такие трубы, то необходимо понимать, какие у них имеются особенности.

Водопровод зимой Источник www.mil-sad.ru

К достоинствам водопровода на даче из труб ПНД можно отнести их следующие качества:

• Трубы, сделанные из такого материала, характеризуются высокой стойкостью по отношению к химическому воздействию. В частности, можно уверенно утверждать, что они вообще не подвержены коррозии.
• Материал ПНД отличается высокой долговечностью и имеет значительную механическую прочность.
• Если сравнивать такие трубы с металлическими, то необходимо отметить их относительно небольшую цену.
• Полиэтилен способен обеспечить гладкость внутренней поверхности труб. Это сильно снижает вероятность образования внутреннего засора.
• Возможность использования в широком диапазоне температур. Такие изделия могут легко выдержать мороз или сильную жару.
• Если в течение зимнего периода произойдёт замерзание воды, это не повлечёт за собой разрыв трубы из-за относительно хорошей эластичности материала.
• Этот материал экологически безвреден и не может нанести вред организму человека.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/etapy-i-tonkosti-provedeniya-vodoprovoda-v-chastnom-dome-struktura-vodoprovoda

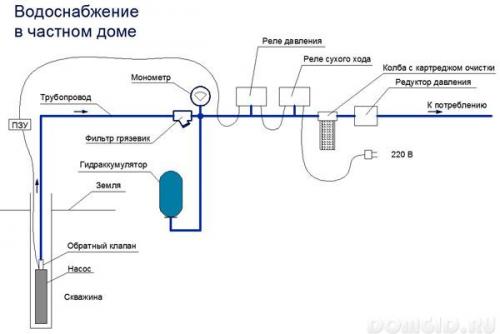

Схема водопровода в частном доме от скважины. Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

1. Скважина – источник воды.

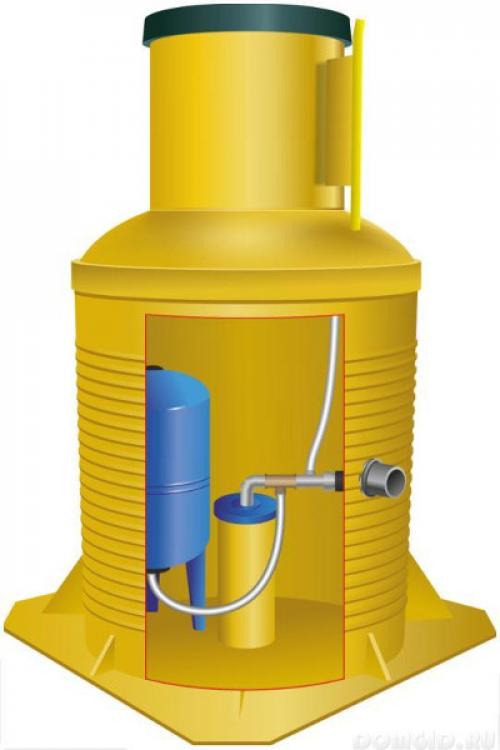

2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.



3. Автономная насосная станция или глубинный насос для забора воды из скважины.
4. Обратный клапан препятствует движению воды в обратном направлении.

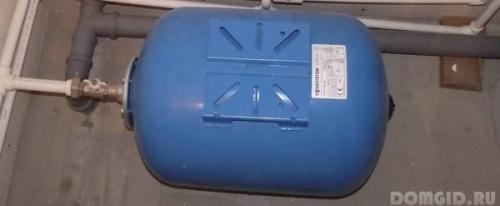

5. Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.



6. Водоочистные фильтры:

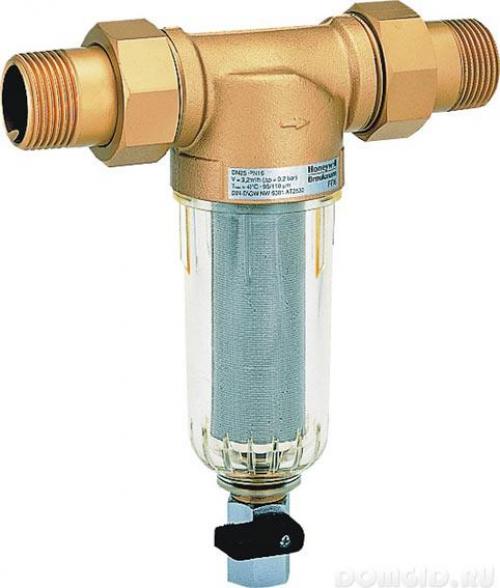

• фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
• фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Манометр используется для контроля давления в системе водоснабжения. Необходим для настройки реле давления.

Реле давления – включает и отключает электропитание насоса. В реле настраивается порог минимального и максимального давления: при низком давление реле замыкает контакты – насос включается в работу, при высоком – контакты размыкаются.

Реле сухого хода отключает насос от электропитания, если вода в скважине закончиться.

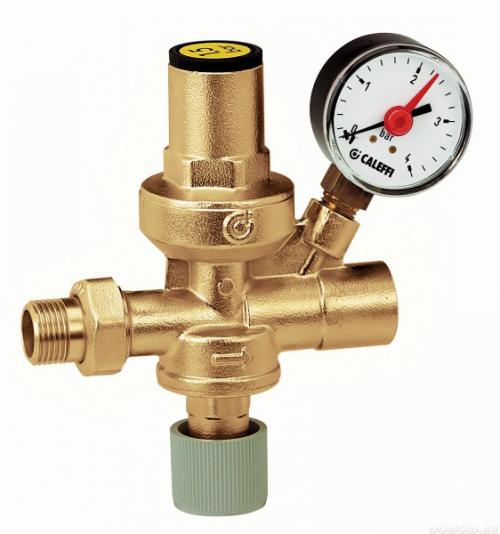

Редуктор давления нужен для того, чтоб на выходе поток воды имел максимальное давление. По сути, это стабилизатор давления, который «сглаживает» нижний и верхний пороги давления.

ПЗУ – пускозащитное устройство, необходимое для запуска и постепенного разгона до максимальной частоты вращения.

Устройство водопроводной системы частного дома можно разделить на три блока:

1. Система водозабора.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/prostaya-shema-vodoprovoda-v-chastnom-dome-kakie-truby-luchshe-ispolzovat-v-svoyom-dome

Из каких труб сделать водопровод в частном доме. Материалы

После диаметра второй по важности критерий выбора труб – материал их изготовления. Именно он влияет на эксплуатационные характеристики и особенности монтажа трубных изделий. При этом на рынке сейчас имеются не только классические стальные варианты, но и пластиковые и медные. Выбрать есть из чего. И если разводка канализации в частном доме своими руками обычно делается из полиэтиленовых или ПВХ труб, то для водопровода многие предпочитают останавливаться на стали.

Металл

Стальные трубы продаются с оцинковкой и без. Предпочтение стоит отдавать оцинкованному варианту. Такие изделия меньше подвержены коррозии и более долговечны. Сделанный из них водопровод способен прослужить порядка 40–50 лет. Но многое зависит от условий эксплуатации. Если стальной стояк будет постоянно мокрым от конденсата, то неважно оцинкован он или нет – лет через 10–15 из-за ржавчины трубу обязательно придется менять.

Трубы из металла недорогие, но срок их службы недолгий

Среди достоинств стали можно отметить:

• дешевизну;
• механическую прочность;
• разнообразие совместимой арматуры;
• устойчивость к перепадам температуры воды.

Из недостатков стальной трубы стоит упомянуть ее подверженность коррозийным процессам и сложность монтажа. Чтобы сделать стальной водопровод в квартире или коттедже, необходима газовая или электрическая сварка.

Самостоятельно без навыков работы со сварочным аппаратом браться за сборку подобного трубопровода не стоит. Это термостаты для газовых котлов можно установить самому. Надо лишь правильно подобрать для них место в комнате и подсоединить несколько проводов по приложенной схеме. Но заниматься свариванием стали, не имея опыта обращения со сваркой, не рекомендуется.

Медь

Медные трубы по большинству характеристик и достоинств повторяют стальные аналоги. Но в отличие от стали они фактически не ржавеют, менее шероховаты внутри и имеют гораздо более эстетичный вид. Плюс их проще паять в единую трубопроводную систему простеньким газовым паяльником, а прослужат они до 60–70 лет. Главный недостаток этого варианта – дороговизна.

Медные трубы — отличный вариант для горячего водопровода

Независимо от того какой у них диаметр, трубы из меди всегда выглядят презентабельно. Если водопровод приходится прокладывать открытым способом и в месте у всех на виду, то медные трубные изделия будут являться самым лучшим выбором. В иных случаях рекомендуется предпочесть что-то иное с меньшей стоимостью.

Трубы ПВХ

Сделанные из ПВХ (PVC) водопроводные трубы:

• не страшатся коррозии;
• относятся к негорючим материалам (за счет специальных добавок);
• недорого стоят (это наиболее дешевый вариант);
• легко монтируются пайкой и фитингами;
• имеют срок службы в 50–60 лет.

Главный недостаток поливинилхлорида заключается в ограничении по температуре воды. Для ХВС такие изделия подходят, а вот для ГВС лучше взять иной пластик. При длительном нагреве выше +450С PVC начинает постепенно портиться. А при +66–700С он вовсе теряет пластичность и переходит в стеклообразное состояние, разрушаясь тем самым.

ПВХ — наиболее популярный материал для водопровода в квартире или доме

Сантехники этот вариант предпочитают использовать при устройстве канализации. Не зря канализационные трубы ПВХ разных размеров так часто встречаются в отечественных домах. Они дешевы и предельно просты в монтаже.

Металлопластик

Металлопластиковые водопроводные трубы состоят из двух слоев полиэтилена и алюминиевой прокладки между ними. В сравнении с иными пластиковыми аналогами они меньше расширяются при нагреве и спокойно переносят температуры до +90–950С. Чаще всего их применяют для организации отопления, а не водоснабжения.

Трубы из металлопластика — отличный вариант для отопления

Этот вариант дороже обычного полиэтилена и ПВХ. Плюс с такими трубами сложнее работать при монтаже из-за наличия прослойки из алюминия. Однако металлопластик хорош тем, что его можно легко согнуть (например, в углах санузла), не используя для поворота трубопровода дополнительные фитинги подходящего размера.

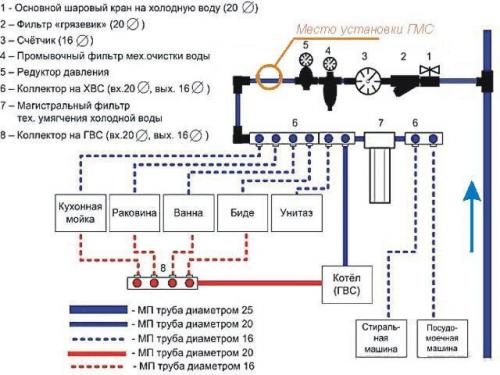

Водопровод в частном доме схема. Схема прокладки сантехники

В любом частном доме монтаж канализационных труб обычно совмещают с установкой унитаза и другой сантехники. На отдельную ветку ставят начальный и конечный элементы, остальное врезается в трубу по мере монтажа предметов сантехники.

Участок ввода канализации в дом должен быть уже собран, укрыт теплоизоляцией и оборудован ревизией. Обычно все это переносят в цокольное помещение, подвал или, на крайний случай, в кессон под полом. Далее вверх выводится стояк диаметром 100 мм, на который одевается Y-тройник и заглушка. Высота конструкции должна быть не менее 130-150 см над уровнем вывода на внешний участок канализации.

Как производится монтаж сантехники

Установка унитаза, ванны, умывальника и мойки может выполняться несколькими способами. Обычно монтаж сантехники начинается с унитаза.

Если он подключается непосредственно на канализационный стояк, то нужно лишь так подогнать положение сантехники по высоте, чтобы между сливным патрубком унитаза и тройником можно было вставить гофр-переходник. Сразу же размечаем крепление на полу и пробиваем отверстия под пробки. В частном доме унитаз должен располагаться в самой низкой точке канализационной трубы. Остальная сантехника располагается выше по уровню.

В частном доме участок между общим канализационным стояком и ванной лучше выполнить трубой-соткой. После ванны можно делать любые ветвления каналами диаметром 50 мм, подключать все, что угодно, – засорений канализации не будет.

Подключение остальной сантехники выполняем в следующем порядке:

1. Раскладываем тройники вдоль линии будущей канализации. Для умывальника и мойки Т-образные, для ванны Y-образный.
2. Временно подключаем тройники к выходам из сильфона для ванны, умывальника, душа и мойки.
3. Нарезаем из трубной заготовки секции нужной длины, с помощью которых соединяем тройники в одну канализационную трубу. Чтобы конструкция не проседала под собственным весом, подкладываем под нее опоры из деревянных брусков.

Остается лишь выровнять трубу, проверить наличие уклона на каждом участке, смазать резинки сантехническим герметиком , собрать и закрепить канализацию хомутами к стене.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/razvodka-vody-v-chastnom-dome-2-sposoba-prokladki-trub

Диаметр трубы для водопровода в частном доме. Диаметральные размеры труб водоснабжения частного дома

Выбирая диаметр труб для монтирования водопровода в частном доме, рекомендуется учитывать следующие характеристики:

•  силу водяного напора. Когда он слаб, диаметр труб должен превышать стандартный. Слабость напора+узенькие трубы= слабая струя из кранов;
•  общая длина водопроводной системы;
•  сколько в доме водоразборных точек: диаметр труб находится в прямой зависимости от их количества;
•  то же самое относится к поворотным точкам трубопровода — вообще любая из них немного способствует понижению давления. У вас там «Критский лабиринт»? Значит, диаметр — на любом отрезке трубопровода — водопроводной трубы для частного дома должен быть с некоторым запасом.

Следует учесть также температуру воды — трубы для ХВС и ГВС можно приобрести одинаковые по диаметру, но вот стенки «горячих» непременно должны быть толще.

Как длина водопровода влияет на диаметр труб

Общее правило: чем длинней, тем больше! Итак, как грамотно выбрать диаметр трубы для домашнего водопровода, не вдаваясь в головоломные вычисления? В большинстве случаев оправдывают себя стандартные рекомендации:

•  короткий трубопровод меньше 10 м — 20 мм;
•  меньше 30 м — минимум 25 мм;
•  если трубопровод длинный — больше 30 м — оптимальным решением будет 32 мм.

Какой длины нужны сами отрезки труб для монтирования? Обычно она составляет от 4 до 15 м, смотря какая у вас схема прокладки.

Почему диаметр труб определяет пропускную способность водопровода

Здесь все просто: чем более узка труба, тем меньше жидкости в ней прогоняется за некий временной промежуток. Примеры:

•  25-миллиметровые прогоняют через себя до 30 л/мин;
•  32-миллиметровые — до 50 л/мин.

Учтите также пропускную способность кранов: стандартный в ванной комнате или кухонный способен прогнать не более 5 л/мин. Следовательно, величина диаметра прямо зависит от расхода воды.
