Структуре частного дома на два-три этажа характерно устройство нескольких хозяйственно-технических зон. Причём обустройство таких зон предусматривается на каждом из существующих этажей. Соответственно, разводка канализации в таких условиях видится несколько усложненным схематичным вариантом по сравнению с первым — одноэтажным домом.

Классическая разводка для строений на два и более этажа: 1- централизованный коллектор; 2 – смотровой колодец; 3 – стояк; 4, 5 – ревизии; 6 – обратный клапан; 7 – принудительное движение стоков на уровне подвала

Нормативами и правилами по строительству многоэтажных строений регламентируется сооружение однотипных по функционалу помещений на едином вертикальном уровне. Поэтому схема канализации в данном случае, к примеру, касающаяся туалетных комнат, предусматривает разводку для помещений, расположенных один над другим.

Труба-стояк, предназначенная для вентиляции канализации многоэтажных домов, пропускается через все этажи и выводится на уровень кровли с учётом дополнительного подъёма на 0,3 м и выше, если кровля является неэксплуатируемой.

Для варианта с эксплуатируемой кровлей этот параметр по минимуму составляет 1,5 м. Для скатных кровель (популярная конструкция частных домов) вывод стояка делается на высоту 0,5 м от уровня конька крыши.

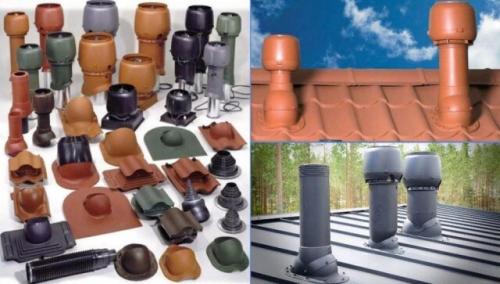

Фановые трубы на кровле частного дома. Хороший пример качественного сооружения этих важных элементов системы канализации. Однако главный момент здесь – правильный «вылет» труб относительно уровня кровли

Также схема устройства фанового стояка многоэтажных строений предусматривает применение компенсирующих элементов в точках прохода трубопровода сквозь перекрытия.

Соответственно переходы сквозь перекрытия делаются водонепроницаемыми и звукопоглощающими, оборудованными специальными противопожарными манжетами.

Практический пример закрепления полипропиленовых трубопроводов, в том числе стояков канализационной системы посредством специальных хомутов. Как видно, крепление обязательно предусматривает применение резиновых подкладок

Труба-стояк закрепляется непосредственно к стене при помощи металлических хомутов с подкладками из резины. Ориентиры выбора канализационных труб для устройства внутренней разводки приведены здесь , советуем прочитать полезную информацию.

Крепление выполняется  без плотной подтяжки – накладное, чтобы обеспечивался естественный свободный ход трубы по вертикали. Нижняя часть стояка через отвод выводится к внешней канализационной линии.

Простая канализация в частном доме. Внутри дома

Элементы системы канализации для частного дома монтируются параллельно строительству здания. Отверстия под внутреннюю разводку закладываются во время возведения стен, перегородок и перекрытий.

Технология монтажа канализации предусматривает несколько видов труб:

• Канализационный стояк, диаметром 100 мм.
• Магистральная (между стояком и отводом); диаметр 70 мм.
• Отводные (подключаются к умывальнику, ванной, стиральной машинке) – 50 мм.

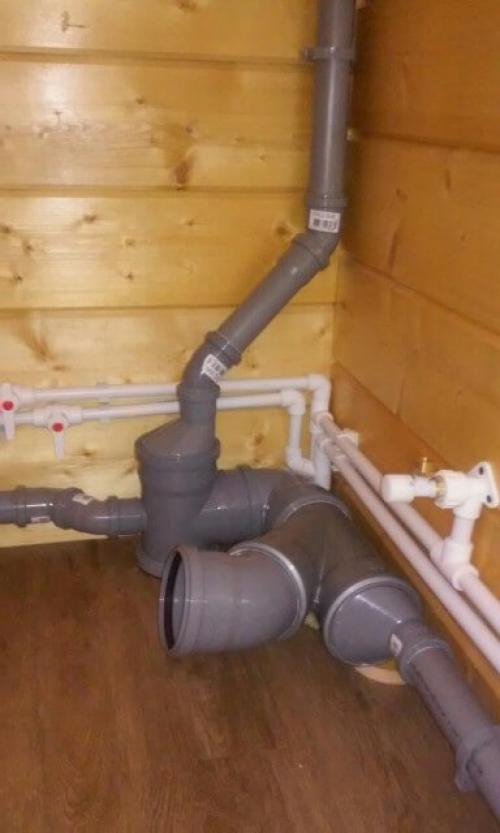

Завершенный монтаж отводной трубы Источник remont-pro.com.ua

Система водосброса внутри дома является самотечной (безнапорной). Чтобы не образовывалось засоров, трубы монтируются с уклоном, величина которого контролируется уровнем и зависит от диаметра. Канализационной трубе диаметром 40–50 мм задается уклон в 30 мм на один погонный метр, диаметром 100 мм – 20 мм.

Выполненная потолочная разводка Источник vodavdom.msk.ru

Канализация для дачи: выбор конструкции и обустройство, проекты

Горизонтальную разводку выполняют, пользуясь для соединения косыми тройниками и переходниками (крестовинами). Повороты проводятся при помощи двух колен с плавным изгибом под углом в 45°; такое расположение уменьшает риск засорения. После каждого поворота предусматривают ревизии (прочистки). Прямые углы допустимы только в вертикально расположенных конструкциях.

Фановая труба

При резком поступлении в канализацию большого количества стоков, последние могут полностью заполнить весь диаметр трубы. При этом, когда стоки уходят вниз, за ними создается область пониженного атмосферного давления (разрежение), в которую с характерными звуками засасывается вода из сифона и воздух из помещения.

Когда давление выравнивается, то без водяной пробки через сифоны обратно в помещение попадает запах из канализации. Чтобы предупредить возникновение разрежения, монтируется фановая труба с воздушным клапаном – они отвечают за поддержание атмосферного давления во всех частях канализационной системы.

Особенности фановой трубы:

• Проектируется и выводится на 50-70 см над кровлей.
• Ее запрещено совмещать с дымоходом или вентиляцией.
• Ее не располагают рядом с окнами или балконами.

Вывод вытяжной (фановой) трубы через кровлю Источник zen.yandex.ru

Наружная часть

Монтаж наружной части канализационной системы начинается после определения места установки септика.

Выпуск (связующее звено между внешней и внутренней канализацией на границе помещения) закладывается в основании дома ниже точки промерзания грунта и теплоизолируется. Если его не предусмотрели во время закладки фундамента, необходимо высверлить отверстие под защитную гильзу, на 200-250 мм шире диаметра трубы. Ее край должен выступать с каждой стороны фундамента на 15 см. Пространство между гильзой и выводящей трубой заполняется пеной.

Наружная канализация в частном доме. Обстоятельства и схема укладки внешней канализации

Наружная часть канализационной системы в частном доме соединяет трубопроводной сетью выходное отверстие внутреннего стока с емкостью для накопления отходов, расположенной на участке, либо с центральной канализацией. О внутренней разводки в доме читайте в статье «Прокладка внутренней канализации в частном доме своими руками, схема монтажа и разводки канализационных труб» . Укладка внешних канализационных труб осуществляется по разработанной заранее схеме, учитывающей следующие обстоятельства:

• особенности рельефа местности;
• погодные условия;
• удаленность колодцев и водоемов;
• общий объем стоков, зависящий от количества постоянно проживающих в доме людей;
• глубину промерзания почвы и ее состав;
• пути подъезда машины ассенизатора при необходимости.

В схеме укладки внешней канализации обязательно нужно предусмотреть ее вентиляцию, так как в противном случае с течением времени неприятные запахи будут проникать в жилые помещения. О правилах устройства вентиляции канализации читайте в статье «Как правильно сделать своими руками вентиляцию канализации в частном доме» . Вентиляция обустраивается с помощью фановой трубы, которую можно расположить на крышке септика или на участке трубопровода, проходящего от дома к накопительной емкости стоков.

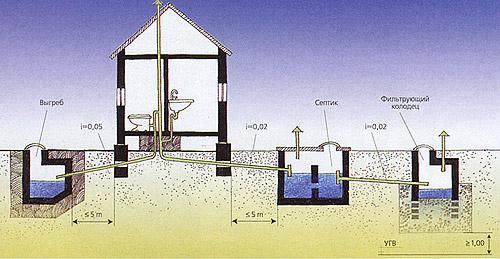

Схема обустройства автономной наружной канализации

Септик оборудуется в нижней точке геологического рельефа местности участка. Такое расположение позволяет наиболее оптимально выполнить монтаж наружной канализации. Ее следует прокладывать по прямой линии к расположению выходной трубы внутренней системы удаления сточных вод.

Источник: https://avtonomnaya-kanalizaciya.aystroika.info/novosti/ustroystvo-kanalizacii-v-chastnom-dome-kak-vybrat-mesto-dlya-septika

Монтаж канализации в частном доме своими руками

Комфортное проживание в загородном доме невозможно без обустройства системы канализации. В среднем семья из 4 человек потребляет около 200 литров воды в сутки. Это связано с появлением стиральных и посудомоечных машин. В доме также устанавливают душевые кабины и джакузи.

Для своевременного отвода сточных вод из дома нужно проложить внутреннюю канализацию. Ошибки, допущенные в процессе монтажа, приводят к серьёзным проблемам. В коттедже появляется неприятный запах и постоянно забиваются трубы. Поэтому необходимо соблюдать требования, прописанные в ГОСТах и СНиПе.

Общие сведения

Система водоотведения загородного или дачного дома состоит из следующих элементов:

1. Внутренняя канализация.
2. Внешняя канализация.
3. Сборный колодец.
4. В многоэтажных коттеджах устанавливают фановую трубу (вентиляцию).

Работоспособность внутренней канализации зависит от нескольких факторов:

1. Сначала необходимо выбрать подходящий размер труб.
2. При укладке системы нужно избегать резких углов и поворотов.
3. Трубопровод должен иметь уклон, который составляет 2-3 см на погонный метр.
4. Владельцу дома необходимо рассчитать количество строительных материалов.

Особенности обустройства канализация в двухэтажном коттедже

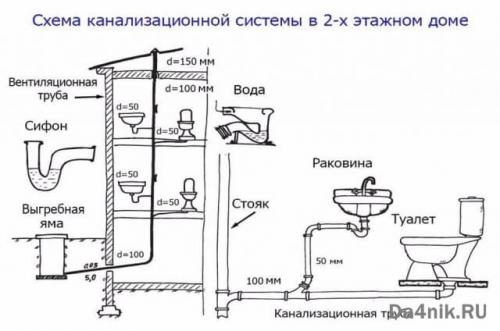

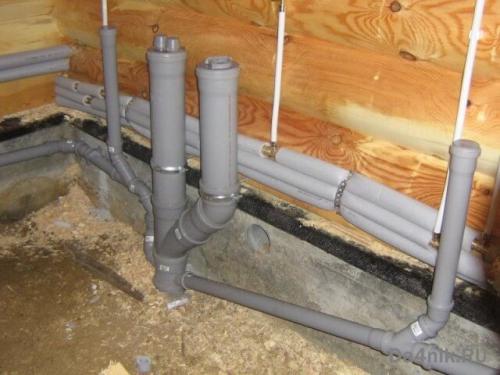

Схема канализации включает в себя совокупность пластиковых труб. Они используются для своевременного отвода сточных вод. Сантехнические устройства должны быть оборудованы сифонами, которые предотвращают проникновение неприятного запаха внутрь помещений.

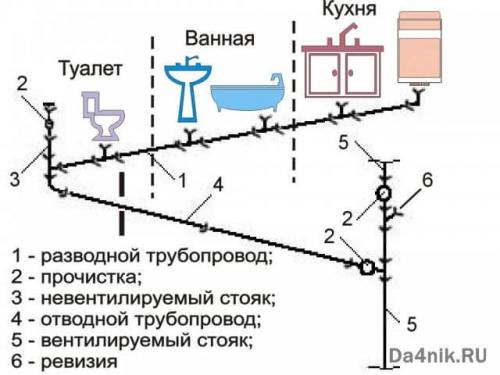

Внутренняя разводка

При укладке внутридомовой канализации нужно рассчитать угол наклона. Работоспособность сантехники зависит от состояния внутренней разводки.

Чтобы обеспечить функционирование стояка и унитаза, нужно использовать трубу с диаметром 11 см.

Для душевой кабинки и кухонной раковины рекомендуется использовать трубы, которые имеют диаметр 5 см. В процессе монтажа обеспечивается герметичность системы. В области стыков не должно быть заусенцев и шероховатостей. Наличие прямых углов приводит к появлению засоров.

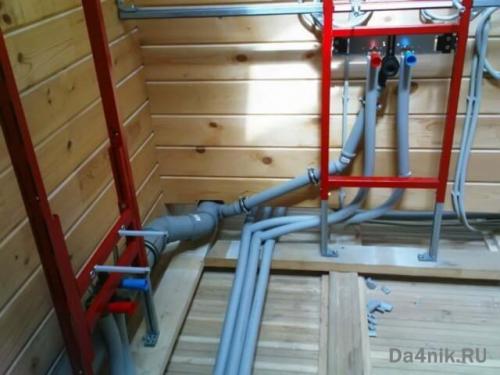

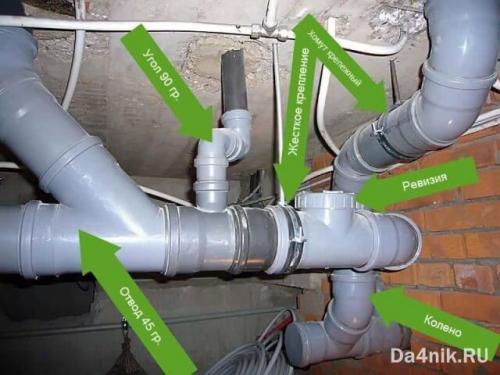

Если требуется повернуть трубопровод, то можно воспользоваться несколькими коленами. Таким способом добиваются более плавного перехода.

Появление специфического запаха в доме может быть связано с обратным подсосом из канализации. Избегают этой проблемы за счёт установки сифона или S- образной трубы. Устройство выполняет функцию гидрозатвора.

Чтобы провести трубу через стену, желательно использовать специальную гильзу. При необходимости можно воспользоваться отрезками более широких труб. На участке подключения трубопровода к стене устанавливают тройник, который имеет ревизионное окошко. Его специально закрывают заглушкой.

Ревизионные окошки предназначены для предоставления доступа к системе внутренней канализации. Хозяину достаточно отодвинуть заглушку, чтобы устранить засор.

При обустройстве вывода трубы из здания понадобится выполнить следующие мероприятия:

1. В фундаменте делают отверстия диаметром 13-16 см. Они предназначены для установки гильзы.
2. Далее приступают к укладке утеплителя вдоль стенок.
3. Трубу протягивают через гильзу.

Гидродинамика жидкости в трубах

В случае полного заполнения трубы должен возникнуть «поршневой» эффект. При этом образуется водяная пробка, которая вызывает резкий скачок давления. Образовавшийся вакуум высасывает всю воду из сифона. В помещении появляется характерный запах. Чтобы избавиться от стоков, создают соответствующее давление. Поэтому в процессе проектирования нельзя игнорировать законы гидродинамики.

При прокладке трубопровода учитывают следующие моменты:

1. Жидкость по трубопроводу течёт под воздействием гравитации.
2. Скорость перемещения стоков зависит от угла уклона. Его величина должна быть не менее 1-2 см на метр.

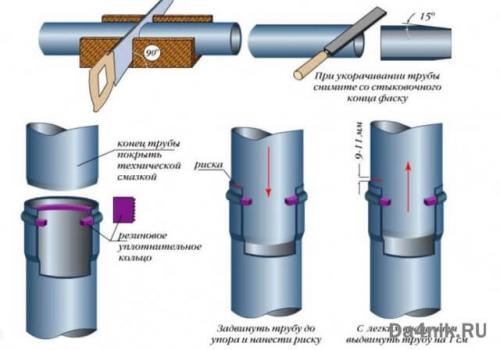

3. В процессе прокладки трубопровода обеспечивают герметичность соединений. С этой целью используются раструбы с резиновыми манжетами.

Чаще всего при проведении канализации владельцы частных домов допускают несколько ошибок:

1. Хозяева не предусматривают установку вентиляции. Однако фановая труба не только отводит неприятный запах, но и обеспечивает необходимый уровень давления в системе.
2. Неправильное подключение сантехнических приборов к стояку – распространенный вид ошибки. Подводящие трубы не должны находиться ниже унитаза. В противном случае нечистоты могут попасть в раковину или душевую кабину.

Причиной возникновения такой проблемы может быть использование слишком длинной трубы.

Порядок монтажа внутридомовой канализации

При проведении внутридомовой канализации необходимо придерживаться следующих правил:

1. Унитаз к стояку подключают отдельно от других сантехнических устройств.
2. Лучше отказаться от размещения нескольких устройств на одной подводящей трубе. Это связано с низкой производительностью системы.
3. Оптимальный диаметр отвода от унитаза должен быть равен 100 мм. Причем расстояние от стояка не должно быть больше 1 метра.
4. Не рекомендуется использовать подводящую трубу с толщиной меньше 70 мм.

Функционирование системы канализации зависит от факторов:

• угла наклона;
• диаметра трубы.

Канализация в частном доме нормы. Сливная яма в частном доме: нормы и правила СНиП

Если вы запланировали обустройство сливной ямы, нужно знать, что этот вопрос тщательно контролируется санитарными службами и законодательством.

Причиной тому является потенциальная угроза для экологии, которую представляет собой данное сооружение.

Именно поэтому прежде, чем приступить к монтажным работам, вам следует получить разрешение на их выполнение.

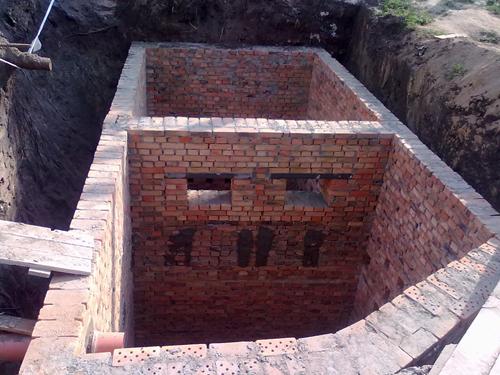

Сливная яма загородного дома

Получение разрешения

Разрешение на строительство выгребной ямы на прилегающей к дому территории выдает местная СЭС.

Для того чтобы получить нужный документ, вам понадобится составить схему и проект очистительного сооружения, предоставить его в данную службу.

При этом проект должен в полной мере соответствовать действующим санитарным нормам и СНиП. Только в таком случае его могут утвердить.

Расположение по СНиП

После утверждения на ваш частный земельный участок может прийти проверяющий, который проконтролирует соблюдение условий проекта.

Если они нарушены, в частности, не соблюдено расстояние от выгребной ямы до соседнего участка, вас ждет штраф, размер которого будет зависеть от серьезности нарушения.

Именно поэтому обустройство сливной ямы все же лучше проводить по правилам.

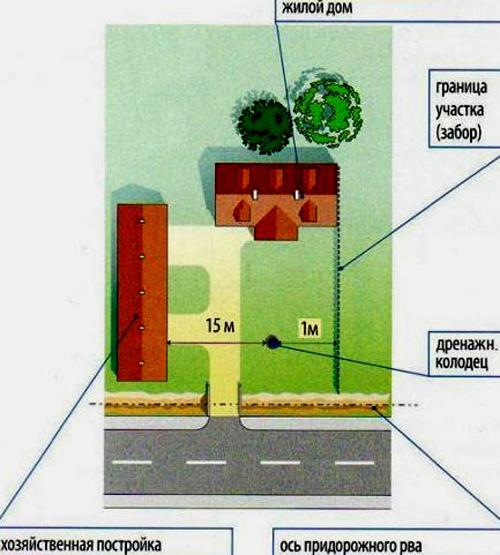

Расположение сливной ямы от дома

Стоимость получения разрешения будет достаточно невысокой. Она составит приблизительно 200 рублей.

Если же интересует вопрос, какой штраф за выгребную яму при отсутствии на нее разрешающей документации, то он может варьироваться в пределах 100-500 рублей, достигая нескольких тысяч.

Нормы СНиП при проектировании

Первый нормативный документ, регламентирующий обустройство выгребной ямы – это СанПиН 42-128-4690-8.

Также следует обращать внимание и на нормы, прописанные в СНиП 30-02-97.

Они предусматривают следующие правила обустройства сливной ямы:

Нормы СанПиН 42-128-4690-8

• накопитель бытовых стоков должен быть размещен на территории, непосредственно прилегающей к частному дому;
• расстояние от выгребной ямы до водопровода должно составлять минимум 10 метров. Меньшее расстояние к центральному водопроводу не будет утверждено в СЭС. Также нельзя располагать яму ближе, чем в 20 метрах от скважины или колодца. Это расстояние между скважиной и выгребной ямой должно соблюдаться обязательно;
• размещать накопительное или очистительное сооружение не ближе 10 метров к своему жилому дому и жилым домам, располагающимся на соседней территории. Но, здесь показатель не однозначный. Если говорить про нормы размещения выгребных ям на участке, то в некоторых их редакциях отмечено, что размещать их можно на удаленности 5 метров от дома;
• расстояние от системы до ограждения, разграничивающего два земельных участка, не должно быть меньше 2 метров;
• глубина выгребной ямы по СНиП не может превышать 3 метра. При этом между дном и уровнем грунтовых вод должно оставаться расстояние в 1 метр.

Какие трубы нужны для канализации в частном доме. Трубы из полипропилена

Пластиковые полипропиленовые трубы (русское название — ППР, международное — PPR) подходят для сборки наружной канализационной системы в загородном доме. Их популярность — следствие их достоинств:

• Продолжительный срок эксплуатации. Производители гарантируют 30-50 лет безупречной работы.
• Небольшой вес и эластичность. Экономия на транспортировке и монтаже.
• Устойчивость к высокой температуре (рабочий режим — 80°C; аварийная кратковременная температура в 100°C не уменьшает срок службы).

Полипропилен — гофрированный снаружи, гладкий внутри Источник obustroeno.com

• Химическая инертность. Материал устойчив к коррозии, не выделяет вредных веществ.
• Гладкий внутренний слой.
• Разнообразие. Выбор моделей и деталей любой конфигурации. Выпускаются варианты, армированные стекловолокном или алюминием.

Недостатки.

• Изделия из ППР нельзя гнуть. Для организации изгиба или поворота используют тройники и уголки.
• Для соединения применяют сварочный аппарат. Термическая сварка создает однородный по структуре шов.

Трубы из полиэтилена

Пластиковая разновидность (русское название — ПЕ, международное — PE), широко используется в наружных системах водоотведения:

Трубы ПВХ

Поливинилхлоридные канализационные трубы (PVC в международной транскрипции) преимущественно применяют для обустройства канализации жилых домов. Среди достоинств таких изделий отмечаются:

• долгосрочный эксплуатационный период (40-50 лет);
• пониженная горючесть и устойчивость к ультрафиолету;
• стойкость к коррозии и засорению;
• малый вес и простой монтажа (легко режется и гнется).

При использовании необходимо учитывать некоторые особенности изделий:

• Недостаток, ограничивающий применение ПВХ труб, — высокий коэффициент теплового расширения (изменение линейного размера под действием температуры). Если жидкость нагрета до 60°C и выше, герметичность стыков уменьшается, что может привести к протечке.
• Пластичность материала снижается при отрицательных температурах. Эксплуатация трубопровода без утепления допускается в диапазоне от 0 до -15°C.

Дренажные трубы: разновидности, этапы работ по монтажу, советы по выбору

Преимущества канализации с ПВХ трубами

Экономическая выгода монтажа и использования такой канализации складывается из:

• уменьшения расходов на транспортировку;
• экономии расходных материалов;
• низкой трудоемкости при сборке;
• отсутствия расходов при эксплуатации.

Экологическая безопасность при эксплуатации также является ценным качеством изделий.

Появление труб ПВХ значительно упростило организацию водоотведения Источник remontsami.ru

Характеристики внешней ПВХ-канализации

Трубы ПВХ для наружной канализации — изделия нового поколения, благодаря своим свойствам вытесняющие из бытовых систем трубы, изготовленные из других материалов. Они исправно выполняют свою работу; рассчитаны на температуру до 60°C и давление до 10 МПа. На практике используют два вида изделий, которые следует различать:

Дренажный септик: этапы обустройства дренажного поля септика

Диаметр и жесткость

Важные параметры, определяющие свойства водоотводной системы. Производители предлагают изделия для наружной канализации двух видов:

• Однослойные (гладкие), диаметром 110-160 мм, в основном используется в частном строительстве.
• Трехслойные (гофрированные), от 110 до 630 мм.

Внутренняя канализация в частном доме. Общие монтажные правила

Внутренняя канализация в частном доме обустраивается с выполнением ряда правил:

• Элементы стояков с поворотом на 90° собираются из двух колен из пластика, повернутых на 45°. Если же монтируется чугунный трубопровод, используются два отвода на 135°.
• Чтобы была возможность устранять возможные засоры на участках трубопровода, устанавливается косой пластиковый или чугунный тройник на 45° с заглушкой и одно колено либо чугунный отвод.Чугунная фасонина отличается от пластиковой в наименованиях и градациях. Например, колено пластиковое на 45° будет полностью соответствовать отводу чугунному на 135°.
• Отводные трубопроводы, которые располагаются в подвалах, под потолком помещений соединяются со стояками при помощи крестовин или же косых тройников.
• Высота от нижнего участка горизонтального раструба тройника или прямой крестовины до пола должна составлять не больше 20 мм.
• Длина трубопровода от унитаза и до стояка не должна быть более 1 м. Для остальных сантехнических приборов – не более 3,5 м.
• Для выполнения поворотов на стояках или в местах перехода на горизонтальные участки можно использовать крестовины на 90° или прямые тройники.
• Для предотвращения появления запахов из канализации в помещении обязательно обустраивается вытяжка. Так называемую фановую трубу выводят через крышу на высоту около 0,7 м. Недопустимо соединять ее с дымоходом или вентиляцией.
• Если установка фановой трубы невозможна, монтируется специальный воздушный клапан для канализации.
•  Диаметр стояка должен быть равен диаметру вытяжной части. Одной вытяжкой можно объединять два и даже больше стояков на верхнем этаже или на чердаке. Горизонтальные участки такого трубопровода фиксируются подвесными кронштейнами или просто проволокой к стропилам.
• На стояках, у которых нет отступов в верхнем и нижнем этажах, устанавливаются ревизии для канализации. Стандартная высота обустройства ревизии – 1000 мм от уровня пола. Если деталь приходится устанавливать в угол помещения, ее стоит развернуть под углом 45° относительно стен.
• При монтаже системы внутренней канализации все трубы из пластика, проходящие через перекрытия, устанавливаются в специальные металлические гильзы. Высота элемента зависит от ширины перекрытия. Верх детали должен выступать на 20 мм от уровня пола, а низ – быть заподлицо с потолком.
• Стояк устанавливается с надетой гильзой. Для того чтобы она не падала с трубы, ее привязывают тонкой проволокой за вышестоящий раструб крестовины или тройника либо распирают кусочками пенопласта.
• Если предполагается, что на горизонтальном участке последовательно будут подключены унитаз и другие сантехнические приборы, между ними обязательно устанавливается переходник для канализации. Пластиковые детали нельзя высоко поворачивать. Это грозит проблемами с последующим подключением оборудования, особенно с душевой кабиной или ванной. В среднем разворот должен проводиться на половину раструба тройника по высоте с направлением в сторону стены.
• Для закрепления канализации используют хомуты. Пластиковые трубы крепят на горизонтальных участках по мере необходимости, так, чтобы не возникло переломов. В среднем устанавливается один хомут на полметра – метр длины магистрали.
• Чугунные трубы крепят на кронштейны из стали с загибом на конце, которые предотвращают смещение трубопровода. Крепежи устанавливаются под каждую трубу около раструба.
