Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Монтаж устройства с большим баком в скважине Источник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

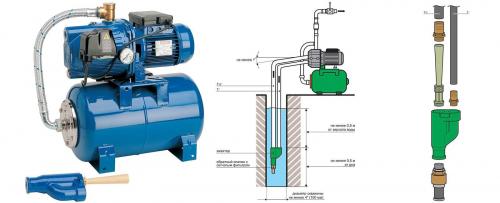

Модель с внешним эжектором Источник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насос Источник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторов Источник moikolodets.ru

Блок управления

Станция для воды в частном доме имеет блок управления: манометр, реле и штуцер. Защищает от сухого хода, перегревания и остановки при попадании внутрь мусора. Агрегат включается циклами, не больше установленного максимальное числа.

Преимущества автоматического оборудования

Водная станция гарантирует экономию и комфорт:

• высокая безопасность и эффективность;
• увеличение долговечности бытовой техники, поддержание напора и давления;
• обеспечение запаса воды и ее поступление при отключении электричества;
• авторежим функционирования, минимальный износ деталей, экономичность;
• простая установка, минимальные габариты, монтаж в удобном или подходящем месте.

При плохом давлении система может подсоединяться к центральному водопроводу.

Монтаж

Перед подключением системы надо определиться с местом ее установки. Надо учитывать следующие требования:

• не прислонять к стенам;
• установка возле источника воды;
• место с хорошей вентиляцией, теплое, сухое, защита от мороза;
• свободный доступ.

Требуется тщательно все продумать, поскольку некоторые модели систем очень шумные.

Варианты монтажа:

1. Помещение отапливаемое. Идеальным вариантом будет котельная, допустимы комнаты общего пользования, дальше от спален.
2. Подвал или цоколь. Требуется обеспечить защиту от морозов, влаги и сделать звукоизоляцию. Часто делается короб с люком.
3. Качать из колодца насосной станцией для дачи можно круглый год . Необходимо сделать платформу ниже промерзания, утеплить конструкцию.

Насосная станция глубина всасывания 20 метров. Рейтинг лучших насосных станций

Лучшая насосная станция с глубиной всасывания 10 метров

1. Metabo HWW 4000/25 G (1100 Вт)

Насосная станция поверхностного типа, предназначена для горизонтальной установки. Двигатель мощностью 1100 ватт обеспечивает глубину всасывания до 10 м, максимальный напор в 46 м водяного столба и производительность в 4 куб. м/час. Ёмкость гидроаккумулятора составляет 24 литра — достаточно для обустройства водопровода в небольшом доме с парой жильцов или системы автоматического полива. Корпус сделан из вполне приличного металла, но с пластиковыми элементами, подверженными довольно быстрому износу. Пожалуй, главная проблема, которую отмечают почти все пользователи, это высокий уровень шума. Но при цене в 8000 рублей за такой аппарат, это не кажется большой бедой.

Цена: ₽ 8 269

Лучшая насосная станция с глубиной всасывания 20 метров

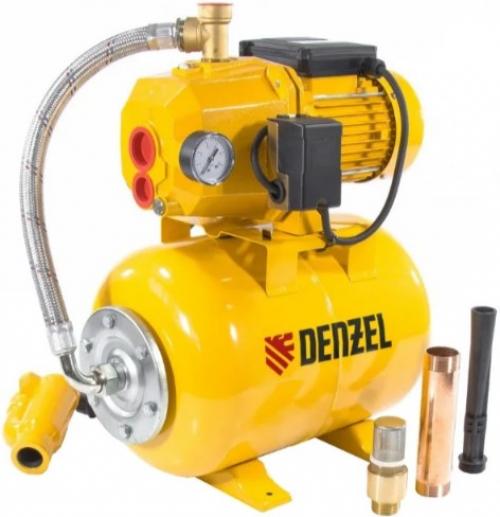

2. Denzel PSD800C (800 Вт)

Насосная станция поверхностной установки. Оборудована выносным эжектором, что позволяет при сравнительно небольшой мощности и скромной цене обеспечить всасывание с глубины до 20 метров. 800-ваттный мотор обеспечивает максимальный напор в 45 метров водяного столба с пропускной способностью 2,4 кубометра в час. Объём гидроаккумулятора составляет 24 л. Аппарат очень прилично собран из качественных материалов и, в отличие от большинства аналогов, даже симпатично выглядит. Внешний эжектор обеспечивает низкий уровень шума, так что устанавливать насосную станцию можно прямо в доме. Цена вопроса — 10 700 рублей.

Цена: ₽ 10 755

Лучшая насосная станция с глубиной всасывания 30 метров

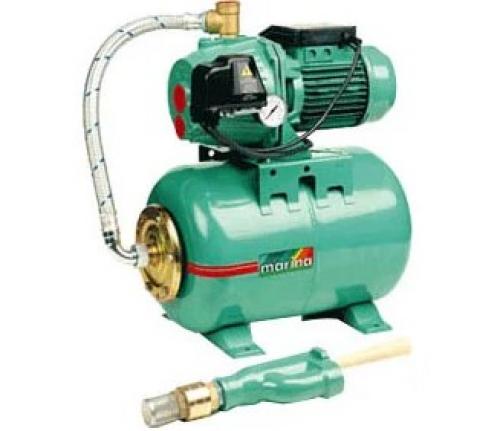

3. Marina APM 100/25 (1100 Вт)

Не самая дорогая, но чрезвычайно надёжная и довольно производительная для своих 14 000 рублей станция. Предназначена для установки на поверхности — за всасывание с глубины в 25 метров, заявленной в качестве максимальной, отвечает внешний погружной эжектор (глубина до зеркала воды составляет 8 метров). Центробежный мотор мощностью в 1100 ватт обеспечивает стабильную производительность в 2,4 кубометра в час, максимальный напор в 20 метров водяного столба. Объём бака для воды равен 25 литрам. Эта насосная станция нетребовательна к условиям эксплуатации и способна работать под полной нагрузкой в течение многих лет.

Цена: ₽ 14 158

Лучшая насосная станция для колодца

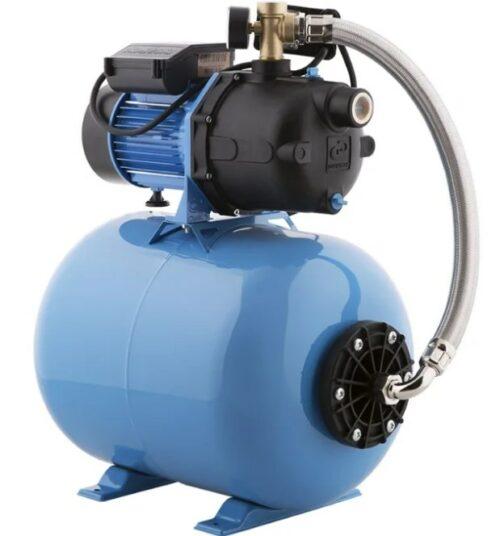

4. ДЖИЛЕКС Джамбо 70/50 П-50 (1100 Вт)

Поверхностная насосная станция со встроенным эжектором. Центробежный насос на 1100 ватт выдаёт 4,2 кубометра воды в час при максимальном напоре в 50 метров водяного столба. Максимальная глубина всасывания составляет 9 метров, чего с запасом хватит для использования в колодце. Модель отличается вместительным гидроаккумулятором объёмом в 50 л. Насосная станция оснащена защитой от сухого хода и от перегрева. Аппарат, конечно, работает довольно шумно, но это особенность всех насосных станций со встроенным в корпус эжектором. Цена вопроса — довольно скромные 12 000 рублей. Отличный вариант для организации водопровода или полива на участке с колодцем.

Эжекторная насосная станция. Насосная станция с эжектором – идеальное решение откачивания воды с большой глубины

Эжектор. Что это за понятие

Принцип работы

Конструкционные особенности

Изготовление выносного эжектора своими руками

Гидрооснащение с эжектором для дачи

Эжекторная или инжекторная насосная станция?

Коротко о главном

С появлением новых технологий, многие жители загородных домов постепенно уходят от необходимости набирать воду из колодца ведрами. Эта процедура занимает много времени и сил. Другое дело, когда в доме, открыв кран, потекла без особых усилий живительная влага. Для обустройства автономного водоснабжения в первую очередь потребители задумываются о приобретении гидронасоса и обустройстве скважины или другого источника. Все чаще используется насосная станция с эжектором. Что это за новое понятие и как работает оборудование, рассмотрим далее.

Станция водоснабжения с эжектором

Электронасосы снабжают дачные поселки чистой водой с хорошим напором. Это их главная задача. Выбор между поверхностным или погружным гидронасосом зависит от глубины залегания подземных вод. Если неправильно подобрать оборудование, то работа системы будет некорректной. При выборе оборудования, желательно учитывать продуктивность насоса. Глубина всасывания воды – важный момент.

Эжектор. Что это за понятие

Многие потребители могут столкнуться с глубоким расположением воды и обыкновенные гидронасосы не имеют возможности поднять жидкость наверх. Максимум на что они рассчитаны – это 9 метровая глубина. Проблема решена, благодаря инженерной разработке – эжектору. Он входит в конструкцию гидронасосной станции, но может работать самостоятельно. Теперь вопрос о поднятии воды из недр земли не актуальный.

Для гидронасосной станции существуют некоторые ограничения в работе, которые связаны с атмосферным и давлением водной среды, прочностью конструкции гидрооборудования.

Насосная станция с эжектором принцип работы. В каких случаях нужен эжектор

Прежде чем разбираться с вопросом о том, что такое эжектор, следует выяснить, для чего нужна насосная станция, оснащенная им. По сути, эжектор (или эжекторный насос) представляет собой устройство, в котором энергия движения одной среды, перемещающейся с высокой скоростью, передается другой среде. Таким образом, у эжекторной насосной станции принцип работы основан на законе Бернулли: если в сужающемся сечении трубопровода создается пониженное давление одной среды, это вызовет подсос в формируемый поток другой среды и ее перенос от места всасывания.

Всем хорошо известно: чем больше глубина источника, тем тяжелее поднять воду из него на поверхность. Как правило, если глубина источника составляет более семи метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой проблемы можно применить более производительный погружной насос, но лучше пойти другим путем и приобрести эжектор для насосной станции поверхностного типа, значительно улучшив характеристики используемого оборудования.

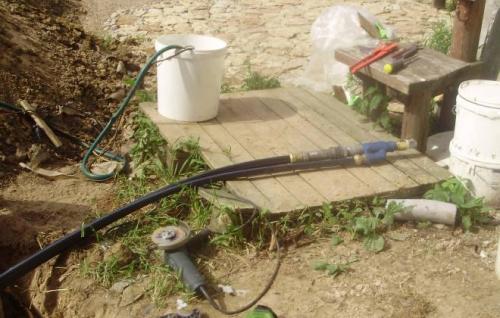

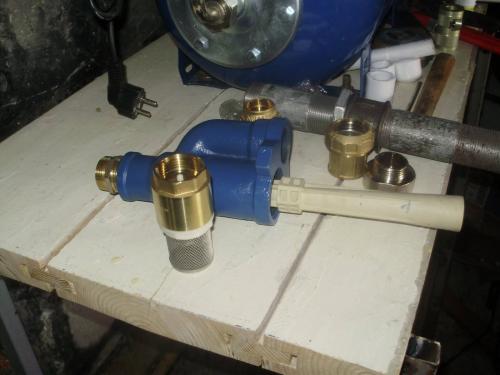

Внешний эжектор, подготовленный для погружения в скважину

За счет применения насосной станции с эжектором увеличивается напор жидкости в основном трубопроводе, при этом используется энергия быстрого потока жидкой среды, протекающей по его отдельному ответвлению. Эжекторы, как правило, работают в комплекте с насосами струйного типа – водоструйными, жидкостно-ртутными, парортутными и паромасляными.

Особенно актуальным эжектор для насосной станции является в том случае, если надо увеличить мощность уже установленной или планируемой к установке станции с поверхностным насосом. В таких случаях эжекторная установка позволяет увеличить глубину забора воды из резервуара до 20–40 метров.

Насосная станция с выносным эжектором. Виды эжекторов по месту установки

Приобретая эжектор для оснащения насосной станции, имейте в виду, что такое устройство может быть встроенным и внешним. Устройство и принцип работы эжекторов двух этих типов практически ничем не отличаются, различия состоят лишь в месте их установки. Эжекторы встроенного типа могут помещаться во внутреннюю часть корпуса насоса, либо монтироваться в непосредственной близости от него. Эжекционный насос встроенного типа отличает ряд достоинств, к которым следует отнести:

• минимум места, необходимого для установки;
• хорошая защищенность эжектора от загрязнений;
• отсутствие необходимости в установке дополнительных фильтров, защищающих эжектор от нерастворимых включений, содержащихся в перекачиваемой жидкости.

Центробежный насос с встроенным эжектором

Между тем следует иметь в виду, что высокую эффективность эжекторы встроенного типа демонстрируют в том случае, если их используют для откачивания воды из источников небольшой глубины – до 10 метров. Еще одним значимым недостатком насосных станций с эжекторами встроенного типа является то, что они издают достаточно сильный шум при своей работе, поэтому располагать их рекомендуется в отдельном помещении или в кессоне водоносной скважины. Следует также иметь в виду, что устройство эжектора данного типа предполагает использование более мощного электродвигателя, приводящего в действие и саму насосную установку.

Выносной (или внешний) эжектор, как следует из его названия, устанавливается на определенном расстоянии от насоса, причем оно может быть довольно большим и доходить до пятидесяти метров. Эжекторы выносного типа, как правило, размещают непосредственно в скважине и подключают к системе посредством рециркуляционной трубы. Насосная станция с выносным эжектором также требует использования отдельного накопительного бака. Этот бак необходим для того, чтобы обеспечивать постоянное наличие воды для рециркуляции. Наличие такого бака, кроме того, позволяет снизить нагрузку, приходящуюся на насос с выносным эжектором, и уменьшить количество энергии, необходимой для его функционирования.
