Этапы и тонкости проведения водопровода в частном доме. Структура водопровода

Этапы и тонкости проведения водопровода в частном доме. Структура водопровода

Водопровод в частном доме устроен из двух частей: внутренней и наружной. Последняя обеспечивает соединение источника воды со зданием. В зависимости от вида наружной части ее комплектация и устройство могут немного отличаться.

Наиболее простой способ – это подсоединение к распределительной сети. В таком случае, наружная часть системы будет иметь вид обычного участка трубопровода. Параметры рабочей среды в ней будут определены характеристиками центральной магистрали после насосной станции.

Если вы планируете подключение к автономному источнику воды, кроме наружных трубопроводов необходимо обратить внимание на:

1. Насосное оборудование , которое отвечает за транспортировку воды к точкам водоразбора. В зависимости от условий можно использовать погружной или поверхностный тип насосов.
2. Системы автоматики , которые отвечают за качественную работу и регулируют давление во внутренней сети.
3. Фильтры. Обычно устанавливаются два фильтра, которые отвечают за грубую и тонкую очистку воды.
4. Водонапорные емкости. Они необходимы для создания небольшого запаса воды. Из водонапорной емкости вода поступает к потребителям. Следует понимать, что давление емкости уменьшается после того, как человек открыл кран. На это реагирует автоматика и включает насосное оборудование, которое восполняет объем до заданного уровня.

В системе водоснабжения в частном доме индивидуального типа может использоваться водонапорная емкость или насосная станция. Последний вариант более предпочтительный, так как он исключает необходимость установки емкости на большой высоте (до 4 метров). Но следует отметить, что насосная станция является более дорогостоящей.

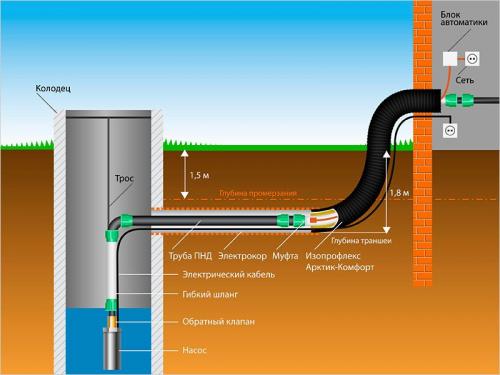

Правильный монтаж наружного водопровода является обязательным условием для того, чтобы обеспечить качественную и бесперебойную работу системы в любое время года. Ее необходимо установить ниже точки промерзания грунта. Обратите внимание, что этот параметр отличается в зависимости от региона. Узнать его можно из таблицы СНиП 2.01.01-82 « Строительная климатология и геофизика ». Для южных регионов России этот параметр обычно составляет от 60 см и постепенно увеличивается по направлению к северу и востоку.

Монтаж наружного водопровода

Довольно часто у наших соотечественников, которые проживают в холодных регионах России, возникает вопрос, как провести воду в дом от центрального водопровода при глубине промерзания грунта более 1,5 м. В таком случае, земляные работы будут стоить очень дорого. Но прокладка трубопроводов допускается и ниже необходимого параметра, если используются теплоизоляционные материалы.

Что касается внутреннего водопровода, то он состоит из определенных компонентов, которые могут заменяться в зависимости от реальных условий. Обычно схема водоснабжения включает в себя следующие элементы:

• Трубопроводы с разным сечением.
• Водомеры (при подключении к центральному водопроводу).
• Бойлеры, которые отвечают за подогрев воды.
• Запорная арматура. Она необходима для отключения подачи рабочей среды и проведения ремонтных или ревизионных работ.

Водопровод в частном доме из колодца. Системы с накопительной емкостью

Учитывая относительно невысокий дебит колодца, возможности непрерывного выкачивания из него воды ограничены. Поэтому применение, где закачка происходит периодически в небольших объемах, как нельзя лучше подходит для неглубоких со слабым напором колодцев.

Накопительная система водоснабжения частного дома из колодца включает в себя электронасос и бак объемом около 200 л на верхнем этаже или чердаке, связанных друг с другом трубопроводом. От резервуара отходит внутридомовой водопровод, направляющий воду к точкам разбора.

Система с накопительным баком работает по следующему принципу. Электронасос, погруженный в колодец водоснабжения (обычно это недорогая вибрационная помпа) при включении начинает подавать воду в емкость на чердаке. В баке установлен поплавковый выключатель, последовательно подсоединенный к кабелю электропитания насоса. Как только резервуар наполняется водой, поплавок поднимается, контакты цепи питания помпы размыкаются, и она прекращает закачку.

Рис. 4 Водоснабжение частного дома из колодца с баком и повышающей напор станцией

При водном потреблении собранные в баке запасы расходуются, уровень воды понижается и поплавковый выключатель опускается. Контакты внутри него замыкают цепь питания насоса, он включается и снова начинает качать воду.

Если конструкция дома не позволяет установить накопительный бак вверху на чердаке, можно опустить емкость вниз или закопать под землей. При этом для подачи воды во внутренний водопровод понадобится дополнительный поверхностный электронасос или станция.

Существует вариант установки накопительного резервуара внизу, при котором можно обойтись без дополнительного электронасоса. Однако в этом случае придется приобрести дорогойбольшого объема и накачивать в него воду насосом через, которое отключит водоподачу при достижении заданного напорного порога.

К недостаткам схемы с накопительной емкостью стоит отнести довольно низкий напор в системе, стандартный показатель которого для индивидуальных домов лежит в области от 1,5 до 2 бар.

Система с накопительным баком сможет лишь обеспечить напор около 1-го бара при высоте расположения резервуара в 10 м над уровнем водозаборных точек. Однако имеется выход из существующей ситуации, и он заключается в установке дополнительного повысительного электронасоса в водопроводную магистраль.

Еще один недостаток накопительного бака на чердаке помимо забора полезной площади — вероятность затопления дома при неисправности внутреннего поплавкового выключателя. Вариант решения проблемы — использование вверху емкости сливного шланга, выходящего на улицу.

Схемы разводки водопровода в частном доме. Водоснабжение частного дома: устройство водопроводной системы и инструкции для самостоятельного монтажа

Водоснабжение частного дома является основой всего внутреннего благоустройства. Прокладка водопроводной сети в частном доме – процедура довольно сложная и ответственная. При неправильно произведённом монтаже система либо вовсе не будет работать, либо работать не на полную мощь. Но, несмотря на большую ответственность и относительную сложность, смонтировать водопровод можно своими руками.

Подбор источника водоснабжения

Перед тем, как приступить к сооружению водопровода в частном доме своими руками, следует произвести все предварительные проектно-расчётные работы. Так, необходимо решить вопрос с источником водоснабжения для жилья. Он должен соответствовать требованиям СНиП и СанПиН, предъявляемым к водоснабжению жилых помещений.

Нормативы, установленные СНиП на одного жильца благоустроенной квартиры, регламентируют среднее потребление воды в 200 л.

Однако, при выборе источника водоснабжения, следует учитывать, что на деле данный показатель может быть значительно превышен. В приведённой ниже таблице даны примерные расходы воды в день на различные нужды для обитателей благоустроенного дома.

Таблица расхода воды на нужды в доме:

Источники расходования воды	Литры в день
Питьевые нужды (приготовление чая, кофе и иных напитков)	3
Приготовление пищи	3
Мытьё посуды после приёма пищи	10
Соблюдение личной гигиены	до 10
Принятие ванны	от 100 до 150
Принятие душа	около 50
Пользование унитазом	10-20
Стирка белья	от 40 до 80

В итоге получаем максимальный расход в 300, а то и в 400л на человек в день. Конечно, далеко не каждый день все члены семьи принимают ванну — часто её заменяют более экономичным душем. Но в выходные дни, когда вся семья в сборе, расходы на водопроводную систему могут значительно возрастать по сравнению с буднями.

Старые нормативы также не учитывают расход воды новыми бытовыми приборами, которые устанавливаются в благоустроенных домах. Речь идёт о посудомоечных машинах, биде, джакузи, душах-массажёрах.

Схема подключения воды от централизованной системы

Менее энергозатратный вариант  — подключить водопровод дома к магистральной сети.

Конечно, далеко не во всех загородных посёлках имеется централизованное снабжение водой. Но там, где оно имеется, гораздо проще будет произвести врезку в магистральный трубопровод, нежели пытаться обустроить собственное автономное водоснабжение в виде артезианской скважины.

Чтобы подключиться водоснабжению, от домовладельца потребуется направить в адрес эксплуатационной организации соответствующее заявление.

Сотрудники ресурсоснабжающей компании, после рассмотрения ходатайства или выдают разрешение на подключение, либо отказывают в этом.

В случае отказа во врезке, данное решение должно аргументироваться конкретными доводами. Владелец жилья, в свою очередь, вправе опротестовать подобное решение в вышестоящих инстанциях, либо в судебных органах.

Если же эксплуатационная компания разрешает врезку, то её техническими работниками составляется план-схема подводки трубопровода с рекомендациями по проведению процедуры подключения.

Производится вся работа за счёт домовладельца либо сотрудниками самой ресурсоснабжающей компании, либо сторонней организацией, имеющей лицензию на проведение подобных работ.

Децентрализованный способ подачи воды в дом

Децентрализованное водоснабжение подразумевает подачу воды в дом из некоего автономного источника, не связанного с центральным водопроводом.

В качестве такого автономного источника могут выступать:

• Скважина.
• Колодец.
• Природные источники — река, родник или пруд.
• Ёмкость, заполняемая привозной водой.

Среди вышеперечисленных вариантов, наиболее предпочтительный — забор воды из скважины.

При обустройстве скважины следует учитывать предполагаемый ежедневный расход воды на домовые нужды. Достаточную производительность может обеспечить артезианская скважина, пробуренная на достаточную глубину.

Поверхностные, так называемые песчаные скважины , и колодцы рекомендуются для временного использования — например, на дачных участках.

Обеспечить бесперебойное снабжение водой дома с круглогодичным проживанием они вряд ли смогут из-за большого сезонного колебания воды и медленной наполняемости.

Ёмкости с привозной водой смогут обеспечить водой благоустроенный дом только в случае регулярного подвоза. Подобный вариант, с учётом среднего ежедневного расхода на семью из трёх человек в 900 — 1 000 л, может обойтись весьма и весьма недёшево. Оптимальное место для бурения — как можно ближе к дому. Так вы сможете сэкономить на затратах по прокладке трубопровода.

СанПиН требует также, чтобы между скважиной (колодцем) и канализационным накопителем соблюдалось минимальное расстояние в 20м.

Как самостоятельно составить проект

Установка системы водоснабжения в частном доме предполагает предварительное создание проектно-чертёжного документа, где будет отмечено прохождение трубопроводной трассы как снаружи, так и внутри дома.

Отдельные люди считают составление схемы лишней тратой сил и времени, полагаясь на свой опыт и интуицию. На деле отказ от составления проекта оборачивается затягиванием работ, частыми ошибками и переделками.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/razvodka-vodoprovoda-v-chastnom-dome-kollektornaya-luchevaya-razvodka-vodosnabzheniya-v

Из каких труб сделать водопровод в частном доме. Трубы ПНД

Чаще всего для водопровода на даче используют трубы ПНД — полиэтилена низкого давления. Они привлекательны тем, что могут собираться без всяких дополнительных устройств. Фитинги для сборки водопровода ПНД имеют резьбу и просто закручиваются руками.

Трубы ПНД для водопроводов выпускаются в бухтах или отрезками (зависит от диаметра)

Чем же так хороши полиэтиленовые трубы ПНД, что они почти вытеснили металлические? Кроме удобного монтажа есть еще целый ряд плюсов:

• При соблюдении правил эксплуатации срок службы — 50 лет. Пока эта цифра не проверена, но она впечатляет.
• Они не гниют, не ржавеют, стойки к химическим средам.
• Эксплуатироваться могут при температурах до -60°C.
• При замерзании воды в них они не лопаются — растягиваются, потом после оттаивания принимают прежние размеры.
• Внутренняя поверхность у них идеально гладкая. Для водопровода это важно по двум причинам: меньше потери давления при транспортировке и на стенках не скапливаются отложения, их просто сносит потоком.
• С их помощью сделать водопровод на даче своими руками очень просто, так же, как и вносить изменения потом.
• Использовать трубы ПНД можно для устройства летнего и зимнего водопровода.
• Удобные способы сборки: сваркой или на компрессионных (резьбовых) фитингах.

Недостатки есть, но их немного:

• плохо переносят нагрев (кроме труб из сшитого полиэтилена) потому используются только для транспортировки холодных сред;
• если сравнивать с металлом, обладают более низкой прочностью — ходить по ним нельзя.

Трубы ПНД можно сваривать специальным аппаратом, а можно соединять с помощью компрессионных фитингов. Для дачного водопровода куски трубы, тройники, переходники соединяются при помощи резьбовых соединений. Хоть и кажется такое соединение ненадежным, выдерживать оно может гораздо больше, чем 2-4 Атм, которые вы по-максимуму можете создать. Результаты проведения испытаний соединений на резьбовых фитингах смотрите в

Для водопровода подходят трубы ПНД, на которых нанесены голубые линии. Они предназначены для холодной воды. Если линии желтого цвета — использовать для подачи воды их нельзя — они предназначены для газа. В их составе имеются специальные добавки, которые делают воду непригодной.

Есть несколько градаций по рабочему давлению:

• Л — легкие, выдерживают до 2,5 атм;
• СЛ — средне-легкие — до 4 атм;
• С — средние — до 8 атм;
• Т — тяжелые от 10 и выше.

Для монтажа наружного (уличного) водопровода на даче используют трубы ПНД класса С и СЛ,  диаметрами 32 мм, 40 мм и 50 мм. При выборе нужно еще определиться с плотностью.

Есть еще три марки полиэтилена: ПЭ 63, 80, 100. Эти цифры означают плотность. Чем более плотный материал, тем прочнее изделия, но и выше цена. Например, один погонный метр 32 мм трубы из ПЭ 80 стоит от 4$ (и больше в зависимости от толщины стенки). Такого же диаметра, но из ПЭ 100 уже от 7$ за погонный метр.

Нужна ли высокая плотность при устройстве водопровода на чаче? Наверно, да. За счет более высокой плотности стенки трубы делают более тонкими, что снижает их вес. Если вода на даче достается из скважины или колодца, вес может быть важным фактором — меньше будет проблем с закреплением опущенной вниз трубы.

Водоснабжение частного дома от центрального водопровода. 3 источника водоснабжения частного дома

Оборудовать водоснабжение в загородном коттедже можно тремя способами, у каждого из которых есть как достоинства, так и недостатки. В некоторых случаях подойдет лишь какой-то один метод разводки.

1. Центральное водоснабжение

   Проще и быстрее всего будет подключиться к централизованной магистрали. Для этого необходимо обратиться в администрацию вашего населенного пункта для получения разрешения. Затем следует монтировать водосчетчики, установить специальные приборы: телескопический шток, ковер, а также проложить трубы до жилого здания. Но этот способ не всегда возможно реализовать – центральная магистраль есть далеко не в каждом поселке. В такой ситуации вам придется решать, откуда добывать питьевую воду: из скважины либо колодца.

2. Частная скважина

   В этом случае вода будет кристально чистая и в большом количестве, особенно если скважина артезианская, тогда из нее могут добывать воду сразу 2-3 участка. Но на ее бурение придется изрядно потратиться. Кроме того, необходимо получить лицензию на добычу артезианской воды. Если ваш бюджет ограничен, лучше сделать скважину на песок, однако ее ресурс намного ниже. Более того, потребуется монтировать фильтрующую установку, задерживающую песчинки. Поэтому специалисты рекомендуют бурить артезианскую скважину.



3. Колодец на участке

   Такой вариант добычи питьевой воды наиболее популярен в нашей стране среди тех, кто проживает за городом. Колодец – оптимальное решение, если УГВ на территории достаточно высокий. Главный плюс колодца заключается в том, что даже при отсутствии электроэнергии и поломке наносного оборудования, вы всегда сможете достать питьевую воду с помощью ведра и веревки. Кроме того, на обустройство колодца вы потратите намного меньше денег, чем на бурение скважины. Тем не менее колодезная вода не такая чистая, как скважинная. Если в летние месяцы будет засуха, колодец пересохнет и вы вообще останетесь без воды.

Водопровод в частном доме своими руками из полипропилена. Использование полиэтилена низкого давления

Особенности изготовления пластиковых труб для дачи из полиэтилена низкого давления (ПНД) таковы:

1. Приготавливается расплав этого материала.
2. Он проходит под давлением через матрицу соответствующего размера и формы.
3. Далее необходимо подождать, пока закончится процесс полимеризации. Он происходит в условиях обычного давления. От этого ПНД получил своё наименование.
4. На завершающем этапе происходит остывание. Готовые трубы при необходимости нарезаются или сворачиваются в бухты.

Водопровод в дачном домике Источник burenie.su

На завершающем этапе выполняется маркировка товара и он после этого отправляется в продажу.

Трубы для водопровода на даче, созданные таким образом, могут иметь различную маркировку:

1. Самые лёгкие из них могут работать только с таким давлением, которое не превосходит 2,5 атмосфер. На них указывают символ «Л».
2. Те, на которых стоит обозначение «СЛ» отноятся к средне-лёгким. Предельное давление для этого класса труб составляет 4 атмосферы.
3. Для труб среднего типа максимальное значение составляет 8 атмосфер. Их принято обозначать как «С».
4. Вариант, отмеченный «Т» (тяжёлые) способен работать с давлением до 10 атмосфер.

При монтаже трубы ПНД для водопровода необходимо выбирать такой класс труб, который предназначен для ожидаемого значения давления.

Плюсы и минусы ПНД труб

Если выбираются именно такие трубы, то необходимо понимать, какие у них имеются особенности.

Водопровод зимой Источник www.mil-sad.ru

К достоинствам водопровода на даче из труб ПНД можно отнести их следующие качества:

• Трубы, сделанные из такого материала, характеризуются высокой стойкостью по отношению к химическому воздействию. В частности, можно уверенно утверждать, что они вообще не подвержены коррозии.
• Материал ПНД отличается высокой долговечностью и имеет значительную механическую прочность.
• Если сравнивать такие трубы с металлическими, то необходимо отметить их относительно небольшую цену.
• Полиэтилен способен обеспечить гладкость внутренней поверхности труб. Это сильно снижает вероятность образования внутреннего засора.
• Возможность использования в широком диапазоне температур. Такие изделия могут легко выдержать мороз или сильную жару.
• Если в течение зимнего периода произойдёт замерзание воды, это не повлечёт за собой разрыв трубы из-за относительно хорошей эластичности материала.
• Этот материал экологически безвреден и не может нанести вред организму человека.
