Подключение насосной станции к колодцу. Выбор места установки Возможны два варианта.

Подключение насосной станции к колодцу. Выбор места установки Возможны два варианта.

Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной (сезонной) схеме. Это означает, что на зиму часть трубопроводов, которые могли бы разморозиться, можно разобрать, а весной собрать опять. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.

Требования к размещению насосной станции в утеплённом помещении в таком случае отсутствуют. Точки водоразбора можно устраивать где удобно. Основное – в этом случае нет необходимости прокладки стационарной незамерзающей трубы и, главное, не надо устраивать ввод этой трубы в колодец в земле.

В случае круглогодичного пользования водой и использования ее в домашнем водопроводе необходимо провести водяную трубу в дом. Закапывать трубу следует ниже уровня промерзания грунта, этот уровень следует определить исходя из принадлежности места монтажа к конкретной географической зоне. Если это невозможно, можно воспользоваться различными способами электрообогрева трубопроводов. Ввод трубы в колодец должен быть абсолютно герметичным. Лучше проводить воду в дом после окончательного формирования колодца одновременно с устройством колодезного глиняного замка.

При установке насосной станции на базе поверхностного насоса вне шахты колодца, следует учитывать, что даже если выдержать необходимый перепад уровней между насосом и уровнем воды, дополнительную нагрузку на всасывающий трубопровод оказывает длина его горизонтального участка. Желательно минимизировать расстояние, чтобы правильно подключить насосную станцию и колодец.

Чтобы произвести примерные расчеты учитывайте, что один метр по вертикали эквивалентен четырём метрам по горизонтали. Например, при установке насосной станции в колодец длина по горизонтали будет 8 метров, то глубина всасывания уменьшается на два метра. При подключении насосной станции к колодцу погружного типа сохраняются те же принципы. Единственное отличие – автоматика устанавливается в помещении, а сам насос опущен в колодец.

Как подключить насосную станцию к скважине. Вариант #2 — подключение к водопроводу

Потребность в подключении насосной станции к централизованному водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами:

• изменившиеся гидрогеологические условия;
• устаревшее оборудование;
• увеличение количества водопотребления за счет прироста населения и пр.

Здесь важно заметить, что перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака.

Итак, алгоритм работ:

• В заранее продуманно месте разъединяется водопроводная труба.
• Конец, от городской магистрали присоединяется к накопительной емкости.
• Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому.
• Выполняется монтаж электропроводки.
• Настройка/регулирование оборудования.

Настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар.

Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р».

Фильтр обеспечит долговечность эксплуатации насоса

Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции.

Что будет, если не установить фильтр? Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса.

С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра. Так, создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. И может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.

Подключение насосной станции к накопительному баку. Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод , который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан , предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Важно! Данная схема подключения насосной станции подразумевает расположение подающей трубы внутри фундамента дома. Он в этом месте должен быть хорошо утеплен.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления , которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К.

В данной схеме применяется трансформатор малой мощности от обычного вещательного приемника. Напряжение, поступающее на конденсатор, должно быть не меньше 24 В. Диоды можно использовать любые, с обратным напряжением больше 100 В и током 1 А.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Схема подключения насосной станции. Как правильно выбрать насосную установку

Вопрос о том, как подключить насосную станцию к колодцу или скважине, является второстепенным. Сначала следует правильно выбрать соответствующее оборудование. При этом надо руководствоваться целым рядом факторов.

Назначение

По своему назначению насосные станции делятся на два основных типа: бытовые и промышленные. Последними, как понятно из их названия, оснащаются производственные предприятия. Технические характеристики данных установок позволяют использовать их для перекачивания значительных объемов жидкой среды. Подключение, регулировка и тем более монтаж насосных станций промышленного типа осуществляются квалифицированными специалистами.

Насосные станции бытового класса отличаются простотой монтажа и удобством использования

Установку насосной станции своими руками можно выполнить в том случае, если это оборудование предназначено для решения бытовых задач (обеспечение дачи или загородного дома требуемым объемом воды, используемой для бытовых нужд, полива зеленых насаждений, организации отопления и работы стиральных и посудомоечных машин, бойлеров, душевых кабинок, проточных водонагревателей и др.).

Тип источника

Насосная станция для частного дома может подключаться к различным источникам водоснабжения. Каждый из них определяет схему, по которой надо устанавливать насосную станцию.

Режим работы

Схема подключения насосной станции к колодцу, скважине или водопроводу может подразумевать ручной или автоматический режим. По требуемой степени мобильности на современном рынке можно подобрать стационарную или мобильную модель.

Малогабаритные переносные станции особенно удобны для организации летнего водоснабжения загородного дома

Выбирая насосную станцию по режиму функционирования и другим параметрам, надо также учитывать, какое количество воды она должна перекачивать в единицу времени. Так, принято считать, что одному человеку, живущему в частном доме, требуется 250 л воды ежесуточно. При выборе насосной станции для оснащения дачи данный показатель можно несколько уменьшить.

Место установки

Установка насосной станции в частном доме может осуществляться в подвале самого строения, в отдельно стоящем здании или в кессоне. Оптимальным из всех перечисленных вариантов является монтаж станции в подвальном помещении обслуживаемого ею строения, где для нее создаются определенные условия.

Насосная станция, размещенная в специально оборудованном приямке

Так, в частности, необходимо, чтобы водопроводная насосная станция при монтаже в подвале дома располагалась на таком уровне, который не позволит ей пострадать при подъеме грунтовых вод. Кроме того, надо проследить, чтобы насосная станция, которая устанавливается в подвальном помещении, не прикасалась своим корпусом к стенам, что может привести к их вибрации. Следует также иметь в виду, что помещение, в котором установлена насосная станция, должно быть отапливаемым. Это защитит оборудование от замерзания в нем в воды при эксплуатации в холодное время года.

Если вы решили использовать кессон, то он также должен быть утеплен, а непосредственно сама станция должна располагаться ниже уровня земли на глубине, на которой грунт уже не промерзает. Таким образом, глубина, на которой монтируется кессон, должна составлять минимум 2 метра.

Схема подключения насосной станции, расположенной в подвальном помещении

В том случае, если глубина подземного источника воды, для оснащения которого используется насосная станция, не превышает десяти метров, можно остановить свой выбор на однотрубных моделях. Если же данный параметр находится в диапазоне 10–20 метров, надо выбирать двухтрубные насосные станции для колодца или скважины, оснащенные эжекторным устройством. Перед тем как заниматься оснащением подземного источника воды подобным оборудованием, надо разработать схему, по которой будет осуществляться установка насосной станции в колодец или скважину.

Если для монтажа насосной станции используется отдельное помещение, расположенное на территории приусадебного участка, то решается проблема с шумом, который издает такое оборудование, но затрудняется доступ к нему для выполнения техобслуживания и ремонта. Данный вариант также предполагает, что помещение, в котором будет установлена насосная станция, утеплено. Надо позаботиться и о том, чтобы трубы, по которым вода от такого оборудования подается в систему водоснабжения дома, были надежно защищены от промерзания.

Как установить насосную станцию в частном доме. Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель  пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать  скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

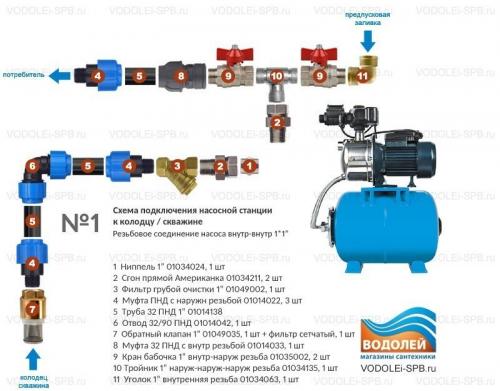

Фитинги для подключения насосной станции. Схема подключения насосной станции с баком №1 и резьбовым соединением внутр-наруж 1*1" (минимальная)

Как подключить насосную станцию?
Итак, Вы стали счастливым обладателем насосной станции.
Что дальше? Есть два пути. Первый – пригласить специалиста, который произведет монтаж. Второй – все сделать самому.
Эта статья для тех, кто хочет самостоятельно подключить насосную станцию и разобраться в деталях.
Схема подключения насосной станции
Насосные станции
Фитинги и трубы для насосной станции:

1. Ниппель 1” 01034024 , 1 шт
2. Сгон прямой Американка 01034211 , 2 шт
3. Фильтр грубой очистки 1” 01049002 , 1 шт
4. Муфта ПНД с наружн резьбой 01014022 , 3 шт
5. Труба 32 ПНД 1” 01014138
6. Отвод 32/90 ПНД 01014042 , 1 шт
7. Обратный клапан 1” 01049035 , 1 шт + фильтр сетчатый , 1 шт
8. Муфта 32 ПНД с внутр резьбой 01014033 , 1 шт
9. Кран бабочка 1” внутр-наруж резьба 01035002 , 2 шт
10. Тройник 1” наруж-наруж-наруж резьба 01034135 , 1 шт
11. Уголок 1” внутренняя резьба 01034063 , 1 шт

Выше приведена типовая схема подключения автоматической насосной станции. Давайте рассмотрим назначение узлов подключения и процесс запуска насосной станции.
Назначение узлов подключения насосной станции
2. Сгон прямой (американка). Служит для быстрого отсоединения насоса от системы в случае его повреждения и ремонта. Насос перестал работать? Выключите его из сети, включите кран на кухне, сбросьте давление. После этого смело откручивайте американки. Обратный клапан не даст стечь
воде из подающей трубы. При повторном присоединении насоса не забудьте снова его залить.
3. Фильтр грубой очистки. Почему нужно его ставить? В интернете много умных рассуждений о том, что фильтр создает лишнее сопротивление насосу. Поверьте, что это не так! Хотите потерять дорогой насос за 15000-25000 рублей или заплатить за ремонт несколько тысяч рублей? Можете отказаться от этой детали. Мы рекомендуем ставить бронзовый фильтр. Почему? Во-первых, это стоит дешевле, чем установить пластиковую колбу с фильтрующим элементом. Во-вторых, колба с фильтром – достаточно громоздкое сооружение, и как раз она то и создает большее сопротивление, чем бронзовый фильтр. И, в-третьих, для удаления песка достаточно бронзового фильтра с сеткой 800 мкм. Так зачем ставить колбу и фильтрующий элемент проницаемостью 5-20 мкм, который к тому же нужно периодически менять? А в случае засорения бронзового фильтра достаточно открутить пробку и почистить сетку.
7. Обратный клапан с сеткой. Не дает воде сливаться из трубопровода при отключении насоса. Зачем нужна сетка на фильтре? Она препятствует попаданию в систему небольших камешков, но не спасает от песка.
4, 5, 6. Пластиковые фитинги и труба ПНД. На сегодняшний день – самое экономичное решение для магистрального трубопровода (подающая ветка). Сравните цена на металлопластик или полипропилен и вопросы отпадут сами собой. Кроме того, пластиковые фитинги - это многоразовые
соединения и для их монтажа не нужно никакого инструмента (вплоть до 40 диаметра, свыше – нужны специальные ключи).
9. Шаровые краны. Кран служит для отключения давления в бытовой сети, если Вы хотите сделать мелкий ремонт бытовых приборов. Кран служит для заливки насоса перед пуском.
11. Угол для заполнения насоса водой. В насосе есть штатное отверстие для этой цели. Возьмите воронку в руки и попробуйте это сделать. Неудобно? А теперь попробуйте сделать то же самое через угол. Разница очевидна!
Запуск станции
1. Перед началом работы возьмите автомобильный манометр и проверьте давление в гидробаке. В обычных бытовых условиях подходят заводские установки -1,5 атмосферы (бара).
2. Перед запуском насосной станции необходимо выполнить ее заливку.
2.1 Откройте шаровый кран и через угол залейте в насос воду до тех пор, пока она не перестанет поступать в насос.
Закройте кран, откройте любой из бытовых смесителей. Включите насос в сеть. Дайте поработать насосной станции 2-3 минуты. В это время через смеситель начнет поступать вода с большим количеством воздуха.
3. Выключите станцию. Закройте смеситель и повторите заливку насоса.
Эту процедуру необходимо выполнить пока из смесителя не начнет поступать непрерывная струя воды без воздуха.
4. Насосная станция полностью заполнена водой. Насосная станция проработает некоторое время, пока не будет достигнуто заданное значение давления воды в системе, и остановится.

Погружная автоматическая насосная станция для колодца. Типы погружных насосов

Для оснащения насосных колодезных станций используются погружные насосы преимущественно двух типов: вибрационные и центробежные. На выбор того или иного типа гидромашины, которая будет откачивать воду из колодца на приусадебном участке, оказывает влияние целый ряд факторов. Сюда, в частности, относятся:

• глубина колодца и уровень, на котором в нем располагается вода;
• дебит подземного источника воды;
• суммарная потребность в воде всех пользователей водопровода и бытовой техники, которая будет к нему подключаться (по данному параметру определяется производительность выбираемого насосного оборудования);
• значение напора, под которым вода должна транспортироваться по трубопроводной системе, чтобы без проблем достигать всех точек водозабора.

Один и тот же насос может обеспечить различную производительность в зависимости от глубины колодца

Наиболее бюджетным вариантом колодезных насосных станций на базе погружного насоса являются установки с вибрационными гидромашинами. Насосы данного типа отличаются простотой конструкции и ремонта, но вполне способны обеспечить эффективную работу станции, если последняя обслуживает водопроводную систему, которой пользуются 3–4 человека. Между тем, выбирая станцию с насосом вибрационного типа, следует иметь в виду, что она не может откачивать воду из подземных источников большой глубины и характеризуется невысокой производительностью. Кроме того, вибрационные волны, создаваемые таким насосом в толще перекачиваемой им воды, активно заиливают жидкую среду и способствуют разрушению стенок колодца, если те не защищены бетонными кольцами.

Срок службы вибрационного насоса во многом определяется качеством его комплектующих

Чаще всего для оснащения колодезных насосных станций применяются погружные гидромашины центробежного типа, которые отличаются высокой производительностью и способны откачивать воду из подземных источников даже очень значительной глубины. Немаловажным является и то, что работу таких устройств достаточно легко автоматизировать, используя дополнительные элементы для их оснащения.

Для насосных колодезных станций погружного типа можно использовать и дренажные насосы, основное назначение которых состоит в том, чтобы перекачивать сильно загрязненные жидкие среды. Применять устройства данного типа целесообразно в том случае, если вода в колодце характеризуется сильной степенью загрязнения.

Использовать для откачивания из колодца воды, в составе которой содержится большое количество твердых включений (в частности, песка), можно погружные электронасосы винтового или шнекового типа. Но, как правило, насосное оборудование данного типа применяется в промышленных целях.
