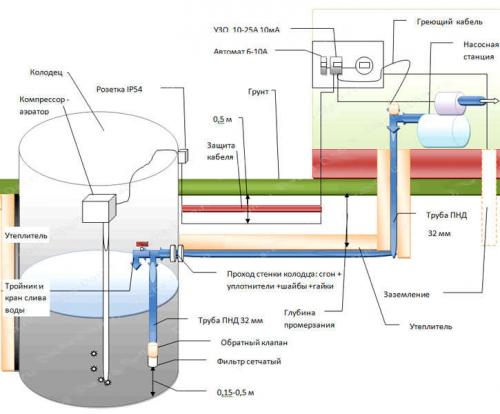

Место установки насосной станции в доме и на даче. Подключение по двухтрубной схеме

Место установки насосной станции в доме и на даче. Подключение по двухтрубной схеме

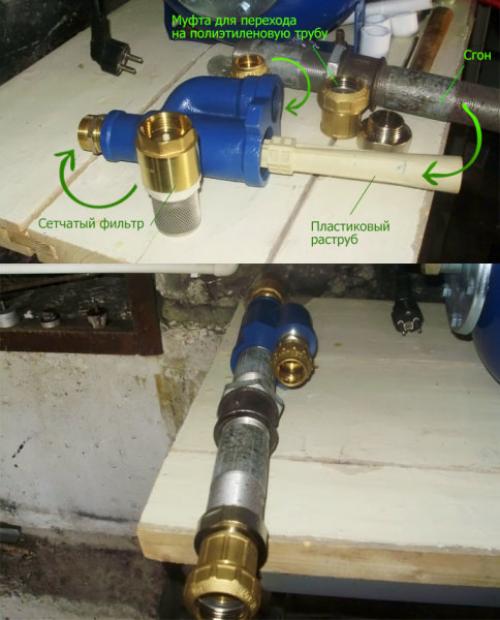

Сначала собирается эжектор, для подключения водопровода имеется 3 выхода.

• Фильтр-сетка устанавливается снизу на эжектор, если в систему попадут песок и мелкий мусор из скважины, она защитит от повреждений;
• Монтаж раструба происходит на верхнюю часть, и после устанавливается сгон. Возможно, потребуется присоединить несколько сгонов, чтобы добиться необходимого сечения;
• Муфта монтируется на конец сгона, она будет выполнять функцию перехода на водопровод.

Нужно проследить, чтобы вся конструкция системы и ее стыки были герметичны, так как если произойдет забор воздуха, то оборудование может начать нестабильно функционировать и потерять значительно в мощности. С помощью фум-ленты, прокладок или специализированной пасты надежно фиксируются резьбовые соединения.

Во время процесса проводки труб на место, требуется позаботиться о некотором запасе. После прокладки труб приступают к подключению:

• Оголовок монтируется на обсадную трубу;
• С помощью любого длинного предмета вычисляется глубина погружения труб. Входной патрубок примерно на 1 метр должен не доходить дна скважины;
• Полиэтиленовые трубы монтируются к конструкции эжектора;
• На оголовок скважины монтируется колено;
• Пластиковые трубы проходят через колено. Трубы при прокладке могут быть соединены переходниками или быть изогнуты;
• На необходимую глубину опускается конструкция эжектора;
• Оголовок фиксируется на обсадной трубе с помощью армированного скотча.

До дома прокладываются трубы, они проходят через фундамент ниже показателей промерзания грунта. После, к водному патрубку насосной станции подключают трубы, все фиксируется разводным ключом.

Запускать насос на сухую нельзя, требуется залить воды в верхнее отверстие насосной станции, эту процедуру требуется выполнить один раз. После первого пуска проверяется давление, по усредненным показателям оно должно составлять 1,5 атмосферы. При необходимости с помощью автомобильного насоса эти показатели можно повысить.

После установки насосной станции, оборудование запускается в тестовом режиме, и проверяется работоспособность системы.

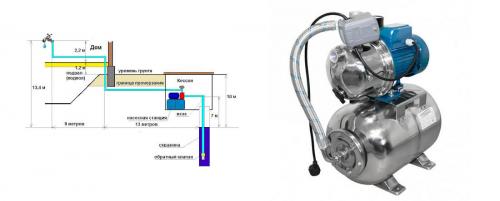

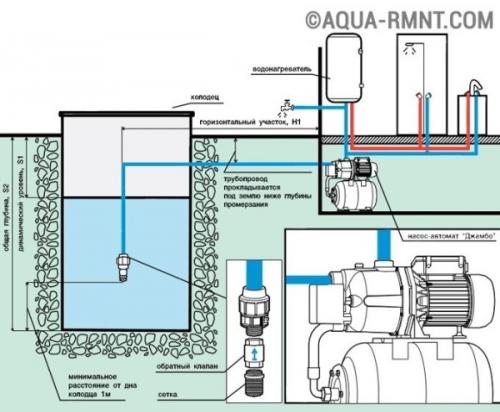

Максимальное расстояние от колодца до насосной станции

Это один из важнейших показателей при выборе безбашенки, поскольку ей необходимо достать воду из отверстия в земле и протолкнуть её дальше к смесителю, крану или другой точке водозабора.

Решив купить насосную станцию водоснабжения учитывайте, что она комплектуется поверхностным насосом. Он способен подымать воду из скважины или колодца глубиной не более 7-9 метров в зависимости от конструкции. Указанное утверждение значит, что это максимально возможное погружение вводу, где он сможет её эффективно забирать для подачи в помещение. Многие указывают, что это значение до зеркала воды, что является в корне неверным.

Например, если глубина колодца или скважины 15 метров, а до поверхности жидкости – 9, то насосная станция не сможет обеспечить водоснабжения. Она не в состоянии поднять воду из большей глубины. Она всосёт несколько литров, которые сможет зачерпнуть, но в дальнейшем будет работать в холостую пока не сгорит или её не выключит специальная автоматика.

Так же учитывайте, что один метр по вертикали равен 10 по горизонтали. Тогда гидрофор допускается устанавливать на удалении от скважины или колодца, но суммарное значение не должно превышать указанных выше параметров (обычно они указываются в техническом паспорте безбашенки).

Формула расчета максимального расстояния от колодца до насосной станции водоснабжения:

В>=(Г-1)+Д/10, где

• Г- глубина колодца или скважины, в которую погружается конец заборного шланга. Значение «-1» применяется в связи с тем, что насос или трубка для водозабора должны размещаться на расстоянии 1 метра от дна;
• Д – длина по горизонтали по поверхности от колодца до гидрофора;
• В – максимальная высота подъема жидкости с глубины, указанная в технических характеристиках устройства.

Левое значение всегда должно быть больше или равно правому. При превышении показателей справа станция водоснабжения не сможет выполнять функции по водоподаче.

Для большей наглядности как работать с формулой при выборе безбашенки сделаем расчёты на нескольких наглядных примерах:

• Г=5 м;
• Д= 20 м;
• В= 7 м.

Подставляем полученные значения в формулу:

7>=(5-1)+20/10, в результате получаем

7>6.

Приведенный расчёты показывают, что насосная станция для дома подобрана правильно – она способна обеспечить водозабор из данной скважины.

Доработка насосной станции. Мо­дер­ни­зация элек­троп­ри­вода на­сос­ной стан­ции во­доза­бор­ных со­ору­жений

В нас­то­ящее вре­мя на мно­гих на­сос­ных стан­ци­ях ис­поль­зу­ет­ся ста­рый спо­соб ре­гули­рова­ния дав­ле­ния – ме­тод дрос­се­лиро­вания. Так­же за­час­тую ис­поль­зу­ет­ся пря­мой пуск на­сосов, что ве­дет к скач­ко­об­разным наг­рузкам в се­ти, ма­лому сро­ку служ­бы под­шипни­ков дви­гате­ля и изо­ляции.

В ка­чес­тве мо­дер­ни­заци­он­но­го ре­шения, пред­ла­га­ет­ся СЧРП (сис­те­ма час­тотно­го ре­гули­рова­ния при­вода), пред­назна­чен­ная для уп­равле­ния трёх­фазны­ми асин­хрон­ны­ми элек­трод­ви­гате­лями с ко­рот­ко­зам­кну­тым ро­тором при­вода на­сос­ных аг­ре­гатов. Для сиг­на­ла об­ратной свя­зи ис­поль­зу­ет­ся сиг­нал с пре­об­ра­зова­теля дав­ле­ния ус­та­нов­ленно­го на на­пор­ной ли­нии на­сосов.

СЧРП вы­пол­ня­ет­ся на ба­зе пре­об­ра­зова­теля час­то­ты , ло­гичес­ко­го кон­трол­ле­ра и тер­ми­нала с сен­сорным уп­равле­ни­ем .

Па­рамет­ры дви­гате­лей: Uном = 380В, Pном = 30кВт, n = 2940 об/мин; Кол-во на­сос­ных аг­ре­гатов – 4 шт.

Связь меж­ду кон­трол­ле­ром и пре­об­ра­зова­телем час­то­ты осу­щест­вля­ет­ся по про­токо­лу CANopen. Пре­дус­мотре­на воз­можность под­клю­чения к АСУ ТП вер­хне­го уров­ня по ин­терфей­су RS-485 Modbus RTU.

Конс­трук­тивно сис­те­ма уп­равле­ния сос­то­ит из шка­фа уп­равле­ния, пред­назна­чен­но­го для уп­равле­ния на­соса­ми, шка­фов ком­му­тации для каж­до­го на­соса и шка­фа PLC. Пре­дус­мотре­на воз­можность ра­боты каж­до­го элек­троп­ри­вода как ин­ди­виду­аль­но, так и в сос­та­ве об­щей АСУТП.

Осо­бен­ностью сис­те­мы яв­ля­ет­ся ре­али­зация кас­кадно­го ал­го­рит­ма уп­равле­ния на­соса­ми, ал­го­рит­ма пе­рек­лю­чения ве­дуще­го на­соса для вы­рав­ни­вания мо­торе­сур­са на­сосов.

Внед­ре­ние час­тотно-ре­гули­ру­емо­го при­вода на­сос­ных аг­ре­гатов вто­рого подъ­ема во­доза­бор­ных со­ору­жений поз­во­лило:

• сни­зить ко­личес­тво пот­ребля­емой элек­тро­энер­гии в ча­сы ми­ниму­ма наг­ру­зок;
• ста­били­зиро­вать дав­ле­ние на вы­ходе сис­те­мы в ча­сы мак­си­мума наг­ру­зок;
• улуч­шить уп­равле­ние тех­но­логи­чес­ким про­цес­сом и па­рамет­ры ра­боты на­сос­ных аг­ре­гатов;
• умень­шить из­нос элек­тро­меха­ничес­ко­го обо­рудо­вания.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/samodelnaya-nasosnaya-stanciya-svoimi-rukami-samostoyatelnyy-montazh

Электросхема подключения насосной станции. Как подключить насосную станцию частного дома к электропитанию

Насосная станция частного дома, это заводской собранный аппарат (устройство), предназначенный для подъёма и доставки воды от источника до дома, а также, автоматическим управлением эти процессом.

Подъем и доставку воды осуществляет насос (скважинный или поверхностный), поддерживает напор воды в системе гидроаккумулятор, а управляет включением/выключением насоса, блок автоматики связанный с гидроаккумулятором.

В конце статьи я дам схему подключения насосной станции в систему водоснабжения дома, но в этой статье, важнее, что для работы АНСВ (автоматической насосной станции водоснабжения), её необходимо правильно и безопасно подключить к электропитанию.

Правильно подключить насосную станцию частного дома к электропитанию

Занимаясь подключением насосной станции в систему водоснабжения дома, часто подключение станции к электропитанию, отодвигают на второй план, как малозначительное соединение, сравнивая его подключением, скажем, пылесоса.

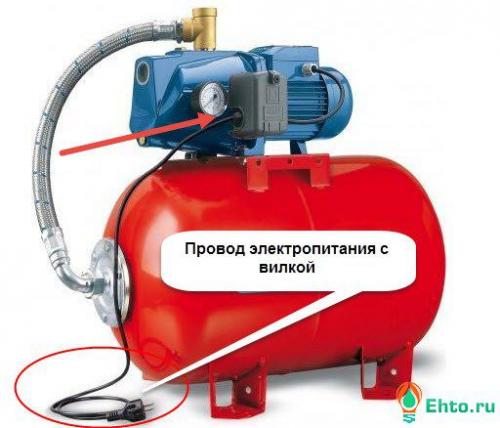

Все внешние факторы для этого есть. В комплект насосной станции входит шнур электропитания подсоединенный к блоку подключения и снабженной электрической вилкой. Кажется, всё готово, включай в розетку и работай. Однако это не так. Ввиду того, что АНСВ одновременно подключена к электричеству и воде, к линии её электропитания требуется предъявить особые правила безопасного монтажа и нужно защитить людей от возможных поражений электротоком.

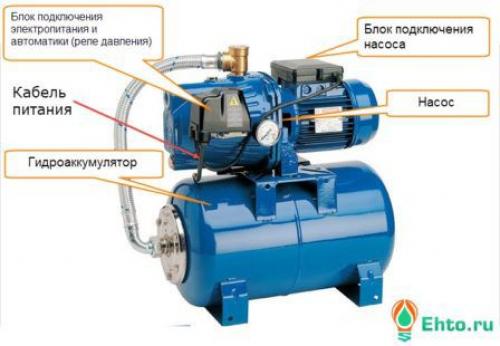

Комплект насосной станции

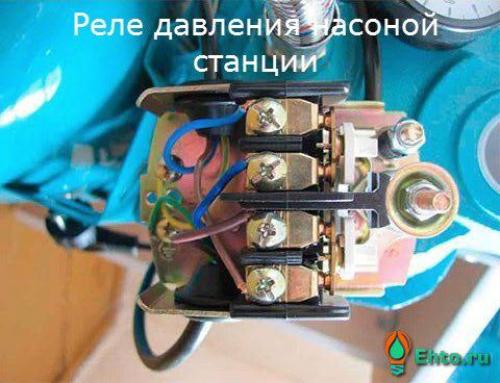

Открытое реле давления насосной станции

Линия электропитания насосной станции

АНСВ работают при подключении к бесперебойному, стабильному электропитанию 220±5 В. Скачки напряжения в сети, могут привести к выходу станции из строя.

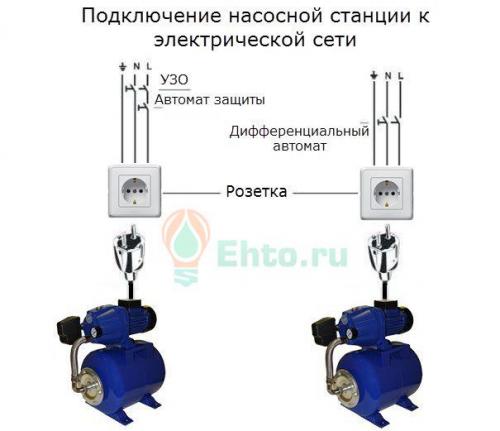

Сформулирую несколько общих правил безопасной линии электропитания для насосной станции дома:

1. Для электропитания насосной станции нужно выделить отдельную электрическую цепь (группу насосная станция);

2. Группа для насосной станции должна быть защищена:

• Парой: автомат защиты + устройство защитного отключения (30 mA);
• Одним: дифференциальным автоматом защиты (30 mA).

3. Группа насосной станции должна быть обязательно заземлена. Провод заземления должен быть подключен: в розетке к клемме заземления, в щите: к главной заземляющей шине (ГЗШ).

Заземлять (занулять) насосную станцию соединением нулевого провода с клеммой заземления в розетке категорически запрещено.

Тип розетки, используемой для подключения насосной станции дома

По паспорту подключить насосную станцию частного дома нужно  в розетку. Шнур с вилкой идет в комплекте и уже подключен к станции (стоит проверить).

Электрическая розетка для подключения насосной станции должна иметь заземляющий контакт.

В зависимости от места установки насосной станции выбирается степень защиты IP корпуса розетки. Особое внимание уделяется защите розетки при установке насосной станции в кессоне, рядом с источником (скважина, колодец). В этом варианте, нужно использовать герметичную розетку с IP=65.

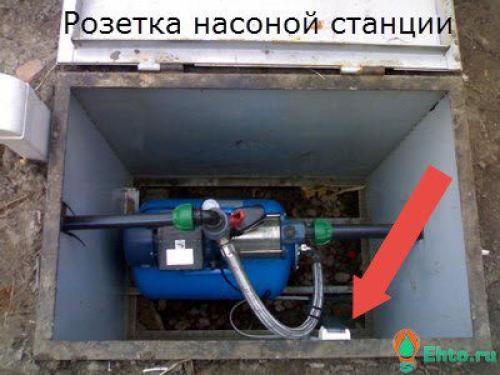

подключить насосную станцию частного дома в кессоне

Прокладка электропитания, чтобы подключить насосную станцию частного дома

В случае установки насосной станции вне дома (возле источника в оборудованном кессоне), линию электропитания придется провести по участку от дома до кессона. В этом случае, линию электропитания, нужно проложить по правилам уличной (наружной) электропроводки в траншее.

• Глубина отдельной траншеи, отличной от траншеи для водопровода, должна быть глубиной 80 см, в форме трапеции, с песчаной подушкой на дне.
• Электрический кабель в траншее необходимо защитить пластиковой трубой, включая спуск/подъем кабеля от траншеи в кессон и дом.
• Трубу можно заменить на электротехническую гофру.
• Проход кабеля фундамента дома и стенки кессона, должен быть сделан в гильзе.

Теоретически, и это не будет нарушением, кабель можно проложить в земле без защиты. Не рекомендовано.

• Засыпав кабель на 15-20 см, для обозначения трассы, уложите сигнальную ленту по трассе.
• Для обратной засыпки используйте грунт без мусора.
• Следует избегать соединений кабеля электропитания по трассе.

Примечание: если имеете опыт работ, можно убрать электрическую вилку и подключить кабель электропитания непосредственно к блоку подключения, находящемуся на насосе. Не путать с реле давления сбоку станции.

Выбор сечения кабеля электропитания насосной станции

Каждая насосная станция имеет потребляемую мощность, указанную в паспорте. Сечение кабеля электропитания насосной станции выбирается по его мощности, исходя из общих правил выбора сечения электропроводки. Тут читать или считать так: 1 кВт мощности = 1 квадрат сечения проводов.

Схема подключения насосной станции к скважине. Место установки

Возможно два варианта:

1. Подвал. Особо примечательным преимуществам такого месторасположения является возможность быстрого и постоянного доступа к оборудованию. Помещение должно быть отапливаемым для предотвращения замерзания воды. Сама станция помещается на специальный поддон или возвышенность для защиты от возможного подъёма грунтовых вод.
   Цена реализации такого способа дешевле, так как не используется уже готовое место хранения.

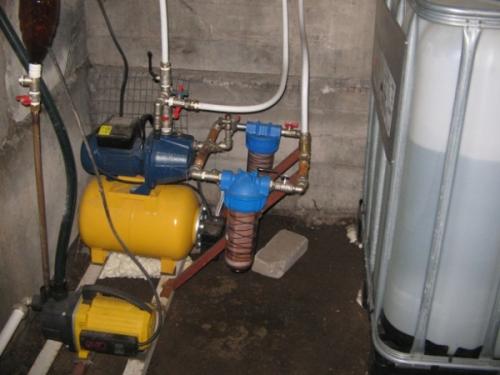

Станция водоснабжения в подвале

Совет: не рекомендуется устанавливать аппаратуру вплотную к стенам цокольного этажа.
Потому что она вибрирует во время работы и может побить корпус.

1. Кессон – это вырытый ниже уровня промерзания почвы и обязательно утеплённый котлован непосредственно над сквакжиной шахтой. В таком случае происходит установка насосной станции в скважину. Такое расположение оборудования подойдёт в случае отсутствия в доме подвала или нежелания его занимать.

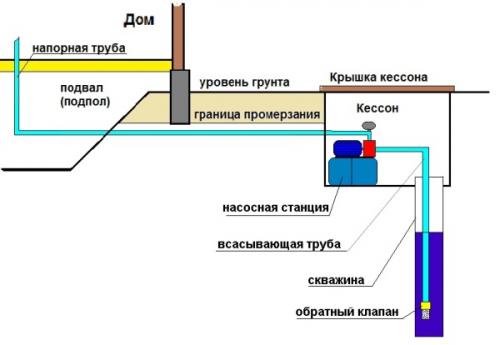

Схема обустройства кессона

Теперь рассмотрим, как установить насосную станцию на скважину. Для примера возьмём двухтрубную модель с эжектором.

Совет: если глубина шахты не превышает десяти метров, то вполне подойдёт однотрубный тип станции.
Это позволит вам значительно сэкономить финансовые затраты.

Схема подключения насосной станции к скважине с использованием двух труб

• Первым собираем эжектор, который представляет собой цельный чугунный узел с тремя выходами.

• В нижней его части монтируем фильтр из мелкой сетки.
• В верхнем секторе надеваем сгон необходимых размеров на пластиковый раструб.
• На выходном отверстии сгона устанавливаем бронзовую муфту для осуществления перехода на пластиковую трубу.
• При помощи пакли или фум-ленты гарантируем герметичность стыков.
• Копаем траншею на глубину ниже уровня промерзания грунта.

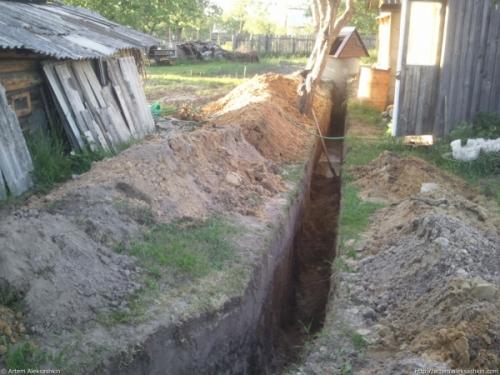

Земляные работы для устройства водопроводной системы

• Монтируем в ней водопроводный трубопровод. При этом длину трубы следует выбирать с запасом.

Совет: рекомендуется дополнительно утеплить все элементы скважины. расположенные под землёй.
Это предотвратит замерзание воды в случае возникновения сильных морозов.

• При помощи муфты один край обсадной тубы присоединяем к эжектору.
• Второй конец пропускаем через прямоугольное колено. Пустое пространство заполняем монтажной пеной.
• Трубу подсоединяем к угловому переходному элементу, который зафиксирован на наружной части водопровода.
• Собранный в одно целое эжектор опускаем в скважину.

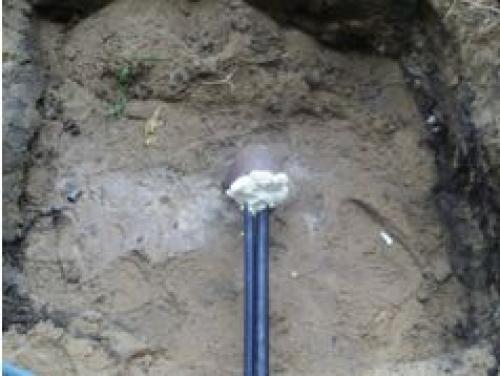

Переходное колено, заполненное строительной пеной

• Засыпаем траншею землёй. Сборка насосной станции на скважинном насосе завершена.
