Схемы разводки водопровода в квартире. 5 Система с коллектором – оптимальный выбор для больших площадей

Схемы разводки водопровода в квартире. 5 Система с коллектором – оптимальный выбор для больших площадей

Для крупных квартир с большим количеством сантехнических приборов больше всего подойдет коллекторная схема разводки для водопровода. Эта разводка – оптимальный вариант для систем с переменным давлением. Она дает возможность обеспечить бесперебойную подачу воды с возможностью контроля силы потока и отключением некоторых ветвей в случае ремонтных работ. Особенность коллекторной схемы – в наличии коллектора. С общего стояка вода попадает сначала в специальную емкость, а затем распределяется по отдельным ветвям. Пропускная способность коллектора зависит от объема емкости и диаметра входного патрубка. К каждому прибору или санузлу выполняется отдельная подводка, оснащенная контролирующим краном, благодаря которому можно отключить подачу воды.

Для изготовления коллекторов используется нержавеющая сталь, латунь, полипропилен, полиэтилен и другие материалы. Подбирая коллектор, следует учитывать способ монтажа. Изделия из металла имеют традиционное резьбовое соединение. Стоимость водоснабжения коллекторного типа больше, но система надежна, удобна и обеспечивает равномерное распределение воды. Напор не зависит от расстояния, на котором находится потребитель, и количества приборов.

Плюс коллекторной схемы – в возможности отключения одного прибора для проведения ремонта без перекрытия общей подачи воды. Это позволяет персонализировать характеристики отдельного прибора. Между коллектором и санприбором можно установить фильтры, ректоры, которые позволяют очищать воду, насыщать ее полезными веществами. Установка регулирующих устройств дает возможность уменьшить или увеличить поток воды.

Коллекторная схема разводки

Недостатком схемы с коллектором является высокая стоимость вложений для ее создания. Потребуется больше приборов, фитингов, кранов и труб, чем для тройниковой разводки. Подключение начинается с установки коллектора для холодной и отдельно для горячей воды, если осуществляется централизованное водоснабжение. Нужно правильно выбрать место. Между коллекторами и центральным стояком следует установить запорные краны, позволяющие полностью перекрывать при необходимости горячую или холодную воду.

После установки коллекторов осуществляется разводка труб к каждому прибору и санузлу. К ванной, умывальнику и душевой кабинке подводится как горячая, так и холодная вода. К стиральной машине-автомату и бачку унитаза подводится только холодная вода. К полотенцесушителю подключается горячая вода. В некоторых водопроводных системах используют комбинированные схемы разводки. Ветви с последовательным подключением имеют недостатки тройниковой системы, но комбинированная схема дает возможность сэкономить на монтаже водопровода и оптимально спроектировать схему подводки трубопровода в жилых помещениях.

Коллекторная разводка воды в квартире. 1 Что такое коллекторная схема водоснабжения

Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо.

При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).

Устройство, от которого протягивается (монтируется) водопровод, называется коллектор. В коллекторной схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей воды.

Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.

Плюсы коллекторной разводки

• После отключения воды, к примеру, в умывальнике на кухне, она продолжит подаваться во всех остальных источниках в доме.
• Вся инженерная сантехника концентрируется в одном месте: редуктор давления, фильтр, обратный клапан, счётчики, магистральный фильтр, все вентили и непосредственно сами коллекторы.
• Снижается вероятность перепадов давления воды. Когда при открытии крана в одной точке, та перестаёт поступать из другого. Исключением служит только тот случай, когда вода в доме изначально подаётся со слабым напором.
• Температура воды останется прежней, даже если будут открыты все краны в доме.
• Риск прорыва на водопроводных соединениях сводится к минимуму, ведь к каждому месту подачи воды отводится одна цельная труба, у которой всего два соединения: на коллекторе и на окончательной точке. Если установлена система защиты от гидравлических ударов и труба не поддаётся воздействию критических перепадов температур, при этом сама она выполнена из качественных материалов, то вероятность прорыва снижается до ноля.
• Регулировочные краны на коллекторе дают возможность не просто полностью включать или выключать подачу воды, но и по собственному усмотрению распределять напор по разным точкам использования.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/razvodka-vody-svoimi-rukami-vybor-shemy-razvodki

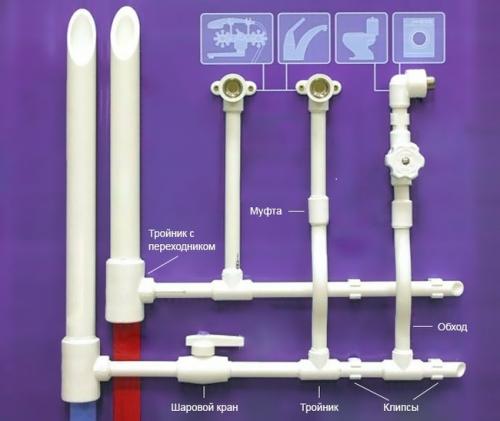

Последовательность устройства водопровода в квартире вентиль. Способ #1. Последовательная (тройниковая) схема

Это самый простой способ спроектировать и реализовать водопровод в типовой квартире. Такая схема состоит из одной общей трубы, к которой последовательно подключают все устройства – потребители холодной водопроводной воды. Подобным же образом параллельно монтируют систему горячего водоснабжения.

Основная труба должна быть больше диаметром, чем остальной водопровод, поскольку она в этой системе выполняет функции коллектора. Для присоединения сантехники используют тройники, поэтому эту схему часто называют тройниковой.

Принцип такой системы очень прост и для проектирования, и для реализации. Подобным образом организовано водоснабжение практически во всех квартирах, построенных по типовым советским проектам. Одно из ее весомых преимуществ – малое количество водопроводных труб. Поэтому и расходы на создание такого водопровода будут минимальными.

Но подходит такая водопроводная система только для описанных выше небольших квартир с малым количеством сантехники. Дело в том, что чем длиннее такая система, тем ниже напор воды в конце трубопровода. Сантехническим приборам, подключенным в конце системы, достанется меньше воды, поэтому их работа может стать некорректной.

Проблемы с последовательной системой водоснабжения возникают и в случае поломки крана или бачка. На время ремонта или замены сантехники придется перекрыть подачу воды от снабжающего стояка. В небольших квартирках стояк один (или два ГВС и ХВС), здесь воду перекрывают полностью.

Последовательное подключение не позволяет отключить от водоснабжения только один прибор.

Опытные сантехники отмечают еще ряд проблем, связанных с обслуживанием тройникового водопровода. Места подключений обычно спрятаны под декоративной отделкой и свободный доступ к ним имеется далеко не всегда. В результате при возникновении протечки выявить проблемное место становится не просто.

Очень часто для ремонта водопровода, замены стояков или полотенцесушителя в ванной приходится демонтировать фальшь-панели, ломать стены и т.п. А по окончании ремонтных работ может понадобиться повторное выполнение декоративной отделки помещений. Но несмотря на эти недостатки тройниковая система водопровода вполне востребована и сегодня.

Она считается оптимальным решением при проектировании квартир с небольшой площадью. Такое жилье отличается бюджетной ценой, а последовательное подключение сантехники позволяет сократить расходы на его обустройство. При этом давление в водопроводной системе малой протяженности остается достаточно высоким.

Но чтобы уменьшить затраты не только на создание, но и на эксплуатацию такой системы, следует тщательно продумать план размещения труб и тройников, по возможности обеспечив к ним доступ.

Также не стоит экономить на водопроводе в ущерб качеству материалов. Все работы должны быть выполнены как можно лучше, чтобы свести вероятность поломок и протечек к минимуму.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/kak-sostavit-shemu-vodosnabzheniya-kvartiry-preimushchestva-i-nedostatki-sovmeshchennogo-i

Разводка воды в квартире полипропиленом. Водопровод из полипропилена своими руками — от выбора труб до монтажа

Водопровод стал неотъемлемой частью современного загородного дома, наряду с отоплением и канализацией. При этом металлические изделия спокойно и с достоинством постепенно уходят, уступая свое место пластику.

Благодаря простоте и технологичности исполнения, монтаж  полипропиленовых труб для водопровода своими руками сегодня становится нормой.

Решение об использовании изделий из пластика диктуется временем, такие сети более долговечны, они экологически чистые, а также имеют еще ряд других преимуществ. Но какие изделия лучше выбрать для водоснабжения — полипропилен или металлопластик, мы разберем в данной статье.

Полипропилен или металлопластик — что лучше для водоснабжения

Выбирая материалы для водопровода, рассмотрим достоинства и недостатки данной продукции при использовании по назначению. Чтобы определить что лучше для водопровода — полипропилен или металлопластик, нужно рассмотреть технические характеристики и свойства материалов.

Смотреть

Исходя из этого можно будет обоснованно принять решение, что лучше выбрать.

Металлопластик

Планируя использовать такой вид продукции, следует учитывать следующие обстоятельства:

1. Внутренняя поверхность металлопластиковых труб изготавливается из сшитого полиэтилена пищевого назначения, что позволяет передавать по ним питьевую воду.
2. Следующий слой состоит из клеевого состава, упрочняющего конструкцию.
3. Алюминиевая фольга служит как упрочняющим, так и герметизирующим слоем, поскольку ее края при монтаже свариваются лазером. Это также представляет собой кислородную защиту для передаваемой жидкости.
4. Далее следует еще один упрочняющий клеевой слой.
5. Наружная поверхность защищается толстым слоем полиэтилена.

Благодаря такому устройству изделие становится очень прочным, оставаясь одновременно достаточно пластичным, чтобы можно было формировать маркированные сети любой степени сложности. Срок службы такой системы декларируется изготовителем не менее 50 лет. При этом важно приобрести качественную продукцию известного производителя, подтвержденную сертификатами качества.

Одновременно изделия из металлопластика имеют некоторые недостатки, выражающиеся следующими обстоятельствами:

• ограничение по температуре составляет не более 75 градусов, что сужает область их применения;
• максимальное давление водопроводной сети не должно превышать 10 атмосфер, иначе может произойти разгерметизация трубопровода;
• основным недостатком водопроводов из металлопластика является широкое применение резьбовых соединений при монтаже, основным недостатком является необходимость регулярного обслуживании системы на предмет обнаружения с устранением протечек;
• такие разводки не рекомендуется прятать внутри стены, чтобы не пришлось вскрывать поверхность в поисках возможной протечки;
• необходимость в использовании уплотняющих материалов в процессе монтажа сетей.

СОВЕТ! Металлопластиковые изделия не следует использовать для изготовления сетей, скрываемых внутри стен. При образовании протечки на резьбовом соединении понадобятся демонтаж поверхности стены.

Полипропиленовые трубы

Но все-таки следует признать более высокую популярность изделий из полипропилена. Причиной тому можно считать следующие обстоятельства:

1. В сетях водоснабжения материалы не выделяют вредных веществ.
2. Рабочая температура транспортируемой жидкости может составлять до 95 градусов с возможностью кратковременного повышения до 110. Поэтому полипропиленовые трубы для горячего водоснабжения и отопления надежнее металлопластиковых.

Диаметры полипропиленовых труб для водоснабжения позволяют создавать сети с размером в диапазоне от 16 до 110 миллиметров . То есть, их можно прокладывать как на наружных, так и внутренних конструкциях. Гомологический ряд размеров представлен следующими показателями: 10 – 16 – 20 – 25 – 32 – 40 – 50 – 63 – 75 – 90 – 110 миллиметров. Стандартная длина составляет 6 метров.

1. Максимальное давление водопровода из полипропилена может составлять до 20 атмосфер.
2. При качественно монтаже не происходят протечки жидкости или разгерметизация сети.
3. Устойчивость к низким температурам, позволяющая применять при устройстве наружного водопровода открытого вида. Эластичность материала компенсирует изменение объема даже во время замерзания воды.

Но главным преимуществом изделий из такого материала является их значительно более низкая цена по сравнению с другими видами продукции.

К недостаткам полипропиленовых труб относят особенность материала при температуре +140 градусов размягчаться, а при достижении +170 – изделие просто оплывает. При нагревании они способны значительно удлиняться и провисать.

Разводка водопровода в частном доме. Схемы разводки Разводку водопровода производят по двум принципам: последовательно и параллельно. Способ прокладки зависит от количества «мокрых точек» в доме: чем их больше, тем сложнее схема.

Для частного дома выбор схемы лучше сделать на начальном этапе, проект экономит трудозатраты и деньги.Типы разводок:

1. Тройниковая.
2. Проходная.
3. Коллекторная.
4. Смешанная.

открытая и скрытая

от способа прокладки не зависит схема трубной разводки. проложить трубы можно только двумя способами: скрытно — спрятать в стене или в пол и открыто — проложить на виду.на выбор способа прокладки влияют эстетические предпочтения. в основном для скрытой прокладки используют пп-трубы, их прячут под гипсокартоном, замоноличивают в бетонную стяжку. при укладке в монолит трубопровод помещают внутрь внешней защитной трубы.минус закрытого метода — в необходимости вскрытия стены для проверки и поиска возможного места повреждения и ремонта трубопровода. чтобы облегчить поиск повреждения, трубы закрывают лишь частично, оставляя отрытыми места, где располагают трубопроводную арматуру: краны и фитинги.

"Скрытая прокладка трубопровод"

Открытым способом трубы прокладывают после отделочных работ. Открытая прокладка ненамного уменьшает площадь помещения, но удобна в обслуживании, ремонте при замене или перепланировании сантехузлов.

Коллекторная (лучевая)

"Схема коллекторной разводки"

Схема с применением коллектора подразумевает наличие нескольких значимых потребителей воды: две ванных комнаты, отопительный котел, бойлерная, посудомоечная и стиральная машина, кухня и т. д. Коллекторная схема — это подключение каждого узла независимо друг от друга, по отдельному контуру с собственным краном, которым перекрывают подачу воды.У коллектора два плюса:

1. Стабильное давление независимо от нескольких одновременно работающих сантехнических узлов.
2. Ремонт контуров водопровода без отключения в доме воды — только участка, где обнаружен дефект.

Минусы коллекторной схемы:

1. Сложный монтаж требует привлечения профессиональных мастеров.
2. Отдельное помещение в доме. Коллектор с другими элементами инженерной сети устанавливаются в котельной или специальном техническом помещении: например, в бойлерной.
3. Высокая цена. Большие трудозатраты, дорогие трубы и другие элементы коллекторного узла.

Для корректной работы коллектора потребители воды подключают трубу с диаметром, соответствующим диаметру отвода от стояка.

"Присоединение коллектора"

смешанная или комбинированная схема

компромиссное и выгодное решение для прокладки трубопроводов в доме — это сочетание тройниковой разводки и применения коллектора.монтаж коротких участков водопровода выполняется последовательно. большая часть трубопровода собирается с помощью коллектора — это так называемый «замкнутый цикл» с циркуляцией воды.комбинированную прокладку труб применяют, чтобы упростить работы в доме. при смешанном водоснабжении холодную воду пускают по «глухой» разводке. схема подачи воды в этом случае — тупиковая.горячую воду подают по замкнутой циркуляционной схеме. вода движется по кругу с одинаковой температурой. благодаря коллектору в ней не чувствуются гидроудары (скачки давления).

тройниковая

последовательная схема состоит из двух труб для горячей и холодной воды гвс и хвс, прокладываемых от стояка. при этом трубу с горячей водой прокладывают выше холодной. это нужно для того, чтобы на холодном трубопроводе не образовывался конденсат.трубопровод размещают горизонтально вдоль точек водопотребления.от магистрали с помощью тройниковых фитингов подключают вертикальный водоотвод, оканчивающийся водорозеткой, к которой присоединяют смеситель любо другой прибор расхода воды: краны в ванной, на кухне, в туалете. отсюда и название разводки — тройниковая.минус тройниковой схемы:зависимость давления воды от количества одновременно действующих устройств, потребляющих воду. чем больше смесителей работает, тем меньше напор.

Проходная разводка

Для трубопроводов проходной схемы используются проходные водорозетки под пропиленовые, металлопластиковые и полипропиленовые трубы. При последовательном монтаже трубы прокладывают от стояка до водных розеток, от одного прибора водопотребления к следующему.

"Последовательная схема"

В случае единовременного применения только одной точки водоразбора — достаточно проложить трубопровод наименьшего диаметра.

1. Для полипропиленовых труб — 20 мм.
2. Для полиэтиленовых и металлопластиковых — 16 мм.

При использовании одновременно нескольких точек потребления воды — диаметр трубопровода увеличивается.

Внутренняя разводка водопровода в квартире. Разводка водопровода в квартире: какие трубы использовать, как правильно сделать водоразводку - схемы, фото, рекомендации по монтажу

При строительстве частного коттеджа на индивидуальном участке первым делом к объекту подводят источник электроэнергии и водоснабжения. Когда покупатель приобретает жилье в многоквартирном доме, то в любом варианте, черновом или с отделкой, есть перечисленные выше коммуникации. Но в обоих случаях новые жильцы должны развести все так, чтобы они подходили ко всем точкам врезки – к раковине и посудомойке на кухне, к сантехнике и стиральной машине в ванной комнате и пр. В статье мы рассмотрим схемы разводки водопровода в квартире своими руками, дадим рекомендации по монтажу.

С чего начинается правильное соединение

Верный подход – это заблаговременное планирование. Именно создание схемы, проекта представляет половину успеха. На плане понадобится указать все точки водозабора, а также просчитать приблизительную мощность напора, сколько литров жидкости в среднем будет потребляться.

Таким образом, начало работ по водоразводке – это предварительное доскональное изучение всей информации. Мы рекомендуем полностью дочитать статью, ознакомиться с последовательностью работ, нюансами монтажа, а также разновидностями труб и схем подключения водного ресурса.

Важность правильного проектирования

Нельзя недооценивать, насколько важно составить подробный проект. Неверно созданная схема разводки может привести к скорому возникновению неисправностей – слабому напору, износу, а также к различного рода протечкам. По сути, задача проектировщика проста – провести линии от центрального стояка многоквартирного дома, минуя или проходя через водонагреватель, к каждой из точек расхода жидкости, но на деле мастер сталкивается с массой нюансов.

Усложняют схему наличие нескольких санузлов, а также использование бытовой техники, требующей подключения к водопроводу. Чем больше сантехнических объектов, тем выше нагрузка на всю систему, более сложный проект требуется создать.

В итоге вот какие проблемы помогает решить верно сделанное проектирование:

• делает лучше основные характеристики водопровода;
• снижает издержки на монтаж и эксплуатацию;
• облегчает проведение ремонтных работ в дальнейшем.

Какими водопроводными трубами делать разводку воды в квартире

Мы расскажем о распространенных типах, используемых при строительстве многоквартирных домов. Можно произвести их замену на другой материал из списка. Они различаются по стоимости, срокам эксплуатации, экологичности, дополнительным уникальным характеристикам. Рассмотрим виды.

Медные

Их плюсы:

• антикоррозийные свойства;
• невосприимчивость к сильному нагреву – до 250 градусов;
• эластичность, что снижает вероятность механических повреждений;
• можно делать наиболее нестандартные конфигурации, со множеством изгибов.

Минусы:

• при контакте с алюминием или сталью появляется гальваническая пара;
• монтаж осуществляется с помощью специальных припоев;
• большая проводимость тока.

Металлопластиковые

Достоинства:

• совсем не образуется ржавчина;
• внутри стенки гладкие, не формируются отложения из примесей;
• легко соединять фрагменты резьбовыми втулками;
• большая эластичность.

Недостатки:

• не подходят для скрытой прокладки, поскольку резиновые уплотнительные кольца могут со временем ссохнуться и растрескаться, пропускать жидкость.

Из полибутилена

Они хорошо переносят жидкость, нагретую до 90 градусов. Технология пайки очень надежная, поэтому стыки получаются долговечными. Но материал отличается дороговизной, его применяют достаточно редко, в основном, при создании теплых, обогреваемых полов.

Полиэтиленовые

Имеют дополнительное армирование, но все же считаются не самыми прочными. В связи с этим их не рекомендуется прокладывать в крупных водопроводных сетях. Внутри может поддерживаться давление, не превышающее 3,5 атмосфер. Если от источника напор идет больше, то следует подключить редуктор, он снизит этот параметр. Есть один большой плюс, актуальный скорее не для квартир, но для частных домов, – разрешено замерзание жидкости.

Из поливинилхлорида

Положительные стороны:

• устойчивость к химикатам;
• разрешен нагрев питьевой жидкости до 80 градусов.

Отрицательные:

• плохо реагирует на прямое попадание солнечных лучей;
• давление – не более 3,5 атм., в обратном случае возможен разрыв спаянного шва.

Из полизопропилена

Отличный вариант для разводки ХВС и ГВС в квартире или офисе. Соединения образуются просто — используется метод пайки. Стыки — надежные, выдерживают до 12 атмосфер. При этом жидкость может быть нагрета до 130 градусов. Изнутри поверхность несколько шероховатая, но отложения солей не образуются. И все это дополняется низкой ценой материала.

Расчет необходимых стройматериалов

Размер зависит от количества сантехники и бытовой техники, которая потребляет ресурс. В средней квартире обычно для стояков достаточно 20-22 мм диаметра, а для отводов – 16-18 мм.

Количество фитингов, а также общая длина трубопровода рассчитывается исходя из проекта. Однако мы рекомендуем взять на 10% больше.
