Выше мы рассмотрели ряд требований, которые следует учесть уже при составлении схемы отведения стоков до приобретения комплектующих. В процессе практических работ возникают другие вопросы, которые следует разрешить. Постараемся коротко изложить несколько полезных советов:

1. Одно из важнейших правил, которое необходимо соблюдать при укладке канализационных труб, – обеспечение их уклона на горизонтальных участках в пределах 2-3º, чтобы соблюсти оптимальные условия слива отходов. В любом случае наибольший уклон не должен превышать 15º, то есть 15см на 1м. При этом от точки подключения до горизонтальной трубы допускаются участки с уклоном более 15º при длине не более 1,5м. Все о правилах выбора уклона подробно изложено в статье «Какой уклон должен быть по СНИП у трубы канализации на 1 метр в частном доме? »
2. Рекомендуется обеспечивать одинаковый уклон трубопроводов одного диаметра на протяжении всей канализационной системы. Например, если на первом этаже задан уклон труб 50мм, равный 3º, значит, и на втором для аналогичного диаметра уклон будет тем же.
3. При большом удалении сантехнического прибора от стояка для соблюдения необходимого уклона слив сантехники поднимается на значительную высоту. Данное условие бывает трудно выполнить, например, для ванной или душевой кабины. В таком случае в частном доме удобнее всего разместить канализацию на потолке нижнего этажа. В квартире подобное невозможно и придется размещать сантехнический прибор повыше или углублять слив в перекрытие.

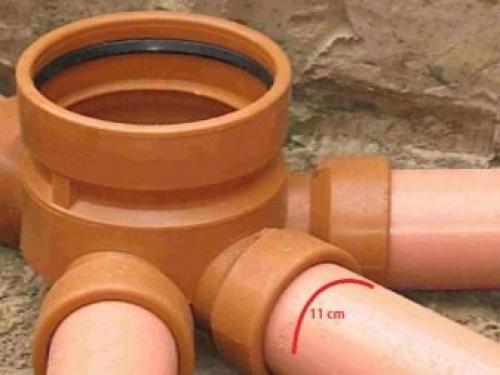

4. Разводку по дому удобнее выполнить трубами ПВХ, а вот для трубопровода, обеспечивающего соединение с местом сбора отходов, лучше использовать трубу ПНД, так как ее можно уложить без стыков.
5. При монтаже трубопровода раструбы всех элементов должны быть направлены против движения стоков.
6. Если канализационная труба заливается в бетон, рекомендуется ее обернуть гофрокартоном, чтобы обеспечить в дальнейшем возможность тепловых перемещений. В данной ситуации все узлы надежнее уплотнить с помощью герметика. При этом лучше использовать оранжевые трубы наружного применения с утолщенными стенками.
7. При проходе через стену зазор вокруг трубы можно уплотнить монтажной пеной. При этом выход через фундамент дома заделывают цементным раствором, дабы не позволить грызунам попасть в помещение.

Внутренняя разводка канализации в частном доме. Как сделать канализацию в частном доме?

Обеспечение комфорта и качественной жизни в загородном доме является важным моментом для любого владельца такой постройки. Одним из факторов, которые позволяют обеспечить комфортную жизнь, является удобство оттока использованной воды и продуктов жизнедеятельности. Правильно рассчитанная на стадии проектирования и впоследствии правильно построенная канализация в частном доме будет залогом длительной эксплуатации, при которой не возникнет никаких проблем. Подобную конструкцию можно создать своими руками, если подойти к вопросу с максимальной ответственностью.

Основные требования

Во избежание каких-либо проблем в процессе создания канализации в собственном доме, лучше всего максимально следовать в данном процессе всем требованиям и стандартам, что расписаны в нормативной документации – СНиП. В этом случае все точно будет функционировать безотказно на протяжении длительного периода времени.

В какой угодно постройке, где проложен водопровод и есть забор воды, должна быть выполнена система, которая будет выводить стоковые массы. Механизмы водоотвода должны быть созданы и на участках. В целом такая сеть сможет не только обеспечить комфортную жизнь, но и не навредит экологии, а также существенно увеличит время пользования зданием.

Обычно канализация состоит из следующих систем:

• ливневой, которая отводит воду;
• наружной;
• внутренней.

Их необходимо проложить так, чтобы были соблюдены различные строительные сантребования к канализации в собственном доме.

Среди таких требований можно назвать:

• обеспечение нормального очищения;
• отсутствие риска в вопросе затопления постройки;
• обеспечение необходимого объема сточных вод;
• герметичное накапливание и транспортировка сточных вод.

Если говорить о требованиях к внутренним системам такого типа, то состоять они должных из следующих элементов:

• стояка, к которому прикрепляются все трубы;
• разведения труб, что осуществляет перекачивание сточных вод в направлении стояка;
• сантехприборов для водоотвода.

По нормам в механизме, часть которого расположена в постройке, должно быть достаточно места для свободного транспортирования жидкости от мест, где осуществляется слив до труб, которые осуществляют вывод за пределы постройки. При прокладывании канализации внутри постройки используют трубы из чугуна либо каких-то полимеров. На выходе размер такой трубы должен составлять 11 сантиметров. Естественно, что в данном механизме должна быть еще и вентиляция. Обычно ее проводят через стояк. Над каждым элементом делают вытяжное место, выходящее на крышу.

Если говорить о проекте наружных систем, то его создание осуществляется с учетом требований, прописанных в СНиП за номером 2.04.03-85.

По этому нормативному документу следует учесть следующие моменты:

• в механизме должны устанавливаться колодцы для обслуживания и очищения;
• для вычищения стоков нужна установка с применением биометодов;
• если речь идет о самотечной сети, то применяют полимерные, керамические или асбестоцементные трубы;
• трубы, которые размещены за границами постройки, должны быть в диаметре около пятнадцати сантиметров и заложены на уровне десяти-двенадцати сантиметров;
• если в строении мало этажей, то можно скооперировать несколько домов в единую сеть;
• если нельзя устроить самотечную систему, то лучше сделать выбор в пользу напорной канализации.

Еще один важный момент – подбор конструкции. Это действительно важно при проектировании канализационной автономной сети.

Тут могут быть три варианта септиков, которые используются:

• аэротенки;
• накопительный септик;
• очистной.

Теперь скажем о них чуть подробнее. Аэротенки – новейшие решения с использованием нескольких очистительных методик. После применения подобного септика жидкость очищается почти до 100-процентного значения. Воду можно легко выводить в землю, водоем и применять для полива. Септик накопительной категории является улучшенным вариантом выгребной ямы, в которой очистка не осуществляется, а лишь собираются стоки. Когда септик наполняется до определенного уровня, появляется необходимость его очистки. Обычно это осуществляется при помощи специального ассенизаторского оборудования.

Если говорить об отличиях от выгребной ямы, то никакой фильтрации в грунт в этом случае не осуществляется. Это значит, что никакого вреда экологии не наносится. Но все же данный вид септика применяется в последние годы крайне нечасто по причине дороговизны стоимости услуг специальной ассенизаторской техники. Такой тип можно использовать лишь тогда, если в доме вы проживаете сравнительно нечасто.

Схема канализации в одноэтажном частном доме. Какую канализацию лучше сделать в частном доме

Устройство канализации в частном доме состоит из разводки по помещениям и наружной сети. Внутри система может включать в себя один или несколько вертикальных стояков, к которым примыкают трубы с меньшим диаметром. По этим трубам, обязательно располагаемым с уклоном, сточная вода движется самотёком от точек расхода до места общего слива.

Устройство самотечной канализации в строящемся доме

Какие нюансы учесть при разводке труб

Попадая в стояк, вода под действием гравитации опускается вниз и поступает во внешний трубопровод большего диаметра, соединённый либо с центральной магистралью, либо с локальным накопительным или очистным сооружением.

При разработке схемы нужно учитывать несколько простых правил:

• Лучший вариант разводки для частного владения – это когда в схеме присутствует всего один стояк. А это возможно только тогда, когда санузел и кухня сконцентрированы в одной части дома и их разделяет только перегородка. Именно поэтому в квартирах эти помещения чаще всего располагаются рядом.
• К стояку идёт подводящая труба, к которой, как на фото снизу, подсоединяются все сантехнические приборы. Уклон труб диаметром до 80 мм должен составлять порядка 2 см на 1 м/п.
• Точки слива воды из приборов должны располагаться так, чтобы унитаз находился к стояку ближе всего – в этом случае, место его присоединения к отводной трубе окажется в самой низкой точке. Это важно, так как в противном случае стоки из унитаза могут попадать в отверстия для слива из других приборов.

Стояк в санузле

Совет: на трубе, идущей от посудомоечной машины и кухонной раковины, желательно установить жироуловитель.

Схема с жироуловителем

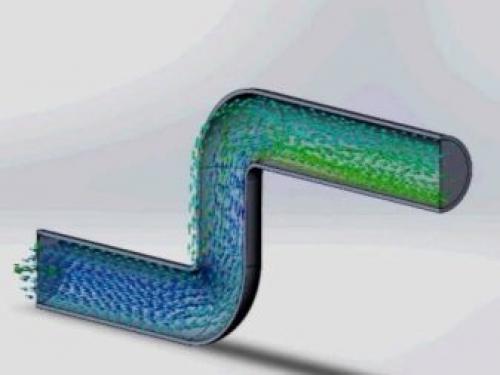

• По возможности, нужно избегать лишних поворотов трубопровода, так как именно в этих местах чаще всего и случаются засоры. Но если без них не обойтись, поворот нужно сделать как можно более плавным. Так, чтобы получить прямой угол, используют либо 3 колена по 30, либо 2 по 45 градусов.

Колено в 45 градусов

На заметку: чтобы не огибать дом, выход трубопровода из него должен располагаться с той стороны, где находится автономное очистное сооружение или центральный трубопровод.

Ввод канализации в дом в непосредственной близости от септика

Какие материалы лучше использовать

Сегодня уже не только в частном строительстве, но и в многоэтажках, для сборки канализационных трубопроводов используют не тяжёлую чугунину, а лёгкий, прочный и недорогой пластик, стыки которого заделываются полимерным герметиком.

Ассортимент смазок и паст для канализационных труб велик

При соединении сливного отверстия санитарного прибора с отводной трубой, очень важно устраивать гидрозатворы, роль которых играют U-образные трубы. Постоянно находящаяся в их изгибе вода является препятствием для проникновения в помещение зловонных запахов из канализации.

Пример устройства гидрозатвора

Ниже приведены сечения труб (в миллиметрах) для монтажа ветвей разводки, в зависимости от вида санитарного оборудования:

1. ванна, раковина и душевой слив, если труба общая – 50;
2. если всё по отдельности – 40;
3. биде — 30 или 40;
4. унитаз – 100

Примечание: эти цифры актуальны при условии, что унитаз находится в 1 метре от стояка, а остальные точки слива – не дальше 3-х. Если эти расстояния больше, диаметр труб придётся увеличивать.

Для стояка, в который идёт не только вода из кухни, но и стоки из туалета, трубы берут диаметром 100 или 110 мм. Такое же сечение должно быть у любого стояка в. Если же в доме туалета нет, а только душ и кухонная мойка, трубы размером 50 мм для установки стояка вполне достаточно.

Наружная канализация в частном доме. Обстоятельства и схема укладки внешней канализации

Наружная часть канализационной системы в частном доме соединяет трубопроводной сетью выходное отверстие внутреннего стока с емкостью для накопления отходов, расположенной на участке, либо с центральной канализацией. О внутренней разводки в доме читайте в статье «Прокладка внутренней канализации в частном доме своими руками, схема монтажа и разводки канализационных труб» . Укладка внешних канализационных труб осуществляется по разработанной заранее схеме, учитывающей следующие обстоятельства:

• особенности рельефа местности;
• погодные условия;
• удаленность колодцев и водоемов;
• общий объем стоков, зависящий от количества постоянно проживающих в доме людей;
• глубину промерзания почвы и ее состав;
• пути подъезда машины ассенизатора при необходимости.

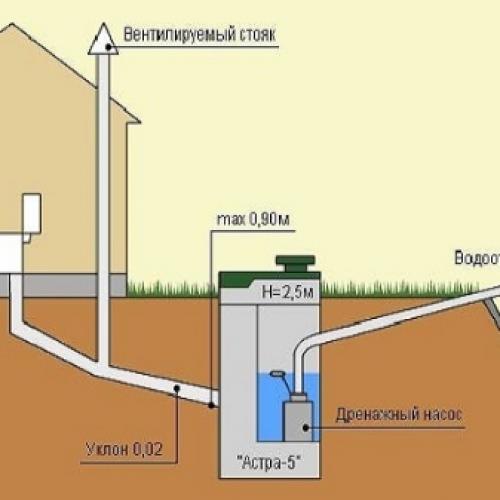

В схеме укладки внешней канализации обязательно нужно предусмотреть ее вентиляцию, так как в противном случае с течением времени неприятные запахи будут проникать в жилые помещения. О правилах устройства вентиляции канализации читайте в статье «Как правильно сделать своими руками вентиляцию канализации в частном доме» . Вентиляция обустраивается с помощью фановой трубы, которую можно расположить на крышке септика или на участке трубопровода, проходящего от дома к накопительной емкости стоков.

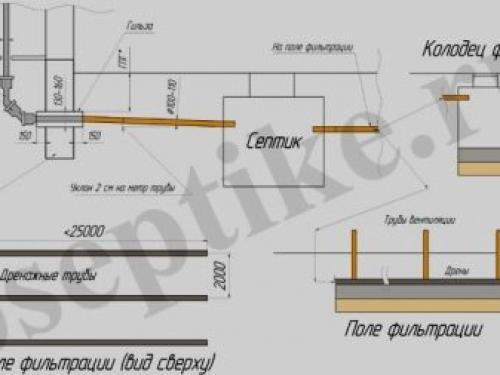

Схема обустройства автономной наружной канализации

Септик оборудуется в нижней точке геологического рельефа местности участка. Такое расположение позволяет наиболее оптимально выполнить монтаж наружной канализации. Ее следует прокладывать по прямой линии к расположению выходной трубы внутренней системы удаления сточных вод.
