Система автоматического полива— комплекс оборудования, которое без участия человека подает воду к растениям. От человека нужно только собрать и подключить систему, а затем настроить ее, выбрав время полива и количество воды. Далее остается только следить за правильностью работы.

И зчего состоит и как работает система

Система автополива состоит из таких элементов:

1. Источник воды. Это может быть бак, бочка, колодец, скважина. Запитываться полив может напрямую от источника, или к нему может подводиться линия от другого трубопровода (к примеру— от скважины идет труба в дом, а от этой трубы идет ответвление на автополив).
2. Насос или насосная станция. Создает и поддерживает давление в трубопроводе. В небольших системах возможна работа без насоса, самотеком (источник воды в этом случае должен находиться выше уровня земли на 1.5-2 м).
3. Контроллер (блок автоматики). Есть модели для установки в доме либо на улице (уличные варианты дороже примерно на 25-40%). Управляет автополивом: включает-выключает подачу воды, «отмеряет» количество воды, регулирует график полива. Местоположения. Есть блоки только для установки в теплом сухом помещении, а есть модели, которые можно устанавливать на улице. Цена зависит от количества обслуживаемых зон: может быть от 2 до 99. Чем больше зон может контролировать пульт, тем он дороже.
4. Трубы (чаще всего из полиэтилена низкого давления). По ним вода будет поступать от источника до участка, и разводиться по участку до каждого растения (или до оросителей, если это дождевание). Трубы закапываются в землю, на глубину около 40 см, либо пускаются по поверхности земли. Отрезки соединяются фитингами.
5. Тройники, фитинги. Нужны для разветвления и соединения отрезков труб.
6. Электромагнитный клапан. По сигналу от контроллера открываются или закрываются, подавая воду. Клапана ставятся на зонах полива (то есть не перед каждой точкой, а перед каждым отрезком трубы, идущим к«своей» грядке). Клапана монтируются в земле в боксы с крышкой, чтобы к ним был доступ без раскапывания.
7. Дождеватели (если это система с дождеванием). Могут подавать воду как водном направлении веером, так и вокруг себя (на 360º).
8. Фильтр. Элемент необязательный, но рекомендуемый, чтобы не засорялись распрыскиватели. Ставить его лучше на участке от емкости до насоса, или после насоса.
9. Понижающий редуктор. Ставится в системах с насосом на линии капельного полива (чтобы капельный шланг не порвало из-за высокого давления воды).

Поливная система для полей. Назначение и основные виды техники для орошения

Основное назначение орошения: получение гарантированных урожаев сельскохозяйственных культур независимо от складывающихся погодных условий за счет управления водным и связанным с ним воздушным, тепловым, солевым, микробиологическим и питательным режимами в почве.

В соответствии с ГОСТ 26967–86 «Гидромелиорация. Термины и определения» в области орошения действуют термины и определения, которые с некоторыми сокращениями приведены ниже.

Орошение земель – гидромелиорация с подводом воды на земли с недостаточной природной водообеспеченностью.

Оросительная система – гидромелиоративная система для орошения земель.

Осушительно-оросительная система – оросительная система с осушительной сетью на орошаемых землях.

Способ орошения земель – комплекс определенных мер и приемов распределения воды на поливном участке и (или) превращения водного потока в почвенную и атмосферную влагу.

Поверхностное орошение – орошение земель с распределением воды по их поверхности.

Аэрозольное орошение – орошение мельчайшими каплями воды для регулирования температуры и влажности приземного слоя атмосферы.

Подпочвенное орошение – орошение земель путем регулирования уровня почвенно-грунтовых вод.

Внутрипочвенное орошение – орошение земель путем подачи воды непосредственно в корнеобитаемую зону изнутри.

Локальное орошение – орошение ограниченного объема почвы вблизи растения.

Капельное орошение – локальное орошение с помощью поливных капельниц.

Дождевание – поверхностное орошение искусственным дождем.

Импульсное дождевание – дождевание в импульсном режиме.

Полив – однократное искусственное увлажнение почвы и (или) приземного слоя атмосферы.

Промывной полив – полив, проводимый с целью уменьшения содержания в почве вредных для растений веществ.

Влагозарядковый полив – полив, проводимый с целью увеличения запаса воды в почве к началу вегетационного периода.

Противозаморозковый полив – полив с дождеванием для защиты растений от заморозка.

Удобрительный полив – полив водой, содержащей питательные вещества для растений.

Полив напуском – полив почвы с помощью поливных полос.

Полив затоплением – полив почвы путем заполнения поливных чеков.

Оросительная сеть – гидромелиоративная сеть для подвода воды от водоисточника к поливному участку.

Поливная сеть – гидромелиоративная сеть, предназначенная для распределения воды по поливному участку.

Ороситель – водовод проводящей оросительной сети, подающий воду к одному поливному участку.

Распределительная борозда – гидромелиоративная борозда временной поливной сети, распределяющая воду между поливными бороздами или полосами.

Поливная борозда – гидромелиоративная борозда, распределяющая водный поток по поверхности почвы с одновременным просачиванием воды через ее дно и откосы.

Поливная полоса – обвалованная полоса земли, имеющая продольный уклон и горизонтальная в поперечном сечении, затапливаемая водным потоком с одновременным просачиванием в почву.

Поливной участок – участок орошаемых земель, обслуживаемый одним оросителем при одинаковых способах полива, поливной технике и режиме орошения.

Поливная техника – совокупность машин, механизмов и орудий для осуществления полива.

Поливная машина для орошения – передвижная машина для распределения и подачи воды на поливном участке.

Дождевальная машина – поливная машина с рабочими органами для дождевания.

Дождевальная установка – установка для позиционного полива дождеванием.

Дождевальный аппарат – рабочий орган с подвижными частями для получения и распределения искусственного дождя по площади полива.

Дождевальная насадка – рабочий орган для получения и распределения искусственного дождя по площади полива, не имеющий подвижных частей.

Режим орошения – совокупность норм и сроков поливов.

Оросительный период – часть вегетационного периода от начала первого полива до окончания последнего полива сельскохозяйственной культуры.

Межполивной период – период между двумя следующими один за другим поливами.

Гидромодуль – объем воды, подаваемый на единицу орошаемой площади в единицу времени.

Оросительная норма – объем воды, подаваемый за год на единицу площади нетто поливного участка.

Поливная норма – объем воды, подаваемый на единицу площади нетто поливного участка за полив.

Допустимая интенсивность дождевания – интенсивность искусственного дождя, при которой не образуется поверхностный сток.

Поливочная система для газона. Система полива с дождевателями

Монтаж системы автополива газона, оснащенной дождевателями, предполагает выполнение работ по определенному плану. Прежде всего необходимо составить проект: нарисовать план участка, отметив на нем зоны, нуждающиеся в орошении. В соответствии с площадью полива и формой газона вычисляется необходимое количество дождевателей, их вид и марка, на план наносится схема их размещения. Следующим шагом будет определение места подключения электропитания системы и водозабора (водопровод, скважина или колодец).

Пример схемы автополива с дождевателями

Принцип работы системы заключается в следующем: к точке водозабора подключается насос или насосная станция, которая подает воду через фильтр и электромагнитные капаны по трубопроводу к дождевателям. Если не хватает дебита (мощности) точки водозабора или давления воды, то вода сначала закачивается в накопительную емкость, а из нее подается в систему орошения. Трубы подачи воды укладываются в траншеи. Для автоматического управления система подключается к контроллеру.

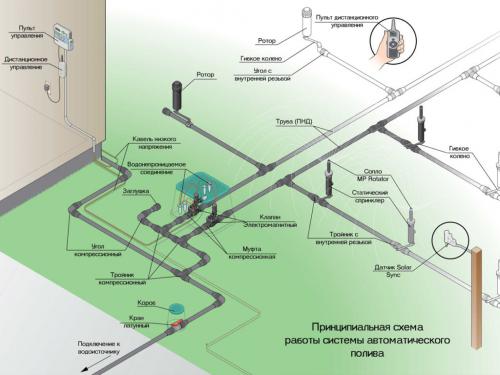

Автополив газона — принципиальная схема системы (ист: poliv.ua)

Оборудование для полива газона

1. Насос или насосная станция.

С помощью насоса или насосной станции вода доставляется из точки водозабора (скважины, колодца, водопровода) в зону полива. Чтобы система работала правильно, важно не ошибиться с мощностью оборудования.

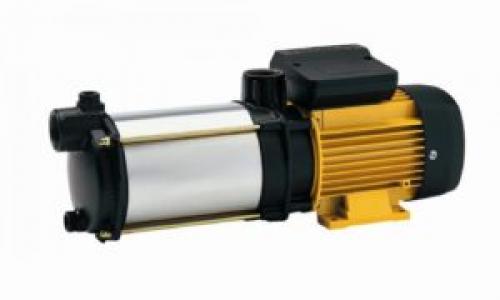

Насос для системы полива

Для начала определим необходимый расход воды на полив газона.

Расход воды одного дождевателя в минуту умножаем на количество дождевателей. Например, 2 л/мин * 10 шт.= 20 л/минуту расход всех дождевателей системы или 20*60=1200 л в час = 1,2 куб.м в час.

Чтобы дождеватели работали, давление воды в системе должно отвечать требованиям производителя (это значение можно найти в инструкции). При этом радиус поливаемого сектора зависит от величины давления.

Например, роторный дождеватель Hunter PGJ-12:

• рекомендуемый диапазон давления : от 1,7 до 3,8 бар;
• расход воды: 2,2 — 20,5 л/мин,

при минимальном секторе полива расход воды в час 10 дождевателей составит 2,2*10*60= 1320 л/час =1,3 куб.м в час

В инструкции к насосу обычно указывается его производительность (куб м/час) и напор (в метрах). 10 метров примерно равны 1 бар.

Например, насосная станция Джилекс Джамбо 50/28 Ч-14 :

• производительность 3 куб.м в час
• напор 28 метров = 2,8 бар

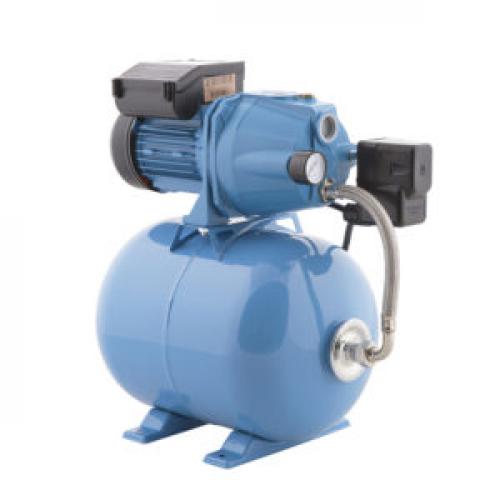

Насосная станция (насос вместе с гидроаккумулятором)

Следует учитывать, что при проходе воды по трубам часть давления теряется. Эта потеря составляет примерно 1-1,5 бара на 100 метров.

В результате расчета мы выяснили, что мощность данной насосной станции с запасом покрывает потребности автоматического полива из 10 дождевателей. (Учтите, что более мощное оборудование стоит дороже.)

Если система автополива подсоединяется напрямую к водопроводу, необходимо замерить давление воды в нем с помощью манометра. Замеры производятся дважды – при одном включенном кране, который обеспечивает только систему полива и при двух-трех включенных кранах. Далее определяем расход воды в минуту с помощью секундомера и емкости с известным объемом (например, 10-литровое ведро).

Если водоснабжение будет обеспечиваться водой из скважины, необходимо учесть ее дебит (указывается в паспорте скважины). Если паспорта скважины нет, измерения проводят также, как в случае с водопроводом.

Вычисляем необходимый суточный объем воды, исходя из нормы полива газона. Норма полива газона — 10 литров на кв. метр, соответственно:

S (площадь газона) м.кв. * 0,01 м.куб. /м.кв. = суточный объем воды для полива м.куб.

Делим суточный объем на время полива (не более 6 часов). Полученный результат не должен превышать максимальный дебит скважины. Если дебита скважины не хватает даже при увеличении времени полива, необходимо установить накопительную емкость. Емкость должна успевать накапливаться за время между поливами.

Какой насос нужен для системы автоматического полива газона?

Наиболее подходящими для организации автополива считаются центробежные насосы. Такие насосы отличаются простотой эксплуатации, способностью поддерживать постоянное давление продолжительное время, надежностью.

Для правильной работы емкость насоса перед включением должна быть наполнена водой.

Насос может быть погружным и поверхностным.

2. Фильтр.

При осуществлении полива из колодца или скважины в систему могут попасть микрозагрязнения – частицы почвы, ила, песка. Чтобы избежать засорения форсунок дождевателей и продлить срок их службы, необходима установка фильтра.

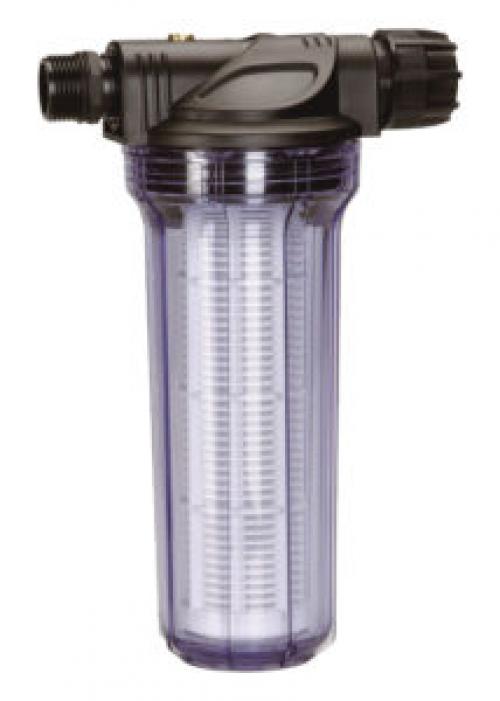

Фильтр

3. Регулятор давления.

Если давление в системе непостоянное, то для правильной работы системы автополива необходим специальный регулятор, который поддерживает предустановленное давление воды на выходе.

Готовая система капельного полива. Критерии выбора магазинной системы капельного орошения

Если вы решили не заморачиваться с самостоятельным изготовлением системы, а купить готовую в магазине, вас ждет огромный выбор всевозможных устройств с разным уровнем функциональности и цен. В целом, стоимость подобных систем невелика, и поэтому установку автоматического капельного полива может позволить себе любой дачник или садовод.

Перед тем как отправиться в магазин, необходимо в первую очередь определиться с вашими потребностями, а именно:

• нужна ли вам максимальная автономность, или же вы готовы мириться с периодическим наполнением резервуаров и самостоятельным пуском воды без таймера;
• в каком месте вы хотите использовать купленную систему. Это может быть как открытый грунт, так и теплица, клумба или парник. Некоторые модели эффективны только для своих мест эксплуатации;
• на какую площадь орошения вы рассчитываете и сколько растений хотите объять поливной сетью? Некоторые наборы очень скромные и подходят для малых нужд, другие напротив – позволяют развернуться по полной;
• требуется ли вам долговечность, или вы готовы купить недорогой набор на несколько сезонов с последующей заменой всех компонентов после их деформации.

Ответив на эти вопросы, вы будете точно знать, какая система автополива вам понадобится. Если вы делаете ставку на автономность, следует выбирать водопроводные системы, которые могут осуществлять забор поливной воды прямо из сети высокого давления и работать по электронному таймеру. Если вам нужна небольшая тепличная система – подходят простые варианты стоимостью менее 1000 рублей, рассчитанные на небольшую длину грядок и малое количество растений. Если же у вас целый огород, требующий полива, тогда придется присмотреть более мощные аналоги с множеством линий и капельниц.

Из технических параметров рекомендуем обратить внимание на следующие пункты:

• Шаг ленты – это расстояние между отверстиями, которые подводят воду до корневой системы отдельного растения. Немаловажный параметр, поскольку от него зависит частота посадки ваших саженцев.
• Толщина ленты – от этого параметра зависит не только пропускная способность системы, но также и ее долговечность. Ленты с большим диаметром, как правило, более надежны и устойчивы к воздействию среды.
• Рабочее давление – некоторые системы не рассчитаны на большой напор. Если ваша водопроводная сеть имеет повышенный напор, необходимо учитывать это во время приобретения изделия.
• Расход воды – максимально возможный расход воды на одну капельницу. Исходя из этого параметра, можно рассчитать, сколько воды будет требоваться для орошения и с какой скоростью она станет расходоваться.
