Правила организации водоснабжения частного дома

Схема водоснабжения дачного дома. Схема с гидроаккумулятором и насосной станцией

12.12.2021 в 12:55

Схема водоснабжения дачного дома. Схема с гидроаккумулятором и насосной станцией

Эта система водоснабжение частного дома из колодца и скважины обеспечивает стабильное давление, потому можно подключать любую технику. В ее основе тоже лежит насос, но подает воду он в гидроаккумулятор, а управляется системой автоматики. Если все эти компоненты объединены в одно устройство — оно называется насосной станцией.

Схема водоснабжения частного дома с гидроаккумуляторомСхема водоснабжения дачного дома. Схема с гидроаккумулятором и насосной станцией

Гидроаккумулятор для водопровода — железный бак, разделенный эластичной мембраной (резиновой) на две части. В одной части закачан под определенным давлением газ, во вторую поступает вода. Заполняя бак вода, растягивает мембрану, сжимая газ еще больше, из-за чего в системе и создается давление.

Принцип работы системы водоснабжения с гидроаккумулятором такой:

  • Насос включается, качает воду, создавая заданное давление в системе. Оно контролируется датчиками. Их два: верхнего и нижнего порога давления. При достижении верхнего порога датчик отключает насос.
  • При открывании крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода подается снова, выравнивая его.

Такая система автономного водоснабжения дает более высокий уровень комфорта. Но для ее организации требуется больше средств: насосная станция и гидроаккумулятор достаточно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей) для чего должен стоять хороший фильтр. Есть требования и к трубопроводу (гладкие внутренние стенки) и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании в качестве источника воды колодца, он должен иметь хороший дебет (вода должна поступать быстро), что не всегда возможно. Потому такие схемы чаще реализуются со скважинами.

Водоснабжение частного дома под ключ. Монтаж септика и системы водоснабжения в частном доме

Так как в небольших населенных пунктах и дачных поселках отсутствует центральный водопровод, то подача воды в дом осуществляется двумя способами: скважинное водоснабжение дома и водоснабжение дома из колодца. Система водоснабжения частного дома обеспечивает удобства проживания и комфорт для его жильцов, обеспечивая как питьевой водой, так и холодной и горячей водой для санитарно-гигиенических нужд.

Наша компания занимается установкой систем канализации и водоснабжения в частном доме из скважины или колодца, начиная от разводки труб по участку и заканчивая установкой сантехники в доме. По желанию заказчика возможен ремонт и монтаж отдельных узлов системы водоснабжения. Оборудование для работы и все необходимые материалы компания по договору с Заказчиком закупает самостоятельно, либо производит монтаж оборудования Заказчика. Мы оказываем все необходимые услуги и работы по созданию надежных систем водоснабжения и водоотведения для домов, установки септиков и станций биологической очистки. Наша компания с опытом работы 10 лет выполняет все работы по правилам и нормам с привлечением современных технологий и оборудования. Водоснабжение загородного дома (включая системы водоподготовки и отведения стоков) будет проведено с соблюдением всех необходимых этапов.

Мы предлагаем 4 варианта монтажа водоснабжения для дома

вариант 1

Монтаж водоснабжения без разводки труб по дому, с нашими материалами и вашим оборудованием, без монтажа сантехнических приборов.

К моменту монтажа вы самостоятельно приобретаете:

  • Гидроаккумулятор
  • Накопительный водонагреватель
  • Фильтр нитевой магистральный для механической очистки воды

вариант 2

Монтаж водоснабжения с разводкой труб по дому, с нашими материалами и вашим оборудованием, без монтажа сантехнических приборов.

К моменту монтажа вы самостоятельно приобретаете:

  • Гидроаккумулятор
  • Накопительный водонагреватель
  • Фильтр нитевой магистральный для механической очистки воды

вариант 3

Водоснабжение с разводкой по дому труб водопровода и канализации, с нашими материалами и оборудованием, без монтажа и подключения сантехнических приборов.

К моменту монтажа водопровода вы самостоятельно приобретаете:

  • Душевая кабина + смеситель и сифон
  • Раковина сантехническая (тюльпан) + смеситель и сифон
  • Унитаз + сиденье
  • Кухонная тумба с мойкой (в сборе) + смеситель и сифон
  • Стиральная машина

вариант 4

Водоснабжение под ключ с разводкой по дому труб водопровода и канализации, с нашими материалами и оборудованием + монтаж и подключение сантехнических приборов.

Система водоснабжения многоквартирного дома. Особенности системы водоснабжения жилого многоквартирного дома

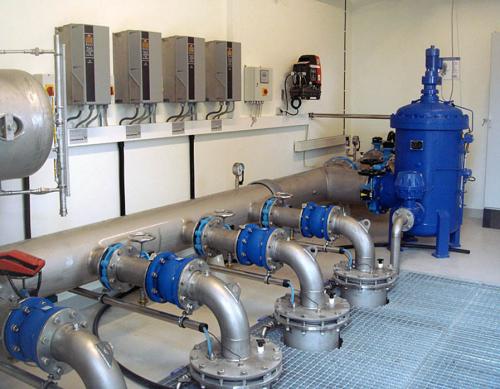

Схема водоснабжения дачного дома. Схема с гидроаккумулятором и насосной станцией 01

Многоквартирный дом – это большое количество потребителей. Наладить качественное водоснабжение в таком здании непросто. Согласно принципам построения системы ВС, в каждую квартиру должна быть введена подающая труба. От места разводки отдельные внутренние магистрали идут к точкам водозабора. Такая многокомпонентная сеть из труб имеется на каждом этаже. В конечном же итоге вся система должна работать как единое целое.

Система водоснабжения в жилом доме начинается от точки водозабора, откуда комплекс мощных насосов подает воду потребителям через многоуровневые фильтры очистки. На участках схемы имеются счетчики для учета потребляемой воды, а так же арматура, выполняющая запорно-регулирующие функции. Описанная система подает воду до квартир, а непосредственно потребители получают воду по внутриквартирным трубам.

Обязательный компонент этой схемы – узел, регулирующий давление. Перед поступлением в квартиры жидкость должна пройти несколько уровней очистки от механических примесей. Параллельно проводится обеззараживание воды методом хлорирования.

Центральное водоснабжение и устройство водопровода

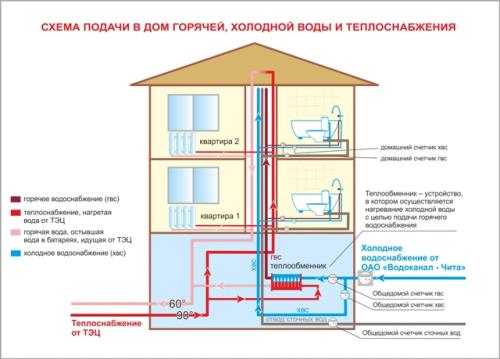

Схема водоснабжения дачного дома. Схема с гидроаккумулятором и насосной станцией 02

Центральное водоснабжение – наиболее распространенный способ обеспечения водой городов и крупных сел. Система водоснабжения в жилом многоквартирном доме предусматривает подачу воды в здание от центрального источника. Эта система позволяет обеспечивать потребителя водой высокой степени очистки под оптимальным давлением. Вода в насосные станции забирается из поверхностных водоемов, отдаленных от возможных источников загрязнений.

В структуру централизованного водоснабжения входят три компонента:

  1. станции для водозабора;
  2. очистные сооружения;
  3. распределительная сеть.

От источника насосная станция перекачивает жидкость в специально подготовленный водоем, в котором проводятся многоуровневые этапы очистки. После чего очищенная и обеззараженная вода подается в распределительную сеть, а затем – непосредственно к потребителям.

Функционирование комплекса, подающего воду, невозможно без качественно произведенной разводки труб. Важнейший фактор эффективной работы системы – стабильное давление в ней.

Водозаборная башня – главный элемент системы централизованного водоснабжения из подземного источника. Она забирает воду из артезианской скважины и обеспечивает ее подачу в несколько многоэтажных домов крупного района. Вода из такого источника, расположенного на очень большой глубине, обладает самым высоким качеством. Однако подобный способ водозабора весьма дорогостоящий. Обычно он используется при организации водоснабжения многоквартирных коттеджей.

Система водоснабжения с водонапорной башней

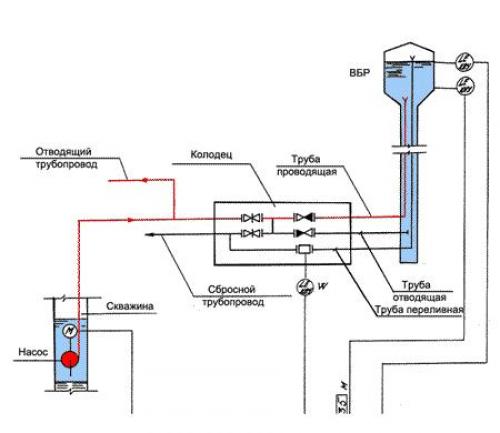

Схема водоснабжения дачного дома. Схема с гидроаккумулятором и насосной станцией 03

Основные элементы такой схемы водоснабжения: насосная станция, основная емкость для забора воды, кессон, соединительные трубы.

Принцип работы системы следующий: насосная станция обеспечивает подачу воды из кессона в накопительную емкость. Автоматический поплавковый клапан регулирует степень наполнения емкости водой. При падении уровня жидкости он запускает насос. Когда вода наполнит накопительную емкость до необходимого уровня, клапан отключит насос.

Кессон, из которого происходит закачивание воды, представляет собой емкость из металла, расположенную на глубине около 2,5 м непосредственно над скважиной. В него вмонтирована труба, подающая воду из скважины. Иногда используется кольцевой кессон, сделанный из бетона. Однако он менее герметичный, и грунтовые воды при подъеме их уровня могут его затопить.

От резервного объема накопительной емкости напрямую зависит давление в системе. Даже в случае отсутствия электроэнергии какое-то время жильцы не заметят снижения напора воды. Лишь со значительным падением ее уровня в накопительном баке начнет уменьшаться и давление воды, поступающей к точкам водоразбора.

Схема водоснабжения частного дома из скважины. Типовая схема водоснабжения от скважины

Типовая система водоснабжения от скважины состоит из следующих элементов:

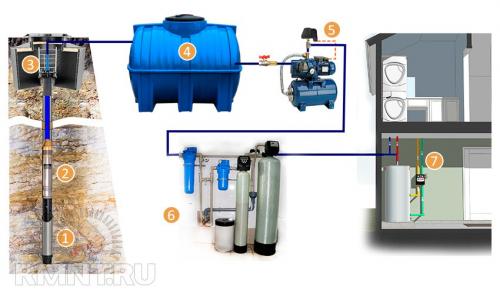

Схема водоснабжения дачного дома. Схема с гидроаккумулятором и насосной станцией 04

  1. Скважина — это система труб, которая выполняет несколько функций. Внешняя, обсадная, труба препятствует обрушению стенок и защищает от попадания верховодки. В водоносном слое обсадная труба имеет перфорацию, оплетённую галунной металлической сеткой. Эта часть служит для забора воды и фильтрации крупных взвешенных частиц. Внутренняя труба из пищевого пластика предназначена для транспортировки воды из водоносного слоя.
  2. Насос отвечает за доставку воды до оголовка скважины и наполнение накопительной ёмкости. В зависимости от типа и глубины скважины насос может быть погружным или поверхностным. Погружной насос находится в воде и закреплён тросом к оголовку скважины. Поверхностный насос устанавливают в кессоне.
  3. Кессон — это специальное сооружение, заглубленное в земле таким образом, чтобы оголовок скважины находился ниже уровня промерзания грунта. Сюда же подводят трубы внешней части водоснабжения и кабель электропитания насоса. Здесь также могут быть расположены запорная арматура, элементы защиты и автоматики, накопительная ёмкость.
  4. Накопительная ёмкость (или гидроаккумулятор) служит для создания « оперативного » запаса воды и оптимизации работы насоса.
  5. Насосная станция формирует стабильный напор во внутреннем водопроводе.
  6. Система водоподготовки отвечает за фильтрацию воды. В зависимости от назначения степень очистки может быть разной для каждой точки подключения.
  7. Внутренняя система водоснабжения выполняет функцию доставки воды к каждой точке потребления.

Схема водоснабжения частного дома. Структура водопровода

Водопровод в частном доме устроен из двух частей: внутренней и наружной. Последняя обеспечивает соединение источника воды со зданием. В зависимости от вида наружной части ее комплектация и устройство могут немного отличаться.

Наиболее простой способ – это подсоединение к распределительной сети. В таком случае, наружная часть системы будет иметь вид обычного участка трубопровода. Параметры рабочей среды в ней будут определены характеристиками центральной магистрали после насосной станции.

Если вы планируете подключение к автономному источнику воды, кроме наружных трубопроводов необходимо обратить внимание на:

  1. Насосное оборудование , которое отвечает за транспортировку воды к точкам водоразбора. В зависимости от условий можно использовать погружной или поверхностный тип насосов.
  2. Системы автоматики , которые отвечают за качественную работу и регулируют давление во внутренней сети.
  3. Фильтры. Обычно устанавливаются два фильтра, которые отвечают за грубую и тонкую очистку воды.
  4. Водонапорные емкости. Они необходимы для создания небольшого запаса воды. Из водонапорной емкости вода поступает к потребителям. Следует понимать, что давление емкости уменьшается после того, как человек открыл кран. На это реагирует автоматика и включает насосное оборудование, которое восполняет объем до заданного уровня.

В системе водоснабжения в частном доме индивидуального типа может использоваться водонапорная емкость или насосная станция. Последний вариант более предпочтительный, так как он исключает необходимость установки емкости на большой высоте (до 4 метров). Но следует отметить, что насосная станция является более дорогостоящей.

Правильный монтаж наружного водопровода является обязательным условием для того, чтобы обеспечить качественную и бесперебойную работу системы в любое время года. Ее необходимо установить ниже точки промерзания грунта. Обратите внимание, что этот параметр отличается в зависимости от региона. Узнать его можно из таблицы СНиП 2.01.01-82 « Строительная климатология и геофизика ». Для южных регионов России этот параметр обычно составляет от 60 см и постепенно увеличивается по направлению к северу и востоку.

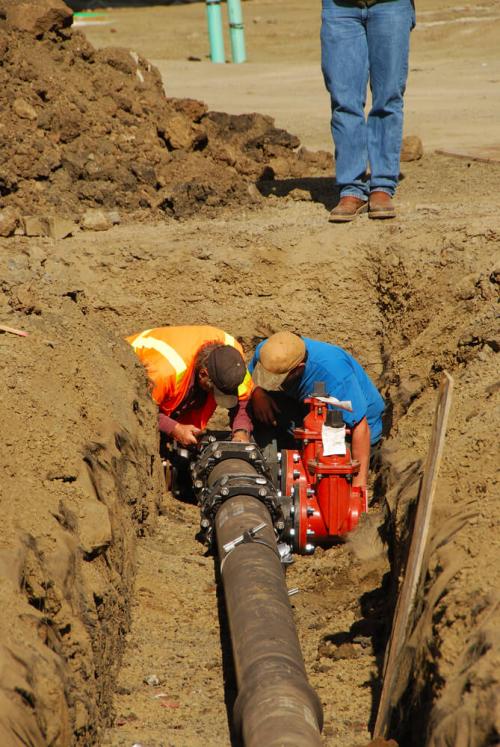

Схема водоснабжения частного дома. Структура водопровода

Монтаж наружного водопровода

Довольно часто у наших соотечественников, которые проживают в холодных регионах России, возникает вопрос, как провести воду в дом от центрального водопровода при глубине промерзания грунта более 1,5 м. В таком случае, земляные работы будут стоить очень дорого. Но прокладка трубопроводов допускается и ниже необходимого параметра, если используются теплоизоляционные материалы.

Что касается внутреннего водопровода, то он состоит из определенных компонентов, которые могут заменяться в зависимости от реальных условий. Обычно схема водоснабжения включает в себя следующие элементы:

  • Трубопроводы с разным сечением.
  • Водомеры (при подключении к центральному водопроводу).
  • Бойлеры, которые отвечают за подогрев воды.
  • Запорная арматура. Она необходима для отключения подачи рабочей среды и проведения ремонтных или ревизионных работ.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/avtonomnoe-vodosnabzhenie-iz-emkosti-varianty-razmeshcheniya

Водоснабжение на даче своими руками. Водопровод на даче

Особенности водопровода на дачном участке

Хорошо, если водопровод уже был сделан, когда был обустроен участок и построен дом. Если нет, то никогда не поздно это исправить.

Прежде чем приступить к проектированию и монтажу. Необходимо решить, зачем вам нужна система водоснабжения на вашей даче? Для полива и летнего садоводства или для комфорта при проживании в доме? Так вы сможете определить схему системы водоснабжения.

Кроме этого, нужно решить дополнительные задачи:

— Откуда будет браться вода?

— Нужен летний или круглогодичный вариант?

— Какой будет слив или канализация?

— Где я могу установить насосное оборудование?

— Сколько воды мне понадобится для ежедневных нужд?

— летний или зимний водопровод?

— Глубина промерзания грунта в вашем регионе?

В целом, к монтажу водопровода на даче нужно подходить со всей ответственностью и продумывать все детали, чтобы не было необходимости исправлять ошибки и что-то восстанавливать. Стоит изучить всю возможную информацию на эту тему, особенно если у вас нет опыта такой работы и нет никого, кто мог бы помочь, посоветовать.

Источники водоснабжения для дачи

Основные источники воды для водопровода на даче, которые могут быть доступны на участке:

— центральный водопровод

— река;

— водоём или озеро;

— колодец

— скважина

Рассмотрим преимущества и недостатки каждого из источников водоснабжения.

Подключение к центральному водопроводу

Если рядом с вашим участком есть централизованный водопровод, вы можете подключиться к нему. Преимуществами такого подключения, являются постоянное давление и очистка воды. Однако на практике давление и качество воды часто не соответствует стандартам.

Кроме того, вы не сможете просто подключиться к трубопроводу — это незаконно. Вам нужно будет написать заявку в водоканал, предоставить план участка с коммуникациями, составить проектную документацию и получить разрешение от Санитарно-эпидемиологической станции. Вся процедура занимает несколько месяцев и стоит больших денег.

Зимний водопровод на даче из колодца. Что такое зимнее водоснабжение

В данном случае, под словом «зимний» подразумевается круглогодичный.

Если говорить о зимнем водопроводе, то вода не замерзнет, если для установки применяется один из специальных методов:

  • Зимний водопровод проводится ниже промерзания грунта.
  • Водоснабжение на даче от колодца зимой производится выше промерзания, но при этом выполняется дополнительная качественная теплоизоляция.

Совет. Если глубина грунтового промерзания составляет до 0,8 метра, то можно воспользоваться первым методом.

Зимнее водоснабжение колодца, подробнее о способах:

  • Если глубина ниже 1,5 м и нет возможности копать глубже, то можно использовать второй способ. В данном случае цена возрастет, так как прибавятся расходы на дополнительную защиту трубы и утеплитель.
  • Для этого случая роется траншея до 1м и проводится труба. Для обогрева понадобится теплоизолятор и дополнительный обогревающий кабель.
  • Самым сложным при установке  водопровода  является соединение с ж/б колодцем в месте, где было оставлено отверстие при строительстве конструкции.
  • Соединение тщательно изолируется, чтобы через него грязь не попадала внутрь.

Герметизация и зимние водоснабжение из колодца:

  • Для того, чтобы обеспечить максимально качественную герметизацию, необходимо использовать сгон, который представляет собой короткую трубу с резьбой с двух концов.
  • С обеих сторон на трубы надеваются прокладки и прижимаются к стене при помощи фланцев.

Совет. Если используются ПНД трубы с диаметром 32 мм, то рекомендуется для стыковки установить переходник-фитинг. Для того, чтобы соеденить трубы между собой, понадобится пайка или  фитинги.

  • Для наружной и внутренней гидроизоляции не рекомендуется применять жидкие мастики. Подойдет цементный раствор с добавлением жидкого стекла или силиконовый герметик.

Совет. Для того, чтобы провести водоснабжение дачи из колодца зимой, глубина погружения трубы должна быть ниже середины уровня воды. Если близко приблизить трубу ко дну, то может засориться насос.

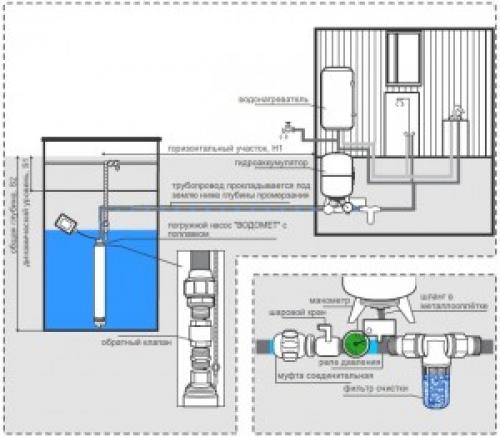

Зимний водопровод на даче из колодца. Что такое зимнее водоснабжение

Схема водоснабжения из колодца и подключение труб

Установка труб:

  • Перед тем, как устанавливается вертикальная труба, предварительно выкачивается вся вода. Труба соединяется руками угловым коленом выводящей трубы из траншеи. Далее, необходимо замерить отступ, который должен  приравниваться примерно тридцати сантиметрам и соединить трубу.
  • Вместо колена можно использовать под прямым углом краник, что позволит остановить подачу воды на время проведения ремонтных работ или при замене сантехники.
