Почему уходит вода из насосной станции. Особенности и алгоритм действий при запуске насосной станции

Почему уходит вода из насосной станции. Особенности и алгоритм действий при запуске насосной станции

Схема подключения насосной станции

Монтаж, заземление и запуск насосной станции должны осуществляться специалистом, имеющим допуск и квалификацию для проведения данных работ. При выполнении этого условия не будет поводов для отказа в гарантийном ремонте при поломке насоса. Однако грамотный и мастеровитый мужчина может самостоятельно подключить станцию, прочитав инструкцию и соблюдая меры безопасности.

Насосная станция устанавливается в утепленном помещении и защищается от воздействия отрицательных температур или затопления. Учитывая шумность агрегата, необходимо размещать его на удалении от жилых комнат или предусмотреть звукоизолирующий кожух, который, кстати, сможет одновременно служить утеплителем. Станция должна быть жестко закреплена на бетонном основании или стальном каркасе. Необходимо электроснабжение 220 В.

Насосная станция имеет 1 класс защиты, поэтому перед включением в сеть для обеспечения электробезопасности ее необходимо заземлять (занулять).

Перед тем как запустить новую насосную станцию первый раз необходимо в гидроаккумуляторе проверить давление воздуха. Оно должно находиться в пределах 1,4-1,7 атм. для небольших емкостей до 25 л; 1,7-1,9 атм. для более крупных. Для измерений применяется автонасос с манометром, им же можно подкачать воздух через клапан при необходимости.

Чтобы правильно запустить насосную станцию первый раз, следует поэтапно проделать следующие работы:

1. Установить станцию на твердую ровную поверхность, закрепить.
2. Проверить гидроаккумулятор. При незаполненном баке нормативное давление составляет 1,5 атм., если больше, надо стравить воздух через ниппель, меньше – подкачать.
3. В начальной точке всасывания установить на трубе обратный клапан с фильтр-сеткой грубой очистки, опустить в водозабор. Должен соблюдаться угол наклона всасывающей магистрали от насоса к источнику 10 и более градусов к горизонту. Для всасывания используются жесткие металлические или ПНД трубы, а также армированные шланги диаметром 25-32 мм.
4. Всасывающую магистраль подсоединить к входному патрубку на корпусе.
5. Подсоединить напорную магистраль через соединительный штуцер.
6. Заполнить насос и всасывающую трубу водой: на корпусе открыть отверстие для залива, закрытое пробкой или вентилем; лить пока жидкость не начнет вытекать обратно; плотно закрыть.
7. Подключить кабель питания к заземленной розетке, нажать «пуск».
8. Открыть ближайший кран, чтобы стравить остатки воздуха из водопровода.
9. Через 3-5 минут работы насоса из крана должна политься вода. Если этого не произошло: отключить станцию, повторно залить воду, снова запустить.

Как устранить течь на насосной станции. Решение проблем, связанных с отсутствием воды в системе

Первый шаг — это проверка герметичности трубопроводов и наличия воды в системе. Когда воды нет, то причиной могла стать неполадка обратного клапана, находящегося между оголовком скважины и входным патрубком насосной станции. Перестает работать эта деталь в результате засорения клапана посторонними предметами. Еще рассматривается непригодность пружины, контролирующей работу этого элемента.

Засорение клапана устраняется его очисткой после снятия, а при поломке нужно произвести полную замену обратного клапана, но при этом потребуется значительная сумма. При длительном простое насосной станции возникает ситуация исчезновения воды в месте соединения скважины и насоса. Специальное заливочное отверстие устраняет проблему.

Если существует проблема сезонного понижения уровня воды, ее решением станет помещение входного контура насоса глубже в шахту скважины. При глубоком погружении входного контура увеличивается вероятность засорения, для предотвращения этого устанавливается фильтр.

Недостаточное напряжение в сети является также причиной непоступления воды при работающей системе снабжения. Определяется это тестером электропитания. Изнашивание лопастей насоса устраняется по такому плану:

• разбор насосного устройства с использованием для облегчения снятия специального средства;
• осмотр состояния крыльчатки, если необходимо — замена сломанной лопасти;
• при невозможности замены сломанной детали (все зависит от производителя) полностью меняется насос.

Насосная станция качает воду с воздухом. Если насос подсасывает воздух из скважины. Почему идет воздух в воде из скважины и что делать

Жители частных домов, дач, загородных домиков часто остро испытывают потребность в монтаже насосной конструкции для закачки воды из колодца, скважины. У некоторых это единственный выход иметь в помещении воду. Поэтому, когда, в один прекрасный день, насос перестает гудеть, срочно необходимо разобраться в происхождении поломки.

Если насосная станция перестает качать воду, необходимо срочно найти причину поломки

Часто камнем преткновения становится воздух, попадающий в помпу вместе с жидкостью. Все можно предотвратить, только изначально потребуется узнать, из каких элементов собрана насосная конструкция.

Ключевые компоненты насосного агрегата

Разновидностей станций существует много, но основные компоненты присущи всем.

1. Самовсасывающий насос. Принцип действия: насос самостоятельно втягивает жидкость из углубления с помощью трубки, один конец которой находится в колодце, другой – подсоединен к технике.
   Насос находится на небольшом расстоянии от емкости с водой. Глубина трубки также регулируется.
2. Все агрегаты оснащены гидроаккумулятором. Сосуд при помощи энергии сжатого газа или пружины передает под давлением жидкость в гидросистему. Он накапливает гидравлическую жидкость и в нужный момент выпускает, тем самым позволяет избежать рывков воды в системе. Снаружи он металлический, внутри есть мембрана из каучука, над ней размещена газовая полость, наполняемая азотом, а под-гидравлическая полость. Вода наполняется до тех пор, пока давление в обеих полостях не сровняется.
3. Электрический двигатель. Посредством муфты он связан с насосом, а с реле – с помощью электросхемы. Благодаря тому, что на короткие заборы жидкости насос не включается, мотор не изнашивается.
4. Патрубок для выпуска воздуха.
5. Коллекторный элемент.
6. Манометр. Он позволяет следить за уровнем давления.
7. Реле. Меняя давление, способом размыкания/смыкания контактов, поддерживает самостоятельную работу техники.

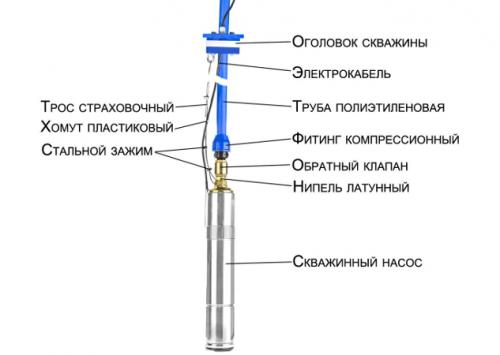

Признаки неисправности обратного клапана насосной станции. Обратный клапан насоса

На выходе скважинного насоса в обязательном порядке должен быть установлен обратный клапан.
Некоторые насосы оснащаются встроенными клапанами, но лучше не надеяться на них, а установить отдельный клапан при монтаже насоса. Это упростит его замену в будущем.

Этот обратный клапан нужен для того, чтобы после отключения насоса столб воды в трубе не опускался вниз, обратно в скважину. Если клапан неисправен, то происходит три неприятных вещи.
Во-первых, лопасти насоса раскручиваются насосом в обратную сторону весьма сильно, что не слишком полезно.
Во-вторых, после включения насоса там, наверху, происходит гидроудар.
В-третьих, давление в системе падает и насос включается снова и снова без всякого разбора воды.

Как проверить обратный клапан на насосе?

Если давление в системе падает при закрытых кранах, то обратный клапан насоса первый подозреваемый.
Иногда в таком случае нерадивые «мастера» ставят обратный клапан наверху, на входе в дом. Давление в системе держится, вроде всё нормально.

Однако, проблема никуда не делась и при каждом пуске насоса происходит гидроудар. Столб воды, который опустился вниз, при включении насоса разгоняется и со всего маху лупит по обратному клапану. Выглядит так, будто невидимый великан бьёт дубинкой по трубам. С этим надо срочно что-то делать. Так и до потопа недалеко.

К сожалению, лечение тут только радикальное — подъем насоса из скважины и замена обратного клапана. Работа непростая, но необходимая.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/remont-bytovoy-nasosnoy-stancii-vodosnabzheniya-osobennosti-ustroystva-pravila-ekspluatacii

Как проверить обратный клапан насосной станции. Как проверить обратный клапан?

А как проверить механизм и понять, что он корректно функционирует? Большинство обратных клапанов сделаны так, чтобы их можно было проверить. Что интересно – возможность самостоятельно проверить – один из пунктов в руководстве пользователя большей части устройств.

Чтобы понять, как функционирует обратный клапан , нужно всего лишь взять и повернуть его рычаг в нужную сторону (как именно, можно найти в инструкции), результатом будет подача воды. Делать подобные проверки нужно периодически, тогда, если и случится поломка, вы сможете вовремя о ней узнать.

Важно! Если производите установку обратного клапана самостоятельно, внимательно изучите инструкцию, там обычно описаны все нюансы монтажа.

В любом случае, перед вводом в эксплуатацию арматуры необходимо обратить внимание на характеристики изделия, а также температуру, давление и направленность рабочей среды, а также не пренебрегать правилами техники безопасности. Не лишним будет установить изоляцию, а также сигнальные указания.

Если устройство некорректно работает, требуется:

1. Немедленно выяснить причину;
2. Понимать, что все части системы нужно проверить, так как они связаны друг с другом;
3. Помнить, что обратный клапан стоит недорого и, если причину поломки не определить, то лучше приобрести новый.

Для того, чтобы купить новый обратный клапан, требуется знать модель устройства, или хотя бы рабочее давление, с которым он работает. Это просто узнать – они есть в руководстве пользователя или на самом устройстве.

Причины поломки обратных клапанов

Как у любого механизма, причины неисправности обратных клапанов могут быть разными:

1. Если давление воды становится очень высоким, то клапан может начать подтекать;
2. Обратные клапаны могут портиться в процессе использования.
3. Бывает, в механизм попадает грязь и накипь;

Есть нюанс в установке обратного клапана – следует проверить, чтобы он был установлен вертикально.

Предотвращение поломки и что нужно для этого:

Если Вы обладатель системы с обратным клапаном, то вам нужно будет уметь проверить корректность его работы. Для этого нужны следующие вещи:

• электронный тестер;
• разводной ключ;
• силиконовый шланг;
• набор накидных ключей;
• нож;
• торцевой ключ;
• отвертки.

Распространенные проблемы с обратным клапаном

• Клапан перестает пропускать воду. Причина – в механизме появляется накипь и грязь
• Клапан может подтекать, когда через него течет холодная вода. Это происходит из-за высокого давления
• Вода может течь из-под нижней крышки клапана. Нужно снять крышку и понять, откуда именно течет.

Итак, на что все-таки стоит обратить внимание при установке обратного клапана и как проверить, правильно ли произведен монтаж:

• Ознакомиться с инструкцией и делать только так, как в ней написано.
• Проверить давление воды в механизме;
• Проверить, вертикально ли установлен обратный клапан, так, чтобы стрелка смотрела вверх;
• Перед запуском механизма проверить все взаимосвязанные детали, чтобы исключить ошибку.
• По возможности изолировать механизм таким образом, чтобы грязь не попадала внутрь;

Периодически следует менять старый обратный клапан на новый. На этом не стоит экономить, так как работа обратного клапана, который некорректно функционирует, может обойтись очень дорого, вплоть до покупки нового прибора.

Итак, проверка корректности установки обратного клапана является обязательной, ею не следует пренебрегать, так как это может иметь негативные последствия для вас.

Почему уходит вода из колонки. Уходит вода

Пробурили скважину 15м. Подающая труба пластик. Зопорный клапан. Насосная станция. Вода уходит за сутки. Клапан меняли, трубу вытаскивали пропаивали, результат нулевой. Бурильщики говорят виновата станция, токое возможно?

а насос какой стоит.

Правильно поставленный вопрос=половине ответа.У Вас ничего непонятно:какая насосная станция стоит?Откуда уходит вода?Опишите поподробней.

Вода уходит из подающей трубы,до запорного клапана.Кто бурил скважину поставили свой насос,всё ОК.С моим опять та же проблемма(Насосная станция Aquario AJC-80B)

Здравствуйте.
Проведите ревизию подающий трубы, обратного клапана и соединений. Замените обратный клапан на более дорогой, промотайте все соединения нормальным уплотнителем. На крайний случай замените трубу. Насосная станция здесь ни причем, если я правильно понял.

Всех с наступающим!
Трубу вытаскивали-перепаивали,результата нет,Клапан меняли-результата нет.Почему с чужой станцией всё Ок?

Andreyl200 написал :
Бурильщики говорят виновата станция,токое возможно?

Думаю да. насосная станция с какой глубины качает,а должна с какой?тоесть читайте инструкцию

iv.iv написал :
Думаю да. насосная станция с какой глубины качает,а должна с какой?тоесть читайте инструкцию

Странно.Если обратный клапан в порядке и соединение труб тоже, каким образом может влиять станция на опускание воды?

А как у Вас вообще станция поднимает воду с такой глубины?8.5м-это max для станции(может зеркало у Вас на глубине 6-7м?тогда понятно)
Если НС накачивает воду в ГА(по манометру видно),то иначе,как через обратный клапан вода уйти никак не может.Накачайте воду до остановки НС выньте всасывающий шланг,суньте его в ведро и посмотрите,как через обратный клапан или через дырку в шланге уходит вода.

Andreyl200 написал :
Трубу вытаскивали-перепаивали,результата нет,Клапан меняли-результата нет

тема напоминает: вытаскивали жигулями танк из болота, не получается. буксировочный трос несколько раз перевязывали, буксир. проушину протирали, а танк не едет.
Андрей! Вы паспортные данные станции » > вообще видели? а у вас 15 метров только скважина.

Насосная станция модели AUTO AJC80B предназначена для перекачивания чистой холодной пресной воды из колодцев, скважин, открытых водоемов и т.п. с глубиной залегания воды до 8,5м .

а у вас ещё по горизонту труба идет.
меняй станцию на погружной насос и автоматику, и будет счастье.

Насчёт глубины зеркала не знаю,но если спустить воздух качает изумительно.Клапан стоит горизонтально,это нормально?Посаветуйте проверенную марку клапана.

В вашей ситуации замена запорного клапана может не дать результата. Вызовите специалистов на место, они помогут найти проблему!

Вообще то обратный клапан рекомендуется ставить внизу трубы!
А судя по описанию он стоит перед НС (насосной станцией) — это так?

Т.е. правильная конфигурация — ОК (обратный клапан) — труба — НС.
При качественных соединениях и качествевнном ОК — вода ни куда не уйдет!

В любом случае нужна информация по уровню зеркала воды — статика и динамика.
т.е. до начала работы станции и до какого уровня она может его откачать при неприрывной работе.

Как вариант почему ранеше вода НЕ уходила а сейчас уходи — сезонное изменение уровня воды в пласте/скважине.
Раньше был высокий уровень — вес столба воды от станции до зеркала — небольшой — клапан удерживал этот столб.
Сейчас уровень опустился — вес столба воды стал больше, а далее или клапан не справляется или просто столб воды под своим весом разрывается и вытекает.
При глубине скважины 15 м вполне возможна ситуация когда станция в принципе не сможет поднять воду.

Насосная станция включается при закрытом кране. Частые причины сбоев и способы устранения своими руками

При работе насосной автоматики часто наблюдаются сбои, часть из которых можно устранить своими силами. Наиболее частые причины неправильной работы:

• неисправность насоса;
• потеря герметичности в гидроаккумуляторе, из-за чего он не держит давление;
• засорение патрубка, связывающего блок автоматики с водяной системой;
• нарушение целостности мембраны автоматики;
• подгорание контактной группы автоматики;
• неправильно отрегулированный блок.

Причины сбоев.

Скачки давления могут вызвать повреждение водонагревательной аппаратуры вследствие гидравлических ударов. Если насосная станция часто включается и выключается, что делать и как устранить неисправность своими силами, должен знать любой хозяин.

Сбой в работе регулятора давления

Неисправность автоматики проявляется в том, что она либо постоянно включена, несмотря на высокий напор в магистрали, либо не включается совсем. Мощные устройства, включенные через блок автоматики, могут вызвать подгорание или залипание контактов из-за высоких протекающих токов или искрения в моменты переключения. Неисправная контактная группа подлежит замене, но часто приходится менять блок автоматики в сборе.

В состав регулятора входит гибкая мембрана, соединенная со штоком. Напор воды давит на мембрану, заставляя сжиматься регулировочную пружину высокого давления. При достижении необходимой величины пружина вызывает размыкание контактов. Пружина низкого давления давит на мембрану, заставляя ее отклониться в противоположную сторону. Пока напор в системе высокий, ничего не происходит, но при снижении мембрана со штоком отклоняется и контакты реле замыкаются.

При обрыве мембраны теряется связь между давлением в магистрали и штоком автоматики, который управляет работой контактов. При этом нарушается герметичность системы. Здесь также требуется замена блока.

Сбой в работе регулятора давления.

При высокой жесткости воды или большой загрязненности часто засоряется отверстие в патрубке автоматики. При этом вода перестает поступать к мембране, и автоматика «не видит» состояние системы. Для ремонта достаточно прочистить отверстие.

Часто по незнанию пользователи сбивают настройки блока автоматики. При неправильно выставленных параметрах он будет функционировать неверно. Для регулировки нужно снять крышку блока. Там находятся 2 пружины с регулировочными гайками.

Малая пружина отвечает за максимальный напор, при котором происходит отключение питания. Большая пружина регулирует включение при снижении давления. Порядок действий при регулировке следующий:

1. Отключить питание.
2. Открыть кран водоразбора.
3. Накачать воздух в гидроаккумулятор до необходимого значения.
4. Закрыть кран и подать питание.
5. Регулировкой гайки малой пружины добиться отключения насоса при достижении нужного давления.
6. Открыть кран и отрегулировать давление подключения большой пружиной.
7. Проверить разницу давлений включения и отключения и при необходимости повторить регулировку.

Контроль производят по показаниям встроенного манометра.

Неисправности нагнетающего модуля

Для повышения напора в существующей системе водоснабжения к насосной станции подключают нагнетающий насос, представляющий собой асинхронный двигатель. При неисправности обратного клапана давление в системе не будет поддерживаться на необходимом уровне, что вызовет частое включение.

Нарушение давления в аккумуляторе

Для того чтобы снизить нагрузку на оборудование, сделать реже частоту его подключений и поддерживать напор в системе постоянным, в гидроаккумулятор насосной станции закачивается воздух, отделенный резиновой мембраной. При работе насоса вода поступает также и в аккумулятор, вызывая через мембрану сжатие находящегося там газа. При включенном водоразборе мембрана заставляет поступать запасенную жидкость в магистраль.

Нарушение давления в аккумуляторе.

При неисправном гидроаккумуляторе давление воды при открытых кранах падает почти моментально, заставляя включаться насос.

Повреждения могут быть следующими:

• механическое повреждение мембраны;
• утечка воздуха через неплотно затянутые соединения;
• утечка газа через нагнетающий штуцер аккумулятора.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/ochen-chasto-vklyuchaetsya-nasosnaya-stanciya-sostav-oborudovaniya-stancii-nasosnogo

Если не держит обратный клапан насосной станции. Схемы, предложенные читателями.

Особенность этих схем в том, что я, например, вряд ли смог догадаться сделать именно так. Конечно, эффективность и удобство использования этих схем – вопрос спорный, но это работает! И сделано это с минимальными затратами сил и средств, и с использованием подручных материалов.

Грелка в качестве емкости.

В первой схеме использована обычная двухлитровая грелка в качестве заливной емкости. Перед пуском насоса заливают водой всасывающую линию и насос, заполняют грелку, подключают её через штуцер и кран к линии всаса. Дальше порядок пуска такой.
Включаем насосную станцию на закрытую напорную линию. После срыва насоса, открываем кран между всасом и грелкой и давим на грелку, создавая избыточное давление во всасывающей линии. За счет этого давления, возможно, не с первого раза (все-таки объем грелки небольшой), насос подхватывает намного быстрее, чем обычно.

Использование гидроаккумулятора в качестве пусковой емкости.

Во второй схеме все еще проще. Человек просто поставил дополнительный кран на входе воды в штатный гидроаккумулятор (ГА). Соответственно, перед планируемым ремонтом и отключением насосной станции от сети, он просто перекрывает этот кран, сохраняя в ГА некоторое количество воды под давлением.
Теперь, перед пуском насоса, нужно всего лишь заполнить насос и линию всаса водой, закрыть кран на напоре и открыть кран на ГА. Всё, система встала под давление, конечно, не такое, как при обычной работе системы водоснабжения, и тем не менее, это намного облегчает пуск насосной станции после ремонта. Вот только, что делать, если в ремонте нуждается сам гидроаккумулятор?! Правда, это тоже не проблема. Система сможет поработать и без него.
Подводя итоги нашей, надеюсь, плодотворной беседе, хотелось бы написать несколько слов о порядке пуска насоса. Все схемы разные, и конкретная процедура пуска насосной станции сильно зависит от конкретной схемы. Но есть и общие принципы, уже упомянутые мною в теоретической части моего рассказа.
А именно, перед пуском насоса нужно обязательно заполнить линию всаса и, по возможности, линию напора наиболее полно, настолько, насколько позволяет Ваша система. Этим Вы создадите первоначальный подпор на всасе и уменьшите вероятность срыва насоса. При пуске насоса необходимо поддерживать максимально возможное давление на всасе с помощью заливных труб (воронок, емкостей) или рециркуляции, одновременно стравливая воздух из подводящих и напорных трубопроводов до тех пор, пока насос не начнет самостоятельно, устойчиво и уверенно, набирать давление в системе водоснабжения.
