Как поменять канализационную трубу под фундаментом. Подкоп под бетонным основанием

Как поменять канализационную трубу под фундаментом. Подкоп под бетонным основанием

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

Прежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить , исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно , маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона.

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

Канализационная труба под монолитной плитой. Прокладка канализации под плитным фундаментом

Если дом строится по проекту, то он наверняка будет предполагать предварительный монтаж коммуникаций перед установкой фундамента. Такой подход считается более целесообразным особенно на плитном фундаменте.

• Строители должны иметь на руках чертежи, на которых будет показана точка ввода основной трубы в дом. Заводят ее через гильзу, которая устанавливается прямо в толще плиты во время ее заливки.
• Сами трубы прокладываются по траншеям в песчано-гравийной подушке или под ней сразу с соблюдением нормативного уклона. На данном этапе необходимо точно рассчитать расстояние от места ввода до канализационного колодца или центральной магистрали. Эти данные позволят точно определить глубину залегания трубы в стартовой точке, с целью соблюсти нормативный уклон, который для стандартной трубы 110 мм составляет 2% или 2 см на погонный метр длины горизонтального участка.

  Закладка труб в песчаную подушку

  В данной работе профессионалы используют высокоточные нивелиры, которые позволяют определять горизонт на больших расстояниях. Ровность прокладки самой трубы обычно определяют по натянутой нити. Натягивают ее по дну траншеи, после чего делают песчаную подсыпку и тщательно выравнивают дно лопатами. Это крайне важный момент, так как наличие перепадов в уклоне трубы недопустимо из-за постоянных изменений скорости потока. Это чревато засорами и промерзанием застоявшейся воды.

• Обсыпка трубы также производится песком. Этот материал прекрасно противостоит сжатию, и эффективно предохраняет канализационные трубы от давления фундамента и строения в целом, прочих нагрузок сверху и морозного пучения грунта. Главное – качественно и послойно уплотнить подсыпку.
• Труба через плиту проходит горизонтально со стояком, поэтому вводят ее в строение в разных местах, непосредственно в точках водосброса. Подобный метод плох тем, что трубы навсегда остаются запечатанными под бетоном, и сменить их будет в случае аварии невозможно. Зато в самом доме будет минимальное количество труб.

  Пример разводки канализационных труб под плитой

• Часто разводка из малых труб диаметром 50 мм делается уже в помещениях, например, до ванной, раковины, посудомоечной машинки и прочих сантехнических приборов.
• Место прохода трубы через бетонную плиту формируется гильзой из различных материалов – асбоцемент, металл, пластик. Основное правило состоит в том, чтобы диаметр гильзы был больше диаметра самой трубы, и оставалось достаточно свободного места для прокладки эластичного демпферного уплотнителя. Такая прокладка просто необходима, чтобы избежать давления на трубу, возникающего в результате усадки строения.
• Арматурный каркас вокруг гильзы усиливается дополнительными стержнями, что позволит увеличить прочность плиты вокруг отверстия.

  Для заполнения свободного пространства в гильзе нельзя использовать монтажную пену. Да, она «теплая», но лишена какой-либо эластичности и прочно приклеивается как к стенкам гильзы, так и к стенкам трубы. Во время усадки фундамента это может привести к повреждению трубы. В лучшем случае пена порвется и останется пустота. Поэтому используются вспененные полимерные или резиновые уплотнители, которые без повреждений и лишнего давления компенсируют все подвижки фундамента. На крайний случай пространство вокруг трубы лучше заполнить песком или минеральной ватой.

Прокладка водопровода под фундаментом. Как провести водопроводную трубу под фундаментом в частном доме?

Ввод водопровода: рекомендации профессионала

Очень хорошо, когда ввод водопровода в дом без подвала предусматривается ещё при заливке или сборке фундамента. То есть, для его прокладки предусматривается специальный проём. Гораздо сложнее вы полнить такой монтаж уже в готовом здании, когда приходится не только рыть землю, но и проходить отверстие в бетонной или каменной толще.

Тем не менее, возможны оба варианта. Мы рассмотрим основные показатели, которыми следует руководствоваться при прокладке, способы монтажа, а также продемонстрируем вам

Вода в доме

Некоторые особенности ввода

• Уровень промерзания грунта в разных регионах сильно отличается, так, он может быть 30-40 см, но может быть и более полутора метров, поэтому, прежде чем прокладывать водопровод или канализацию, вам нужно узнать эти параметры для вашей местности . Дело в том, что глубина прокладки и ввод трубы в здание по СНиПуП-Г.3-62 должно осуществляться на 50 см ниже этой критической очки. Впрочем, это же касается и монтажа заглубленного фундамента, особенно, если дом стоит на пучинистых (нестабильных) грунтах.
• В некоторых случаях, если здание построено, а коммуникации не поведены, их заводят в дом под фундаментом, но это порой бывает достаточно сложно, особенно, если подошва основания находится ниже полутора метров от поверхности грунта . Поэтому, обычно рассматривается вариант, который предусматривает проход трубопровода сквозь бетонную или каменную ленту (она может быть литой или сборной) и для этого тоже нужно приложить немало усилий.
• Кроме того, ввод воды в дом из водопровода или колодца (от насоса) связан ещё с одними трудностями — полы в помещении всегда выше уровня грунта (обычно, их укладывают на одной линии с цоколем) и вам придётся рыть яму ещё и с внутренней стороны . Так что если внутри залита бетонная стяжка, то придётся преодолевать два серьёзных препятствия — ленту фундамента и бетонный пол.
• При прокладке водопроводных труб в здание без подвала вам всё равно придётся их утеплять , вне зависимости от глубины траншеи — это необходимо на случай экстренных ситуаций, например, мокрый грунт и резкое похолодание.

Закладные в фундаменте под канализацию. Требования

Правила монтажа систем жизнеобеспечения (электроснабжение, водоснабжение, канализация) в коттеджах, строящихся на плитном фундаменте, регламентируются установленными нормативами по СП № 31-110-2003 , №31.13330 и №32.13330 . При этом практикующие инженеры рекомендуют уделять особое внимание ремонтопригодности коммуникационных линий.

Согласно действующим правилам в строительстве, под инженерные сети не пробивают отверстия в затвердевшем монолите, а организуют места закладки гильз на этапе строительства опалубки .

В процессе необходимо учесть следующие факторы:

1. Для прокладки системы «теплого пола» и линий водоснабжения используют трубы диаметром от 16 до 20 мм. Для проводки канализации применяют трубы из поливинилхлорида со стандартным диаметром 110 мм. Если по проекту в доме много сантехнических приборов, большая длина канализационной магистрали или не предусмотрен приямок, то используют трубы диаметром 160 мм.
2. Минимально допустимый размер гильзы составляет 5 см.
3. При сезонных температурных перепадах в грунте возникают линейные расширения, поэтому при закладке инженерных систем используют специальные компенсаторы.
4. Линии водоснабжения прокладывают ниже уровня промерзания, в противном случае параллельно ведут греющие кабеля или используют полистирольные скорлупы.
5. Электрику закладывают в гильзы с радиусом изгиба от 0,3 до 0,7 м. Такое положение делает ремонтопригодным этот узел коммуникаций в случае повреждений. Линии электроснабжения выводятся в щиток, который, как правило, находится рядом с домом.
6. Газовую трубу запрещено вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Канализация в плитном фундаменте. Правила обустройства канализации под фундаментной плитой

Инженерные коммуникации, в т. ч. трубы канализационные лучше прокладывать в ходе строительства, однако прокладка канализации под плитой фундамента возможна и когда сооружение уже построено. Задача облегчается тем, что в отличие от водопроводных коммуникаций, в которых постоянно находится вода, в правильно уложенных канализационных трубах не происходит задержки стоков. Поэтому прокладывать их можно неглубоко, защиты от промерзания часто также не требуется.

Подготовка к прокладке

При обустройстве канализации под плитой перекрытия потребуются не только трубы. Вам понадобятся различные фасонные элементы, например, крепежный хомут для труб ( такого типа ). Также будут необходимы:

• тройники специальные для канализации;
• стыковочные переходники, заглушки, муфты и т. п.

Герметизация соединений осуществляется с помощью силиконового пистолета. Прокладка канализации под фундаментной плитой должна удовлетворять ряду условий:

1. С целью предотвращения повреждения коммуникаций глубина прокладки труб должна находиться на глубине не менее 0,5 м от отмостки;
2. Канализация под плитой фундамента должна иметь расстояние до септика, равное 5-10 м;
3. Необходимый уклон трубы на 1 м длины должен составлять 2-4 см;
4. По возможности максимально компактно располагайте все точки водозабора в доме.

Чтобы защитить трубы под землей от механических повреждений, можно использовать т. н. гильзы. Они представляют собой трубы большего диаметра, в которых размещаются уже рабочие коммуникации. Еще одним плюсом использования гильз, когда оборудуется канализация под плитами перекрытия, является возможность быстрого извлечения поврежденной трубы без необходимости ее откапывания и повторного засыпания траншеи.

Правила обустройства канализации под фундаментом

Канализация под фундаментной плитой чаще всего выполняется из пластиковых труб ПВП, ПВХ, ПП. Для этих целей можно использовать трубы круглого сечения диаметром 110 мм. Ширина траншеи при этом должна составлять 60 см, на ее дне необходимо обустроить также специальную песчаную или гравийную амортизационную подушку толщиной 10 см.

Монтаж канализации под фундаментной плитой должен осуществляться по определенным правилам. Трубы вставляются одна в другую, их концы тщательно очищаются от грязи и обрабатываются моющими средствами или специальными смазками. Соединения дополнительно уплотняются резиновыми кольцами в раструбе.

Канализация под плитой, все ее внутренние коммуникации должны подсоединяться к главному стояку диаметром не менее 100 мм. Его нижний конец опускается ниже уровня пола, где прокладывается проходящий через фундамент трубопровод. В том месте, где горизонтальный стояк будет соединяться с трубопроводом, должен быть оборудован ревизионный колодец.

Выбор глубины прокладки коммуникаций

Следует заранее определиться с глубиной прокладки. Существуют нормы, по которым глубина укладки должна превышать глубину промерзания грунта на 30-50 см. В противном случае, особенно для северных регионов желательно дополнительно утеплять трубы теплоизоляционным материалом типа «Энергофлекс» или даже использовать специальный греющий кабель.

В средних и южных широтах, учитывая, что стоки канализации, в отличие от водопровода всегда выходят из дома и имеют высокую по сравнению с уличной температуру, канализация под плитой перекрытия не обязательно должна оборудоваться теплоизоляцией. Но для этого обустроена она должна быть в соответствии с вышеприведенными рекомендациями, так как только правильно смонтированная канализация будет оставаться всегда сухой.

Особенности прокладки канализации под плитой

Закладка канализации под фундаментную плиту в качестве проекта должна просчитываться еще до заложения ленточного фундамента. Если он мелкозаглубленный, то траншея вырывается до заливки, а участок трубы под фундаментом защищается металлической гильзой. Сделать подкоп для прокладки коммуникаций можно и после заливки, но времени и сил для этого придется потратить гораздо больше.

Если необходима канализация под монолитной плитой, то отверстие под ней сделать будет уже проблематично, ведь такой фундамент может потрескаться вследствие своей высокой жесткости. Тем не менее такие работы проводятся, отверстие же в плите можно выполнить при помощи отбойного ручного молотка, перфоратора, при помощи системы алмазного бурения. Труба также может вводиться ниже через траншею.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-pravilno-provesti-kanalizaciyu-pod-fundament-vyvod-kanalizacii-iz-doma

Прокладка коммуникаций под монолитной плитой. Основные принципы прокладки коммуникаций

Схема прокладки водопровода под фундаментом.
Прежде всего, нужно избежать замерзания воды в водопроводных трубах. Способов два:

1. Прокладка водопроводных труб ниже глубины промерзания грунта. При водоснабжении из скважины делается кессон, в котором находится оголовок скважины, и которых сам находится под землёй ниже глубины промерзания. От него прокладывается водопроводная труба под дом, и уже там труба поднимается вверх и заводится в дом. Грунт под отапливаемым домом не промерзает, поэтому в этом участке грунта вода в водопроводе тоже замерзать не будет.
2. Обогрев водопроводной трубы. Когда нет возможности проложить водопровод ниже глубины промерзания грунта, его приходится подогревать с помощью специального греющего кабеля. Такой кабель питается от электричества и укладывается рядом с трубой; он имеет датчики и при понижении температуры включает подогрев. Минусом этого способа является дополнительный расход электроэнергии.

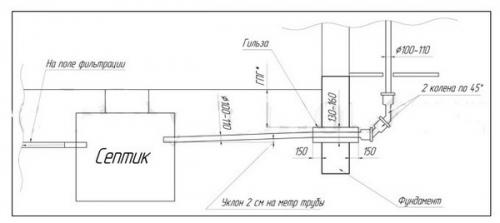

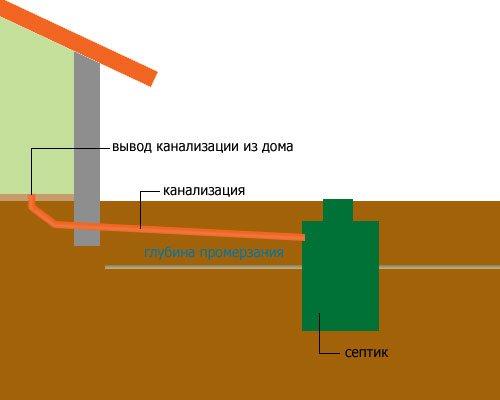

Схема прокладки канализации через фундамент.

Если в водопроводной трубе постоянно находится вода, то в канализационных трубах стоки не задерживаются, поэтому нет необходимости защищать их от промерзания, и трубы канализации можно укладывать неглубоко — выше уровня промерзания. Входные патрубки септиков находятся на глубине от 60 см и глубже, расстояние от дома до септика 5-10 м, необходимый уклон трубы — 2-4 см на 1 м. Таким образом, чтобы обеспечить достаточный перепад канализационную трубу нужно прокладывать на глубине 40-60 см: 40 см под домом в месте выхода канализации из помещения и 60 см на входе в септик.

При прокладке коммуникаций под землёй для защиты труб нужно использовать так называемые гильзы — трубы большего диаметра, внутри которых прокладывается основная рабочая труба. Такая конструкция особенно актуальна для водопровода. Гильза защищает трубу от давления грунта и от механических повреждений. Ещё один плюс использования гильзы: в случае прорыва трубы её можно будет достать из полости гильзы и заменить, это будет легче, чем откапывать её полностью, а потом снова засыпать траншею.

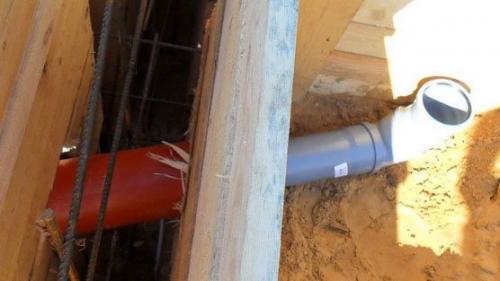

Канализационная труба в гильзе.

Как вывести канализацию через фундамент. Как вывести трубу прямо из дома

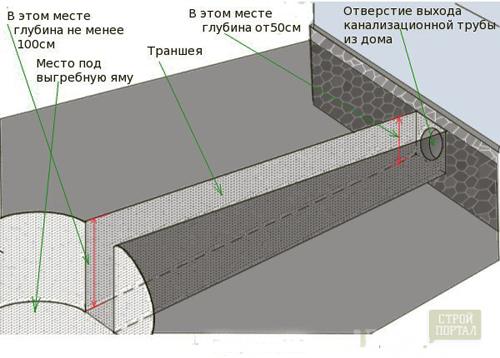

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:

• Перфоратор;
• Металлический пробойник;
• Электрическая дрель;
• Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Важно! Когда появляется необходимость создать отверстие большого диаметра, к примеру, для монтажа канализации в большом доме, воспользоваться бурильной установкой.

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

• Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
• Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
• Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Совет! Монтаж канализационной трубы должен проходить под небольшим уклоном. Для этого диаметр отверстия делается немного больше (10-20 мм).

Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/pravilnaya-prokladka-kommunikaciy-v-fundamente-osnovnye-pravila-ustroystva-inzhenernyh

Закладка гильз в фундамент. Методика закладки трубы под канализацию при сооружении фундамента

Когда фундамент только сооружается, прокладка трубы под канализацию не составит трудностей. Нужно точно определить, с какой стороны, на каком расстоянии от дома будет находиться септик, место подключения к централизованной системе отведения стоков. Затем, роется траншея от этой точки к дому.

Сооружая траншею, нужно сделать ее такой глубины, чтобы будущая канализационная труба располагалась прямо, без соединений, поворотов. Не нужно забывать о наклоне по направлению от дома к месту стока. Оптимальная величина наклона — 2-4 см на метр трубы канализации. Большее, меньшее значение наклона приведет к нарушениям в отводе стоков, быстрому засорению трубы.

Глубина заложения трубы в траншее, при прокладке через фундамент должна равняться глубине промерзания почвы — плюс 0.4-0.5 метров. Иногда в публикациях пишется, что по канализации отводится нагретая масса стоков, это предохранит ее от замерзания. Это так, но при небольших морозах. В случае сильных заморозков, как минимум на стенках труб образуется слой льда. Очень быстро он вызовет затор, полное замерзание содержимого. Учитывая, что лед при образовании расширяется, велика вероятность растрескивания канализационной трубы.

В фундаменте, в месте соединения с траншеей укладывают гильзу. Это толстостенная металлопластиковая, стальная труба на 20-30 см большего диаметра, чем канализационная. Для последней рекомендуются трубы, диаметром около 0.1 метра, гильза должна иметь диаметр 0.3-0.4 метра.

Труба вводится по центру гильзы, пустое пространство заполняется гидроизолирующим, амортизирующим материалом. С наружной, внутренней стороны заделывается раствором цемента. Традиционно в качестве амортизатора, гидроизолятора применялся просмоленный пеньковый, джутовый трос, пакля. Их обматывали вокруг трубы, утрамбовывали.

Другим вариантом было использование тщательно просеянной, густо замешанной глиняной массы. Ее располагали с двух сторон от просмоленного каната, вместо него. Сейчас, более практично использование водостойкой строительной пены. Пистолетом заполняется пространство между внутренними стенками гильзы и проходящей водоотводящей трубой. С обеих сторон заделывается цементным раствором. Часто, место входа, выхода через основание строения дополнительно герметизируется резиновой манжетой. Приобрести ее можно в магазине строительных материалов, сантехническом.

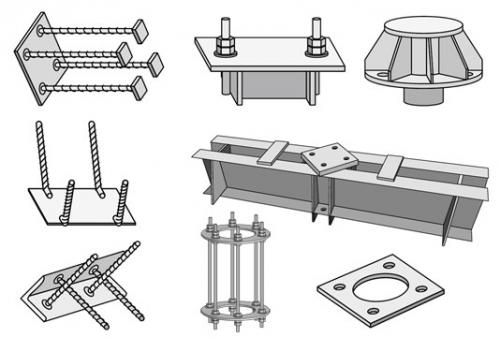

Как сделать закладные в фундаменте. Типы закладных деталей и особенности монтажа

В отличие от другого крепежа, закладная не является метизом, с установленной формой и конкретной конфигурации. Это любая деталь, выполняющая главную функцию – скрепление монолитных изделий. Ее внешний вид может быть разнообразным, как и форма. Все зависит от типа соединяемых изделий и необходимой нагрузки. Также закладные применяются при заливке фундамента.

Отличается и тип монтажа закладных деталей. Они могут крепиться к каркасу монолитного изделия, в этом случае они привариваются еще до заливки бетона и делают конструкцию максимально крепкой. В ряде случаев закладные погружают в бетонную смесь после заливки, но до момента застывания бетона. Если же необходимо соединить два монолитных блока, в которых закладные не были предусмотрены на этапе производства, можно использовать два метода крепежа:

1. Поверхностный, когда метиз просто погружается в просверленное отверстие.
2. И сквозной.

Второй вариант более прочный и надежный, но не всегда доступен. Отличается и тип закладной. Если крепление сквозное, применяются резьбовые анкеры, с плашкой на одной стороне и резьбой на другой. Метиз погружается в отверстие так, чтобы его второй конец прошел изделие насквозь. После чего надевается еще одна плашка, и уже она крепится гайкой. Такое соединение более надежное, и если такой возможности нет, актуальным будет использование анкерных систем, имеющих разжимной элемент. При затягивании гайки он распирается внутри отверстия и делает извлечение метиза практически невозможным.

Конструкция

Так как закладная деталь не является метизом со строго регламентированной формой, ее конструкция может существенно отличаться в зависимости от назначения и еще ряда факторов. Причем отличия касаются всех элементов конструкции. Изголовье, то есть верхняя плашка бывает квадратной, прямоугольной или круглой. Здесь все зависит от удобства будущих работ.

Отличается и расположение анкерных деталей, то есть элементов, погруженных в тело бетонного изделия. Они могут быть:

• Перпендикулярным по отношению к плашке;
• Наклонными;
• Параллельными;
• И смешанными.

Наклонное расположение является наиболее крепким, и используется при отсутствии крепления к металлическому каркасу бетонного блока. Соответственно перпендикулярное крепление наиболее слабое, особенно при горизонтальном расположении метиза.

Материалы изготовления

Для изготовления закладных деталей используется сталь различных марок, и ее выбор зависит от условий эксплуатации, а также нагрузок. В частном строительстве выбор стали не актуален и имеет значение только при возведении крупных объектов, где надежности крепежа уделяется повышенное внимание. Наиболее серьезные требования предъявляются к стали, из которой изготовлен анкерный элемент. Его делают из арматуры гладкого или периодического сечения. При эксплуатации объекта в температурном диапазоне до минус 30 градусов подойдет любая сталь и нет требований к сечению арматуры.

При температуре ниже -30 исключается использование гладкой горячекатаной арматуры, изготовленной из сталей Ст3кп3 и ВСт3кп2 с диаметром от 8 до 22 миллиметров. Экстремально низкие режимы исключают большинство марок сталей и допускают изготовление анкеров только из стали ВСт3сп2, ВСт3пс4 и ВСт3пс6. В случае с арматурой периодического профиля допускается использование марки 10ГТ.

Для защиты открытых деталей, то есть плашек или наверший используется атмосферно устойчивый грунт или в некоторых случаях оцинкование. Гальваническое покрытие при изготовлении закладных допустимо и имеет место быть, но на практике используется крайне редко ввиду дороговизны и сложности процесса, а также отсутствия необходимости в таких манипуляциях.

Размеры

При капитальном строительстве размер и форма закладных деталей имеют строгий регламент. Они зависят от двух факторов:

1. Напрягаемость или ненапрягаемость используемой арматуры;
2. И габаритные размеры монолитного изделия.

Перечислять все требования не имеет смысла, так как они находятся в свободном доступе и детально описаны в ГОСТ 10922-90. Стандарт учитывает нагрузки на изделие и марку стали, из которой изготовлен метиз. Также регламентируется форма закладной, расположение анкеров и их удаление друг от друга. Если коротко, то чаще всего используется арматура диаметром от 8 до 22 миллиметров. Сечение гладкое или профильное, а марка стали подбираются в зависимости от температурных условий.
