Как правильно провести канализацию под фундамент. Вывод канализации из дома

Как правильно провести канализацию под фундамент. Вывод канализации из дома

Чтобы произвести вывод канализации из дома, нужно оценить несколько факторов, которые впоследствии могут повлиять на трудоёмкость процесса. Для начала нужно оценить глубину залегания фундамента дома, если она до 50 см, то нужно сделать подкоп под фундаментом. Но это будет целесообразно в случае относительно недалекого расстояния до очистительного сооружения (до пяти метров), так как чем дальше находится септик, тем глубже нужно будет копать траншею, для того чтобы обеспечить необходимый угол стока. Работа будет заключаться только в рытье траншеи от дома до очистительного сооружения.

Если дом большой и глубина фундамента более 50 см, то необходимо будет сделать отверстие в нём, причем диаметр этого отверстия должен быть больше предполагаемого диаметра канализационной трубы, для того чтобы поставить гильзу в месте прохождения канализации через фундамент.

Диаметр сточной трубы подбирается с учетом тех задач, которые должна решать канализация в вашем доме. Если задача удобств будет ограничиваться только душем и парой рукомойников, то её диаметр может не превышать 5 см. Если дом будет оборудован туалетом, то диаметр целесообразно увеличить в два раза.

Оборудование для работы

Отверстие фундамента необходимо делать под углом к наружному краю. Фундамент шириной до 40 см можно пробить вручную. Если фундамент большой толщины и сопровождается арматурой, то необходимо применять специальные установки, на основе электродвигателя и буровой установки, насадки при этом применяют в зависимости от исполнения. В случае армированного бетона применяют алмазные наконечники, а также из материала на основе победита. При этом отверстия получаются относительно ровными и не требуют дополнительной доработки.

Инструменты, с помощью которых можно проделать отверстие в фундаменте:

• перфоратор;
• отбойный молоток.

Для сопутствующей работы ещё может понадобиться болгарка с алмазным напылением на диск, если придется обрезать попадающейся по ходу бурения арматуры.

Если нет специализированного оборудования, один из методов производства отверстия в фундаменте – это проделывание буром нескольких контрольных отверстий, шириной около 1 сантиметра. Затем необходимо работать отбойным молотком. В случае если нет отбойного молотка, можно работать кувалдой.

Канализация в плитном фундаменте. Специфика прокладки коммуникаций под плитным фундаментом

В результате грамотного проектирования плитного фундамента эксплуатация коммуникационных систем в доме пройдет без надобности преждевременного ремонта, если не рассматривать аварийные ситуации по вине пользователей.

Об особенностях закладки инженерных линий во время строительства силовой конструкции типа «плита», а также о вариантах ремонта в случае возникновения проблем, можно узнать из настоящей статьи.

Требования

Правила монтажа систем жизнеобеспечения (электроснабжение, водоснабжение, канализация) в коттеджах, строящихся на плитном фундаменте, регламентируются установленными нормативами по,и. При этом практикующие инженеры рекомендуют уделять особое внимание ремонтопригодности коммуникационных линий.

Согласно действующим правилам в строительстве, под инженерные сети не пробивают отверстия в затвердевшем монолите, а организуют места закладки гильз на этапе строительства.

В процессе необходимо учесть следующие факторы:

1. Для прокладки системы «теплого пола» и линий водоснабжения используют трубы диаметром от 16 до 20 мм. Для проводки канализации применяют трубы из поливинилхлорида со стандартным диаметром 110 мм. Если по проекту в доме много сантехнических приборов, большая длина канализационной магистрали или не предусмотрен приямок, то используют трубы диаметром 160 мм.
2. Минимально допустимый размер гильзы составляет 5 см.
3. При сезонных температурных перепадах в грунте возникают линейные расширения, поэтому при закладке инженерных систем используют специальные компенсаторы.
4. Линии водоснабжения прокладывают ниже уровня промерзания, в противном случае параллельно ведут греющие кабеля или используют полистирольные скорлупы.
5. Электрику закладывают в гильзы с радиусом изгиба от 0,3 до 0,7 м. Такое положение делает ремонтопригодным этот узел коммуникаций в случае повреждений. Линии электроснабжения выводятся в щиток, который, как правило, находится рядом с домом.
6. Газовую трубу запрещено вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/prokladka-kanalizacionnoy-truby-pod-fundament-doma-kanalizacionnaya-truba-v-fundamente-kak

Прокладка коммуникаций под фундаментом. Особенности монтажа инженерных коммуникаций под плитным фундаментом

Споры о том, делать или нет ремонтопригодные коммуникации под плитным фундаментом, напоминают баталии, связанные с путём прокладки кабеля в металлических трубах.

Ошибочно думать, что, смонтировав инженерные коммуникации в специальных гильзах и устроив в плите приямок, обеспечивается 100-процентная надёжность системы. Все усилия и затраты бессмысленны, если на начальном этапе монтажа допущены ошибки.

Брак в строительстве чаще всего возникает или из-за «кривых рук» исполнителей, или из-за некачественного материала.

Брак в строительстве чаще всего возникает или из-за «кривых рук» исполнителей, или из-за некачественного материала.

Поэтому сначала расскажем, смонтировать инженерные коммуникации под плитой без использования футляров.

Во-первых, запоминаем главное правило: надеяться на то, что нанятые рабочие, даже под присмотром бригадира/прораба, сделают прокладку коммуникаций правильно, вряд ли стоит. Только личный контроль застройщиком каждого этапа или полностью самостоятельно выполненная работа (на основе полученных знаний) спасёт от проблем в будущем. Во-вторых — перечислим базовые принципы прокладки канализационных труб и трассы водоснабжения под плитным фундаментом:

• Траншеи под трубы копаются в уже уплотнённой песчаной подушке.
• Перед укладкой труб дно выкопанной траншеи утрамбовывается.
• Трубы в траншею укладываются с определённым уклоном, заданным при её устройстве. Сеть ведём прямыми трассами.

Уклон труб диаметром 110 мм составляет 2 см на 1 погонный метр и 3 см на 1 погонный метр при диаметре труб 50 мм.

• Избегаем прокладки канализации в виде сложных веток с множеством боковых отводов и поворотов.
• Минимизируем длину магистрали до ввода в септик. Для этого все водопотребители группируются как можно компактнее, а не ставятся в противоположных концах дома. В двухэтажных домах санузлы проектируются друг над другом.
• Стыкование труб ведётся с использованием жидкого мыла. Следим, чтобы уплотнительные резинки не подвернулись и не разорвались. Трубы вставляются друг в друга не до упора, а с небольшим люфтом, обеспечивающим подвижку в соединении.
• Уложенные трубы засыпают песком, который также утрамбовывается.
• До и после засыпки песком уложенные трубы проверяют на герметичность путём заполнения трассы водой на 24 часа с заглушенными выходами.
• Выход канализационной трубы сквозь тело плиты перед заливкой бетоном оборачивают изолоном, что, за счёт эластичной вставки, развяжет конструкции.
• Над плитой устраивают  прочистку для канализации.

Правильность выдержанного уклона канализации можно проверить «дедовским» способом. Взять горсть глины, смять её в шар, обернуть газетной бумагой и опустить в трубу. Затем заливают в канализацию 5-6 литров воды. «Мячик» должен выйти с конца трассы. Если для этого требуется более 10 литров воды, или колобок не выкатился, значит на этапе сборки труб или формирования уклона допущены ошибки.

azemskov:

- Воду в плиту заводим так: берём ПНД трубу диаметров в 32 мм и закладываем её в гильзе из ПНД трубы большего диаметра.

Что касается сроков службы системы, то на канализационные трубы производители обычно дают гарантию 30-50 лет. Это — при условии эксплуатации в многоквартирном доме. В частном домостроении нагрузка (поток сточных вод) в разы меньше. Т.е. срок службы труб должен быть больше. В случае возникновения засора, канализацию прочищают сантехническим тросом через ревизионные люки, расположенные в санузлах.

al185 (Пользователь FORUMHOUSE):

- На мой взгляд, от идеи прокладки труб в гильзах с приямками больше вреда, чем пользы. Застройщик, надеясь, что это его спасёт, забывает о главном — грамотном проектировании.

Также обратимся к зарубежному опыту строительства утеплённого плитного фундамента с контуром водяного отопления (УШП к нам пришла оттуда). В Швеции или Германии просто закапывают коммуникации (трубы водоснабжения и канализации) без всяких футляров и приямков, и система работает долгие годы. Причём все дома строятся строго по проекту с участием специалистов технадзора.

Как вывести канализацию через фундамент. Как вывести трубу прямо из дома

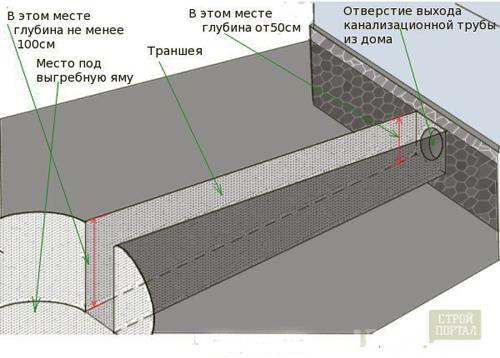

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:

• Перфоратор;
• Металлический пробойник;
• Электрическая дрель;
• Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Важно! Когда появляется необходимость создать отверстие большого диаметра, к примеру, для монтажа канализации в большом доме, воспользоваться бурильной установкой.

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

• Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
• Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
• Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Совет! Монтаж канализационной трубы должен проходить под небольшим уклоном. Для этого диаметр отверстия делается немного больше (10-20 мм).

Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/prokladka-kanalizacionnoy-truby-pod-fundament-doma-kanalizacionnaya-truba-v-fundamente-kak

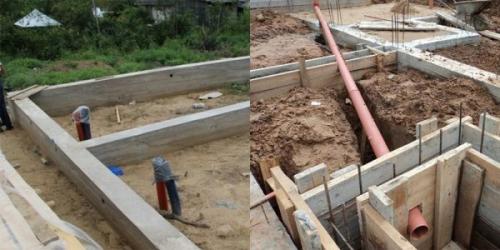

Закладка гильз в фундамент. Методика закладки трубы под канализацию при сооружении фундамента

Когда фундамент только сооружается, прокладка трубы под канализацию не составит трудностей. Нужно точно определить, с какой стороны, на каком расстоянии от дома будет находиться септик, место подключения к централизованной системе отведения стоков. Затем, роется траншея от этой точки к дому.

Сооружая траншею, нужно сделать ее такой глубины, чтобы будущая канализационная труба располагалась прямо, без соединений, поворотов. Не нужно забывать о наклоне по направлению от дома к месту стока. Оптимальная величина наклона — 2-4 см на метр трубы канализации. Большее, меньшее значение наклона приведет к нарушениям в отводе стоков, быстрому засорению трубы.

Для прокладки канализационной трубы ВНЕ дома используются только соответствующие трубы оранжевого цвета.

Глубина заложения трубы в траншее, при прокладке через фундамент должна равняться глубине промерзания почвы — плюс 0.4-0.5 метров. Иногда в публикациях пишется, что по канализации отводится нагретая масса стоков, это предохранит ее от замерзания. Это так, но при небольших морозах. В случае сильных заморозков, как минимум на стенках труб образуется слой льда. Очень быстро он вызовет затор, полное замерзание содержимого. Учитывая, что лед при образовании расширяется, велика вероятность растрескивания канализационной трубы.

В фундаменте, в месте соединения с траншеей укладывают гильзу. Это толстостенная металлопластиковая, стальная труба на 20-30 см большего диаметра, чем канализационная. Для последней рекомендуются трубы, диаметром около 0.1 метра, гильза должна иметь диаметр 0.3-0.4 метра.

Труба вводится по центру гильзы, пустое пространство заполняется гидроизолирующим, амортизирующим материалом. С наружной, внутренней стороны заделывается раствором цемента. Традиционно в качестве амортизатора, гидроизолятора применялся просмоленный пеньковый, джутовый трос, пакля. Их обматывали вокруг трубы, утрамбовывали.

Другим вариантом было использование тщательно просеянной, густо замешанной глиняной массы. Ее располагали с двух сторон от просмоленного каната, вместо него. Сейчас, более практично использование водостойкой строительной пены. Пистолетом заполняется пространство между внутренними стенками гильзы и проходящей водоотводящей трубой. С обеих сторон заделывается цементным раствором. Часто, место входа, выхода через основание строения дополнительно герметизируется резиновой манжетой. Приобрести ее можно в магазине строительных материалов, сантехническом.

Трубы канализации должны располагаться широким раструбом К ДОМУ, а не наоборот. Это дополнительно гарантирует исключение протечек. Со временем уплотнительные резинки потеряют герметичность, вода будет просачиваться в щели. Но при указанном способе монтажа они будут прочно заилены, не пропустят жидкость.

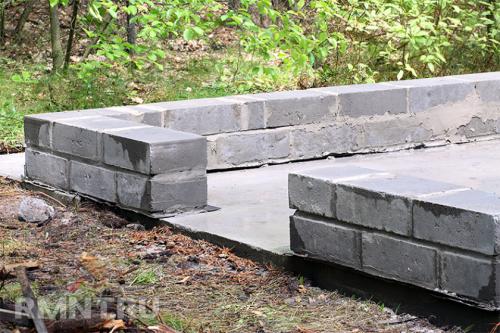

Прокладка коммуникаций под монолитной плитой. Фундамент в виде железобетонный плиты

Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания.

Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

Классический вариант фундамента монолитная плита без утепления

Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление —  утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.

Канализационная труба под фундаментом. Проведение канализации через ленточный фундамент

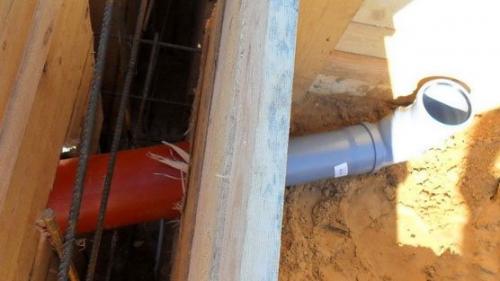

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.

Канализация в ленточном фундаменте

Первый способ используется в том случае, если фундамент имеет большую толщину. В этом случае роют траншею в том месте, где планируется выведение канализационных труб наружу. Для облегчения работы используют метод наклонного бурения. Бур заводится под фундамент на определенную глубину и под нужным углом.

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/prokladka-kanalizacionnoy-truby-pod-fundament-doma-kanalizacionnaya-truba-v-fundamente-kak

Канализационная труба под монолитной плитой. Основные принципы прокладки коммуникаций

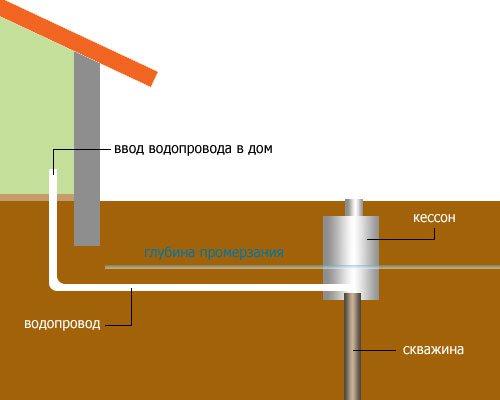

Схема прокладки водопровода под фундаментом.
Прежде всего, нужно избежать замерзания воды в водопроводных трубах. Способов два:

1. Прокладка водопроводных труб ниже глубины промерзания грунта. При водоснабжении из скважины делается кессон, в котором находится оголовок скважины, и которых сам находится под землёй ниже глубины промерзания. От него прокладывается водопроводная труба под дом, и уже там труба поднимается вверх и заводится в дом. Грунт под отапливаемым домом не промерзает, поэтому в этом участке грунта вода в водопроводе тоже замерзать не будет.
2. Обогрев водопроводной трубы. Когда нет возможности проложить водопровод ниже глубины промерзания грунта, его приходится подогревать с помощью специального греющего кабеля. Такой кабель питается от электричества и укладывается рядом с трубой; он имеет датчики и при понижении температуры включает подогрев. Минусом этого способа является дополнительный расход электроэнергии.

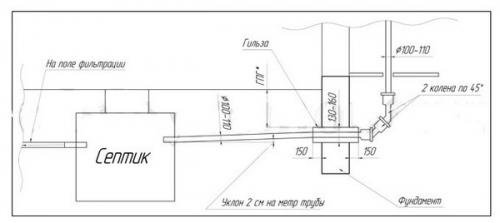

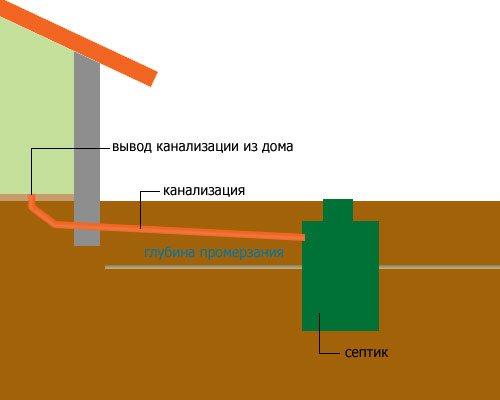

Схема прокладки канализации через фундамент.

Если в водопроводной трубе постоянно находится вода, то в канализационных трубах стоки не задерживаются, поэтому нет необходимости защищать их от промерзания, и трубы канализации можно укладывать неглубоко — выше уровня промерзания. Входные патрубки септиков находятся на глубине от 60 см и глубже, расстояние от дома до септика 5-10 м, необходимый уклон трубы — 2-4 см на 1 м. Таким образом, чтобы обеспечить достаточный перепад канализационную трубу нужно прокладывать на глубине 40-60 см: 40 см под домом в месте выхода канализации из помещения и 60 см на входе в септик.

При прокладке коммуникаций под землёй для защиты труб нужно использовать так называемые гильзы — трубы большего диаметра, внутри которых прокладывается основная рабочая труба. Такая конструкция особенно актуальна для водопровода. Гильза защищает трубу от давления грунта и от механических повреждений. Ещё один плюс использования гильзы: в случае прорыва трубы её можно будет достать из полости гильзы и заменить, это будет легче, чем откапывать её полностью, а потом снова засыпать траншею.

Канализационная труба в гильзе.
