Правильная прокладка коммуникаций в фундаменте. Основные правила устройства инженерных коммуникаций в доме

Правильная прокладка коммуникаций в фундаменте. Основные правила устройства инженерных коммуникаций в доме

Главными условиями комфортной жизни за городом является оптимальная работа автономных коммуникаций, обеспечивающих частный дом водой – холодной и горячей, электричеством и канализацией. Скрытая прокладка этих систем в фундаментной плите устраивается еще до того, как будет смонтирован арматурный каркас и залит бетон. Кто-то сейчас скажет - зачем прокладывать водопровод, канализацию и электрокабели в фундамент, ведь если что-то перестанет функционировать, то будет необходим доступ для ремонта, а это уже сложно. Да, действительно, существует вероятность того, что может что-то выйти из строя, но для этого коммуникации в частном доме нужно сделать правильно:

• Трубы и электрокабели укладываются в канавки, которые делаются в уже уплотненном основании УШП.
• Дно траншей нужно обязательно выровнять и еще раз утрамбовать.
• Схема инженерных коммуникаций жилого дома должна быть максимально геометричной, без резких изломов и поворотов.
• Так же при прокладке труб не забываем о том, что нужно задать необходимый уклон, для того чтобы жидкость по трубам беспрепятственно могла стекать. Для труб с диаметром 110 мм и больше уклон можно сделать 2 см на погонный метр трассы. Для более тонких труб уклон делается большим, примерно 3-4 см на метр трубы.
• Длину канализационных труб до септика необходимо сделать как можно короче, для чего все сантехнические приборы постараться расположить в максимальной близости друг от друга.
• При монтаже труб нельзя вставлять их друг в друга до упора, а оставлять небольшой зазор.
• Подвод коммуникаций к дому делается с обязательной проверкой соединений труб на герметичность жидким мылом.
• Уложенный трубопровод уже после его засыпки песком следует проверить на герметичность для чего конец трубы, выходящей из дома, плотно закрывают, в систему заливают воду и оставляют так на сутки.

Коммуникации в плитном фундаменте. Специфика прокладки коммуникаций под плитным фундаментом

В результате грамотного проектирования плитного фундамента эксплуатация коммуникационных систем в доме пройдет без надобности преждевременного ремонта, если не рассматривать аварийные ситуации по вине пользователей.

Об особенностях закладки инженерных линий во время строительства силовой конструкции типа «плита», а также о вариантах ремонта в случае возникновения проблем, можно узнать из настоящей статьи.

Требования

Правила монтажа систем жизнеобеспечения (электроснабжение, водоснабжение, канализация) в коттеджах, строящихся на плитном фундаменте, регламентируются установленными нормативами по,и. При этом практикующие инженеры рекомендуют уделять особое внимание ремонтопригодности коммуникационных линий.

Согласно действующим правилам в строительстве, под инженерные сети не пробивают отверстия в затвердевшем монолите, а организуют места закладки гильз на этапе строительства.

В процессе необходимо учесть следующие факторы:

1. Для прокладки системы «теплого пола» и линий водоснабжения используют трубы диаметром от 16 до 20 мм. Для проводки канализации применяют трубы из поливинилхлорида со стандартным диаметром 110 мм. Если по проекту в доме много сантехнических приборов, большая длина канализационной магистрали или не предусмотрен приямок, то используют трубы диаметром 160 мм.
2. Минимально допустимый размер гильзы составляет 5 см.
3. При сезонных температурных перепадах в грунте возникают линейные расширения, поэтому при закладке инженерных систем используют специальные компенсаторы.
4. Линии водоснабжения прокладывают ниже уровня промерзания, в противном случае параллельно ведут греющие кабеля или используют полистирольные скорлупы.
5. Электрику закладывают в гильзы с радиусом изгиба от 0,3 до 0,7 м. Такое положение делает ремонтопригодным этот узел коммуникаций в случае повреждений. Линии электроснабжения выводятся в щиток, который, как правило, находится рядом с домом.
6. Газовую трубу запрещено вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/prokladka-kanalizacii-pod-fundamentom-podgotovka-k-prokladke-kanalizacii

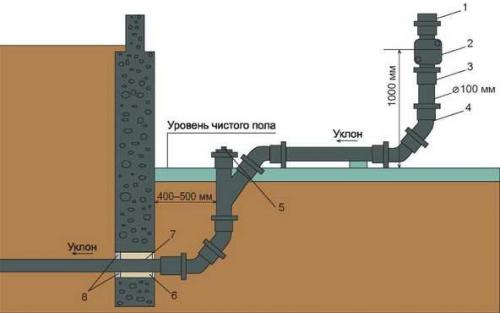

Канализационная труба под фундаментом. Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.

Канализация в ленточном фундаменте

Первый способ используется в том случае, если фундамент имеет большую толщину. В этом случае роют траншею в том месте, где планируется выведение канализационных труб наружу. Для облегчения работы используют метод наклонного бурения. Бур заводится под фундамент на определенную глубину и под нужным углом.

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-pravilno-provesti-kanalizaciyu-pod-fundament-vyvod-kanalizacii-iz-doma

Подкоп под ленточный фундамент. Проектирование канализационных коммуникаций

Самостоятельно спроектировать канализацию жилого дома не так сложно, здесь необходимо помнить о ряде правил:

• сначала нужно определить места установки основного оборудования и рассчитать давление в системе;
• расположить в доме точки водозабора максимально компактно для снижения расходов на установку труб;
• предусмотреть септик по санитарно-гигиеническим правилам, а также обустроить систему фильтрации;
• даже если ленточный фундамент будет устроен на ровной площадке, все трубы канализации нужно устанавливать под углом для увеличения скорости оттока и препятствуя образованию тромбов;
• внешняя часть канализационной системы делается только прямой, без лишних изгибов и поворотов;
• все трубы должны быть максимально качественно сварены или спаяны, причем изначально проверены на герметичность ультразвуком или запуском воды под большим давлением.

Итак, сейчас практически не используется внешняя прокладка канализационных систем в связи с трудоемкостью работ и сложностью в утеплении. Можно установить кабеля обогрева труб на внешней и внутренней части канализации, но они слишком дорогие и при низких температурах эффективно не справляются со своей задачей.

Все производители рекомендуют кабель нагрева стенок труб эксплуатировать при температуре окружающей среды до10º. Более мощную конструкцию обогрева используют только для больших административных и промышленных зданий, где пробивать фундаменты конструктивно сложно или запрещено проектом.

Ввод коммуникаций в плитный фундамент. Особенности монтажа инженерных коммуникаций под плитным фундаментом

Споры о том, делать или нет ремонтопригодные коммуникации под плитным фундаментом, напоминают баталии, связанные с путём прокладки кабеля в металлических трубах.

Ошибочно думать, что, смонтировав инженерные коммуникации в специальных гильзах и устроив в плите приямок, обеспечивается 100-процентная надёжность системы. Все усилия и затраты бессмысленны, если на начальном этапе монтажа допущены ошибки.

Брак в строительстве чаще всего возникает или из-за «кривых рук» исполнителей, или из-за некачественного материала.

Брак в строительстве чаще всего возникает или из-за «кривых рук» исполнителей, или из-за некачественного материала.

Поэтому сначала расскажем, смонтировать инженерные коммуникации под плитой без использования футляров.

Во-первых, запоминаем главное правило: надеяться на то, что нанятые рабочие, даже под присмотром бригадира/прораба, сделают прокладку коммуникаций правильно, вряд ли стоит. Только личный контроль застройщиком каждого этапа или полностью самостоятельно выполненная работа (на основе полученных знаний) спасёт от проблем в будущем. Во-вторых — перечислим базовые принципы прокладки канализационных труб и трассы водоснабжения под плитным фундаментом:

• Траншеи под трубы копаются в уже уплотнённой песчаной подушке.
• Перед укладкой труб дно выкопанной траншеи утрамбовывается.
• Трубы в траншею укладываются с определённым уклоном, заданным при её устройстве. Сеть ведём прямыми трассами.

Уклон труб диаметром 110 мм составляет 2 см на 1 погонный метр и 3 см на 1 погонный метр при диаметре труб 50 мм.

• Избегаем прокладки канализации в виде сложных веток с множеством боковых отводов и поворотов.
• Минимизируем длину магистрали до ввода в септик. Для этого все водопотребители группируются как можно компактнее, а не ставятся в противоположных концах дома. В двухэтажных домах санузлы проектируются друг над другом.
• Стыкование труб ведётся с использованием жидкого мыла. Следим, чтобы уплотнительные резинки не подвернулись и не разорвались. Трубы вставляются друг в друга не до упора, а с небольшим люфтом, обеспечивающим подвижку в соединении.
• Уложенные трубы засыпают песком, который также утрамбовывается.
• До и после засыпки песком уложенные трубы проверяют на герметичность путём заполнения трассы водой на 24 часа с заглушенными выходами.
• Выход канализационной трубы сквозь тело плиты перед заливкой бетоном оборачивают изолоном, что, за счёт эластичной вставки, развяжет конструкции.
• Над плитой устраивают  прочистку для канализации.

Правильность выдержанного уклона канализации можно проверить «дедовским» способом. Взять горсть глины, смять её в шар, обернуть газетной бумагой и опустить в трубу. Затем заливают в канализацию 5-6 литров воды. «Мячик» должен выйти с конца трассы. Если для этого требуется более 10 литров воды, или колобок не выкатился, значит на этапе сборки труб или формирования уклона допущены ошибки.

azemskov:

- Воду в плиту заводим так: берём ПНД трубу диаметров в 32 мм и закладываем её в гильзе из ПНД трубы большего диаметра.

Что касается сроков службы системы, то на канализационные трубы производители обычно дают гарантию 30-50 лет. Это — при условии эксплуатации в многоквартирном доме. В частном домостроении нагрузка (поток сточных вод) в разы меньше. Т.е. срок службы труб должен быть больше. В случае возникновения засора, канализацию прочищают сантехническим тросом через ревизионные люки, расположенные в санузлах.

al185 (Пользователь FORUMHOUSE):

- На мой взгляд, от идеи прокладки труб в гильзах с приямками больше вреда, чем пользы. Застройщик, надеясь, что это его спасёт, забывает о главном — грамотном проектировании.

Также обратимся к зарубежному опыту строительства утеплённого плитного фундамента с контуром водяного отопления (УШП к нам пришла оттуда). В Швеции или Германии просто закапывают коммуникации (трубы водоснабжения и канализации) без всяких футляров и приямков, и система работает долгие годы. Причём все дома строятся строго по проекту с участием специалистов технадзора.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/vvod-kanalizacii-v-dom-pod-fundamentom-kak-provesti-kommunikacii-pod-fundament

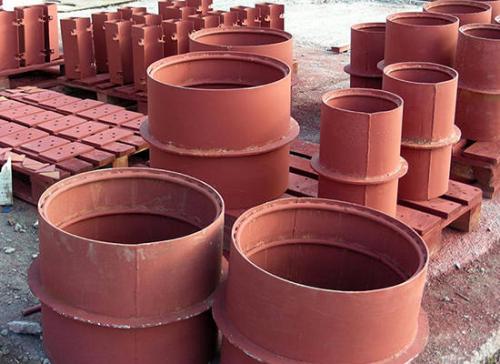

Закладные гильзы под коммуникации. Гильзы для труб канализации, проход через перекрытие или фундамент

При прокладке новых трубопроводов или ремонте старых коммуникаций устанавливают гильзы для труб канализации проход через перекрытие имеет важную роль в дальнейшей эксплуатации системы. Место расположения гильзы определяется при составлении схемы коммуникационных систем.

Описание

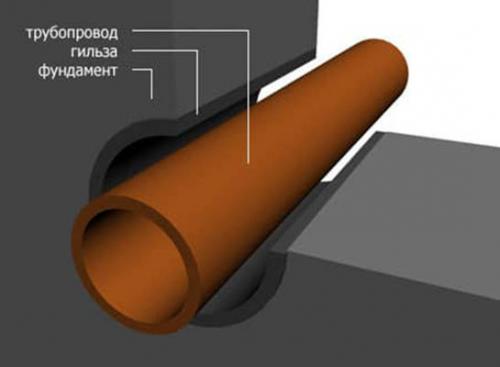

Гильза представляет собой изделие, состоящее из чехла и набивки. Чехол — отрезок стальной или полимерной трубы. В качестве набивки используют мягкий материал, это предотвращает повреждение трубопровода в момент теплового расширения. Кроме того набивка должна быть устойчивой к возгоранию.

Трубопровод может пересекать перекрытия вертикально или горизонтально. Чехол прочно фиксируется в перекрытии или стене независимо от расположения. Соединительные металлические гильзы для соединения труб канализации имеют специальный фланец, который не допускает движение. Закрепить патрон с гладкой поверхностью для трубопровода помогает бетонирование конструкции.

Размеры

Большое значение при выборе патрона имеет размер ее внутреннего диаметра. Он должен превышать сечение трубопровода на 2 см. Такая разница позволяет избежать повреждений трубных участков канализации при температурном расширении.

Длина защиты для канализационной трубы зависит от толщины самого перекрытия с учетом высоты бетонной стяжки и напольного покрытия. Кроме того учитывается назначение помещения и степень опасности подъема уровня воды над полом. В таких комнатах патрон должен иметь выступ в соответствии с требованиями СНИП, чтобы не допустить проникновения воды в помещения нижних этажей при аварийном затоплении.

Материал

Для изготовления гильзы для труб канализации проход через перекрытие может использоваться:

• Металл. Стальные изделия характеризуются прочностью, надежностью и долговечностью. Они могут устанавливаться в любых перекрытиях. Стальные изделия способны выдерживать нагрузку более 100 кг на 1м ² . Установить защиту для трубопровода можно непосредственно на строительном участке и на одном из этапов изготовления железобетонной конструкции. Перед бетонированием края обрабатывают шлифовальной машинкой, чтобы предотвратить повреждение трубопровода из полипропилена.
• Полимерные материалы. Полимерной гильзой обустраивается проход канализации через перекрытие между этажами. Материал отличается устойчивостью к износу и низкой температуре.

Назначение

Проходя через перекрытия любого сооружения, трубопровод подвергается воздействию больших механических нагрузок и химических веществ. Снизить влияние агрессивной среды помогают дополнительные конструктивные элементы – гильзы.

Гильзы для труб канализации проход через перекрытие – это важный конструктивный элемент, на который возлагается защитная функция от следующих факторов:

• Механическое воздействие со стороны строения.
• Разрушительное влияние воды и открытого огня.
• Препятствие образованию вредных микроорганизмов.

Установленное трубное изделие предназначено для выполнения следующих задач:

• Обеспечивать защиту от размыва при непредвиденной аварии в виде протечек трубы канализации . Благодаря патрону здание не пострадает в аварийной ситуации.
• Защитный элемент должен защитить поверхность трубопровода в зоне прохода через перекрытие от механического воздействия, деформации и влияния агрессивной среды.
• Гильза для канализации предохраняет от температурных изменений, которые оказывают разрушительное воздействие на магистраль и сооружение.
• Установленное трубное изделие позволяет быстро выполнить демонтаж канализационной трубы, не причиняя вреда основной конструкции.

Основание

Гильзы для канализации устанавливают по требованиям СНиП. На это существует несколько причин:

• Под влиянием температуры трубопроводы расширяются или перемещаются. Для предупреждения деформации и повреждения трубных участков делают отверстия. В них устанавливают изделия, способные сохранить целостность системы при монтаже или температурных изменениях.
• При необходимости выполнить демонтаж трубопровода гильза позволяет провести работы, не разрушая несущие конструктивные элементы.
• Правильно обустроенный узел прохода канализации через перекрытие служит препятствием на пути неприятных запахов и насекомых из других помещений.

Особенности монтажа

Канализационные трубы могут быть изготовлены из чугуна или полимерных материалов. Для чугунной трубы гильза может не потребоваться за счет высокой прочности. Однако при выполнении ремонта или замены отсутствие гильзы существенно усложняют демонтаж системы.

Для полимерного канализационного стояка патрон устанавливают в обязательном порядке. Дополнительно проводят гидроизоляцию соответствующим материалом, проход заделывают бетонным раствором.

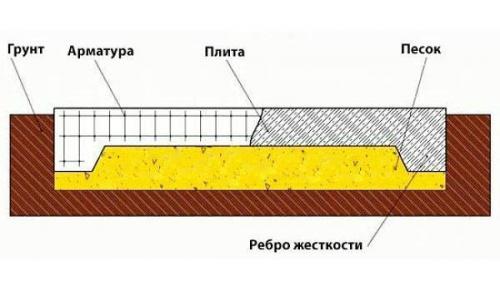

Прокладка коммуникаций под монолитной плитой. Плитный фундамент с ребрами вниз

Чтобы увеличить несущую способность плитного фундаментного основания без его заглубления, изготавливается монолитная конструкция с ребрами жесткости, направленными вниз.

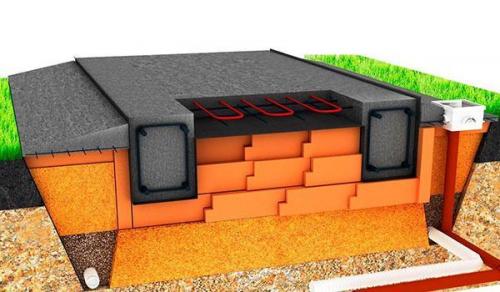

Существует два варианта исполнения монолитной плиты с ребрами жесткости вниз:

1. Ребра жесткости формируются за счет траншей, вырытых в грунте ниже уровня заливки железобетонной плиты. В приямки для ребер устанавливается армирующий каркас, выполненный как единое целое с каркасом самой плиты, после чего осуществляется заливка бетонной смеси.
2. Готовится котлован с ровным дном под плиту. На гидроизолированное основание укладывается полимерный плитный утеплитель – ребра жесткости сформируются в промежутках между «островками» из теплоизолятора и стенками котлована. Перед заливкой бетонной смеси монтируется арматурный каркас.

Ребра жесткости должны располагаться под несущими стенами и капитальными внутренними перегородками. Если проект не предусматривает перегородок, но требуется повысить жесткость плиты, ребра, обращенные вниз, должны располагаться параллельно короткой стороне постройки с шагом до 3 метров.

Укладка теплоизолятора, в том числе экструдированного пенополистирола под фундаментную плиту, не только позволяет обустроить ребра жесткости требуемых размеров, но и способствует утеплению фундаментного основания, снижению затрат на отопление дома. Такой тип фундаментного основания называют «шведской плитой». Его нередко дополняют водяным контуром отопления.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-pravilno-provesti-kanalizaciyu-pod-fundament-vyvod-kanalizacii-iz-doma

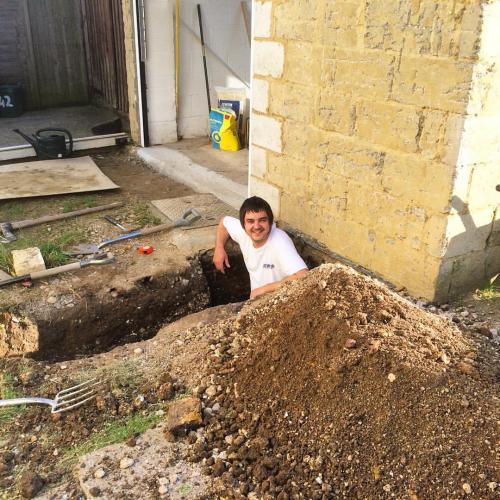

Проход труб через фундамент. Подкоп под бетонным основанием

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

Прежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить , исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно , маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона.

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

Как вывести канализацию через фундамент. Как вывести трубу прямо из дома

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:

• Перфоратор;
• Металлический пробойник;
• Электрическая дрель;
• Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

• Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
• Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
• Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.
