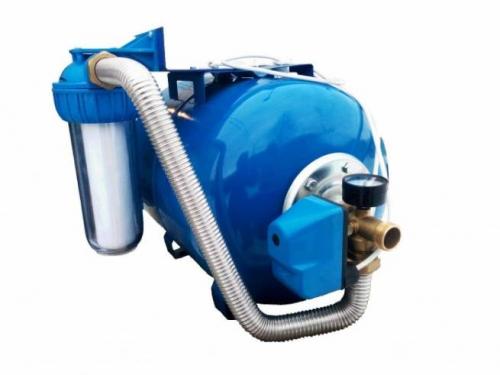

Станция для водоснабжения частного дома неисправности. Основные неисправности и рекомендации по их устранению

Станция для водоснабжения частного дома неисправности. Основные неисправности и рекомендации по их устранению

Неисправности насосной станции, как уже говорилось выше, могут определяться целым рядом причин, точное выяснение которых позволит оперативно и максимально качественно выполнить ремонт, вернув оборудование в рабочее состояние. При диагностике, проводимой для выяснения причины поломки насосной станции, не требуется использовать сложное оборудование и обладать профессиональными навыками. Выявить большинство характерных неисправностей насосных станций можно как по внешним признакам, так и с помощью приборов, которыми изначально оснащены такое оборудование и система водоснабжения.

Среди неисправностей насосных станций можно выделить несколько наиболее характерных, которые каждый пользователь в состоянии выявить и устранить самостоятельно, воспользовавшись при ремонте советами специалистов.

Насос работает, но вода в систему не поступает

При запуске насосной станции может случиться так, что насос, которым она оснащена, работает, а жидкость в водопровод не поступает. Чтобы определить, почему насосная станция не качает воду, необходимо проанализировать отдельные параметры и условия работы элементов, входящих в оснащение оборудования.

• Сначала надо оценить техническое состояние и корректность работы обратного клапана, который расположен на всасывающей трубе во внутренней части колодца или скважины. Очень часто не качает насосная станция именно из-за того, что этот клапан засорен песком и грязью: не открываясь, он просто не дает воде из скважины поступать к насосу.
• Следует проверить, есть ли вода в той части напорного трубопровода, которая расположена между насосом и скважиной. Если жидкость там отсутствует, то, соответственно, устройству нечего качать. Часто такая ситуация возникает при отключении электричества и остановке работы насосной станции. Чтобы насосная станция снова начала работать в штатном режиме, достаточно заполнить эту часть трубопровода водой, для чего в нем предусмотрено специальное отверстие.
• Необходимо проверить (при разобранном насосе), насколько велика выработка между внутренними стенками его корпуса и крыльчаткой. Наиболее интенсивно такая выработка формируется в тех случаях, когда перекачивается вода, содержащая в своем составе большое количество нерастворимых примесей (своего рода абразива). Если выявлена именно эта причина отсутствия воды в системе водоснабжения при работающей насосной станции, то необходим ремонт насоса, заключающийся в замене крыльчатки и корпуса устройства, либо его полная замена. В том случае, если вы найдете комплектующие, подходящие для модели вашего оборудования, возможен ремонт водяного насоса своими руками.
• Надо также определить, есть ли вода (и на какой глубине, если есть) в самой скважине или колодце. Если вода в источнике водоснабжения есть, то проблема решается просто: достаточно опустить подающий шланг или трубу на более глубокий уровень закачки. При этом необходимо соблюдать инструкцию по эксплуатации насосного оборудования, чтобы впоследствии избежать его ремонта.

Ремонт насосных станций на дому. Состав насосной станции

Классическая насосная станция состоит из следующих основных элементов.

Возможно, Вас заинтересует информация-как настроить насосную станцию

1. Собственно, насосного устройства . Обычно в насосных станциях используются поверхностные насосы, которые устанавливаются либо в хозяйственных помещениях дома, либо в специально оборудованных кессонах. Перистальтический насос должен выдавать достаточную мощность для того, чтобы поднимать воду из скважины, перемещать ее до дома и поднимать в самую верхнюю точку водоразбора вашего жилища.



   Насос водопровода

2. Аккумулятора давления или гидроаккумулятора. Это устройство представляет собой прочную металлическую емкость, которая поддерживает в водяных трубопроводах системы постоянное давление. Наиболее распространенной моделью аккумулятора давления является металлический баллон, внутри которого расположена упругая резиновая мембрана. При работе насосного устройства мембрана натягивается до определенного уровня. При прекращении работы насосного устройства мембрана, стремясь вернуться в первоначальное положение, вытесняет воду из емкости.

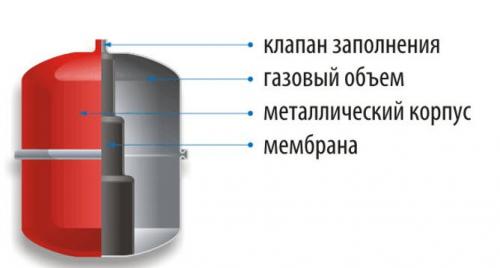

   Гидроаккумулятор (аккумулятор давления)

3. Для того, чтобы насосное устройство включалось и выключалось при достижении определенных параметров давления в системе, необходим блок автоматики , который снабжен датчиком давления . При снижения давления в системе до определенного уровня, реле срабатывает, насос включается и вода начинает заполнять аккумулятор давления. При достижении максимального показателя давления в системе насосное устройство отключается.

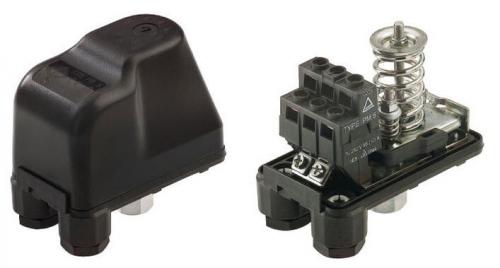

Реле давления насосной станции. Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

• рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
• коллектор, подающий и распределяющий воду по всем точкам потребления;
• манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Насосная станция возможные неисправности. Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Насосная станция включается при закрытом кране. Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности  может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

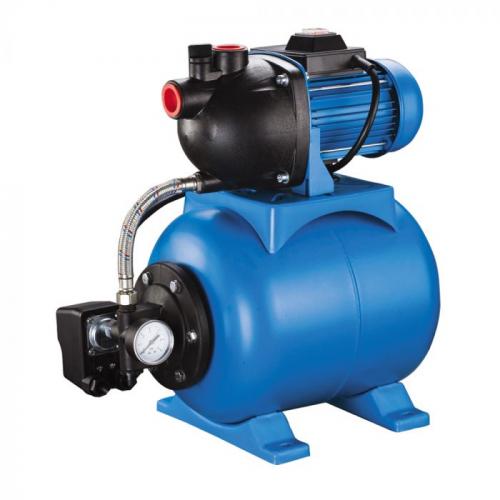

Насосная станция работает рывками. Агрегат работает рывками

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере

Если насосная станция работает рывками, то агрегат часто включается и выключается. Причин может быть несколько, для их устранения делают следующее:

1. Прежде всего, нужно проверить давление в воздушной камере гидробака. Для этого можно использовать обычный автомобильный манометр. Если давление понижено, попробуйте накачать воздух в камеру при помощи насоса. Через некоторое время замер нужно повторить. Если давление снова понизилось, значит, воздух из камеры выходит через трещину или разгерметизированное место. После их удаления давление можно восстановить и воздух не будет уходить. Отверстие в корпусе можно заделать при помощи холодной сварки.
2. Если гидрофор, например, агрегат Марина для дома, качает воду рывками, то причина может быть в повреждении диафрагмы. В этом случае диафрагму нужно заменить.
3. Также если агрегат для дома часто включается и отключается, а также качает воду рывками, проблема может быть вызвана нарушением исправной работы реле давления.

Ели агрегат набирает воду рывками, то проблема может возникнуть из-за неправильной работы узла автоматики. Обычно при такой работе показания на манометре то скачут до максимальных показателей, то опускаются до минимума.

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере. Чтобы добраться до груши, нужно найти ниппель с тыльной стороны бака. Если на него нажать, то пойдёт воздух. Если из него после нажимания вместо воздуха пойдёт вода, то резиновая груша повреждена и придётся выполнить её замену. Для этого нужно разобрать корпус, раскрутив болты.

Иногда такая ситуация может возникнуть из-за падения давления воздуха в подушке, которая находится за резиновой грушей. Обычно давление в этой части должно быть равно 1,5 атм. Если герметичность корпуса нарушена, то воздух будет уходить и гидробак не сможет справляться со своими функциями. Для повышения давления нужно закачать воздух через ниппель, расположенный в задней части корпуса. Если это не поможет, нужно искать микротрещины в корпусе и производить их ремонт либо полную замену корпуса гидробака.

Важно: если причиной неисправности стала поломка блока автоматики, то он ремонту не подлежит и заменяется целиком.

Ремонт реле давления насосной станции. Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

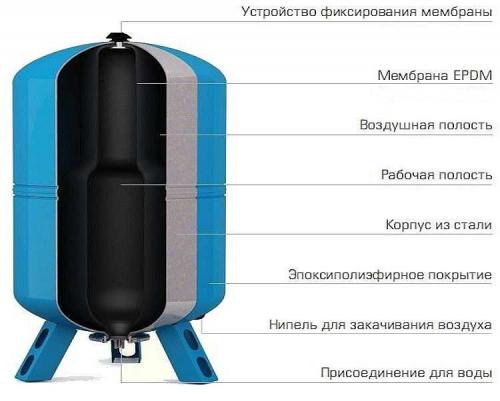

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Потекла насосная станция, что делать. Ремонт насосной станции своими руками. Насосная станция работает, но вода поступает рывками, с перебоями

Постоянное давление в системе водоснабжения частного дома создается обычно при помощи насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодический случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.

Опреснение морской воды

Для перекачки всего производства. Эти насосы устанавливаются рядом с резервуаром и имеют клапаны всасывания и слива, чтобы обеспечить их изоляцию. Набор мер, которые необходимо предпринять, будет следующим. Картриджные фильтры.

• Новый водосбор морской воды .
• Строительство перекачки морской воды для новой установки.
• Последовательная предварительная обработка: Дозировка химических реагентов.
• Песчаная фильтрация.
• Установка для стиральных фильтров.
• Насосы высокого давления для восстановления энергии.
• Реверсивные стойки осмоса.

Состав насосной станции и назначение частей

• 1 Состав насосной станции и назначение частей
  • 1.1 Принцип работы насосной станции
• 2 Проблемы и неисправности насосных станций и их исправление
  • 2.1 Не отключается насосная станция (не набирает давление)
  • 2.2 Ремонт насосной станции: часто включается
  • 2.3 Воздух в воде
  • 2.4 Насосная станция не включается
  • 2.5 Мотор гудит, но не качает воду (крыльчатка не вращается)
• 3 Некоторые виды ремонтных работ
  • 3.1 Замена «груши» гидроаккумулятора

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, и как работает каждая из частей. Тогда и неисправности устранять проще. Состав насосной станции:

Водохранилище Эль-Ренегадо расположено в реке Ренегадо, в муниципалитете Сеута. Бассейн водохранилища Эль-Ренегадо расположен полностью на территории Сеути и имеет площадь 1, 29 км. Растояние между плотиной Ренегадо и морем составляет чуть более 700 метров.

Гидрографическая сеть по отношению к поверхностным водам может считаться эндотермической. Что касается грунтовых вод, крутые склоны и близость возвышенностей вызывают большой поверхностный сток с последующим уменьшением инфильтрации. Примерно в километре два, в Плайя-Бенитесе, есть отклонение влево, которое ведет к плотине Ренегадо.

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

  Из чего состоит насосная станция

  Пройдя отклонение влево, которое ведет к плотине Эль-Инфирно, мы находим крюк справа, который ведет к коронации плотины Эль-Ренегадо. Уровень коронации ядра составляет 81, максимальная высота на фундаменте составляет 66 метров. Наклон плотины как вверх, так и вниз по течению составляет 1, 8 в горизонтальном положении по вертикали.

  Единственной галереей, которая располагает плотиной, является нижний дренаж и занимает уровень очага в самой высокой точке 42 и наклонена ниже 0, В этой галерее расположены нижние дренажные трубы и водозабор, Длина галереи составляет 200 метров, а ее направление почти перпендикулярно оси расположения плотины. Галерея может быть посещена только по течению около 55 метров, в конце которой находится камера клапана. В нескольких метрах от камеры клапана находится стопор, из которого начинается нижний слив и выпускной трубопровод.

• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходима для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

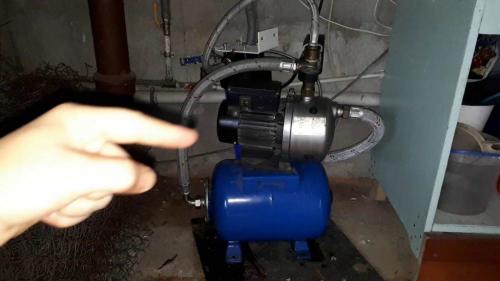

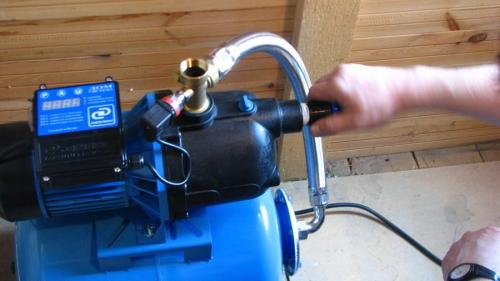

Насосная станция странный звук. Насосная станция стала работать рывками: что делать, устранение причины

Как и любое оборудование, насос может работать со сбоями, которые выражаются в нестабильности. Если насосная станция работает рывками, причины могут быть разными, и чтобы исправить ситуацию нужно выяснить, какая из них является истинной.

Причины рывков

Проявления также разнятся. Это когда вода из крана идет рывками или если на лицо скачки давления, создаваемого насосом при всасывании жидкости из скважины или колодца.

Чаще всего подобная ситуация складывается потому, что:

1. В трубопроводе образовалась воздушная пробка. В результате насосная станция работает на то, чтобы ее продавить, и периодически это получается, но как только напор прорывается, давление падает, и насос вынужден снова накачивать давление в системе.
2. Вышло из строя реле давления. Манометр показывает правильно, но происходит несвоевременное включение и отключение насоса. Это связано с заниженным верхним пределом или завышенным нижним порогом.
3. Произошла разгерметизация системы. Это может быть пробоина в трубопроводе, недостаточно плотное соединения, некачественная запорная арматура или повреждения рабочей камеры насоса, а также выход из строя его механических узлов.

В каждом из случаев необходимо произвести ремонт. Предварительно проводится ревизия с целью выявить истинную причину. Если видимых последствий нет, приходится пройти всю цепь от скважины до потребителя.

Устранение поломки

Убедившись, что порывов на трассе нет, и все соединения герметичны, можно сделать вывод, что вода из скважины идет рывками по причине поломки одного из агрегатов:

1. Реле давления. Проверяется правильность показаний манометра, который при необходимости подлежит замене. Для этого нужно использовать другой контрольно-измерительный прибор, например, автомобильный манометр для измерения давления в шинах. Инструкция как настроить реле.
2. Гидробак. Поврежденным может быть как корпус, так и диафрагма или груша в зависимости от типа конструкции. Если после нажатия ниппеля для стравливания воздуха, из выпускного патрубка полетят брызги, то дело именно в этом. Груша или диафрагма должна быть заменена на новую.
3. Насос. Повреждения на корпусе, разгерметизация рабочей камеры видно невооруженным глазом. Но если причина заключена в износе механических узлов (вала, подшипников, колеса, лопастей), то придется разобрать устройство и внимательно осмотреть каждую деталь. Грязь, ил, песок, глину убирают.
4. Фильтр. Засорение фильтрационной установки грубой очистки также может привести к нестабильной работе насосной станции. Сетку нужно почистить, а при необходимости заменить. Электрическая часть системы проверяется отдельно.

Скачки напряжения, поломка блока управления и другие неполадки в электрике могут стать поводом появления рывков в работе насосной станции. Самостоятельно производить ремонт не имея специализированных навыков не рекомендуется. Стоит обратиться в сервисный центр.

Как уберечь станцию от поломок

Чтобы никогда не ломать голову, почему вода неравномерно течет по трубам, достаточно изначально правильно собрать систему.

Если же проблема уже налицо, то после ремонта нужно проверить, все ли было сделано правильно на этапе обустройства источника. Так, трубы и шланги не должны перегибаться или быть деформированными, что приводит к снижению пропускной способности.

В систему включается обратный клапан, препятствующий обратное течение жидкости по трубопроводу. Проверяют, правильно ли подобрана мощность насоса. Для этого в расчет закладывают глубину залегания воды в скважине или колодце, удаленность источника от дома, количество потребителей. Дебит источника не может быть меньше производительности, указанной в техпаспорте на насосную станцию.

Любое негерметичное соединение может стать причиной подсоса воздуха, который вызывает перебои в подаче воды. А попытки сэкономить, исключив из системы какой либо из узлов всегда приводит к тому, что она работает неэффективно. Но все это можно исправить, если правильно подобрать все компоненты и смонтировать их в нужной последовательности. Процедура несложная, если подойти к вопросу с должным вниманием.
