Станция представляет собой сложное устройство, состоящее из ряда узлов, работающих как единый комплекс.

Устройство скомплектовано из следующих частей:

1. Насос для забора воды и подачи её во внутридомовую систему.
2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
3. Датчик давления, запускающее оборудование при снижении напора в системе.
4. Манометр.
5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

• Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
• Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
• Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
• Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
• Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
• Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
• Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
• Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Источник: https://aystroika.info/novosti/kak-rabotaet-stanciya-kak-rabotayut-tes-na-ugolnom-toplive

Насосная станция не набирает давление. Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности  может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Не выключается насосная станция. Причины неисправности

Во время организации водоснабжения при помощи насосов в комплексе насосного оборудования могут возникнуть некоторые неисправности. Чтобы понять причину неполадок, нужно изучить конструкцию устройств и порядок, которому они следуют при работе.

В комплекс станции включено насосное оборудование, разновидность которого зависит от особенностей источника водоснабжения.

Насосы разделяют на погружные и поверхностные. Устройства работают в разных режимах и на разной мощности. Насосная система не может работать без аккумулятора, корректирующего гидравлическое давление, и блока управления.

Причиной неисправности насосной станции может быть беспрерывная работа устройства

Возможные причины неисправности:

• Беспрерывная работа. Оборудование должно работать периодически. Если оборудование работает долго, оно быстро изнашивается.
• Неправильная регулировка. Это самая распространенная причина.
• Засорение управляющего блока. Это приводит к загрязнению реле. При загрязнении входного отверстия необходима его своевременная очистка.
• Утечка воды. Это приводит к постоянной работе насосного оборудования.
• Неисправность блока электрореле. Частая эксплуатация приводит к загрязнению контактов.
• Нестабильность сетевого напряжения. Напряжение в энергосети нужно постоянно измерять. При необходимости следует воспользоваться стабилизатором или трансформатором.

Водяная станция выключается по разным причинам, поэтому вариант починки нужно выбирать после установки проблемы, вызвавшей нарушения. К распространенным причинам можно причислить перебои, вызванные неправильной регулировкой блока автоматики. Для исправления ошибок не нужно обладать профессиональными навыками.

Насосная станция гудит, но не качает. Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

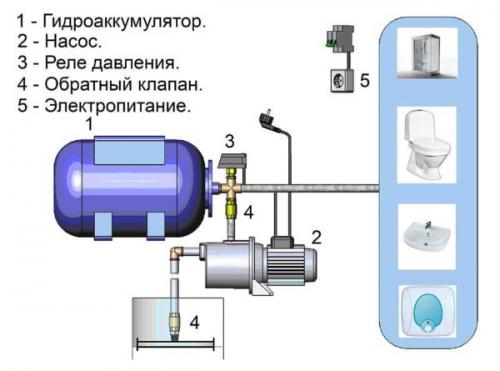

  Из чего состоит насосная станция

• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления , устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

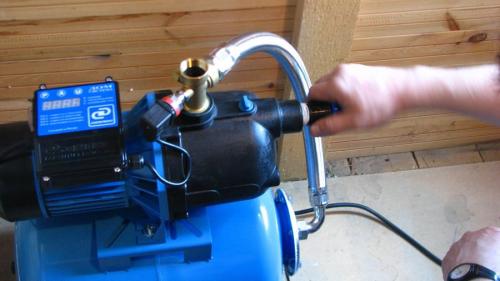

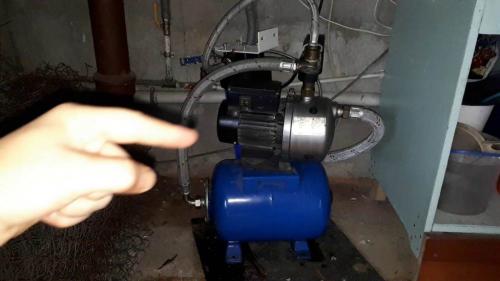

Насосная станция работает рывками. Насосная станция стала работать рывками: что делать, устранение причины

Как и любое оборудование, насос может работать со сбоями, которые выражаются в нестабильности. Если насосная станция работает рывками, причины могут быть разными, и чтобы исправить ситуацию нужно выяснить, какая из них является истинной.

Причины рывков

Проявления также разнятся. Это когда вода из крана идет рывками или если на лицо скачки давления, создаваемого насосом при всасывании жидкости из скважины или колодца.

Чаще всего подобная ситуация складывается потому, что:

1. В трубопроводе образовалась воздушная пробка. В результате насосная станция работает на то, чтобы ее продавить, и периодически это получается, но как только напор прорывается, давление падает, и насос вынужден снова накачивать давление в системе.
2. Вышло из строя реле давления. Манометр показывает правильно, но происходит несвоевременное включение и отключение насоса. Это связано с заниженным верхним пределом или завышенным нижним порогом.
3. Произошла разгерметизация системы. Это может быть пробоина в трубопроводе, недостаточно плотное соединения, некачественная запорная арматура или повреждения рабочей камеры насоса, а также выход из строя его механических узлов.

В каждом из случаев необходимо произвести ремонт. Предварительно проводится ревизия с целью выявить истинную причину. Если видимых последствий нет, приходится пройти всю цепь от скважины до потребителя.

Устранение поломки

Убедившись, что порывов на трассе нет, и все соединения герметичны, можно сделать вывод, что вода из скважины идет рывками по причине поломки одного из агрегатов:

1. Реле давления. Проверяется правильность показаний манометра, который при необходимости подлежит замене. Для этого нужно использовать другой контрольно-измерительный прибор, например, автомобильный манометр для измерения давления в шинах. Инструкция как настроить реле.
2. Гидробак. Поврежденным может быть как корпус, так и диафрагма или груша в зависимости от типа конструкции. Если после нажатия ниппеля для стравливания воздуха, из выпускного патрубка полетят брызги, то дело именно в этом. Груша или диафрагма должна быть заменена на новую.
3. Насос. Повреждения на корпусе, разгерметизация рабочей камеры видно невооруженным глазом. Но если причина заключена в износе механических узлов (вала, подшипников, колеса, лопастей), то придется разобрать устройство и внимательно осмотреть каждую деталь. Грязь, ил, песок, глину убирают.
4. Фильтр. Засорение фильтрационной установки грубой очистки также может привести к нестабильной работе насосной станции. Сетку нужно почистить, а при необходимости заменить. Электрическая часть системы проверяется отдельно.

Скачки напряжения, поломка блока управления и другие неполадки в электрике могут стать поводом появления рывков в работе насосной станции. Самостоятельно производить ремонт не имея специализированных навыков не рекомендуется. Стоит обратиться в сервисный центр.

Как уберечь станцию от поломок

Чтобы никогда не ломать голову, почему вода неравномерно течет по трубам, достаточно изначально правильно собрать систему.

Если же проблема уже налицо, то после ремонта нужно проверить, все ли было сделано правильно на этапе обустройства источника. Так, трубы и шланги не должны перегибаться или быть деформированными, что приводит к снижению пропускной способности.

В систему включается обратный клапан, препятствующий обратное течение жидкости по трубопроводу. Проверяют, правильно ли подобрана мощность насоса. Для этого в расчет закладывают глубину залегания воды в скважине или колодце, удаленность источника от дома, количество потребителей. Дебит источника не может быть меньше производительности, указанной в техпаспорте на насосную станцию.

Любое негерметичное соединение может стать причиной подсоса воздуха, который вызывает перебои в подаче воды. А попытки сэкономить, исключив из системы какой либо из узлов всегда приводит к тому, что она работает неэффективно. Но все это можно исправить, если правильно подобрать все компоненты и смонтировать их в нужной последовательности. Процедура несложная, если подойти к вопросу с должным вниманием.

Какое давление должно быть в насосной станции. Параметры работы

1. Какое давление должно быть в насосной станции при ее штатной работе?

Оно определяется настройками автоматического реле. Как правило, нижняя граница его срабатывания устанавливается равной 1-1,5 атмосферам, верхняя — 3-4,5. Для вышеупомянутой Neoclima GP 600/20n заводские настройки реле — 3/1,5 кгс/см2.

Справка: свод правил СП 30.13330.2012 ограничивает максимальный напор воды в точках водоразбора жилых домов значением 45 метров, что соответствует 4,5 атмосферам.

При необходимости датчик давления для насосной станции может быть отрегулирован своими руками.

Инструкция по его настройке предельно проста:

• Для регулировки необходимо снять крышку автоматического реле;
• Под ней вы обнаружите две шпильки с пружинами и гайками: большая отвечает за настройку давления включения насоса, малая — его выключения;
• Вращение гайки по часовой стрелке приведет увеличению интересующего нас параметра, против часовой стрелки — к уменьшению.

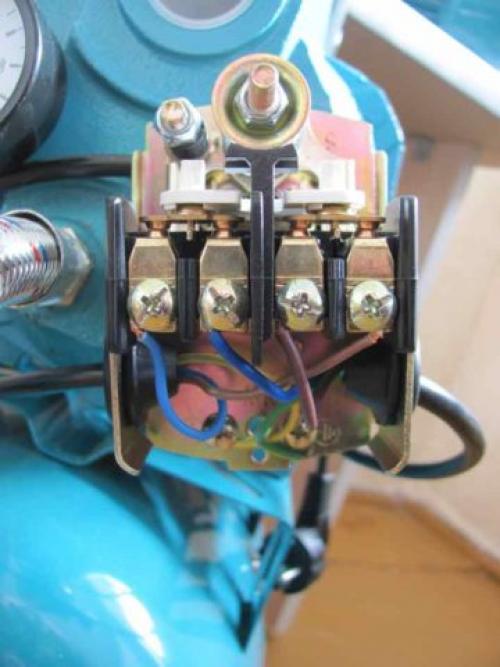

Вскрытое реле. Вверху видны регулировочные гайки

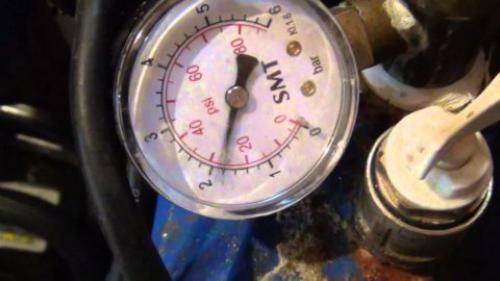

Настройки реле контролируются по показаниям манометра в моменты включения и отключения насоса

Примечание автора: чем выше верхний порог настройки реле, тем больше воды сумеет вместить гидроаккумулятор,  и тем реже будет включаться насос. Тем не менее,  диапазон в 1,5-3 атмосферы позволяет абсолютно комфортно пользоваться любой бытовой техникой и сантехническим оборудованием.

1. Какое давление в гидроаккумуляторе насосной станции считается нормой?

Оно должно быть на 10% меньше давления включения насоса. Для гидроаккумулятора с объемом 20-25 литров, типичным для устройств начального уровня, нормальное давление зарядки — 1,4 — 1,7 кгс/см2.

Штатное давление в мембранном баке

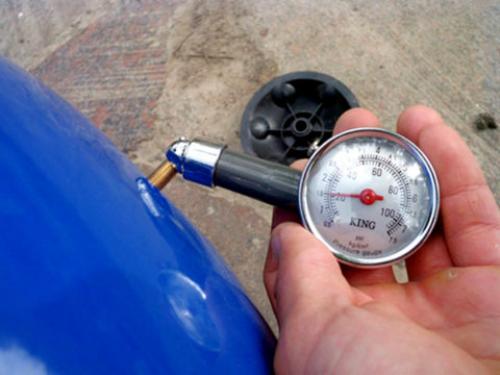

1. Как измерить и настроить давление в ресивере насосной станции?

Измерение выполняется при отключенном питании и сброшенном водопроводе. Для этого достаточно подключить к ниппелю гидроаккумулятора манометр с резьбой под ниппель, автомобильный насос или компрессор с манометром. Теми же насосом или компрессором  можно накачать в мембранный бак воздух.

Насосная станция алко неисправности. Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка
. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Еще одна возможная причина — низкое напряжение в сети
. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода
или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

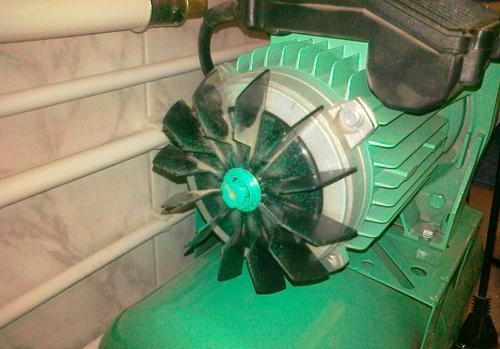

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети
. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке
. Берем , проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

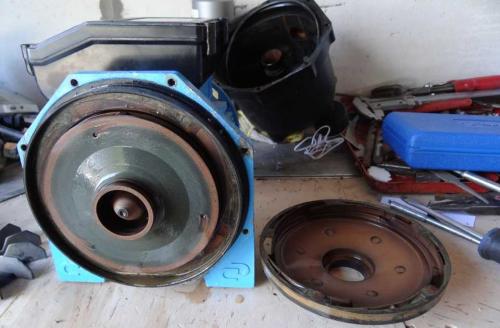

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.
