В прошлых статьях мы разбирали принцип работы водопровода, основные сведения о существующих насосах. В этой статье мы разберемся в устройстве насосной станции на основе центробежного всасывающего насоса. Я специально сужаю тему, поскольку статья будет и так большая, а длинных статей я писать не хочу. Они плохо ищутся на интернете.

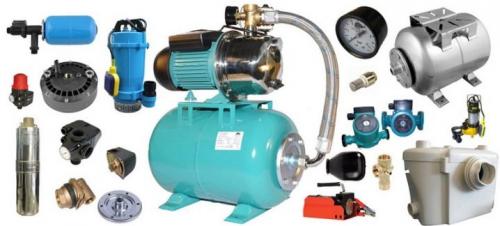

Итак, основными составными частями таких станций являются:

1. Центробежный насос
2. Мембранный бак аквааккумулятор
3. Автоматическое реле давления
4. Манометр
5. Обратный клапан большого диаметра
6. Некоторое количество труб и гибких подводок
7. Реле сухого хода (по желанию)
8. Автоматика измерения уровня воды (поплавок или что-нибудь электронное или самодельное, тоже по желанию)

Рассмотрим эти составные части отдельно, а в конце статьи я скажу пару слов о готовых, собранных насосных станциях.

Центробежный насос.

Может быть большим и мощным или маленьким и маломощным. Оба типа насосов могут развивать давление от трех до пяти атмосфер. В чем же разница? Разница в производительности. Производительность измеряется в литрах в минуту. Для определения нужной вам производительности посчитайте количество точек разбора воды, которые должны или могут работать одновременно. Например, раковина в кухне (бабуля готовит завтрак), раковина на втором этаже (супруга умывается) и душ на первом этаже (ребенок решил помыться). Добавим для ровного счета парочку унитазов. Складываем все точки разбора вместе. Получается 5 точек. Помножаем на 10, это максимальный расход одной точкой в минуту, и получаем 50 литров в минуту. Давление, которое нам хочется получить, примем равным 3.5 атмосферы. Чтобы мотор мог легко этого давления достигать, нам нужно искать насос с максимальным давлением 5-6 атмосфер (50-60 метров подъема водяного столба). Пользуясь этими данными, мы и идем покупать центробежный насос. Забегая вперед, скажу, что такой насос купить очень легко. Мощность его близка к максимальной для частного строительства и составляет 1000 или 1100 ватт. Однако, можно найти насос с такими характеристиками мощностью всего 750 ватт. Ищите! Это возможно. Я, лично, нашел.

Насосная станция для полива. Критерии выбора насосных станций

Выбирая насосную станцию для дома, обратите внимание на следующие параметры:

• Тип насоса . Бывают погружные и поверхностные насосы. Поверхностные самовсасывающие насосы просты в обслуживании и в установке. Они способны поднимать воду с глубины до 8 м (с эжектором значительно глубже). Погружные бытовые насосы предназначены для поднятия воды свыше 50 м. Они менее шумные, чем поверхностные. Они подойдут тем, у кого дом на возвышенности и приходится бить глубокую скважину.
Эжектор . Эжектор — это прибор, увеличивающий глубину поднятия воды для поверхностного насоса. Бывают встроенные и внешние эжекторы. Модели со встроенными эжекторами способны поднимать чистую воду с глубины до 15 м, однако они довольно шумные, поэтому для них потребуется отдельное помещение (или шумоизоляционный короб). Внешние эжекторы могут погружаться в воду, что позволяет достать воду с глубины до 40 м. Однако они снижают КПД устройства, что приводит к увеличенному потреблению электроэнергии.
• Объем гидроаккумулятора . Гидроаккумулятор представляет собой накопительный бачок, куда закачивается вода из скважины. При его заполнении, насос отключается. Подача воды в дом осуществляется именно из бака. Когда давление в нем падает, запускается насос, и процесс закачки воды в бак повторяется. В среднем для семьи от 1 до 3 человек вполне хватит насосной станции с гидроаккумулятором на 24 л. Семье от 4 — 5 человек желательно приобрести устройство на 50 л, а для больших семей от 6 и выше человек стоит присмотреться к устройствам от 60 до 100 л.

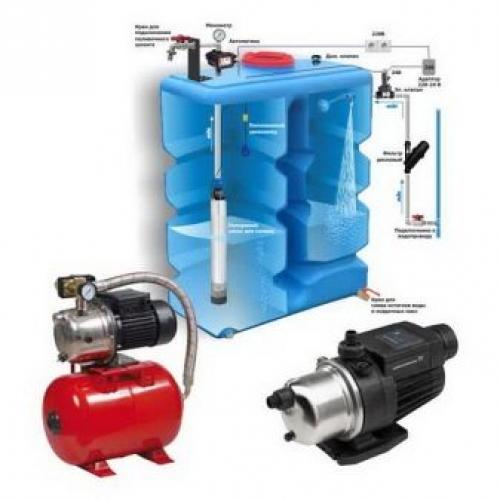

Насосная станция, как выбрать. Выбираем насосную станцию

Проблема доступа к воде до сих пор актуальна для дачников и владельцев загородных домов. Решать её при помощи одной колонки на всю улицу – прошлый век. Есть более современный способ, который экономит время и силы на бытовые хлопоты – насосная станция.

Особенности

Насосная станция водоснабжения обслуживает дома частного сектора в черте города и за её пределами. Она не функционирует сама по себе. Это неотъемлемая часть автономной системы, которая нужна для подачи воды из источника в инженерные коммуникации. Главная задача станции – поддерживать стабильный уровень давления. Когда оно стабильно, вода всасывается и транспортируется равномерно. Часто дачники и владельцы домов пытаются сэкономить на эксплуатации станции, заменив её садовым насосом со шлангами и блоком автоматики. Но упрощенная версия не контролирует давление. Поэтому она не способна предотвращать гидроудар.

Гидравлический удар – это резкий скачок воды в трубах. Его вызывает изменение скорости, с которой поток воды движется внутри труб. Причины у скачка могут быть разные, а последствие одно – снижение срока эксплуатации труб и запорной арматуры. Все это может привести к аварийной ситуации и в итоге лишь увеличивает затраты на добычу воды. Также система из насоса и контрольного блока не позволяет качать воду, регулируя напор и температуру.

У полноценной станции есть ещё одна функция. Водонапорный бак в конструкции служит запасным резервуаром для воды. Если отключается электричество или вода в источнике пропадает по каким-либо причинам, некоторое время запас воды в резервуаре позволяет использовать систему в прежнем режиме. Важно учитывать возможности этого резерва, когда мы выбираем насосную станцию.

Долго без ресурсов не протянет даже самая прогрессивная модель. Проблему нужно найти и устранить по максимуму быстро.

Существуют разные типы насосных станций по принципу устройства, мощности и другим характеристикам. Все виды объединяют несколько особенностей:

• станцию можно подключить к любому источнику водоснабжения: колодцу, скважине, центральному водопроводу, естественному водоёму;
• устройство насосной станции позволяет регулировать силу напора воды в кране или поливочном шланге;
• от одного источника вода может поступать в разные каналы (в санузел, на кухню, в систему полива грядок в саду), не теряя мощности напора;
• конструкция системы тщательно продумана, поэтому любой из её элементов подлежит ремонту и замене;
• быстрая сборка и демонтаж при необходимости;
• станция потребляет электроэнергию для работы, а значит, требуются финансы для её обслуживания;
• во время работы станция шумит – уровень шума сопоставим с холодильником старого образца;
• на практике работа станции не так продуктивна, как в сопроводительных документах, так как производители всегда указывают максимальные параметры мощности и производительности.

Устройство

Время от времени происходят перебои в работе насосной станции. Это не значит, что недобросовестный производитель продает неисправную технику. Причины, как правило, заключаются в том, что вода из естественных водоемов активно фильтруется. Мусор разного «калибра» засоряет фильтр и забивается в функциональные элементы прибора. Вот лишь некоторые распространенные неполадки: насос работает рывками, не подаёт воду, не включается или не выключается, гудит, но не работает. Чтобы быстро устранить причину, важно понимать, из каких элементов состоит система и каков её принцип работы.

Устройство станции:

• Насос – сердце системы. Он образован электродвигателем и насосной частью. От мотора отходит электрический шнур с вилкой, соединяется с сетевым шнуром или сразу с розеткой.
• Гидроаккумулятор. Минимальный объём – 18 литров, максимальный превышает 100 литров. Для дачи достаточно минимума. Для жилого дома – чем больше, тем лучше. Поскольку он работает как резерв, большой объем позволит дольше пользоваться водой, пока не будет устранена неполадка. Внутри аккумулятора находится так называемая резиновая «груша». Она имеет способность сужаться и расширяться под напором воды, поэтому предотвращает гидроудары.Груши изготавливают из нескольких видов резины: бутила, этиленпропилена, бутадиен-каучука. Все они пригодны для работы с питьевой водой и выдерживают высокую температуру. Но не весь объём гидроаккумулятора заполнен водой. Этот резервуар поделен на две части: для воды и воздуха. Именно за счет такой комбинации насосная станция способна работать некоторое время после отключения электричества или перебоя с подачей воды.

Автоматическая насосная станция. Конструкция автоматической насосной станции

Автоматическая насосная станция обеспечит подъем воды из индивидуального источника воды (колодца или скважины), создаст комфортное давление в водопроводной системе дома.

Для этого служат составные части насосной станции. Насос,и система автоматизированного управления (САУ). Их можно смонтировать по отдельности или приобрести в собранном виде.

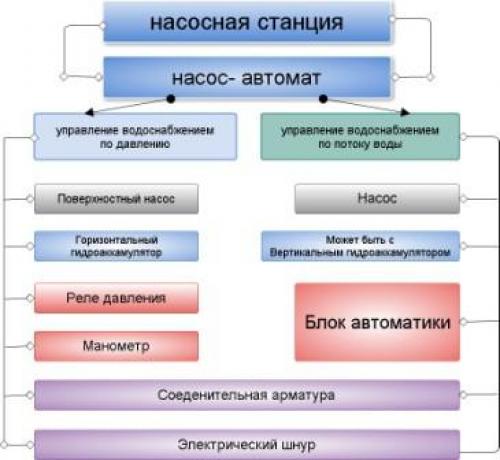

На диаграмме, которую я предлагаю ниже, я показал комплектацию насосных станций в зависимости от способа управления системой. Готовую насосную станцию можно называть насос-автомат. После диаграммы рассмотрим элементы автоматической насосной станции подробнее.

Насос

Насос обеспечивает подъем и доставку воды (перекачку) от разных источников (колодцев, скважин). Насосы могут быть центробежными или с внутренним эжектором и системой труб Вентури. Эжекторные насосы менее прихотливы к чистоте воды и насыщенности в воде растворенных газов.

Примечание: Эжектор-это гидротехническое устройство, которое при помощи сужения водопроводных труб повышают давление с внутренней стороны и создает эффект подсасывания с внешней стороны водопровода.

Труба Вентури-устройство для измерения скорости и расхода потока воды.

Гидроаккамулятор

Гидроаккамулятор это гидротехническое устройство, которое в автоматическом режиме поддерживает давление в водопроводной системе дома. Происходит это при помощи внутренней мембраны гидроаккамулятора. (Читайте подробно)

Насосная станция с управлением по по давлению

Если автоматическая насосная станция управляется по давлению воды в системе, то гидроаккамулятор, вобязателен. Если на фото или в магазине вы видите насосную станцию в виде железного бочонка положенного на бок, а на верху бочонка установлен насос это автоматическая насосная станция с управлением водоснабжения по давлению.

Для примера посмотрите фото такой анасосной станции.Я отношу эту насосную станцию идеальной для источников водоснабжения не глубже 6-7 метров,с небольшой загрязненностью и не очень развлетвленной водопроводной системы дома.

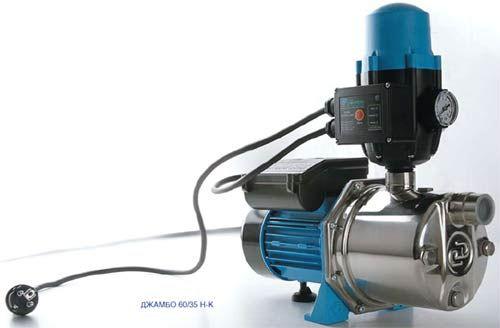

Насосная станция с управлением по потоку

Насосная станция, которая управляется по потоку воды, может быть без гидроаккамулятора. В такой насосной станции, давление в системе регулируется эжектором внутри насоса. Управляется такая насосная станция блоком автоматики заводской сборки. Также отмечу, что насосные станции, управляемые по потоку воды могут комплектоваться вертикальным гидроаккамулятором. Это зависит от марки мощности насоса станции.

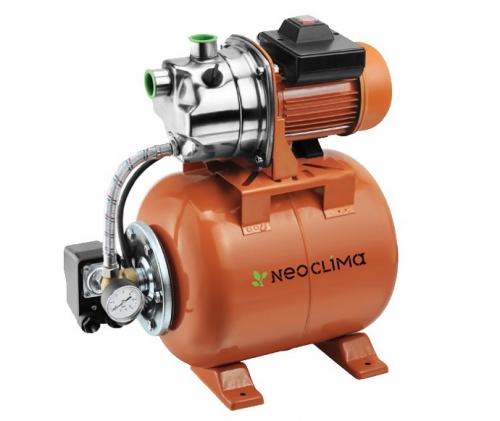

Насосная станция для скважины 30 м. NeoClima GP 600/20 N (Россия-Китай) — от 5600 рублей

Пользователи этого оборудования отмечают удобство и простоту эксплуатации станции, предназначенной для организации водопотребления на дачном участке, где достаточно небольшого напора воды. Вполне справляется со своими «обязанностями», но при условии, что расход происходит не более чем на два потребителя. Обычно используется для подачи воды из колодцев, что актуально при невозможности оборудования скважины.

Напорная часть и рабочая камера изготовлены из нержавеющей стали, следовательно, исключается риск коррозии и можно использовать перекачиваемую воду для любых нужд, включая подпитку стиральной машины и для приготовления пищи. Необходима установка обратного клапана для исключения падения давления в сети при обратном токе. Мощность насоса составляет всего 600 Вт. Такое малое потребление позволяет использовать станцию в дачных кооперативах, где существуют нормы по использованию электроэнергии или на дачах с низкой разрешенной мощностью. Конечно, есть и небольшие недостатки, которые можно отнести к конструктивным особенностям модели — короткий сетевой провод и тонкий шланг между насосом и гидробаком.

Сводная таблица характеристик станции NeoClima GP 600/20 N

Наименование параметров	Значения	Примечание
Тип	Поверхностная насосная станция	Используется для подачи воды из скважин и колодцев.
Глубина погружения	8 метров	Подключение к патрубку на всасывание производится несжимаемым спиральным шлангом или пластиковой трубой.
Максимальный напор воды	35 метров	Уверенный прием воды (рабочая точка) находится в диапазоне 20-25 метров.
Максимальная производительность	3 м³/час	При реальных условиях рабочая точка находится в диапазоне 1-1,5 м³/час.
Объем гидробака	20 литров	Насос включается довольно часто, но запас надежности обеспечивает работу станции длительное время без поломок.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/chto-takoe-nasosnaya-stanciya-i-chem-ona-otlichaetsya-ot-nasosa-zadachi

Насосная станция, как работает. Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

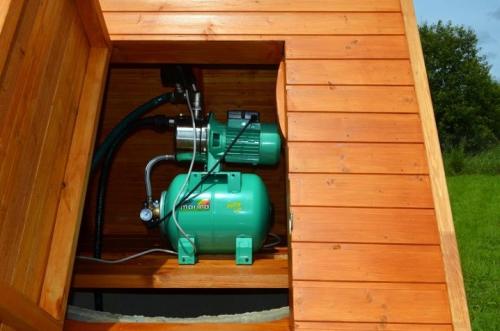

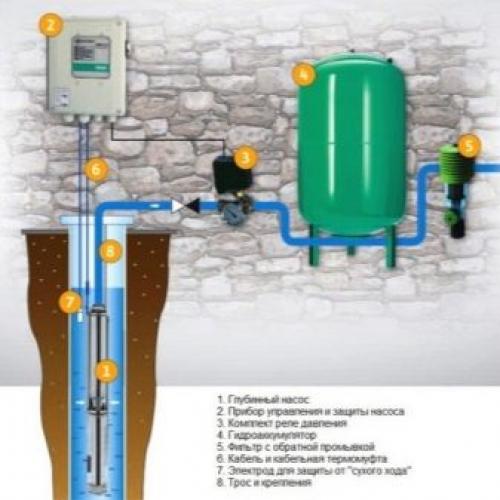

Монтаж устройства с большим баком в скважине Источник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжектором Источник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насос Источник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторов Источник moikolodets.ru

Блок управления

Станция для воды в частном доме имеет блок управления: манометр, реле и штуцер. Защищает от сухого хода, перегревания и остановки при попадании внутрь мусора. Агрегат включается циклами, не больше установленного максимальное числа.

Преимущества автоматического оборудования

Водная станция гарантирует экономию и комфорт:

• высокая безопасность и эффективность;
• увеличение долговечности бытовой техники, поддержание напора и давления;
• обеспечение запаса воды и ее поступление при отключении электричества;
• авторежим функционирования, минимальный износ деталей, экономичность;
• простая установка, минимальные габариты, монтаж в удобном или подходящем месте.

При плохом давлении система может подсоединяться к центральному водопроводу.

Монтаж

Перед подключением системы надо определиться с местом ее установки. Надо учитывать следующие требования:

• не прислонять к стенам;
• установка возле источника воды;
• место с хорошей вентиляцией, теплое, сухое, защита от мороза;
• свободный доступ.

Требуется тщательно все продумать, поскольку некоторые модели систем очень шумные.

Варианты монтажа:

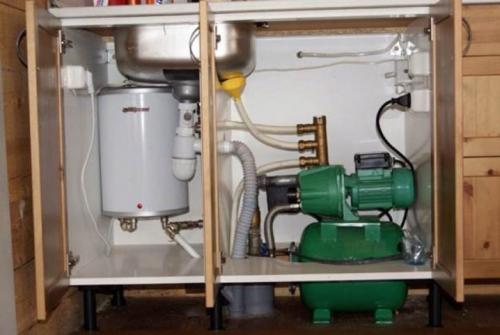

1. Помещение отапливаемое. Идеальным вариантом будет котельная, допустимы комнаты общего пользования, дальше от спален.
2. Подвал или цоколь. Требуется обеспечить защиту от морозов, влаги и сделать звукоизоляцию. Часто делается короб с люком.
3. Качать из колодца насосной станцией для дачи можно круглый год . Необходимо сделать платформу ниже промерзания, утеплить конструкцию.

Вариант схемы забора жидкости из колодца круглогодичного использования Источник sovet-ingenera.com

• Обустройство кессона. Ниже промерзания в зимний период, выстраивается короб с свободным местом для обслуживания. Сверху утепляется и закрывается, делается люк. Возможно использовать если зеркало воды находится не ниже 11 м.
