Начиная монтаж труб в ванной, необходимо досконально разобраться с устройством водопроводной системы, чтобы при ее эксплуатации не возникало проблем и аварий. Раньше вода к жилым домам подавалась из скважины или колодца, но в настоящий момент внутрь квартиры вода подается из централизованной городской водопроводной сети, что значительно облегчается устройство и обслуживание водопровода. Непосредственно разводка в ванной состоит из 2 видов труб:

1. Водопроводные. В основном трубы в ванной являются водопроводными, то есть по ним течет вода, которая подается в краны или подводится к бытовым приборам. Водопроводные трубопровод в санузле состоит из общедомового стояка и труб холодной и горячей воды, отходящих от него. Для разводки холодной воды чаще всего используют пропиленовые коммуникации, а для горячей – металлопластиковые.

   Водопроводные трубы

2. Канализационные. Канализационные трубы в ванной необходимы для того, чтобы утилизировать сточную воду и отходы жизнедеятельности. Обычно они имеют больший диаметр, чем трубопровод холодной или горячей воды, а также изготавливаются из керамики, чугуна или пластика. Канализационная система санузла также состоит из общедомового стояка и разводимых от него труб, идущих к сантехническим приборам (унитазу, ванне, раковине, стиральную машину).

   Канализационные трубы

Важно! Установка труб в ванной комнате – важный и технически сложный процесс, доверить который лучше профессиональному сантехнику. Ведь самый незначительный огрех, допущенный при прокладке труб, может привести к некорректной работе всей системы – засорам канализации, застоям сточных вод, уменьшению напора.

Правильная разводка труб в ванной и туалете. Схемы для разводки труб водоснабжения в ванной и туалете

Правильно выполнить монтаж разводки труб в ванной и туалете по силам каждому владельцу квартиры. С выбором материалов и со сборкой не возникнет сложностей. Для этого надо знать принципы работы разводки, ее типы и особенности.

Особенности ввода коммуникаций в квартиру

Разводка по квартире служит одновременно для подачи/перекрытия, очистки, отслеживания протеканий, распределения воды между потребителями и выполнения других функций, зависящих от потребностей владельца жилья. Разводка труб также применима и для канализации.

В начале системы должен быть кран, которым открывают ток воды или перекрывают его в случае возникновения аварийной ситуации.

Если в старой конструкции использовался вентиль, то его лучше заменить на новый шаровый кран.

Открывать и перекрывать воду следует плавным поворотом рычага, иначе можно вызвать гидравлический удар, от которого повреждается сантехника.

После аварийного крана рекомендуется установить защиту от протечек с автоматической запорной арматурой. Дальше стоит провести очистку воды с помощью фильтра. Лучше устанавливать самопромывающиеся модели. Фильтр не пропустит грубые примеси, содержащиеся в воде, что продлит срок работы сантехнического оборудования.

В разводку можно устанавливать необязательные приборы. К таковым относятся редукторы, манометры и счетчики. Схема разводки имеет две разновидности.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

• последовательная;
• коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Эффективна такая разводка только в малогабаритных квартирах.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Стоимость материала и сборки невысока, метраж труб минимальный.

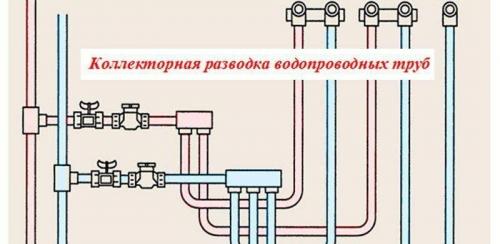

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Иногда коллекторную разводку называют лучевой.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/razvodka-vody-v-vannoy-komnate-proektirovanie

Разводка труб в ванной на два смесителя. Разводка труб в ванной: схемы подключения сантехники, этапы монтажа

Выполнить разводку труб ванной комнате под силу выполнить каждому владельцу квартиры или частного дома. Для этого необходимо выбрать схему разводки труб, подобрать материалы. Как правильно это сделать вы узнаете в этой статье.

С чего начать

Разводку труб коммуникаций в ванной комнате стоит попробовать выполнить своими руками. До начала работы следует выполнить простую схему. На схеме размечаются требуемые для монтажа сантехнические приборы, учитываются виды материала для устройства трубопроводов коммуникаций, определяются приемлемые виды разводки.

Таким образом, можно определить требуемый объем для материалов, приборов, нужное количество крепежных элементов. Главное, можно хотя-бы примерно определить и стоимость всей работы.

Стоимость является, пожалуй, самым основным моментом при выполнении предварительных подсчетов и разумно увеличить расходы примерно на 5-10%, так как почти всегда что-то не будет учтено, а что-то из материала уйдет в брак.

Типы разводки инженерных коммуникаций

Существует два вида разводки:

• последовательная;
• коллекторная.

Оба типа разводки имеют свои плюсы и минусы.
Отметим, что последовательная разводка применяется в зданиях с малым количеством сантехнических приборов (4-5 точки), но значительно дешевле при устройстве. Подходит для стандартной квартиры или небольшой ванной комнаты в частном доме.

Для зданий большой площади, с большим количеством используемых сантехприборов выполняется коллекторная разводка труб (более 5 точек и при дальнем расположении приборов друг от друга). Удобный тип разводки, но значительно дороже обходится, чем последовательный тип монтажа.

Рассмотрим кратко оба типа разводки труб в ванной комнате.

Разводка последовательного типа

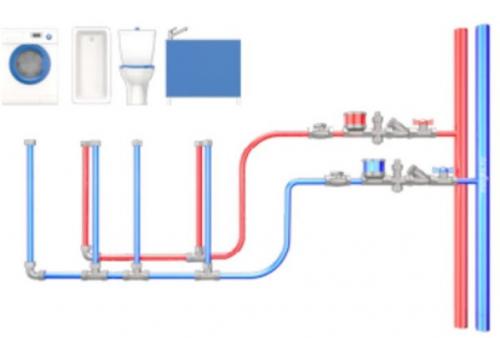

Типовым видом подключения сантехприборов можно считать их последовательное подключение в таком порядке:

• унитаз;
• раковина;
• ванна (душевая кабина).

В наше время почти всегда подключается стиральная машина . Также можно подключить биде. Для обеспечения горячей водой, используется электрический бойлер. Удобно, при наличии места, выполнить установку бойлера тоже в ванной комнате.

Коллекторный тип разводки

От стояков водоснабжения выполняется установка коллекторов (горячее и холодное водоснабжение). Диаметр каждого коллектора должен быть равен сумме диаметров подводящих труб к сантехприборам.

Коллекторы лучше приобретать в собранном виде для нужного количества монтируемых приборов, можно приобрести коллектор и с дополнительным отводом на перспективу увеличения точек потребления.

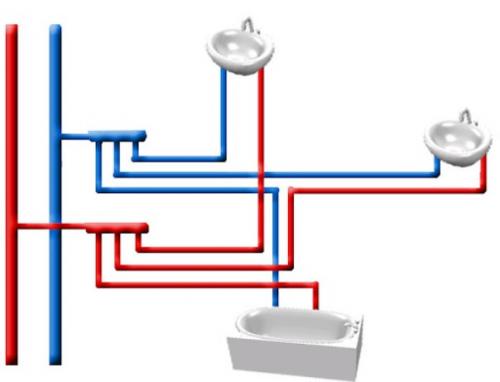

При коллекторном подключении каждый прибор подключен отдельно к водопроводу. Пи таком подключении сохраняется давление воды для всех точек.

Способы монтажа водопроводных труб

Имеется два способа монтажа труб в ванной комнате:

• открытый;
• закрытый.

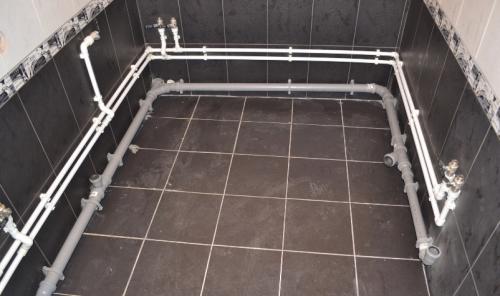

Открытый способ прокладки труб более простой. Он имеет положительный момент в том, что можно выполнить работу после завершения отделки ванной комнаты, но несколько уступает закрытому способу монтажа труб по внешнему виду.

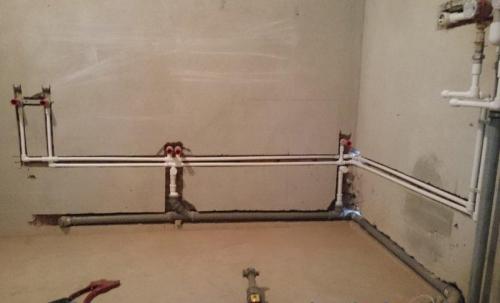

Коммуникации монтируются в данном случае с креплением к полу и стенам. Положительным моментом открытого способа является доступность к коммуникациям для ремонта.

Закрытый способ прокладки труб коммуникаций более трудоемкий и затратный. Приходится устраивать штробы в стенах и затем прятать коммуникации. При креплении по поверхности стены (обычно по несущим стенам) требуется устройство различных декоративных фальш-панелей.

Закрытый способ прокладки имеет лучший внешний вид, коммуникации скрыты, доступны взгляду только отдельные точки соединения с сантехприборами. Отрицательным моментом можно считать трудную доступность к коммуникациям в случае ремонта, особенно если монтаж устроен в штробах.

Схемы разводки санузла

Для составления плана разводки труб водоснабжения в ванной и туалете необходимо выполнить следующее:

1. Определяются габариты ванной комнаты и туалета.
2. Указываются места расположения трубопроводов подключения к наружным или общедомовым коммуникациям, места расположения сантехнический приборов в помещении.
3. Указываются точки расположения запорной арматуры.
4. Определяются точки подключения счетчиков холодного и горячего водоснабжения.
5. Определяется количество и места расположения фитингов.
6. Указывается место установки фильтров для воды.

Монтаж отопления в ванной составляется отдельно. Это обычно устройство полотенцесушителя и иногда подключение радиатора отопления . В последнее время предпочтение часто отдается теплым полам в ванной комнате и туалете.

При составлении схемы, необходимо сразу понимать, что между трубами различных коммуникаций должно быть не менее 100 мм, т.е. трубопроводы не должны соприкасаться между собой.

Выполнить разводку труб ванной комнаты под силу выполнить каждому владельцу квартиры или частного дома. Для этого необходимо выбрать схему разводки труб, подобрать материалы.

Описание процесса

До начала работы следует выполнить простую схему. На схеме размечаются требуемые для монтажа сантехнические приборы, учитываются виды материала для устройства трубопроводов коммуникаций, определяются приемлемые виды разводки.

Таким образом, можно определить требуемый объем для материалов, приборов, нужное количество крепежных элементов. Главное, можно хотя-бы примерно определить и стоимость всей работы.

Стоимость является, пожалуй, самым основным моментом при выполнении предварительных подсчетов и разумно увеличить расходы примерно на 5-10%, так как почти всегда что-то не будет учтено, а что-то из материала уйдет в брак.

Виды разводки

Существует два вида разводки:

• Коллекторная разводка труб (более 5 точек и при дальнем расположении приборов друг от друга). Удобный тип разводки, но значительно дороже обходится, чем последовательный тип монтажа.
• Последовательный тип монтажа (типичный вид подключения сантехприборов).

Последовательный тип монтажа

Типовым видом подключения сантехприборов можно считать их последовательное подключение в таком порядке:

1. Краны
2. Мixer
3. Ванна
4. Унитаз

Разводка труб в ванной размеры. Расчет сантехнических систем

Перед тем как сделать разводку воды в туалете и ванной комнате, я не забыл, что нужно сначала определиться с параметрами труб. В частности, пришлось вычислить требуемый диаметр трубопроводов, по которым поступает холодная и горячая вода, а также отводятся нечистоты. Во время расчета я еще определился с числом необходимых фитингов, длиной труб, под каким уклоном они будут смонтированы. При этом учитывал вид устанавливаемых сантехнических приборов и количество воды, которое требуется для их работы.

На заметку!

Каждый сантехнический прибор потребляет конкретный объем воды. Чтобы проще выполнить вычисления, я использовал в расчетах условную единицу. Ведь она позволяет обозначить определенное количество воды без привязки к конкретным цифрам.

Потребление воды сантехническими приборами

Источник makipa.ru

Итак, при расчетах я учел следующее водопотребление:

• умывальник-раковина – 1 условная единица;
• унитаз – 3 условных единицы;
• душ и стандартная ванна – 2 условных единицы;
• стиральная автоматическая машинка – 3 условных единицы.

Из-за небольшого водопотребления каждого устанавливаемого сантехнического оборудования и подключаемой бытовой техники получилась схема разводки труб водоснабжения в ванной и туалете, состоящая из трубопроводов 1/2 дюйма. Это минимально допустимый и распространенный диаметр. Если бы я выбрал трубы меньшего сечения, тогда стиральная машинка не могла бы нормально работать, а ванна долго бы наполнялась.

Схема разводки водоснабжения из труб диаметром 1/2 дюйма

Источник odstroy.ru

Разводка канализации в ванной комнате и туалете осуществлялась с соблюдением других требований, а именно:

• Когда диаметр канализации равен 1 1/4 дюйма, тогда труба пропускает только одну условную единицу стока. При этом наибольшая длина горизонтально расположенного участка трубопровода без вентиляции составляет 700 мм. В то же время максимальное сечение у вытяжной трубы должно быть 1 1/4 дюйма.
• Когда у канализации диаметр 1 1/2 дюйма, тогда система сможет отвести две условных единицы нечистот. При этом наибольшая протяженность горизонтально расположенного канализационного участка без вентиляции может составлять 1000 мм. В то же время вытяжную трубу монтируют с максимальным сечением 1 1/2 дюйма.
• Когда у системы канализации диаметр равен 2 дюймам, тогда через нее сможет пройти две условных единицы нечистот, а наибольшая длина участка без вентиляции, который расположен горизонтально, должна быть не более 1550 мм. При этом вытяжку делают из трубы диаметром максимум 1 1/2 дюйма.

Диаметры труб для канализации

Источник metallsantehgroup.ru

• Когда у канализационной трубы диаметр равен 3 дюймам, тогда через нее пройдет максимум 20 условных единиц стоков. При этом наибольшая протяженность горизонтально расположенного не вентилируемого канализационного отвода составит 2000 мм. В то же время диаметр вытяжной канализации будет равен максимум 2 дюймам.
• Когда канализация имеет диаметр 4 дюйма, тогда через нее сможет пройти максимум 150 условных единиц нечистот. При этом длина не вентилируемого канализационного участка будет составлять максимум 3000 мм, а диаметр вытяжной трубы должен быть равен 3 дюймам.

На заметку!

Выполненная разводка сантехники в доме после правильно проведенного расчета обеспечила нормальную и стабильную работу подключенных приборов. При этом советую делать небольшой запас, когда рассчитывается объем потребляемой воды и нечистот. Это необходимо, чтобы была возможность в будущем при необходимости подключить дополнительное оборудование.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/razvodka-trub-v-vannoy-i-tualet-podgotovitelnyy-etap

Разводка труб в ванной в частном доме. Виды и способы разводки труб в ванной комнате

Перед тем как проложить трубы в ванной комнате для слива и под воду, следует выбрать оптимальную схему подключения потребителей. Для квартир и частных домов используется два основных варианта. Первый из них – последовательная разводка водопровода, ее особенности таковы:

1. От стояка или ввода до самого дальнего потребителя прокладывается по одной трубе горячего и холодного водоснабжения.
2. К последнему элементу, расположенному дальше всего, подключение производится через отводы. На промежуточных точках ставятся тройники, через которые удобно присоединять любое оборудование.
3. Этот способ намного дешевле с точки зрения количества используемой трубы и выступает преимуществом при скрытой прокладке. В панельном доме чаще всего нужно делать штробы и, если труб несколько, процесс существенно усложняется.
4. При этом, если возникнет проблема с любым из узлов цепочки, придется перекрывать воду во всей линии. Также во время пикового потребления, когда открывается несколько кранов, давление в последнем может быть намного ниже.

Кстати!

Если в систему включена водонагревательная колонка или двухконтурный котел, последовательная конструкция подойдет лучше всего, т. к. горячее водоснабжение все равно осуществляется через одну трубку.

Что касается второго решения – это параллельное подключение труб ко всем потребителям. Второе название таких систем – коллекторные, т. к. именно этот узел используется для присоединения. Особенности следующие:

1. Сразу после счетчика на вводе ставится коллектор на холодное и горячее водоснабжение, специалисты называют его «гребенка». Количество выводов подбирается под систему, их может быть практически любое число.
2. Планируя подключение, следует располагать трубы по порядку – от самого дальнего объекта к ближнему. Благодаря строгой системе трубопроводы не будут пересекаться, это обязательное требование при их укладке.
3. При параллельной схеме расход труб и фитингов намного больше, проект существенно прибавляет в стоимости. Кроме того, маскировать несколько параллельных элементов на порядок сложнее.
4. Обслуживать коллекторную конструкцию проще, т. к. вода отключается отдельно для каждого потребителя. А в моменты пикового расхода падение давления ощущается намного меньше.

Гребенки сами по себе стоят немало, при этом важно выбрать качественный узел, т. к. от него во многом зависит безопасность и долговечность конструкции.
