Расчёт насоса для скважины — одно из основных условий при соблюдении, которого можно гарантировать длительное и бесперебойное использование скважины на участке. Произведя расчёт скважинного насоса, вы сможете соотнести ваши потребности в воде с условиями, в которых будет эксплуатироваться насосное оборудование. Только опираясь на результаты расчёта можно приобрести оптимальную модель насоса для скважины, которая не только удовлетворит все потребности, но и прослужит не один год.

Прежде чем непосредственно приступить к расчётам, необходимо детально разобрать все основополагающие факторы выбора скважинного насоса. И первое с чего мы начнем это сам источник воды.

Как известно, пробурить скважину можно либо самостоятельно, либо воспользовавшись услугами специалистов. В этой статье в качестве примера смоделируем ситуацию со вторым вариантом, а именно с готовой скважиной от специализированной организации. В этом случае у вас на руках уже имеется паспорт скважины с детальными характеристиками объекта. И первый параметр, который нас должен заинтересовать — это внешний диаметр обсадной колонны . Сегодня часто встречаются скважины, диаметр которых варьируется в пределах от 100 до 150 миллиметров. Вам необходимо знать точное значение диаметра скважинной трубы, ведь этот показатель позволит определить поперечный размер будущего насоса.

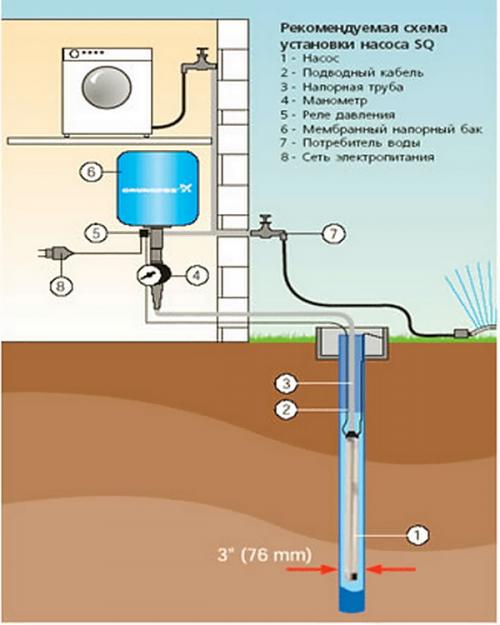

Важно Осуществляя подбор скважинного насоса по параметрам, помните, что между корпусом насоса и стенками скважины должен быть обеспечен зазор от 1 до 3 сантиметров в зависимости от модели. Пренебрежение данной рекомендацией приведёт к выходу из строя насосного оборудования ещё задолго до окончания гарантийного периода. Но не спешите радоваться — такой насос никто просто так менять не будет, ведь пользователь не обеспечил рекомендуемые условия эксплуатации, что полностью аннулирует все гарантийные обязательства со стороны производителя.

Следующей важной характеристикой скважины является её производительность или дебит . Дебит — это максимальное количество воды, которое может дать скважина в единицу времени. Соответственно, чем больше дебит источника, тем производительнее насос можно установить.

Сам же дебит имеет два важных значения — статический и динамический уровень жидкости. Статический показатель отображает уровень воды в скважине, когда не производится откачка жидкости. Динамический уровень определяет количество воды в источнике при эксплуатации насоса.

Если в ходе перекачивания воды динамический уровень остаётся неизменным, то смело можно утверждать, что производительность скважины равна производительности выбранного насоса. Если разница между статическим и динамическим уровнем составляет менее одного метра, то разрабатываемый источник воды обладает высокой производительностью, которая превышает характеристики установленного насосного оборудования. Но если при расчете мощности скважинного насоса будет допущена ошибка, и производительность выбранного насоса будет превышать дебит скважины, то динамический уровень жидкости будет постепенно уменьшаться, пока вода вовсе не иссякнет. В результате такого просчёта насос будет работать на «сухую», что пагубно скажется на его эксплуатационном периоде. Более того, все погружные скважинные насосы имеют особую моноблочную конструкцию, где охлаждение электрического двигателя осуществляется за счёт перекачиваемой жидкости, а в случае недостатка воды в скважине электромотор достаточно быстро нагреется и перегорит.

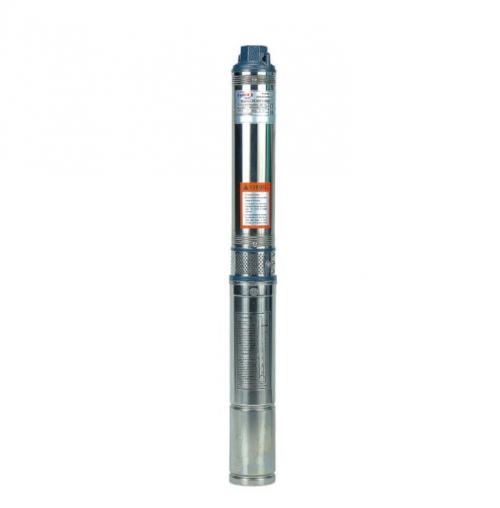

Какой насос выбрать для скважины 60 метров. Denzel DWS-3-75 (500 Вт)

В рейтинг насосов для скважины включена модель Denzel DWS-3-75. Устройство предназначено для подъема чистой воды из колодцев, глубиной до 80 м. Инструмент идеально подходит для организации системы водоснабжения и полива в загородном доме или на садовом участке. Скорость перекачки жидкости составляет 1600 л/ч.

Скважинный погружной насос опускается на глубину до 80 метров. Устройство ставится в вертикальном положении. Для закрепления на корпусе предусмотрены специальные крепления. При перегреве мотор автоматически отключится, благодаря встроенной системе защиты.

Производители используют качественные материалы, не подверженные коррозии. Детали выполнены из нержавеющей стали. За предотвращение утечки масла отвечает мембрана компенсации теплового расширения. Скважинный насос может использоваться для организации подачи питьевой воды. В модели предусмотрена система верхнего забора. Благодаря этому насос не собирает со дна ил и песок.

Корпус полностью не пропускает воду. Провод заземления обеспечивает безопасное использование прибора. Мощность мотора составляет 500 Вт. Прибор работает от стандартной сети. Производительность устройства составляет 1600 л/час. Максимальный диаметр частиц в воде не должен превышать 0,5 мм. Длина кабеля электропитания составляет 20 м. Вес насоса составляет чуть менее 8 кг.

За:

• встроенная система защиты от перегрева;
• качественные материалы;
• водонепроницаемый корпус;
• большая глубина погружения;
• продуманное крепление;
• автоматическое отключение;
• корпус из нержавеющей стали;
• длинный кабель электропитания.

Против:

• напор воды слабоват.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/kak-vybrat-nasos-dlya-skvazhiny-na-vodu-na-chto-obratit-vnimanie-pri-vybore-skvazhinnogo

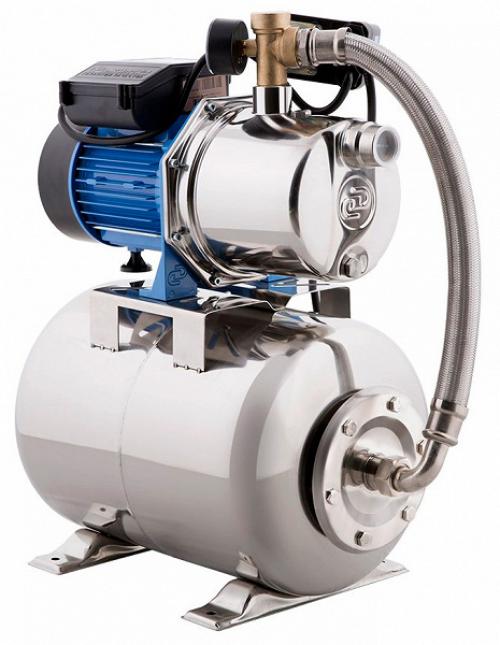

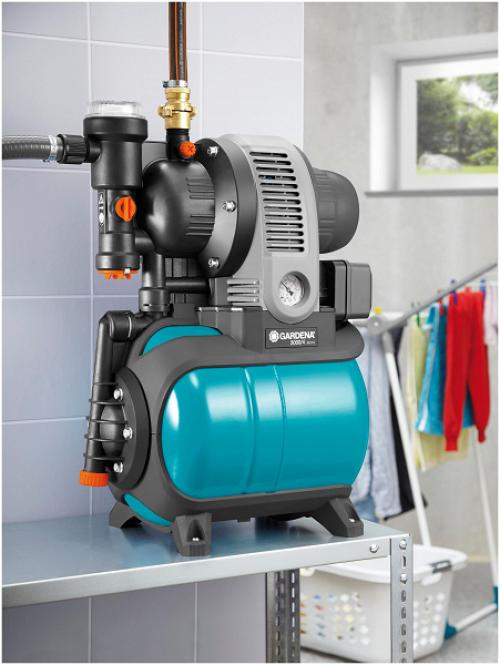

Расчет мощности насоса для водоснабжения частного дома. Критерии выбора насосной станции

Рассмотрим критерии по порядку.

Выбор в зависимости от количества точек водоразбора и расхода воды

Производительность, или объем перекачиваемой станцией воды, измеряется в кубометрах в час. Чем больше в доме точек водоразбора, тем выше должен быть этот показатель, который, в свою очередь, зависит от мощности прибора (от 500 до 1400 Вт) и от емкости бака-гидроаккумулятора (12—50 л). Естественно, чем выше мощность и больше бак, тем больше производительность. Считается, что для дома с одним туалетом, одной душевой кабиной, кухней и 1—4 пользователями достаточно производительности до 3 кубометров в час.

Специалисты советуют сделать расчет: сложить расход воды в час всеми точками водоразбора и умножить сумму на коэффициент 0,8. Так, если одна точка расходует в среднем 0,5 кубометра в час, а точек 5 (краны в ванной, в туалете, на кухне, бачок унитаза, периодическое включение стиральной и посудомоечной машины), то получается такой расчет: 0,5×6×0,8 = производительность насоса 2,4 кубометра в час.

Некоторые бренды указывают производительность в литрах в минуту и в литрах в час. 1 литр в минуту = 0,06 кубометра в час. Современные станции имеют производительность от 30 до 90 литров в минуту. Переведем в кубометры и в литры в час:

Последние два варианта подойдут, например, для мини-отеля или кафе.

Производительность зависит в том числе от мощности. Соотношения примерно такие:

• мощность 500-600 Вт — производительность 3 кубометра в час
• мощность 900 Вт — производительность 3,6 кубометра в час
• мощность 1100 Вт — производительность 4,2 кубометра в час

Высота подъема воды и напор

Поверхностные насосные станции рассчитаны на определенную глубину забора (подъема) воды, чаще всего до 6-9 м. Важно запомнить: если высота подъема воды более 8 метров, то насосная станция должна быть оснащена дополнительным струйным насосом, или эжектором, который позволяет увеличить подъемную силу водяного столба.

Если требуется еще бо́льшая высота подъема, станция должна быть уже не поверхностной, а погружной — то есть с погружным насосом. Такие станции рассчитаны на эксплуатацию в скважинах, но в большинстве случаев источником воды для дачного водопровода служит все же колодец.

Еще одна важная характеристика станций — напор, или высота подачи воды. Она обозначается буквой H и показывает, не только на какую высоту станция поднимает воду, но и какое расстояние может пройти вода от источника (зеркала воды) до точек водоразбора.

Тут учитываются длина всех труб — как вертикальных, так и горизонтальных, а также их сопротивление и потери напора при их прохождении. Измеряется напор в метрах.

Для расчета необходимого напора рекомендуется суммировать расстояние от зеркала воды до уровня земли (для этого нужно знать глубину колодца) и высоту от уровня земли до расположения точек водоразбора. Каждые 10 метров этого расстояния добавляют к высоте подъема еще 1 метр.

Например, колодец расположен в 30 м от дома, где стоит станция. Это означает, что к расчетной высоте подъема воды (например, 8 м) нужно прибавить не менее 3 м. Пример расчета: 30+8+3 = 41 м. К полученному результату надо прибавить 10%-20% про запас: итого для описанных условий нужна станция с напором не менее 45 м.

Все это связано — и вот каким образом. От материалов во многом зависит уровень шума и то, где станцию можно установить: в доме, на улице под навесом, в пристройке, в подвале, непосредственно в колодце на полке под крышей (и такое бывает).

Станции могут быть выполнены из:

• нержавеющей стали: дорого, высокий уровень шума, высокая антикоррозионная стойкость, чистая вода первой порции
• полипропилена: не слишком дорого, низкий уровень шума, сохранение чистоты воды
• чугуна: не слишком дорого, низкий уровень шума, подверженность коррозии при отсутствии специального внутреннего покрытия, а значит — попадание в первые порции воды частиц ржавчины

Разные узлы прибора — гидробак, корпус двигателя — могут быть сделаны из разных материалов, стоит уточнить это перед покупкой.

Насосные станции в рабочем состоянии ни в коем случае нельзя оставлять в помещениях, где температура может упасть ниже нуля. Причина очевидна: замёрзшая вода просто «разорвёт» устройство. Перед началом холодной погоды, если станция остается зимовать в неотапливаемом помещении, воду необходимо из насоса слить — хорошо, если для этого есть удобная дренажная пробка (внимательно читайте инструкцию: их может быть несколько).

Чугунные станции не стоит хранить в подвале или в пристройке к дому зимой при отсутствии отопления. Приборы из нержавеющей стали и пластика зимуют в суровых условиях куда лучше.

Скважинный насос мощность квт. Самостоятельный расчет мощности насоса

Как без профессиональной помощи подобрать насос для скважины по параметрам агрегата? Это возможно, в первую очередь, следует учитывать напор и расход скважины. Расход – объем воды за определенное количество времени, а напор – высота в метрах, на которую насос способен подавать воду.

Чтобы рассчитать мощность насоса для скважины необходимо взять средний показатель, норма воды на человека в сутки 1 кубометр, после умножить это число на количество проживающих людей в доме.

Пример расчета расчета мощности наноса для небольшого дома:

Вот и получается, семья из трех человек расходует 22 л в минуту, но следует учитывать и форс-мажорные обстоятельства, что увеличит потребность воды на человека. Потому некий средний показатель будет 2м кубических в сутки. Получается: 5 м кубических – ежедневный расход воды.

Далее определяется максимальная характеристика напора насоса, для этого высота дома в метрах увеличивается на 6 м и умножается на коэффициент потери напора в автономной системе водопровода, а это 1, 15.

Если идет расчет высоты на 9-метров дома, то делаем операцию расчета мощности наноса по формуле вот так: (9+6)*1.15=17,25. Это минимальная характеристика, теперь к расчетному напору нужно прибавить расстояние от зеркала воды в скважине до поверхности земли. Пусть будет число 40. Что получается? 40+17,25=57,25. Если источник водоснабжения находится от дома на 50 метров, то насос должен обладать силой напора: 57,25+5=62,25 метров.

Вот такая самостоятельная формула расчета мощности насоса для скважины в квт. Точно такие же цифры можно получить при онлайн расчете, с помощью несложной таблицы, в которую потребитель должен вписать данные про глубину скважины, зеркало воды, площадь участка, число проживающих людей в доме, а также предоставить дополнительную информацию о количестве душевых кабинок, раковин, ванной комнаты, умывальника, наличии стиральной машины, посудомойки и унитаза.

Расчеты делаются за один клик мышки. Они являются достоверными и актуальными на период действия полученных данных от потребителя.

Электрическая мощность скважинного насоса. Расчет мощности насоса для скважин на воду.

Основа любой системы водоснабжения — это правильный выбор насоса и расчет мощности насоса для водяных скважин, так как качество воды, надежность и эффективность системы в целом, а также удобство использования будет зависеть от этих факторов в будущем. Ниже будет описано, как рассчитать мощность насоса по правилам и методам, применяемым на практике специалистами в данной области.

Для расчета мощности насоса для водяных скважин можно использовать счетчик мощности насоса для водяных скважин.

Алгоритм расчет мощности насоса для скважин на воду.

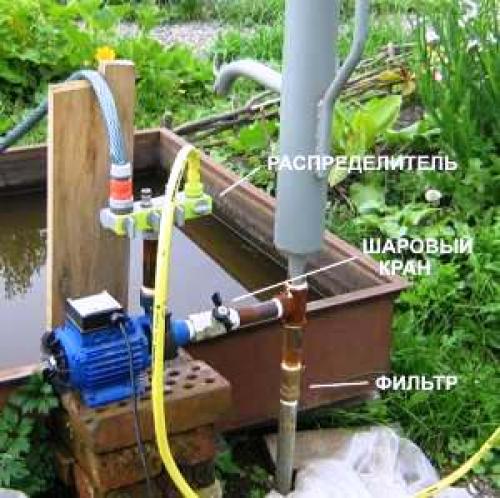

1. Первым делом необходимо выбрать тип оборудования: самовсасывающий или погружной. Чтобы определиться с тем, что вам нужно, следует подробно ознакомиться с основными характеристиками и параметрами насосов. Например, самовсасывающие насосы доставляют воду к поверхности земли с глубины примерно 7 м без использования эжектора и до 9 м со встроенным эжектором.

Также существуют специальные насосы с выносным эжектором, способные перекачивать воду с глубины около 40 м.

Совет: нет необходимости использовать этот тип оборудования, так как при заборе воды этот тип насоса повторно вводит часть жидкости в колодец, затрачивая больше энергии, что очень неэкономично.

2. Преимущества аспирационных насосов:

• можно использовать как небольшую насосную станцию. Вам просто нужно подключить технику к колодцу, и уже можно качать воду;

• имеется постоянный доступ для ремонта и диагностики оборудования, так как сам насос находится сверху. Он также работает в более комфортных условиях, чем подводное оборудование.

Для колодцев с уровнем воды не менее 9 м рекомендуется использовать данный вид оборудования, в противном случае лучше приобрести погружной насос.

3. Чтобы определить, какой тип насоса нужен в вашем случае, нужно узнать расход самой скважины. Исходя из этого, производительность насоса должна быть на 10-30% ниже. В противном случае колодец с водой будет постоянно заиливаться.

4. Для удовлетворения ваших конкретных потребностей необходимо определить минимальную мощность оборудования. Поэтому для крупных промышленных предприятий расчет зависит от количества сотрудников и производственной мощности. Промышленные насосы этого типа обычно оснащаются преобразователем частоты или системой автоматического плавного пуска.

Расчет производительности насосного оборудования для скважин на воду.

Для конкретного объекта в проекте обязательно предусмотрена общая производительность. Например, для частной семьи количество водопотребления определяется на основании нормативных данных. Принято считать, что в среднем на человека требуется 200 мл воды в день. Это с учетом того, что потребление воды будет происходить в сутре и вечером.

Если учесть, что эти нормативные 200 мл будут израсходованы за 2 часа, то для семьи из 4 человек средний расход воды составит около 0,5 м3 / ч. К тому же, если вода все же используется на дополнительные нужды, например, для полива грядок, то для этого потребуется 1,5 м3 / час. Следовательно, общая производительность оборудования должна быть не менее 2 м 3 / ч.

Пример проведения расчета мощности насоса для скважин на воду.

Этот пример покажет вам, как рассчитать насос для скважины. Допустим, в семье 4 человека. Они живут за городом, в частном доме с садом и огородом. Для расчета берем насос производительностью 1,7 м3 / час.

необходимо определить, хватит ли напора этого насоса для подачи воды в ванную комнату, которая находится на втором этаже дома.

Совет: не забывайте учитывать дебит скважины и сравнивать с ней мощность насоса.

Для расчета минимального напора насоса используйте следующую формулу: H = ∆H + 10,2xP + ∑∆P, где:

• Н — минимальная распространенность, м;

• P — стандартное значение, равное 2,5-3 атм;

• ∆H — разница между точкой максимальной подачи и динамическим уровнем воды, м. Если используется всасывающий насос, это значение принимается как расстояние между точкой максимальной подачи и самой насосной системой;

• ∑∆P — величина, характеризующая гидравлические потери в трубопроводе (около 10% его длины), фильтрах, уголках, тройниках (15-20%).

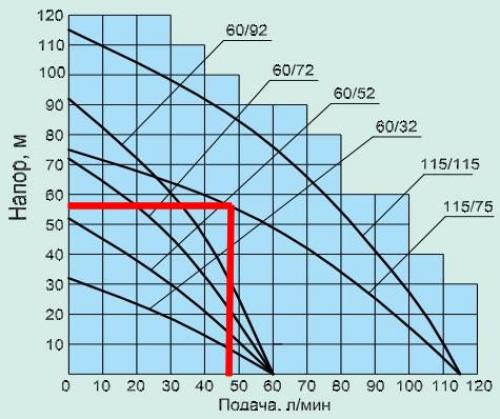

После проведения расчетов нужно выбрать модель насоса, которая по характеристикам максимально соответствует ранее рассчитанным показателям. Далее необходимо сравнить диаметры колодца и насоса. Если используется погружной насос, его диаметр должен быть меньше. Если инструкции требуют установки скважинного адаптера, вы должны убедиться, что насос проходит там, где находится его статический компонент.

Какой насос выбрать для скважины 20 метров. Скважинные насосы

Насосы для скважины бывают двух видов: поверхностные и погружные. Первые монтируются на устье выработки или внутри нее, но на поплавке, исключающем попадание водных брызг на корпус электродвигателя. Одной из разновидностей является вихревой насос глубиной всасывания до 20 м. Водозабор можно оборудовать и ручным насосом, если это касается небольшого потребления в пределах одного домохозяйства, но сегодня такие изделия применяются крайне редко. Поверхностные агрегаты используют при залегании водоносного пласта не глубже 9 м. В зимнее время этот тип насосов работать не может.

Всесезонными являются погружные или глубинные аппараты, их конструкция позволяет находиться длительное время непосредственно в жидкости безо всякого ущерба токоведущим частям электропривода. По принципу действия электронасос может быть:

1. Вибрационным — рабочим органом служит гибкая мембрана, создающая колебательные движения. За счет них жидкость течет. Сфера их применения — абиссинские и песчаные скважины, но серьезный недостаток — вовлечение в перемещение песка — ограничивает их применение до бытового уровня, этому способствует и ценовая доступность.
2. Винтовым или шнековым — работает по принципу мясорубки и может размещаться как в скважинах глубже 10 м, так и в колодцах, открытых источниках. Надежное и долговечное устройство, недорогое и распространенное, Водолей относится именно к этому типу.
3. Центробежным — изготавливается в форме цилиндра, вполне может обеспечить высокую производительность с глубины более 100 м. Эти водяные насосы изготавливаются из нержавеющей стали, и стоимость их очень высокая. Применяются, как правило, в промышленных целях для водоснабжения крупных объектов.

Прежде чем начать подбирать для скважины насос, надо дождаться окончания ее строительства и определения расходных характеристик и нахождения водоносного горизонта. Только после получения этих сведений можно приступать к выбору.

Какой насос выбрать для скважины 30 метров

В статье, основываясь на советах бурильщиков и специалистов водозабора, даются рекомендации, какой насос выбрать для скважины 30 метров. В паспорте, выданном на скважину, должны стоять параметры по диаметру насоса с обсадной трубой. Важно учесть и дебит колодца. Если критерий равен 1.5м³/час, можно смело выбирать модель Водолей, Grundfos SQ 1-50.

Параметры скважины

Насос устанавливают в буровой шурф, прежде всего, необходимо знать параметры скважины:

• глубину;
• скорость и количество заполнения водой в течение часа;
• размер от земли до зеркала воды.

Подбирают насос по его техническим свойствам и дополнительным параметрам:

Насколько его можно погрузить: центробежные насосы как раз наделены способностью погружения в столб воды на 30 м.

Удаление от колодца потребления до дома. Это важный показатель, так как при удалении на 10 м по горизонтальной линии теряется давление воды на 0.1 атм. Если труба с поворотом, потери равны 0.11 атм. Дополнительные элементы, тройники с обратными клапанами на скважине тоже уменьшают давление до 0.4 атм. на каждую деталь.

Точки подключения: унитазы, машины для мытья посуды и стирки белья, душевые кабинки и прочие потребители воды.

Производительность оборудования. Расчет ведется при включенных кранах или при работе мойки, душевой. Насос обеспечивает бесперебойную работу потребителей. Следует учесть, что частое включение и выключение вредно для мотора насоса. При сильной нагрузке агрегат не должен включаться чаще, чем 20 раз в течение часа.

Параметры мощности специалисты рассчитывают по формуле. Но и без расчетов насос должен соответствовать нормам. Даже сильно мощный агрегат должен работать по циклам включения, установленным производителем.

Хороший глубинный насос для скважин и колодцев должен обладать:

• высокой эффективностью и производительностью откачивания жидкости;
• компактными размерами;
• возможностью перекачки воды с напором;
• простым монтажом и легкой эксплуатацией;
• высокими эксплуатационными характеристиками с длительным сроком использования без поломок.

Чтобы насос долго работал, нужно его беречь, не перекачивать грязную жидкую среду.

Принцип действия скважинных насосов

При покупке глубинного насоса, обращая внимание на основные критерии, определяют:

• для каких целей покупают устройство;
• сколько нужно воды для полного обеспечения;
• с каким напором работает насос;
• какого качества жидкость для откачки.

На этом основании и выбирают насос, который подойдет для конкретной скважины, по принципу работы:

1. Центробежный. Устройство внутри корпуса работает с вращающимся рабочим колесом, которое и вырабатывает центробежную силу. Вода через входной патрубок поднимается вверх и выходит на другом конце трубы.
2. Вихревый. Оснащен рабочими лопастями, за счет вихревых потоков происходит подъем воды.
3. Шнековый. Агрегат оснащен винтовым ротором, который способен справиться с технической и водой с большим содержанием песка.

При покупке насоса следует обратить внимание на базовые свойства, который продлевают срок действие агрегата, это надежная защита от перегрузки с сухим ходом.

Лучшие производители:

• фирма Водолей - выпускает насосы приличного качества по доступной цене;
• без проблем работают в течение 6 лет глубинные насосы для скважин 30 метров от компании Джилекс;
• китайская фирма Поток совместно с российским производством выпускает качественные агрегаты;
• по скромным ценам, но с высокими эксплуатационными характеристиками производит насосы фирма Акварио;
• лидирует на данном сегменте рынка предприятие Grundfos;

У профессионалов свой рейтинг глубинных насосов для колодцев и скважин:

Бренд не всегда гарантирует долгую работоспособность, важно обратить внимание на страну, где собирали агрегат.
