Дождевальные системы – оросительные установки, имитирующие естественное выпадение осадков в виде дождя. Такие установки распространены благодаря своей простоте и удобству в эксплуатации. Как правило, они используются для полива газонов и цветников. Основной принцип расстановки распылителей в дождевальной системе состоит в том, что радиус полива соседних распылителей должен полностью перекрываться. То есть после полива на территории практически не должно оставаться сухих участков.

grom1300 ( Пользователь FORUMHOUSE):

В идеале, поливалки должны стоять по вершинам треугольников. В любом случае, каждую поливалку должна поливать хотя бы еще одна поливалка.

Установки для прикорневого капельного (точечного) полива – это оросительные системы, доставляющие воду непосредственно в зону высадки растения, направленно орошая его корневую систему. Подобные системы в основном используют для полива деревьев, кустарников, теплиц и огородных растений (для полива представителей флоры, обладающих глубокой корневой системой). Принцип расстановки поливального оборудования в подобных системах заключается в том, что водяные магистрали с поливочными капельницами (капельные ленты) располагаются вдоль посадочных рядов на небольшом расстоянии от стволов растений.

Установки для подземного (внутрипочвенного) орошения – поливальные системы, функционал которых аналогичен капельному поливу. Основное их отличие состоит в том, что пористые трубы для полива прокладываются под землей и доставляют воду непосредственно к корневой системе растений.

Увлажнители для внутрипочвенного полива (трубы с круглыми или щелевидными отверстиями) располагаются на глубине 20…30 см. Расстояние между двумя соседними магистралями составляет 40…90 см (зависит от индивидуальных особенностей орошаемой культуры и от типа почвы). Промежуток между отверстиями увлажнителя равен 20…40 см. Система внутрипочвенного орошения проблематична в плане эксплуатации, поэтому мало кто решается ее устанавливать на собственном участке.

Независимо от того, какой способ полива вы выбрали, конструкция автоматической системы орошения будет строиться по одним и тем же принципам. Существенные отличия будут состоять только в использовании разных элементов для полива и в том, что разные по типу системы имеют различное рабочее давление.

Так, самотечные капельные системы могут функционировать даже при давлении – 0,2 атм.

Bладимир ( Пользователь FORUMHOUSE):

Первые работают на очень маленьком давлении от 0,2 до 0,8 атм. Грубо говоря, у кого нет подачи воды на участке, можно подсоединиться к баку или к бочке. Правда, бочку надо поднять на 1,5 – 2 метра.

В дождевальных установках этот показатель значительно выше (несколько атмосфер). И зависит он от особенностей используемого оборудования.

Автополив газона hunter. Как установить автополивочную систему?

Монтаж системы полива газона Хантер — это несложный процесс, который требует выполнения предусмотренного производителем алгоритма действий в полном соответствии с рекомендациями и правилами:

1. Разметка участка. На газоне нужно обозначить расположение элементов системы. Речь идет о трубопроводе, оросителях, насосной станции и траншеях.
2. Выкапывание траншей. Это выемки в грунте, в которых прокладываются трубы автоопрыскивателя. Если почва не будет распахиваться или перекапываться, глубина траншей может быть от 30 до 40 сантиметров, а если будет – их нужно делать более 50 сантиметров. Такая глубина предусматривается, например, на участках с организованными грядками.
3. Прокладка труб. Они состоят из нескольких элементов. К ним относятся магистральные трубы, тройники-разветвители, трубы-подводки и шарнирные колена. Магистральные трубы укладываются в траншеи и разрезаются соответствующим образом. Тройники-разветвители отходят от них к подводкам, которые подсоединяются к оросителям. Шарнирные колени же устанавливаются в концах труб-подводок. С их помощью можно регулировать высоту подъёма системы над грунтом.
4. Монтаж оросителей. Эти стаконообразные приспособления предварительно нужно подготовить. Для этого оросители вставляются в шарнирные колени, оснащённые наружной резьбой во всех направлениях.
5. Закапывание траншей. Этот этап установки автоматической системы полива проходит в три этапа. Сначала закапывается трубопровод (за исключением шарнирных коленей). Потом регулируется высота оросителей и засыпаются спринклера.

Источник: https://avtopoliv-na-dache.aystroika.info/stati/avtopoliv-dlya-gazona-svoimi-rukami-proekt-i-razrabotka-eskiza-sistemy-poliva-gazona

Автополив своими руками. Дождевание в теплице: автоматическая система полива своими руками

Это большой проект, здесь показано, как оборудовать автоматическую систему полива теплицы методом дождевания . Перед тем, как начнете копать и покупать приспособления и оборудование, измерьте расстояния между узлами, чтобы рассчитать общее количество материалов, которые понадобятся. Для этого проекта использовался шланг PEX (это поперечно-сшитый полиэтилен, относится к группе термопластиков). Кроме этого вам понадобятся фитинги, резервуар для воды, водопроводный кран, клапаны. Расчистите участок и начинайте копать, траншеи лучше делать ниже глубины замерзания, то есть где-то 50 см.

Прежде чем начать установку шлангов, убедитесь, что резервуар для воды закреплен на такой высоте, чтобы вода естественным образом поступала в систему полива теплицы . Для бака можно сделать простую поперечную раму, но достаточно надежную. Здесь бак рассчитан на 1000 литров, это почти тонна. Затем можно устанавливать шланг PEX .

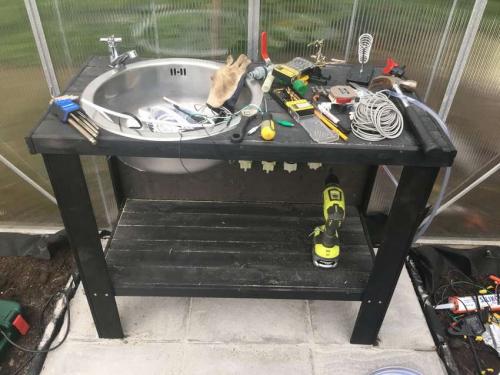

Подготовка контроллера и стола. Можете, купил дешевый садовый столик, и установить старую раковину. Затем закрепите водопроводный кран и установите контроллер Arduino.
После этого подсоедините насосы и фитинги. Теперь можно установить поливочные спринклеры . Укрепите шланги с помощью стяжек, потому что давление воды в сочетании с высокой температурой может привести к тому, что шланг оторвется в Т-образных соединениях.

Автополив своими руками на даче. Схемы автоматического полива

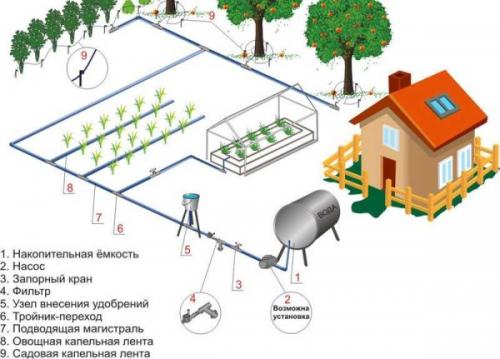

Вариантов и вариаций схем множество. Они очень мобильны и позволяют учесть все особенности участков и насаждений. Рассмотрим случай, когда вода подается из источника при помощи насосной станции сразу для полива растений. Такой вариант автоматического полива показан на фото ниже.

Такая система полива на даче своими руками может быть собрана за день

Вода к растениям может подаваться каплями или с использованием разбрызгивателей. Есть узел внесения удобрений. Он пригодится в системе автополива огорода, теплицы или сада, хотя и для газона и сада тоже лишним не будет. Количество линий полива определяется в зависимости от необходимости, потом рассчитывается давление. Капельницы или брызгалки подбираются по количеству воды, необходимому для растений.

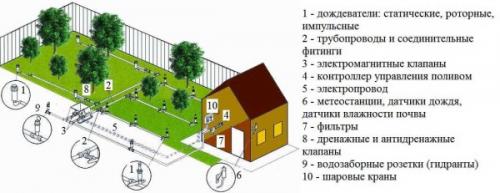

Схема системы автоматического орошения с использованием разбрызгивателей показана на фото ниже. У этих устройств есть несколько названий: дождеватели и спринклеры, из-за чего полив называют «спринклерный».

Спринклерная система полива подходит для полива газона или насаждений небольшой высоты — до 10-15 см

Основное отличие систем полива газонов в том, что трубопроводы чаще укладываются под землю. Чтобы разбрызгиватели не мешали при стрижке газона, они тоже должны прятаться в землю. Есть и такие модели.

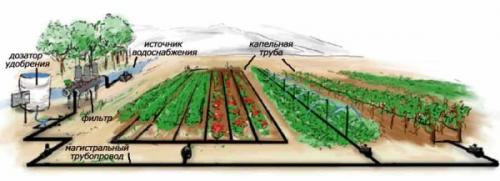

Схема автоматического полива огорода, теплицы и сада показана на рисунке ниже. Вода сначала закачивается в емкость. Оттуда может подаваться самотеком, если подача воды капельная (она и нарисована). Для обеспечения требуемого давления для разбрызгивателей нужна будет установка насоса или насосной станции.

Система полива на даче из емкости

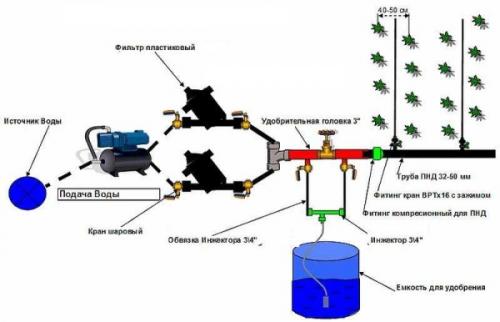

Если в обеспечении влагой нуждается огород,  сад или теплица, устроить все можно как на рисунке ниже. От того, что верху она отличается наличием насосной станции, которая подает воду на фильтры, после которых трубопровод уже расходится к грядкам.

Автополив газона. Виды систем автополива газона на даче и принцип их работы

Ручной полив газонов является достаточно обременительным, особенно если речь идет о больших участках. Решить данную проблему возможно при помощи автоматизированных систем, которые позволяют значительно сэкономить время. Существует несколько вариантов автоматических систем орошения газонной травы, каждый из которых требует детального рассмотрения.

Капельный полив

Данная система полива газона предполагает медленную подачу воды к корням растений с целью сохранения оптимального уровня влаги в почве, обеспечивающего комфортный рост и развитие газона. Длительность полива варьируется от 40 минут до 1 часа. При таком методе применяются капельницы – специальные устройства, посредством которых влага попадает под растение, не затрагивая стеблей.

Справка! Наибольшей популярностью пользуются пластиковые капельницы, размещенные на определенном расстоянии в шлангах, предназначенных для капельного полива. Применение специальных насадок позволяет осуществлять полив различного радиуса действия, не исключая круговой.

Преимуществами системы капельного полива являются:

• возможность одновременной подкормки травы удобрениями;
• экономный направленный расход воды без попадания на междурядья.

К недостаткам системы можно отнести необходимость подбора фильтров и насоса и особые требования к качеству воды, исключающие наличие посторонних частиц.

Дождевание

Принцип дождевания заключается в создании искусственного дождя при помощи оросителей, выбрасывающих водяные струи, которые разбрызгиваются каплями на большое расстояние. Продолжительность полива данным методом составляет около получаса.

Плюсами дождевания являются:

• обеспечивает увлажнение почвы и воздуха, что благотворно сказывается на состоянии газона;
• не размывает почву;
• позволяет экономить электроэнергию, обеспечивая качественный полив за короткое время.

Наиболее популярным является использование выдвижных «дождевателей», позволяющих без проблем осуществлять стрижку газона.

Подземный полив

Подземная система автополива газона подходит практически для всех посевных площадок: спортивных газонов, парковых зон, муниципальных и жилых территорий. Суть ее функционирования заключается в подаче необходимого количества воды к корням не сверху, а снизу, через систему трубопроводов.

Жидкость в трубопровод попадает самотеком, из емкости расположенной выше уровня земли. В ряде случаев для этих же целей используют электронасос. Подачу можно дозировать при помощи специальных блоков.

Подземный полив позволяет:

• экономить время;
• минимизировать расход воды за счет исключения ее испарения с поверхности грунта;
• избавиться от сорняков, ведь корни многих из них расположены ближе к поверхности;
• сохранить свойства почвы, так как подземный полив предотвращает образование корки.

Для внедрения данной системы требуется прокладка перфорированного трубопровода.

Система полива своими руками. Плюсы и минусы

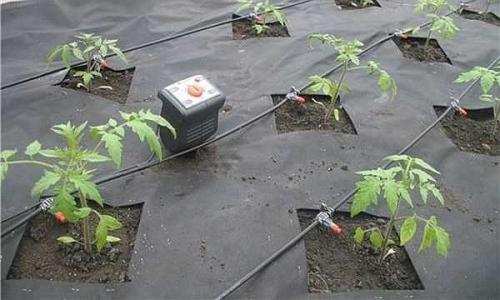

Капельный полив имеет много достоинств и все они значимые:

• Значительно снижается трудоемкость. Система может быть полностью автоматизированной, но и в самом простом варианте орошение требует буквально несколько минут вашего внимания.
• Снижается расход воды . Происходит это за счет того, что влага подается только под корни, другие зоны исключаются.
• Исчезает необходимость в частом рыхлении. При дозированной подаче воды в небольшую зону корка на почве не образуется, соответственно, ее не нужно разбивать.
• Растения лучше развиваются, повышается урожайность. За счет того, что вода подается в одну зону, корневая система развивается в этом месте. Она имеет большее количество тонких корней, становится более комковатой, быстрее впитывает влагу. Все это способствует быстрому росту и более обильному плодоношению.
• Есть возможность организовать прикорневую подкормку . Причем расход удобрений за счет точечной подачи тоже минимальный.

Экономическая эффективность систем капельного орошения доказана уже неоднократно даже в промышленных масштабах. В частных теплицах и огородах эффект будет не менее значительный: расходы на создание системы можно свести к небольшой сумме, а все плюсы останутся.

Капельное орошение, собранное своими руками обходится в не очень большую сумму

Минусы тоже есть, но их совсем немного:

• Для нормальной работы необходима фильтрация воды , а это дополнительные расходы. Система может функционировать и без фильтров, но тогда необходимо продумать систему продувки/промывки, чтобы устранять засоры.
• Капельницы со временем забиваются и требуют очистки или замены.
• Если использовать тонкостенные ленты, они могут повреждаться птицами, насекомыми или грызунами. Возникают места внепланового расхода воды.
• Для устройства требуются затраты времени и денег.
• Требуется периодическое обслуживание — продуть трубы или прочистить капельницы, проверить крепление шлангов, поменять фильтры.

Как видите, список недостатков немаленький, но все они не очень серьезные. Это — действительно полезная вещь на огороде, в саду, на газоне, клумбе или в теплице .
