В первую очередь важно определить высоту подъёма воды от верхней точки системы. Если она довольно глубокая (до 18 метров), то лучше всего подойдёт погружной насос. Специалисты рекомендуют для колодезного водопровода выбирать центробежный вариант. Вибрационные модели привлекают более низкой ценой, но имеют ряд недостатков: вибрации разрушительно воздействуют на гидроизоляцию и целостность стенок колодца а так же имеют недостаточная мощность.

Гидроаккумулятор и реле располагают уже в самом доме. Если же высота подъёма воды не превышает 9 метров, а колодец находится на небольшом расстоянии от дома, то можно установить поверхностную насосную станцию. Только её нужно будет расположить либо в специальном кессоне, либо в технических помещениях самого дома. В крайне редких случаях могут понадобиться как погружной насос для подъёма воды из колодца, так и поверхностная станция для создания необходимого давления.

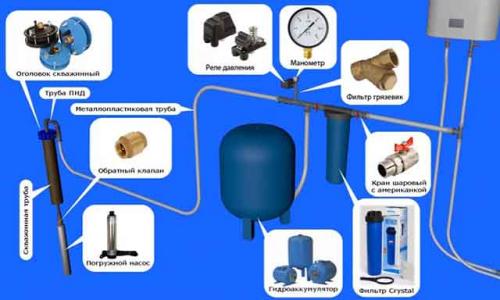

Дополнительное оборудование к насосу:

• Обратный клапан – обеспечивает пропуск воды только в одну сторону, не давая ей стекать обратно в колодец при выключенном насосе, а также предохраняет систему от гидроударов;
• Реле давления – обеспечивает стабильность напора в заданных границах;
• Реле защиты от сухого хода – обеспечивает защиту двигателя насоса от перегрева и поломки в случаях недостатка воды системе;
• Гидроаккумулятор – обеспечивает запас воды, позволяющий избежать избыточных пусков насоса и снижения тем самым его ресурса.

Как провести воду из колодца в дом с насосной станцией. Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь.

Автоматическая подача воды из колодца в дом. Как выбрать и установить насосную станцию для летнего водоснабжения из колодца

Современные насосные станции надежные и производительные, а также оснащены встроенной автоматикой - гидроаккумулятором, реле давления и реле защиты от сухого хода. Компания «Загород» рекомендует следующих производителей:

Belamos XA 06 ALL мощностью 600 Вт - этой станции вполне достаточно, чтобы обеспечить дачу водой. Высота подъема воды - 8 метров, объем гидробака — 24 литра, производительность — 2800 литров/час.

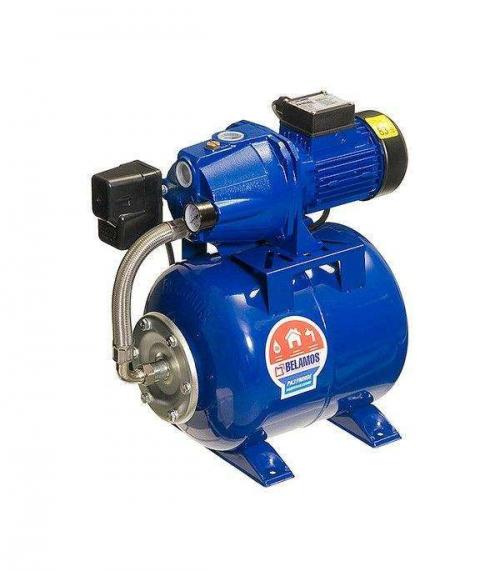

Насосная станция Belamos XA 06 ALL

Данную станцию выбирают большинство наших клиентов для снабжения дачи водой: несмотря на невысокую стоимость, она хорошо себя зарекомендовала в работе.

Grundfos MQ мощностью 850 Вт. Довольно дорогое оборудование, его используют чаще в больших загородных домах и коттеджах. Насосная станция, оснащенная встроенной автоматикой: реле давления, сухого хода и потока. Grundfos MQ обладает низким уровнем шума, по сравнению с аналогичными моделями от других производителей. Это позволяет ее размещать не только в техпомещении, но, например, в санузле или на кухне, под мойкой или в пространстве под лестницей.

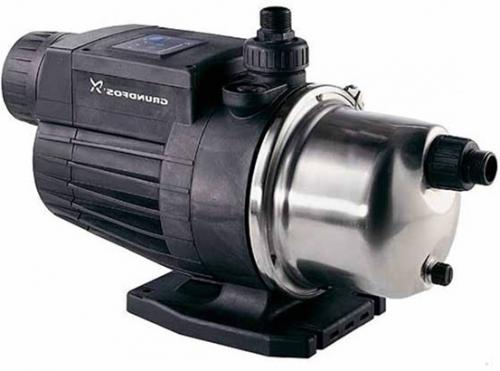

Насосная станция Grundfos MQ 3-35

Grundfos MQ оснащен небольшим гидроаккумулятором объемом 0,8 литра. Если точек водопотребления немного, то станция может работать без установки дополнительного гидроаккумулятора, а вы таким образом сэкономите место в дачном домике.

Встроенный гидроаккумулятор обеспечивает запас воды, но из-за небольшого объема у модели Grundfos MQ почти каждое открытие крана приводит к пуску установки. Поскольку количество циклов включения/выключения ограничен, то этот фактор влияет на дорогостоящее оборудование неблагоприятным образом. Поэтому мы своим клиентам рекомендуем установить гидробак объемом хотя бы на 24 литра.

Кроме этого гидроаккумулятор защищает систему водоснабжения от гидроудара.

Гидроудар - это скачок давления в системе. Поскольку вода - несжимаемая жидкость, при закрытии крана возникает ударная волна, которая может повредить трубу или сорвать насос в скважине. Резиновая мембрана гидробака забирает избыточный объем воды и компенсирует давление.

При обустройстве водоснабжения из колодца на даче своими руками многие дачники совершают одну и ту же ошибку - прячут насосную станцию на чердаке. На такой высоте оборудование не сможет поднять воду из колодца Разница между уровнем воды в колодце и насосной станцией не должна превышать 8 метров. По этой причине станцию следует располагать как можно ниже — на первом этаже дачного дома или над колодцем.

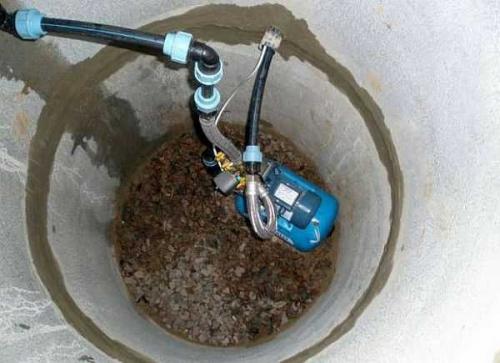

Насосная станция, расположенная внутри колодца

Если насосная станция находится в «домике» над колодцем, то не рекомендуем устанавливать резиновые шланги. Довольно часто во время работы насосной станции они схлопываются и не позволяют воде подняться к насосу. Компания «Загород» обычно использует ПНД-трубу с армировкой. Такие трубы достаточно прочные и легко демонтируются.

Водоснабжение частного дома из колодца своими руками. Водоснабжение дома из колодца: особенности, преимущества, схемы и необходимое оборудование

Водоснабжение из колодца для частных домовладений – востребованный способ, популярность которого обеспечивается не только доступной стоимостью и относительной простотой обустройства. Колодец способен стать единственным и полноценным источником для загородного жилья или дачи.

Обустройство водопровода из колодца должно начинаться с рассмотрения его особенностей, изучения преимуществ/недостатков, знакомства с используемым оборудованием.

Плюсы и минусы колодезного водоснабжения

Водопровод из колодца в дом обладает массой достоинств:

• По сравнению со скважиной это более доступный и недорогой вариант;
• В большинстве колодцев вода по уровню качества не уступает родниковой;
• Обустройство такого водоснабжения проводится без предварительного разрешения госорганов, которое требуется в случае бурения скважины;
• Платить за воду при подведении трубы от магистрали вам уже не придется;
• Возможность обустроить частное водоснабжение из колодца самостоятельно;
• Система сохранит работоспособность в любых условиях – при отсутствии электричества, при неработающем насосе – набрать воду при необходимости можно и ведром, привязанным к веревке.

Система имеет и ряд недостатков:

• Возможность присутствия химических примесей, микроорганизмов в грунтовых водах. Это актуально для загородных участков, расположенных недалеко от сельхозугодий, промышленных предприятий;
• Переменные параметры качества воды, которые зависят от сезонности, осадков, прочих факторов. При наличии примесей требуется водоподготовка и установка оборудования для фильтрации;
• Необходимость проведения регулярных профилактических работ по очистке дна от ила, стенок, герметизации стыков коммуникаций;
• Не везде можно обустроить колодец.

Оборудование для колодезного водоснабжения

Водопровод на даче из колодца не ограничивается лишь проведением земельных работ. Одним из аспектов организации выступает выбор оборудования, обеспечивающего подъем жидкости и ее подачу до мест потребления. Обеспечить эти задачи позволяют погружные насосы либо организация автоматизированных насосных станций.

Погружной насос для водоснабжения из колодца размещается в шахте колодца. Оборудование работает в воде и может погружаться в нее частично либо полностью. Размещение же насосной станции осуществляется в подвале дома, организованной постройке либо утепленном кессоне.

Плюсы погружных насосов заключаются в следующем:

• Защита оборудования от перегрева за счет постоянного нахождения в прохладной водной среде;
• Бесшумная работа;
• Компактные габариты агрегата позволяют установить его в узких, глубоких колодцах;
• Установка оборудования в колодце обеспечивает экономию места в доме и на участке;
• Возможность поднятия воды со значительной глубины – оборудование способно работать в колодцах глубиной до 40 м.

Погружной насос – оптимальное решение для колодцев круглогодичного и сезонного применения. Для консервации на холодное время достаточно слить воду из системы. Многообразие предлагаемых производителями моделей позволяет подобрать агрегат с учетом производительности и напора жидкости. Насосные станции проще в вопросах установки и технического обслуживания. Они отличаются приемлемой стоимостью (дешевле как само оборудование, так и работы по ее монтажу).

Но у такого оборудования есть немало минусов, что делает выбор в пользу погружного насоса
более оправданным:

• При расположении рядом с домом либо внутри него установка сильно шумит, что создает определенный дискомфорт;
• Монтаж требует дополнительных расходов на шумоизоляцию, утепление подвала, строительство отдельной постройки либо обустройства кессона. Сэкономить место на участке или в доме не получится;
• Работа мотора насосной станции осуществляется на поверхности, поэтому его охлаждение происходит только за счет перекачиваемой воды. Это повышает риск перегрева мотора и автоматического отключения оборудования;
• Предельная глубина забора воды не должна превышать 8 метров от поверхности грунта;
• При необходимости организовать подъем жидкости с большей глубины проводится дооснащение станции выносным эжектором, что существенно увеличивает стоимость системы;
• Поддержание стабильного рабочего давления в системе;
• Установка мощного оборудования может привести к перерасходу электроэнергии;
• Эффективная работа установки определяется чистотой перекачиваемой воды, поэтому на станцию обязательно ставятся фильтры, не входящие в стандартную комплектацию.

Автономное водоснабжение из колодца. Прокладка коммуникаций к колодцу

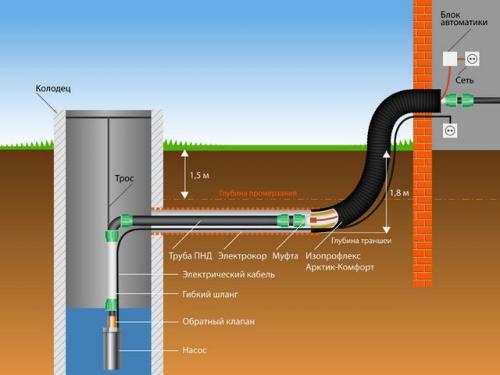

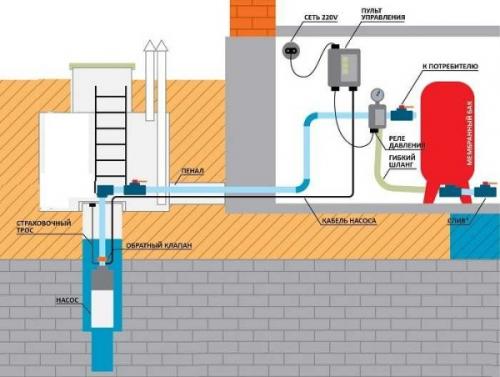

Примерная общая схема водопровода от колодца к дому

После гидроизоляции колодца изнутри и снаружи не стоит торопится засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.

• Водопровод от колодца к дому следует заглублять ниже уровня промерзания почвы (эту величину можно легко уточнить в любой местной строительной организации).   Траншея роется с учетом того, что на ее дно будет засыпаться песчано-гравийная подушка примерно 100 мм высотой.

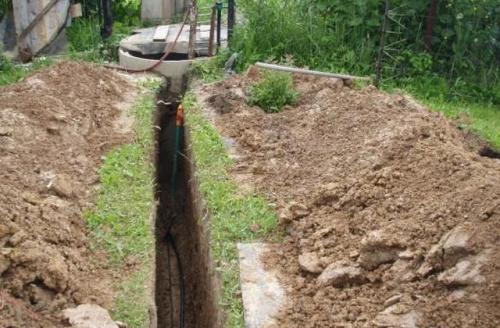

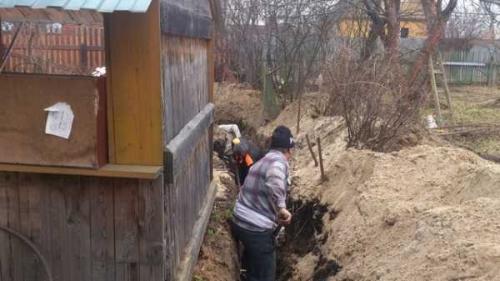

Траншея должна быть в глубину ниже уровня промерзания грунта

• Наверное, никто уже в наше время не применяет для подобных водопроводов металлические трубы. Самое оптимальное решение – полиэтиленовые трубы (ПНД). Для гарантированного снабжения всего дома лучше использовать трубу диаметром 32 мм. В продаже на них всегда есть широчайший ассортимент арматуры – фитингов, тройников, отводов, переходов и т.п . Компрессионные фитинговые соединения предельно упрощают работу – не требуется вообще никакого дополнительного оборудования.

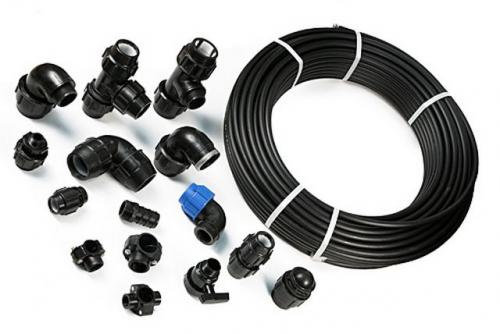

ПНД-трубы и разнообразие арматурных изделий для них

• Бывалые мастера советуют: ПНД труба стоит недорого, поэтому при прокладке водопровода от колодца к дому имеет смысл уложить не одну, а две линии. Одна из них будет основной, а вторая – просто находится в резерве на случай какого-либо чрезвычайного происшествия. Этот предусмотрительный ход избавит в этом случае от трудоемких работ по замене вышедшей из строя магистрали.

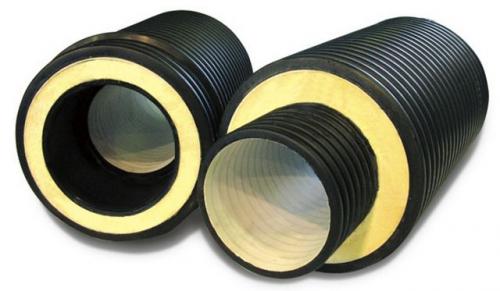

Такой утепленный канал обезопасит трубу от промерзания

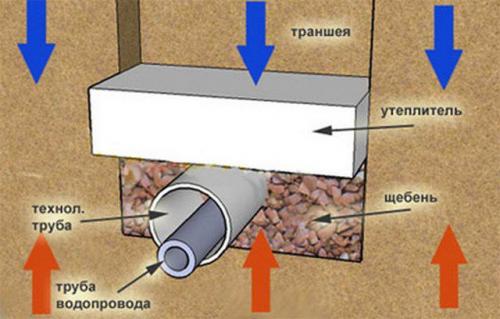

• Неразумно выкладывать трубу просто на грунт – ей необходимо создать дополнительную механическую защиту. Для этого можно использовать технические полиэтиленовые трубы большего диаметра , либо полимерные гофротрубы , с утеплителем или без него.

Можно для дополнительного утепления использовать блоки пенополистирола

• Если труба гарантированно размещается ниже уровня промерзания земли, то особого утепления она и не требует. Однако, лучше все же перед засыпкой траншеи грунтом проложить сверху труб слой пенополистирола – это обезопасит их в особо сильные, аномальные морозы.
• « Слабым» местом могут быть участки подъема труб к поверхности, прохождения ими цоколя или неотапливаемого подвала. Здесь, вероятно, следует предусмотреть подогрев водопровода и его усиленную изоляцию, о чем подробно рассказано в специальной статье нашего портала .
• Организуется проход трубы через стенку колодца – на том же уровне, где проложен трубопровод . Этот узел ни в коем случае нельзя размещать на стыке колец – при бурении отверстий край кольца может потрескаться или даже разрушиться. Самым оптимальным вариантом будет установить в проделанное отверстие резьбовой сгон Ø 1 ″.

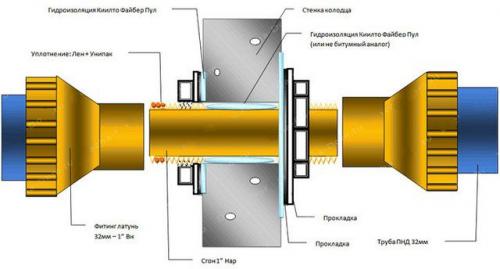

Проход трубы через стенку колодца

Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия. Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.

• На резьбовую часть сгона снаружи «запаковывается» фитинг, к которому присоединяется подводимая к колодцу ПНД-труба. С внутренней части колодца на фитинге лучше закрепить тройник. На горизонтальный вывод его советуют установить кран, который позволит сливать воду из домашней системы водопровода, если дом длительное время не будет эксплуатироваться. К выходу тройника, смотрящему вниз, «пакуется» фитинг, к которому будет присоединен отрезок вертикальной трубы для забора воды из колодца или для соединения с погружным насосом.

Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.

Примерная общая схема водопровода от колодца к дому:

Укладка труб и арматуры

После гидроизоляции колодца изнутри и снаружи не стоит торопиться засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.

Траншея должна быть в глубину ниже уровня промерзания грунта.

ПНД-трубы и разнообразие арматурных изделий для них

Такой утепленный канал обезопасит трубу от промерзания.

Можно для дополнительного утепления использовать блоки пенополистирола.

Продолжение работ

Проход трубы через стенку колодца:

Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия.

Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.

Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.

Источник: https://360doma.ru/novosti/shemy-vodosnabzheniya-ot-kolodca-dlya-chastnogo-doma-sistemy-s-nakopitelnoy-emkostyu

Водоснабжение из колодца с погружным насосом. Выбор схемы водоснабжения

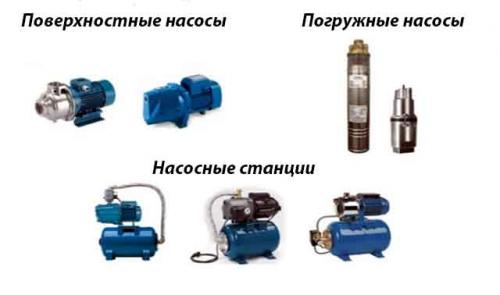

Для автоматической подачи холодной воды из колодца или скважины применяется 2 схемы:

В обеих системах присутствует один неизменный элемент – водопроводная труба, проложенная от источника внутрь жилища. Разница заключается в конструкции и расположении перекачивающего оборудования. В первом случае это аппарат погружного типа, висящий на тросе около дна природного резервуара. Второй вариант – насосная станция, установленная на поверхности, обычно — в техническом помещении жилого дома, реже – в утепленном подземном сооружении над скважиной (кессоне).

Система подачи воды с глубинным насосом

Совет. Прежде чем подбирать систему подачи и проводить трубы, проверьте химический состав и степень загрязнения колодезной воды в лаборатории. Если она мутная, неприятно пахнет и имеет железистый привкус, сделайте анализ обязательно. По его результатам вы сможете подобрать нужные фильтры в специализированных магазинах сантехники.

Поверхностные насосные станции следует применять, когда перепад высот между зеркалом воды в источнике и высшей точкой разводки внутри жилища составляет не более 7 м. Учитывая, что большинство этих агрегатов рассчитаны на высоту подъема 8—10 м, оставшийся запас напора (1—3 м) понадобится для преодоления горизонтальных участков труб и местных сопротивлений (тройников, колен, клапанов и смесителей).

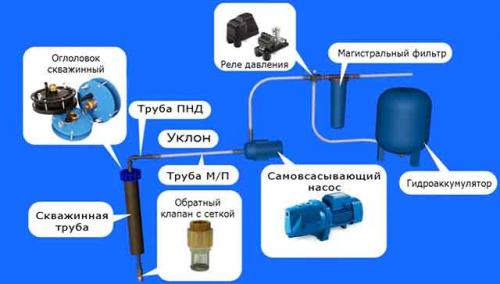

Система водообеспечения с поверхностным перекачивающим агрегатом

Для подвода воды из глубоких колодцев, а также обычных и артезианских скважин, необходимо использовать систему с погружным насосом. Она несколько сложнее в монтаже, зато надежнее в работе и не требует постоянного наполнения трубопроводов. Конечно, существуют поверхностные станции повышенной мощности с высотой подъема до 20 м, но их цена сопоставима со стоимостью полного комплекта оборудования и материалов для сборки схемы с погружаемым насосом.
