Автономное водоснабжение из скважины. Выбор насоса
Для того, чтобы получить бесперебойное и отвечающее требованиям водоснабжение частного дома из скважины, схема водопровода должна включать подходящий для определенных целей насос для воды.
В продаже имеются комплексные насосные станции, уже укомплектованные гидроаккумуляторами и реле давления. На первый взгляд может показаться, что такое оборудование лучше использовать для оснащения скважины, чем комплектовать ее отдельными элементами. В то же время у насосной станции перекачивающий агрегат находится на поверхности, поэтому он не может поднимать жидкость с большой глубины.
Артезианские скважины и даже менее глубокие источники «на песок» оснащаются специальными скважинными насосами – погружными моделями , рабочие параметры которых выбираются в соответствии с эксплуатационными характеристиками источника, объемом водопотребления в доме в пиковом режиме, а также особенностями, которыми обладают системы водоснабжения загородного дома из скважины в каждом конкретном случае (протяженность трубопровода, необходимость подъема воды на 2 или 3 этаж, в мансарду и пр.).
Основными данными для расчета являются:
Глубинный насос для скважины
- глубина скважины,
- расстояние между гидроаккумулятором и выходным отверстием скважины,
- высота самой высокой точки водозабора,
- требуемое давление в трубопроводе (важно учитывать, что для некоторых видов техники, в частности, поливальных систем или автомоек оно должно быть выше, чем в обычном кране, номинальные значения указываются в сопроводительной документации),
- возможные потери в системе (если нет причин считать, что потери станут больше, чем обычно из-за утечки, можно принять нормативное значение и прибавить к вычисленному требованию напора насоса еще 2 м).
Кроме напорной характеристики критерием оценки насоса при выборе является его производительность.
Эффективность и безотказность работы системы водопровода во многом зависят от того, насколько правильно будет смонтировано оборудование для водоснабжения в загородном доме из скважины.
Первым и одним из наиболее важных этапов является установка насоса . Она выполняется в такой последовательности:
- Подсоединение к перекачивающему агрегату обратного клапана.
- Установка обжимной муфты и соединение с располагающимся снаружи трубопроводом.
- Фиксация троса для опускания насоса в скважину (после продевания в проушины крепится с помощью металлических хомутов).
- Фиксация на тросе трубы и питающего кабеля для одновременного и равномерного погружения.
- Спуск перекачивающего агрегата до дна скважины с отметкой глубины погружения на тросе.
- Подъем насоса на 1 м от дна (такое расположение считается оптимальным).
- Фиксация троса в оголовке обсадной трубы.
Проверить работу перекачивающего агрегата можно спустя несколько минут после установки, после того, как он заполнится водой.
Сборка автоматики производится по прилагаемой на фото схеме.
Схема монтажа системы водоснабжения из скважины с погружным насосом
Трубы для водопровода используются диаметром 32 мм из металлопластика, сшитого полиэтилена или ПНД.
Устройство автономного водоснабжения в частном доме подразумевает, что подведение трубопровода к дому может осуществляться по подземной траншее или по поверхности земли, однако, в любом из этих случаев необходимо исключить вероятность его промерзания .
В зависимости от глубины траншеи подземные коммуникации в некоторых случаях достаточно снабдить слоем теплоизоляционного материала и при необходимости защитить от коррозии. Для этих целей водопроводную трубу с теплозащитой часто укладывают внутрь канализационной или гофрированной трубы. Практичным решением станет одновременная прокладка по траншее питающего насосного кабеля.
При поверхностной прокладке коммуникаций теплоизоляционный слой дополняется греющим кабелем.
Правильно выбранный тип скважины для дома и грамотное оснащение источника обеспечат непрерывное автономное водоснабжение с высоким качеством воды.
Оборудование для водоснабжения из скважины. Варианты скважин для частного дома
Для начала необходимо понять, какую воду можно использовать для оборудования скважины в частном доме.
Говоря понятным языком, отметим, что подземные воды подразделяются на 3 вида:
- Верховодка . Это все, что просочилось в грунт, однако не превратилось в полноценный водоносный слой. Такая вода является самой низкокачественной. Понять, что это верховодка, просто: ее уровень будет меняться каждый сезон. Использовать такую воду для питья нельзя.
- Грунтовые воды . К ним относятся стабильные водоносные слои, залегающие на глубине от 2-3 до 30–40 м. Такую воду можно пить.
- Артезианская вода . Водоносный слой образовался в древности, залегает на большой глубине — более 100 м. Такую воду допускается использоваться в качестве питьевой, однако ее жесткость может быть повышена, а содержание минералов слишком большим.
После того как оборудование скважины для воды в частном доме будет завершено, следует отправиться в СЭС либо иной исследовательский центр. Там сделают анализ воды, чтобы подтвердить, что она пригодна для питья.
Возможно, по результатам анализа выяснится, что воду из скважины можно использовать только для технических целей.
Так, верховодку нельзя пить, однако можно использовать, чтобы поливать сад, мыть пол в доме. Чтобы добыть такую воду, необходимо оборудовать скважину-иглу (абиссинский колодец). Выполнена она в виде колонны труб ВГП с толстыми стенками и диаметром 2,5–4 см.
На первом звене колонны монтируется наконечник с фильтрующим элементом, расположенным в стенках водо-газопроводной трубы. Для оборудования такой скважины в частном доме не нужно вызывать технику для бурения. Ее получится пробить, используя тяжелую бабу, присоединенную к тросу, который перебрасывают через блок.
Данный способ оборудования скважины для временного водоснабжения наиболее простой и бюджетный. Он подойдет, если у вас дачный домик и вы планируете использовать воду, чтобы поливать растения.
Скважины на песок поставляют не только техническую, но и питьевую воду, в зависимости от гидрогеологической обстановки на придомовой территории. Когда водонос перекрыт сверху водоупорным слоем, воду можно будет пить. Дело в том, что водоупорный грунт не позволяет проникать в водоносный слой опасным бактериям и химикатам из сточных вод.
В случае если водяная линза в песке расположена таким образом, что над ней нет естественного защитного слоя из суглинка либо твердой супеси, пить такую воду не стоит.
При оборудовании скважины в частном доме ее стенки необходимо укрепить колонной обсадных труб из стали. Их соединяют друг с другом с помощью муфт либо сваривают. Также можно применить полимерную обсадку. Она становится все более популярной за счет невысокой стоимости, а также антикоррозийных свойств.
Во время обустройства скважины на песок следует монтировать фильтрующий элемент, чтобы в ствол не попадал гравий, песчаная взвесь.
Рабочая часть фильтра должна выступать за границы водоносного пласта сверху и снизу на расстояние 0,5 м. Ее длина будет равняться сумме толщины водоносного пласта плюс метр запаса.
Важно, чтобы диаметр фильтрующего элемента был на 5 см меньше, чем диаметр обсадной трубы. Только так вы сможете с легкостью погружать и извлекать его из ствола, чтобы отремонтировать и промыть.
Не потребуется устанавливать фильтрующий элемент, а также делать обсадку, если ствол заглублен в скальный известняк. Такие водозаборные выработки являются глубокими, вода поступает из трещин в коренной породе.
Срок эксплуатации таких скважин больше, чем у тех, что заглублены в песок. Они не заиливаются, поскольку в толще грунтов, где расположен водоносный пласт, отсутствует глинистая взвесь и микрочастички песка.
Обсадку артезианских скважин выполняют по телескопическому принципу. Ярус, расположенный ниже, должен быть на 5 см уже предыдущего.
Если глубина скважины превышает 100 метров, можно использовать асбестоцементные трубы. Также в этом случае допускается не делать обсадку вообще, особенно когда скальные стенки скважины не нуждаются в укреплении.
Когда артезианской скважиной пройдено более 10 метров трещиноватой скальной породы, в которой находятся подземные воды, фильтрующий элемент придется монтировать. Причем его рабочая часть должна перекрывать поставляющий воду пласт.

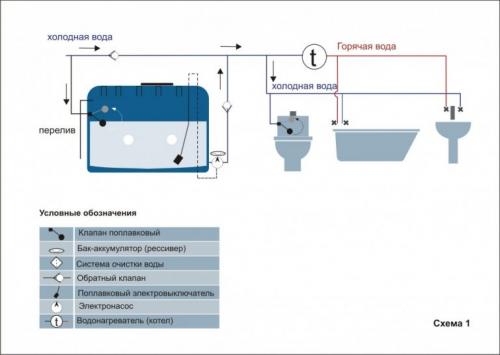

Автономное водоснабжение из емкости. Варианты схем водоснабжения с накопительным баком
В зависимости от варианта монтажа накопительного бака и вида водоисточника выбирается схема водоснабжения. На окончательное решение также влияет способ получение горячей воды и необходимость повышения напора в трубопроводах. Кроме того, нужно еще правильно подобрать электронасос, который будет наполнять накопительный резервуар, и другое оборудование системы.
Когда в качестве водоисточника используется колодец с глубиной максимум 8 м, приобретается электронасос поверхностного размещения. Во время монтажа нужно выполнить установку обратного клапана на всасывающую трубу, чтобы предотвратить движение воды в колодец. Если же водоисточником является скважина на песок с глубиной от 15 до 18 м, тогда используется электронасос поверхностного типа, в конструкции которого присутствует выносной эжектор.
В случае с артезианской глубокой скважиной поверхностный насос уже не используют. Для подачи воды необходимо применить погружное перекачивающее устройство. Еще нужно смонтировать обратный клапан, но его установка уже осуществляется на трубопроводе, который соединяет электронасос и жилую постройку.
На заметку! Специалисты советуют использовать реле, защищающее насос от сухого хода. Оно позволит предотвратить перегрев и выход из строя оборудования. Рекомендуется также в водоисточнике установить датчик, определяющий уровень воды. Эти советы особенно актуальны, если ресурс добывается из колодца или скважины с небольшим дебетом.
Автономное водоснабжение на даче. Типы скважины и выбор насоса

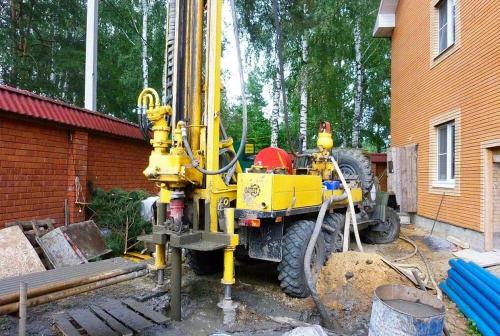

Для автономного водоснабжения используют два типа скважин: «на песок» и «на известь». В первом случае бурение проводят до водоносного горизонта из крупного песка, во втором — до водоносных пористых известняковых пластов. В каждой местности есть свои особенности по залеганию таких пластов, но общее то, что глубина бурения на песок гораздо меньше и обычно находится в пределах 15–35 м.

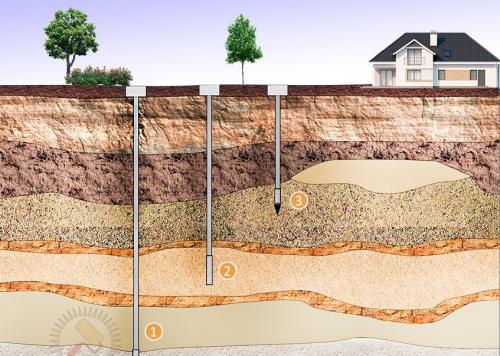

1. Скважина на известняк. 2. Скважина на песок. 3. Абиссинский колодец
Скважины на песок пробурить легче, но у них невысокая производительность, а при длительных перерывах в работе (например, сезонное проживание) возникает угроза заиливания галунного фильтра.
Скважины на известь имеют высокую производительность — есть пласты, способные обеспечить водой целый посёлок. Но глубина бурения может достигать 200 м, что влечёт удорожание самих работ и стоимости оборудования.
«Сердце» любой автономной системы водоснабжения — это насос. И скважина на песок, и скважина на известь работают с погружными насосами. Насос выбирают в зависимости от глубины скважины и требуемой производительности системы, а это напрямую влияет на его цену.

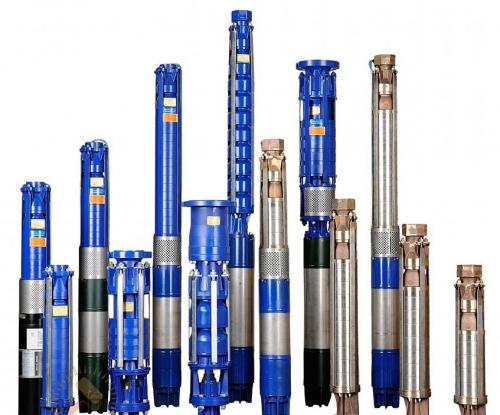

Выпускается множество различных моделей скважинных насосов и среди них предстоит выбрать оптимальный вариант по техническим характеристикам и габаритам

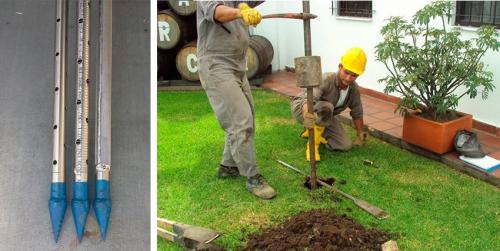

Есть ещё один тип скважины — абиссинский колодец. Отличие в том, что скважину не бурят, а прокалывают. «Рабочий» нижний участок трубы имеет заострённый наконечник, которым буквально пробивают грунт до водоносного слоя. Так же как и для скважины на песок, этот отрезок трубы имеет перфорацию, закрытую галунным сетчатым фильтром, а чтобы во время прокола фильтр держался на месте, диаметр у наконечника больше, чем у трубы. Сама труба выполняет одновременно две функции — обсадка и транспортировка воды.
Изначально абиссинский колодец задумывался для работы с ручной помпой. Сейчас для водоснабжения частных домов из абиссинского колодца используют поверхностные насосы, которые с учётом глубины кессона могут работать со скважинами до 10 метров (и то при условии, что диаметр трубы не будет больше 1,5 дюйма). К достоинствам этого типа скважины относятся:
- простота изготовления (при условии, что на участке нет выхода скальных пород);
- возможность обустройства оголовка не в кессоне, а в подвале (под домом, гаражом, хозпостройкой);
- невысокая цена насосов.
Автономное водоснабжение -- это. Плюсы и минусы автономного водопровода
Организовывая индивидуальный комплекс, собственник дома должен понимать весь уровень ответственности, который он на себя берёт. В отличие от централизованной системы, где обслуживанием и ремонтом занимается управляющая компания, здесь все заботы ложатся на плечи хозяина. В случае выявления ошибок проектирования, монтажа устранять их также придётся самостоятельно. Соответственно возрастают и расходы на обустройство сети, поддержание её в работоспособном состоянии.
С другой стороны автономное водоснабжение дома – это возможность получить массу плюсов
- Независимость. В своей работе комплекс не опирается на графики подачи и отключения коммунальных организаций, что позволяет ему функционировать в своём режиме, наиболее комфортном для жильцов дома.
- Высокое качество природного ресурса. Подаваемая из колодца или скважины грунтовая вода отличается чистотой в отличие от загрязнённой ржавчиной и хлорными добавками жидкости, которая транспортируется по централизованным системам. Кроме того, собственник сам занимается вопросами очистки, поэтому подбирает фильтры индивидуально, исходя из состава возможных примесей.
- Комфорт эксплуатации. При условии грамотного проектирования и сборки комплекс автономного водоснабжения сможет покрыть любые потребности пользователей. Для этого в систему внедряется гидроаккумулятор, который позволяет создать необходимый запас, а также регулирует давление для обеспечения напора необходимой интенсивности.
Автономное водоснабжение торговой точки. Насос для торговой точки – минисистема автономного водоснабжения
Современные разработки действительно не перестают радовать каждого человека и это неудивительно, ведь они являются эффективными и качественными. Нельзя не отметить, что по санитарным нормам, как правило, большинство стационарных объектов, в которых, к примеру, будет осуществляться торговля продуктами питания должны быть оборудованы таким образом, чтобы сотрудники могли помыть руки.
Конечно, никто не утверждает, что нет проблем, ведь можно повесить раковину и решить подобную проблему, но часто возникает такая сложная ситуация, когда нет возможности подвести воду. При этом нужно отметить, что говоря о многих торговых точках современного мира, то проблема решается с помощью рукомойника в деревенском стиле, как бы это нелепо не звучало, но так и есть.
Старая вода в свою очередь начинает собираться в ведро, конечно же, проверки со стороны санстанции не с восторгом относятся к таким «изобретениям». Но еще раз хочется выделить, что действительно выход есть.
Автономный насос для торговой точки позволяет эффективно и грамотно решить данную проблему, это действительно уникальная разработка современного мира, которая представляет собой две емкости – бутыли. В одну из них нужно подключить насос, вода в свою очередь заведена в мойку.
Как только открывается кран, то насос начинает автоматически включать и подавать воду, а ведь это действительно удобно и просто. Таким образом, человек моет руки, вода начинает попадать в мойку, уходя в другую емкость.
Как только человек станет закрывать кран, то насос сразу же, отключается, в результате чего подача воды прекращается, согласитесь, что это не только эффективное, но и элегантное решение, которое вами будет, как следует, оценено.
