Водяное отопление в частном доме. Виды котлов и других водогрейных аппаратов
Водяное отопление в частном доме. Виды котлов и других водогрейных аппаратов
Эффективность работы отопления в частном доме зависит от установки, нагревающей рабочее тело (воду). Правильно подобранный агрегат вырабатывает количество теплоты, необходимое для радиаторов и бойлера косвенного нагрева (при наличии), экономно расходуя энергоносители.
Автономная водяная система может работать от:
- водогрейного котла, использующего определенное топливо — природный газ, дрова, уголь, солярку;
- электрокотла;
- печи на дровах с водяным контуром ( металлической или кирпичной );
- теплового насоса.
Дополнение. Есть комбинированные типы отопителей, одновременно совмещающие 2—3 энергоносителя, например, уголь – природный газ, дрова – электричество (один экземпляр показан ниже на фото). Также существуют универсальные котлы, куда можно установить дизельную форсунку, газовую или пеллетную горелку – на выбор.
Чаще всего для организации отопления в коттеджах применяют именно котлы – газовые, электрические и твердотопливные. Последние изготавливаются только в напольном исполнении, остальные теплогенераторы – настенном и стационарном. Дизельные агрегаты используются реже, причина – высокая цена горючего. Как правильно выбрать водогрейный бытовой котел, рассматривается в подробном руководстве.

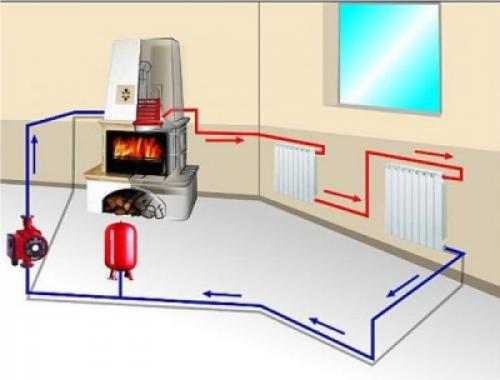

Печное отопление, совмещенное с водяными регистрами или современными радиаторами – неплохое решение для обогрева дачи, гаража и небольшого жилого домика площадью 50—100 м². Недостаток — помещенный внутрь печки теплообменник нагревает воду бесконтрольно. Чтобы избежать закипания, важно обеспечить принудительную циркуляцию в системе.
Справка. Раньше подобные схемы делались самотечными – без насоса, с открытым расширительным бачком. Регистры и магистрали сваривались из стальных труб диаметром 40…80 мм (внутренний), прокладываемых с уклоном 3—5 мм на 1 м для лучшего самотека. Отопление называли паровым, поскольку система не боялась закипания.

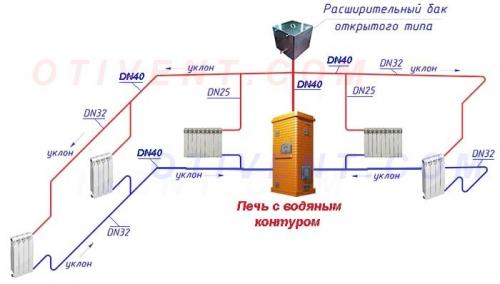

Современная гравитационная система без перекачивающего агрегата, работающая от водяного контура кирпичной печи
Тепловые насосы не получили широкого распространения на территории стран бывшего Союза. Причины:
- основная проблема — дороговизна оборудования;
- из-за холодного климата аппараты типа «воздух – вода» попросту неэффективны;
- геотермальные системы «земля – вода» сложны в монтаже;
- электронные блоки и компрессоры тепловых насосов весьма дороги в ремонте и обслуживании.
Из-за высокой цены срок окупаемости агрегатов превышает 15 лет. Но эффективность установок (3—4 кВт теплоты на 1 затраченный киловатт электроэнергии) привлекает мастеров – умельцев, пытающихся собрать самодельные аналоги из старых кондиционеров.
Простое отопление частного дома. Водяное
Самая распространенная в нашей стране система отопления — водяная и если говорят что хотят сделать отопление частного дома своими руками, в 98% имеют в виду именно такую систему. И это несмотря на то, что она дорого обходится при устройстве. Это, пожалуй, самая дорогая в монтаже система. Но имеет приличное количество плюсов, чем и обусловлена ее популярность.
Состоит она из водогрейного котла, трубопровода и отопительных приборов — радиаторов отопления — по которым циркулирует теплоноситель. Чаще всего это вода, но может быть и специальная незамерзающая жидкость. Все сложность в создании этой самой системы трубопроводов — надо обеспечить перенос тепла в требуемом количестве.

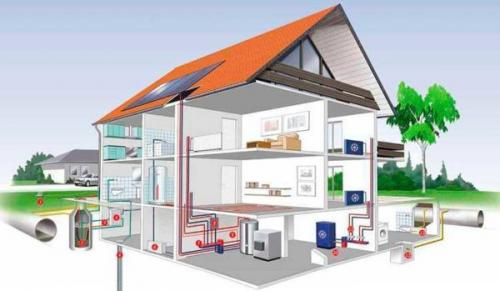

Водяное отопление — самое дорогое в устройстве
Первый положительный момент — система может работать как в циклическом так и в постоянном режиме. Он зависит от выбора котла. Если источником тепла для такой системы служит обычный твердотопливный котел (на дровах или угле), то цикличность присутствует. Чтобы ее практически свести на нет, в систему добавляют аккумулятор тепла — большой резервуар с теплоносителем, в котором тепло в период интенсивного нагрева накапливается. А ночью, когда котел прогорит, накопленное тепло поддерживает в доме комфортную температуру.
Если в системе стоит любой другой котел — газовый, на жидком топливе, пеллетный — цикличности нет. После того как система вышла на рабочую температуру, она поддерживается с довольно небольшой разницей (при правильном расчете мощностей и проектировании).

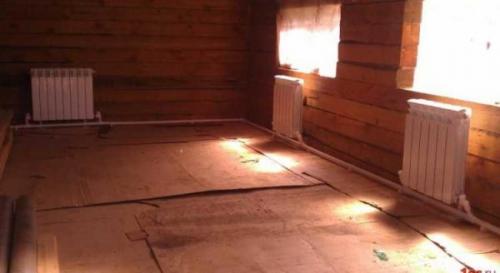

Почти готово
Второй положительный момент: большая часть современных котлов отопления оснащены автоматикой, которая руководит их работой и следит за безопасностью. Такие системы могут работать довольно продолжительный срок без вмешательства человека (кроме твердотопливных). Третий плюс — требуется редкое обслуживание.
Потому в большинстве случаев отопление в частном доме и делают водяное. Порой владельцы даже не задумываются о возможности устройства какой-то другой системы.
Как правильно развести отопление в частном доме. Однотрубные системы
В однотрубных системах отопления теплоноситель последовательно проходит по всем радиаторам.
Создавая отопление частного дома своими руками, проще всего обустроить однотрубную систему отопления. Она обладает множеством преимуществ, например, экономичностью использования материалов. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение. Однотрубная система отопления предусматривает последовательную доставку теплоносителя в каждую батарею. То есть теплоноситель покидает котел, заходит в одну батарею, потом в другую, потом в третью, и так далее .
Что происходит в последней батарее? Достигнув конца отопительной системы, теплоноситель разворачивается и отправляется обратно в котел по цельной трубе. В чем заключаются основные преимущества подобной схемы?
- Легкость в монтаже – нужно последовательно провести теплоноситель по батареям и вернуть его обратно.
- Минимальный расход материалов – это самая простая и дешевая схема.
- Низкое расположение труб отопления – их можно смонтировать по уровню пола или вовсе опустить под полы (это можно увеличить гидравлическое сопротивление и потребовать применения циркуляционного насоса).
Присутствуют и некоторые недостатки, с которыми приходится мириться:
- ограниченная длина горизонтального участка – не более 30 метров;
- чем дальше от котла, тем холоднее радиаторы.
Впрочем, есть некоторые технические ухищрения, которые позволяют нивелировать эти недостатки. Например, с длиной горизонтальных участков можно справиться установкой циркуляционного насоса. Он же поможет сделать последние радиаторы более теплыми. Компенсировать падение температуры помогут и перемычки-байпасы на каждом из радиаторов. Давайте теперь обсудим отдельные разновидности однотрубных систем.
