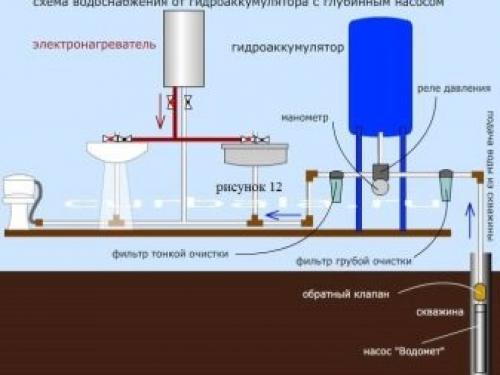

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Правила обустройства автономной системы водоснабжения частного дома из скважины

Подключение воды от скважины на даче

Проведение воды в дом из скважины и подключение к магистральному водопроводу

Пластиковый кессон для скважины

Типы скважин для частного водопровода

Схема подключения скважинного насоса для автономного водоснабжения дома

Схема обвязки скважины с глубинным насосом

Схема водоснабжения на даче из скважины с помощью скважинного адаптера

Слив воды из системы летнего водопровода

Увеличение диаметра скважины

Защита воды в колодце или скважине от верховодки

Выбор оборудования для системы водоснабжения от скважины

Коротко о главном

Если Вы живете в частном доме, безусловно, для комфортного существования необходима вода. Причем, не колодец с ведрами, а полноценное водоснабжение. Если Вы надумали подвести воду в дом, и не хотите переплачивать мастерам, экономя при этом средства, акцентируем Ваше внимание на том, что нужно иметь представление о том, как провести воду из скважины в дом с глубинным насосом своими руками.

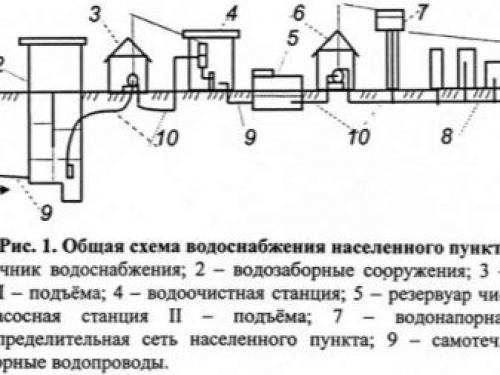

Система водоснабжения дома от скважины

Оборудование для системы водоснабжения из скважины с глубинным насосом

Самостоятельный, комфортабельный водопровод составлен из:

• скважины и погружного гидроагрегата;
• системы, очищающей воду, которая предотвращает проникновение загрязнений;
• бака, накапливающего воду.

Если Вы решили не тратить лишних средств, приглашая специалиста, не лишними будут знания о том, как правильно провести воду в дом из скважины с глубинным насосом.

Прежде всего необходимо позаботится о наличии кессона, который выступит защитой труб от замерзания, а также обеспечит возможность осмотра и ремонтных работ гидроприбора.

Необходимые материалы для проведения воды:

• Трубы, которые могут быть металлопластиковые (наиболее дешевый вариант), медные (гораздо дороже, однако менее всего подвержены коррозии), стальные (требуют ежегодной покраски от ржавчины), полипропиленовые (наиболее оптимальный вариант).

Разводка труб в ванной в частном доме. Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

Варианты водоснабжения в частном доме Водопровод для частного дома Водоснабжение дома из скважины Вариант коллекторной разводки Коллекторная схема водоснабжения Разводка водоснабжения Система водоснабжения Схема водопровода в частном доме Схема водопровода на даче

Варианты водоснабжения в частном доме Водопровод для частного дома Водоснабжение дома из скважины Вариант коллекторной разводки Коллекторная схема водоснабжения Разводка водоснабжения Система водоснабжения Схема водопровода в частном доме Схема водопровода на даче

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка – для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла . Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Монтаж системы водоснабжения в частном доме. Основные правила монтажа водоснабжения

Чтобы обустроить систему водоснабжения в частном доме, особых навыков не потребуется. Это может сделать даже неопытный человек. Ведь современные производители арматуры для водопровода упростили технологию стыка труб, облегчив во многом монтажные работы.

Особенности

Сама система водоснабжения представляет собой соединение разных приборов сантехники, труб и запорной арматуры, которые обеспечивают не только подключение, но и подачу воды для потребностей как бытовых, так и производственных. Источник воды называется водозабором.

Для того чтобы приготовить пищу, помыть посуду, постирать и даже принять ванну, необходима и холодная, и горячая вода. Также водоснабжение нужно для отопления и канализации.

Монтаж такой сложной системы состоит из нескольких этапов:

• проектирование схемы для водоснабжения;
• приобретение необходимых материалов;
• монтажные работы.

Чтобы в итоге вся система работала исправно, нужно тщательно следовать инструкциям на каждом этапе.

Виды

Существует два вида водоснабжения – индивидуальное и централизованное, которые созданы для внутреннего и внешнего обеспечения потребителей водой.

Индивидуальное

Для загородных домов используется автономная система водоснабжения, которая является неотъемлемой частью жизни любого человека. Сюда также можно отнести водопровод с мембранным баком, который называется гидроаккумулятором.

Мембранный бак

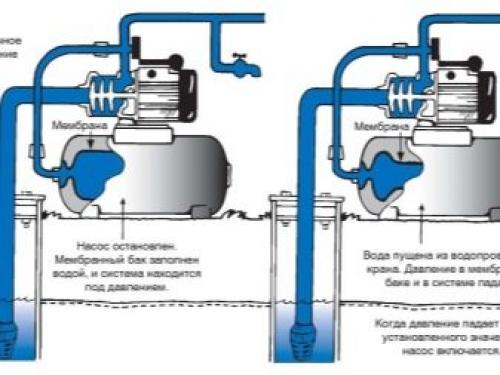

Такая система используется при строительстве как коттеджей, так и частных домов или дач. Принцип работы такой системы заключается в следующем. У станавливается насос в уже готовую скважину, к нему подключается система трубопровода. Далее проводятся трубы, которые нужно подключить к фильтрам очистки, и только потом к гидроаккумулятору и автоматическому замкнутому реле, которое поддерживает нужное давление. Все это называется системой управления, которая распределяет воду между разными разборными точками. Такая система все время поддерживает очень высокое давление в течение длительного времени.

Накопительный бак

Эту систему часто используют для водопровода в новостройке, где есть перебои с водоснабжением или даже его отсутствием. Работа его заключается в следующем.

• В доме, необходимо установить накопительный бак, имеющий клапан перелива. Чаще всего его устанавливают на чердак.
• Затем насос устанавливается в колодец или скважину, от которого трубопровод прокладывается в дом, и уже там подключается внизу к наливному баку. После включения насос нагнетает в накопительный бак воду.
• Когда достигается максимальный уровень, насос отключается, а при минимальном уровне, наоборот, подключается. Получается автоматизация системы.

Так как большее количество домов имеет независимые источники водоснабжения в виде колодца или скважины, то внутренний водопровод в доме начинается с насосной станции. А если правильно сказать, то с первого вентиля, который отсекает напорный узел. За таким вентилем располагается разветвление холодного и горячего водопровода. Горячее водоотведение идет от холодного трубопровода и заходит в нагреватель, который генерирует уже теплую воду.

Проведение водопровода в частном доме. Как организовать подачу в дом?

Сооружение колодца — полдела, поскольку вряд ли кто-то будет воодушевлен перспективой носить воду ведрами. По этой тривиальной причине после установки колец и добавления донного фильтра с засыпкой оставшихся зазоров не торопятся, так как провести воду в частный дом лучше непосредственно после завершения этих основных этапов. Для этого надо выбрать материалы, оптимальное оборудование, подготовить все инструменты. Следующим шагом станет копка траншеи, монтаж водопровода, его подключение к источнику и т. д.

Подготовительный этап

Его всегда начинают с чертежа будущего водопровода. В нем должно найтись место всем материалам и оборудованию, которое решено использовать: насосу, гидроаккумулятору и т. д. Первым вопросом, который требует решения, является выбор главного агрегата — погружного или поверхностного.

Мощности прибора должно хватать, чтобы обеспечить на любом участке системы давление не менее 15 атмосфер. Производительность агрегата должна быть выше максимального расхода воды на 25%. На выбор влияет дебит источника, так как нельзя допустить, чтобы в насос попал воздух, когда ресурс будет исчерпан. Если вода в колодце находится на уровне 7-10 м, то лучшим вариантом будет насосная станция, в состав которой входит поверхностное оборудование.

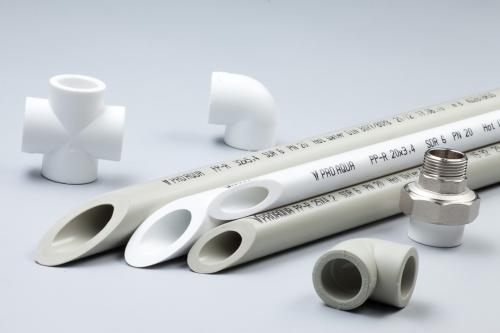

Что касается труб, то сейчас наиболее популярным вариантом стали удобные и легкие пластиковые (полиэтиленовые, или ПНД) изделия. Самый оптимальный, ходовой диаметр — 32 мм. Рассчитать и приобрести придется отводы, переходники, тройники и т. д. Упростить работу можно: если такая задача стоит, то лучше купить компрессионные фитинги, которые надежны, но не потребуют сварочного оборудования.

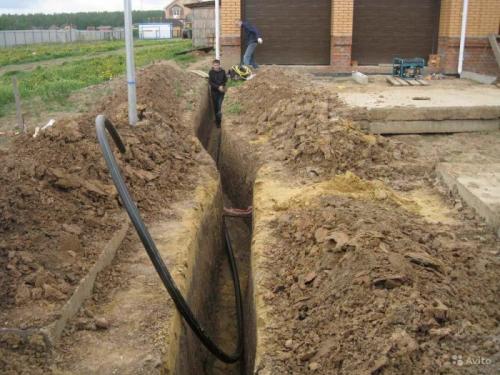

Копка траншей для труб

Это одна из самых трудоемких частей операции. Чтобы не столкнуться с необходимостью исправлять ошибки, перед ее началом нужно узнать о правилах монтажа коммуникаций.

Глубина траншей всецело зависит от глубины промерзания грунта. Данные, актуальные для конкретной местности, хозяева могут узнать, позвонив в ближайшую строительную компанию. Второй возможный вариант — использование карты, на которой указаны границы промерзания для всех российских регионов.

Траншею для водопровода копают на глубину, превышающую границу промерзания на 300-500 мм. На дне ее обязательно обустраивают песчано-гравийную подушку. Ее минимальная толщина — 100 мм. Больше — лучше. Необходимо обеспечить уклон от колодца в сторону дома: на метр достаточно небольшого перепада высоты — около 100 мм.

Подключение трубопровода к колодцу

Для этого этапа есть несколько условий, которые нужно гарантировать.

1. Узел ввода не располагают на стыке бетонных колец.
2. Отверстие должно находиться на том же уровне, что и трубопровод.

В стенке колодца высверливают отверстие, предназначенное для установки сгона (диаметр — 1 дюйм). С внешней стороны к нему с помощью фитинга присоединяют трубу ПНД. С внутренней, так же, — вертикальную трубу для забора воды. В этом случае рекомендуют добавить тройник, к которому можно подсоединить сливной кран. Он может понадобиться, если воду из системы планируют сливать.

Отверстие в бетонном кольце герметизируют гидроизоляционной мастикой — той, в составе которой есть армирующие волокна. Не нее сажают резиновые прокладки, затем сгон зажимают в стенке гайками, снабженными шайбами. После завершения этого этапа зазоры между грунтом и колодцем засыпают и трамбуют.

Разводка воды в частном доме своими руками. Правила и схема построения водопровода в частном доме

Заранее составить схему подключения водопровода нужно обязательно. И не оправдывайтесь тем, что водопровод вам нужен только для кухни – схема все равно нужна, так как в деталях водопровод выглядит достаточно сложно.

Как провести водопровод в частном доме?

Поэтому лучше нарисовать схему прокладки труб и канализации с учетом всех элементов:

• потребителей воды,
• коллекторов,
• бойлера,
• фильтров и насосов.

На схеме нужно обозначить месторасположение этих узлов и конструкций, а также направление трубопровода по помещениям в доме.

Все это нужно сделать в масштабе и с размерами. Подробная схема упростит и ускорит расчет материалов для частного водопровода.

Схема прокладки труб выполняется одним из двух способов:

1. Последовательное подключение.
2. Коллекторное подключение потребителей воды.

Первый способ хорош для небольшого дома с 1 – 2 жильцами. Для коттеджа или загородного дома такая схема слишком маломощная. Принцип ее работы таков: вода поступает по главному трубопроводу в дом, и рядом с каждой водоразборной точкой (кран, смеситель) устанавливается тройник для отвода в сторону потребителя.

Поэтому, если пользоваться несколькими кранами сразу, то в самом дальнем будет низкое давление , которое может не соответствовать нуждам жильцов.

Второй способ работает так: водопроводные трубы отводятся от коллектора отдельно к каждой водоразборной точке. Поэтому давление воды будет практически одинаковым для каждого крана или другого потребителя в доме.

Потери в давлении будут все равно, так как это будет вызвано расстоянием до насосной станции, но они будут намного меньше, чем при пользовании первым способом (последовательное подключение).

Если вы будете разводить воду через коллектор, то это буде дороже стоить из-за большего количества труб, но удобства – важнее. Поэтому рассмотрим коллекторное подключение подробнее.

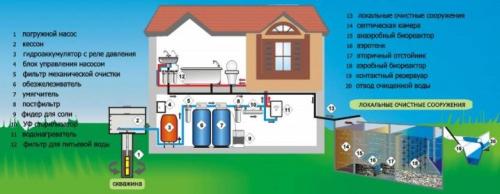

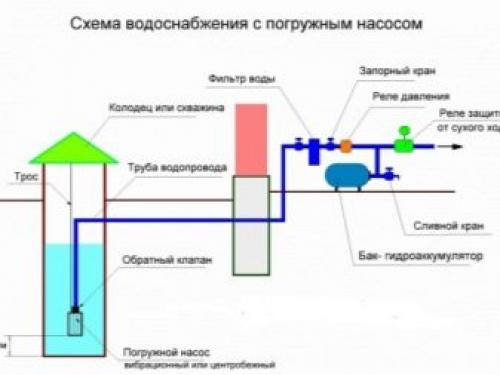

Схему водоснабжения в доме можно представить в виде таких узлов и элементов:

1. Источник питьевой воды
   центральный водопровод
2. колодец
3. скважина.
4. Насос или насосная станция.

От точки подключения к источнику воды прокладывается трубопровод и подключается к насосной станции. Применение обратного клапана обязательно.

1. Гидравлический аккумулятор для воды.

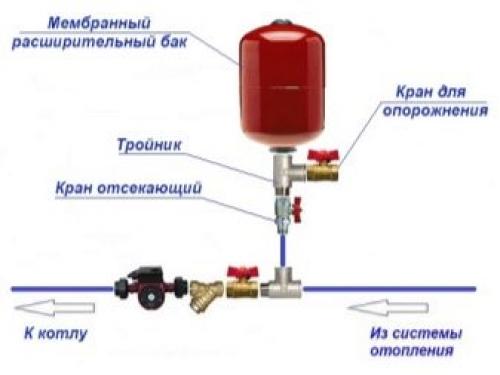

Это расширительный бак с мембраной, который поддерживает давление в системе водоснабжения. Его использование позволяет построить автоматическую насосную станцию с погружным или поверхностным насосом.

Гидроаккумулятор нужен для поддержания и плавного изменения давления воды в водопроводной системе.

1. После гидравлического аккумулятора устанавливается тройник и запорный кран. Тройник нужен для распределения потока воды – в дом и на хозяйственные нужды (сад, гараж, и так далее).
2. Водопровод для дома должен иметь систему очищения воды и ее подготовки, потому что любой источник воды будет содержать какие-либо примеси, и возможно, вредные.
3. После фильтров устанавливается тройник, который разделяет холодную воду и подготовку горячей воды.
4. Холодная питьевая вода подключается к коллектору. Запорные вентили нужно устанавливать на каждую потребительскую линию.
5. ГВС нужно подключить к нагревателю (бойлер, ТЭН, котел, печка).
6. Дальше горячая вода подводится к коллектору для ГВС, который распределяет трубы по дому.

В водопроводной системе можно устанавливать дополнительные узлы и элементы, но стандартная схема подключения водопровода к частному дому и ее последовательность должны быть постоянными и неизменяемыми.

Монтаж водопровода и канализации в частном доме. Проект водопровода и канализации дома

Всем, кто решится создать своими силами систему подвода воды и отвода стоков, придется столкнуться с одной проблемой. В строительстве частного дома техника используется лишь для обустройства фундамента, остальные работы выполняются вручную. Поэтому и точность соответствующая.

Всем, кто собрался провести сантехнику в частном доме своими руками, нужно быть готовым к постоянной корректировке проекта, внесениям изменений по измеренным «вживую» размерам цокольной части стен и внутренних помещений. Схему укладки следует сделать обязательно, но действовать придется во многом методом подгонки по месту.

Привязка канализации к сантехнике

План прокладки канализационных труб проще всего сделать по эскизам планировки помещений. Каждое частное домовладение имеет свою специфику расположения комнат. Поэтому нужно будет снять кальку с плана дома и предварительно нанести точки установки сантехники в ванной комнате и санузле с учетом возможности прокладки канализационных труб.

В простейшем случае канализация в частном домовладении состоит из одной трубы, в которую по мере удаления от канализационного стояка врезана следующая сантехника:

• унитаз;
• биде;
• умывальник;
• ванна или душевая кабина;
• кухонная мойка.

При выборе мест под умывальник, туалет и ванну нужно учитывать индивидуальные предпочтения и особенности анатомии жильцов, но приведенный план расположения сантехники в частном жилье считается оптимальным и наиболее распространенным.

Если придется ставить ванну и кабину до прокладки канализации в частном доме (такое тоже бывает), то нужно дополнительно измерить уровни пола в санузле и ванной комнате.

Визуально кажется, что пол в туалете и ванной комнате находится на одном уровне. На самом деле это не совсем так. Нужно будет составить схему и пересчитать высоту патрубка канализации под ванну и унитаз, чтобы не получилось, что после установки сантехники слив окажется ниже уровня канализационных стоков.

План водопровода

Укладка водопроводных труб проще канализации. Большая часть сантехники в частном доме подключается к «воде» с помощью гибкой подводки, поэтому расположение выводов не столь критично, как в случае канализационных стоков.

Исключением может быть подключение ванны. В этом случае участок водопровода от водяного счетчика до смесителя ванны рекомендуется делать трубой сечением не менее ¾ дюйма.
