Калькулятор подбора насоса для водоснабжения. Онлайн калькулятор расчета

Калькулятор подбора насоса для водоснабжения. Онлайн калькулятор расчета

Для расчета циркуляционного насоса для системы отопления частного дома можно воспользоваться удобным калькулятором. Он работает по достаточно простой и понятной формуле, учитывая такие параметры, как длина магистрали от нагревательного котла до установленного отопительного оборудования, высота подъема теплоносителя, количество радиаторов, тип системы.

Чтобы получить точные характеристики циркуляционного насоса, необходимо в предлагаемой форме подбора указать следующие данные:

• длина трубы системы отопления в метрах (указывается значение для самой длинной отопительной трубы от котла до радиатора);
• высота подъема теплоносителя (горячей воды) от отопительного котла до радиатора в метрах (учитывается самая высокая точка);
• общее количество радиаторов установленного отопительного оборудования (если в частном доме установлен теплый пол, питающийся от общего котла, его также следует учитывать, как отдельную отопительную точку);
• схема системы отопления для частного дома (коллекторная или линейная).

Используя специальные формулы расчета, калькулятор показывает такие характеристики оборудования, как потери напора для системы и рекомендуемые параметры отопительного насоса.

Пример расчета циркуляционного насоса для системы отопления:

• протяженность магистрали от насоса к приборам отопления – 30 метров;
• высота максимального подъема воды от циркуляционного насоса к радиаторам составляет 5 метров;
• общее количество установленных радиаторов системы отопления составляет 7;
• используемая система отопления дома – коллекторная.

При указанных данных для системы отопления расчет по формулам программы показывает такие параметры:

• общие потери напора для системы отопления составляют 2,68 метра;
• рекомендуемое значение напора для отопительного насоса – 4 метра.

Расчет мощности насоса для водоснабжения частного дома. Расче. Производительность скважинного насоса

Производительностью скважинного насоса называют его способность перекачивать определенное количество литров воды в час или литры в секунду или кубические метры воды в час. Производительность насоса считаем из своих потребностей.

Расчет производительности насоса делается на максимальное нереальное потребление воды. То есть, принимается, что все сантехнические приборы дома будут открыты в течение часа. Полученную сумму кубометров в час умножим на поправочный коэффициент.

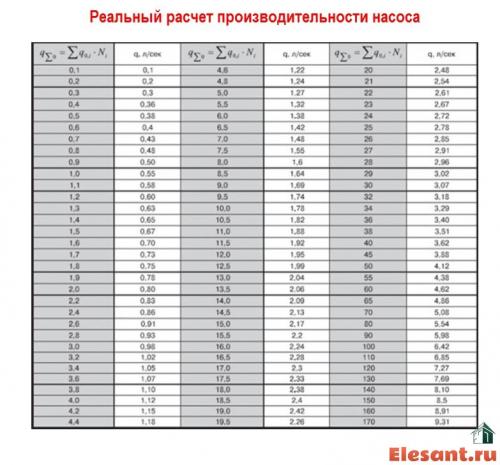

Для расчета рекомендую воспользоваться двумя расчетными таблицами. Первая таблица позволит посчитать нереальный (расчетный) расход воды для каждого прибора, который есть в доме и на участке. Считаем в литрах/час.

Во второй таблице в серых графах ищем рассчитанный нереальный расход и смотрим в строке реальный расход воды нужный для выбора насоса.

В таблице указаны данные в литрах в секунду. Эту единицу измерения нужно перевести в кубические метры в час. Для это полученное значение (л/сек) нужно умножить на 3,6 и получить (куб. метр/час).

Пример расчета производительности №1. Приблизительный.

Можно не использовать таблицы и пойти другим путем. Взять за единицу потребления воды каждым членом семьи с запасом на полив летом. 1 человек потребляет в час 0,95-1,0 кубометра воды в час.

По этому варианту расчета для полноценного обеспечения водой семьи из трех человек, нужен насос производительностью не менее 3 кубометров в час.

Пример расчета производительности №2 (по таблицам)

• Выписываем все приборы с расходом воды;
• Вписываем их расход по таблице №1;
• По таблице №2, находим рассчитанный расход воды и смотрим в этой строке реальный расход воды, который и будет соответствовать производительности необходимого насоса.

Калькулятор мощности насоса. Расчет параметров центробежного насоса

Данный калькулятор способен расчитать основные параметры насоса при изменении частоты вращения. Для этого необходимо внести в первую таблицу четыре параметра:

• Исходную подачу, м³/ч
• Напор, (м. в. ст.)
• Обороты электродвигателя, (об/мин)
• Частота, (Гц)

Далее, нужно ввести новые обороты электор двигателя, при которых должны расчитываться параметры. Все вычисления происходят по формулам, представленым ниже. Три нижних пустых поля используются для вывода результатов. Также вы сможете увидеть всё на графике.
Индексами 1 и 2 помечены начальные и новые параметры соответственно. Для того, чтобы подсчитать напор или подачу, в обязательном порядке необходимо заполнить исходную подачу, исходный напор, обороты электродвигателя исходные n1 и новые n2.

где F - частота, H - напор, Q - подача, n - обороты электродвигателя

Расчет мощности на валу насоса

Для проверки правильности подбора насоса нужно проверить запас мощности двигателя.
Наш калькулятор проверки мощности Вам в этом поможет.
Вы можете предотвратить факт искуственного занижения мощности стронних производителей.
Предупреждение!!! Перегруженные насосы имеют сокращенный срок службы. Первыми ломаются подшипники и торцевые уплотнения.

Расчет мощности на валу насоса

Для расчета мощности насоса необходимо заполнить все поля

3

3

Расчет параметров центробежного насоса, при изменении частоты вращения

Данный калькулятор способен расчитать основные параметры насоса при изменении частоты вращения. Для этого необходимо внести в первую таблицу четыре параметра.

Расчет параметров центробежного насоса, при изменении частоты вращения

Данный калькулятор способен расчитать основные параметры насоса при изменении частоты вращения. Для этого необходимо внести в первую таблицу четыре параметра:

• Исходную подачу, м³/ч
• Напор, (м. в. ст.)
• Обороты электродвигателя, (об/мин)
• Частота, (Гц)

Далее, нужно ввести новые обороты электор двигателя, при которых должны расчитываться параметры. Все вычисления происходят по формулам, представленым ниже. Три нижних пустых поля используются для вывода результатов. Также вы сможете увидеть всё на графике.
Индексами 1 и 2 помечены начальные и новые параметры соответственно. Для того, чтобы подсчитать напор или подачу, в обязательном порядке необходимо заполнить исходную подачу, исходный напор, обороты электродвигателя исходные n1 и новые n2.

где F - частота, H - напор, Q - подача, n - обороты электродвигателя

Обновите браузер

Универсальный конвертер единиц давления

Введите значение давления в ваших единицах измерения в соответствующее поле. Конвертер автоматически пересчитает это значение в другие единицы измерения.

Универсальный конвертер единиц давления

Введите значение давления в ваших единицах измерения в соответствующее поле. Конвертер автоматически пересчитает это значение в другие единицы измерения.

Калькулятор гидравлического расчета стального трубопровода

Наш калькулятор позволяет определить или проверить корректный диаметр патрубков насосов, рассчитать скорость жидкости в трубопроводе, а также определить потери давления на трение и в местных сопротивлениях.
Примечание:
Исходные параметры: расход, диаметр, длина, КМС (коэффициент местных сопротивлений).

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-vypolnyaetsya-raschet-nasosa-dlya-vodosnabzheniya-raschet-osnovnyh-parametrov

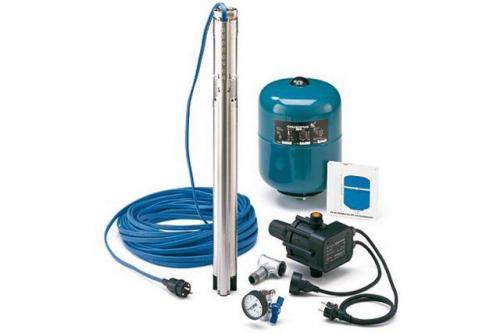

Калькулятор насоса для колодца. Калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором

Наличие собственной скважины решает множество проблем хозяев загородного дома. Но для того чтобы автономное водоснабжение работало бесперебойно, и в любой момент на используемой точке потребления обеспечивалось необходимое давление воды, требуется правильно подобрать оборудование и грамотно смонтировать вся систему водопровода.

Калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором

Один из путей решения проблемы – установка гидроаккумулятора. Этот важный элемент системы не только создает запас воды, но, что самое главное, поддерживает ее давление во внутреннем водопроводе на требуемом уровне, необходимом для корректной работы всех подключенных устройств и сантехнических приборов. Естественно, что параметры насоса и гидроаккумулятора должны быть согласованы между собой. Как правильно сделать выбор? – в этом поможет калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором.

Необходимые пояснения по проведению расчётов даны ниже.

Цены на скважинный насос

скважинный насос

Калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором

На чем строится расчет создаваемого насосом напора?

Гидроаккумулятор — это герметичная емкость, разделенная эластичной мембраной на два отсека – воздушный и водяной. В воздушном отсеке заранее создано определённое давление – нижний порог напора воды в системе домашнего водопровода. По мере заполнения водой давление в гидроаккумуляторе нарастает, и при достижении установленного верхнего порога срабатывает реле, которое управляет питанием насоса – закачивание воды прекращается. Таким образом, в гидроаккумуляторе всегда поддерживается тот уровень давления, который будет оптимальным для работы водопроводной системы.

По сути, в вопросах создания напора «зона ответственности» скважинного погружного насоса заканчивается именно на гидроаккумуляторе.

Отсюда следует, что создаваемого насосом напора должно быть достаточно:

• Для поднятия воды с глубины скважины, считая от динамического уровня воды, до точки установки гидроаккумулятора.
• Для преодоления гидравлического сопротивления участков водопровода от скважины до места установки гидроаккумулятора. Чем меньше диаметр труб, и чем протяженнее участки, тем выше потери давления. Именно поэтому гидроаккумулятор стараются устанавливать как можно ближе к скважинам. Имеет значение и материал труб – в стальных трубах ВГП сопротивление значительно выше, чем в полимерных.
• Для наполнения аккумулирующего бака до верхнего уровня срабатывания реле давления.

Естественно, насос должен обладать еще и определённым эксплуатационным резервом, чтобы ему не приходилось работать на пределе своих возможностей.

Все эти параметры учтены в программе калькулятора расчета.

Результат будет показан в нескольких единицах измерения – метрах водяного столба, атмосферах (бар) и килопаскалях. По этим значения и нужно будет подбирать подходящий насос.

Для насосов, работающих без гидроаккумулятора , и напрямую подающих воду на точки потребления, расчет напора будет несколько иным — для этого случая предусмотрен свой калькулятор.

Другим важным параметром выбора является– ее расчет также реализован в специальном калькуляторе.

Особенности выборы скважинного насоса

Эти приборы рассчитаны на подъем воды со значительных глубин, что предопределяет особенности их конструкции. Как устроены погружные насосы для скважин , и на что ориентироваться при их выборе – читайте в отдельной публикации нашего портала.

Калькулятор подбора насоса для отопления. Расчет параметров циркуляционного насоса для систем отопления

Предлагаем вашему вниманию онлайн-калькулятор для расчета системы отопления

Подобрать циркуляционный насос для отопительной системы небольшого здания, убедиться в правильности уже подобранного насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться упрощенным методом расчета.

Основной параметр циркуляционного насоса - это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса можно рассчитать по простой формуле:

Q = 0,86 x P/dt

где Q - необходимая производительность насоса в кубометрах в час,

Р – тепловая мощность системы в киловаттах,

dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. В наших условиях она обычно принимается равной 20 градусам.

Итак проведем расчет для нашего примера, где дом общей площадью 108 квадратных метров, в доме есть подвал, 1 этаж и мансарда.

Примем во внимание, что система отопления двухтрубная. Исходя из нормальной теплоизоляции нашего дома примем необходимую тепловую мощность, требуемую для обогрева такого дома равной, 10,8 киловатт. Она определяется из расчета приблизительно 0,1 кВт/м2. Производим несложные вычисления, получаем - 0,46 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,5 кубических метра в час.

Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

H = N x K

где N – количество этажей здания, включая подвал,

K – усредненные гидравлические потери на один этаж здания.

Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем.

В нашем случае трёхуровневый дом, с двухтрубной отопительной системой, поэтому коэффициент К принимаем 1,1 м.в.с.

Произведем несложный расчет: 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет около 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. С учетом того, что каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому нет необходимости в большом напоре.

Таким образом, мы получили два параметра циркуляционного насоса:

Производительность Q, m/h = 0,5

Напор, Н, м = 3,3.

С учетом этих параметров и производится подбор необходимого циркуляционного насоса для системы отопления вашего дома. Данные параметры указаны для каждого насоса или с помощью данных величин определяется точка пересечения на графике гидравлической кривой циркуляционного насоса. Эта точка является рабочей для необходимого циркуляционного насоса LPA 20-60 .

Насос необходимый непосредственно в вашем случае определяется на основе справочных данных и гидравлических кривых имеющихся в каталогах циркуляционных насосов.

Данный расчет приблизительный и носит справочный характер, оптимальную модель циркуляционного насоса Вам подскажут наши квалифицированные специалисты, обращайтесь за консультацией!

Вы можете обратиться к нашим специалистам, которые с радостью помогут Вам определиться с необходимой моделью циркуляционного насоса.

Подбор канализационного насоса. Достоинства и недостатки

Главное достоинство компактных индивидуальных канализационных установок в том, что они позволяют обустроить канализацию без проведения масштабных строительных или ремонтных работ. С их помощью решаются сложные задачи:

• Устройство стока при расположении сантехнических приборов ниже точки входа в канализационную систему.
• Оборудование ванной комнаты без проведения масштабных общестроительных работ.

Другой положительный момент — использование труб малого диаметра. Большая часть насосов для унитаза подсоединяется к канализации при помощи пластиковых труб диаметром 28 мм — 32 мм — 40 мм. Только установки с большой производительностью требуют установки 50 мм труб. Такие сантехнические сети проще спрятать. Даже если спрятать их не удалось, они привлекают не так много внимания, как стандартные на сто миллиметров.

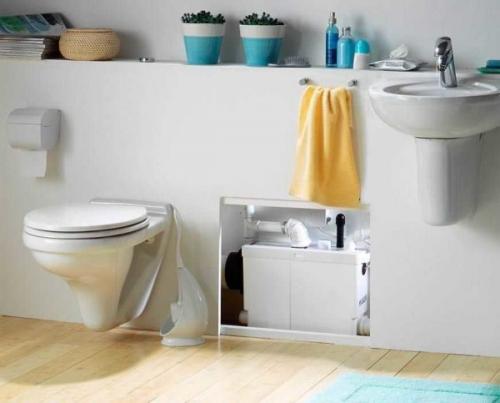

Примеры канализационных насосов для унитаза и ванной

Тем не менее, существуют и недостатки:

• Зависимость от электричества. Нет питания — канализация не работает. Для бесперебойной работы требуется резервированный источник.
• Насосы шумят. Производители улучшают свои изделия, устанавливают насосы с меньшим уровнем шумов, но они все равно присутствуют.
• Требуется соблюдение определенных правил эксплуатации. Например, нежелательно попадание в измельчитель волокнистых материалов. С туалетной бумагой современные измельчители справляются хорошо, а вот с волокнистыми составляющими и волосами — проблема. Они наматываются на винт, снижая качество измельчения. Рано или поздно винт блокируется. Установленный датчик перегрева не позволит оборудованию сгореть — отключит его раньше. Но установку придется разбирать и чистить, а это — не самое приятное занятие.

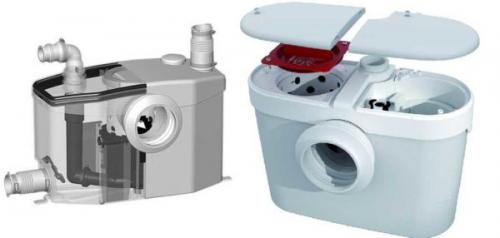

  Есть компактные модели для установки в нишах

Ну, и основной недостаток — насосы перегорают. Если мощность и производительность подобраны правильно, в канализацию не попадают неподходящие предметы, работать они могут годами. Но при ошибке подбора, когда оборудование эксплуатируется на пределе возможностей, насосы часто не выдерживают. Потому, при выборе канализационный насос для туалета лучше взять с запасом по производительности. Это обойдется дороже, но проработает такая установка дольше.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/podbor-nasosa-dlya-vodosnabzheniya-zagorodnogo-doma-konstrukciya-i-princip-deystviya-vodyanyh

Онлайн калькулятор подбора циркуляционного насоса. Калькулятор расчета производительности циркуляционного насоса

Система отопления с принудительной циркуляцией по всем позициям превосходит схему с естественным перемещением теплоносителя. Установка циркуляционного насоса резко поднимет эффективность системы, делает возможными плавные и точные настройки, обеспечивает быстрый запуск, приводит к значительному сокращению материалоемкости контуров – можно использовать трубы значительно меньшего диаметра.

Калькулятор расчета производительности циркуляционного насоса

Но все это будет справедливым лишь в том случае, если насос подобран правильно, и его эксплуатационные характеристики соответствуют параметрам системы. Одним из определяющих критериев оценки является способность насоса перекачать определенный объем жидкости в единицу времени, то есть его производительность. Провести необходимые вычисления поможет наш калькулятор расчета производительности циркуляционного насоса.

Цены на циркуляционный насос КАЛИБР

циркуляционный насос КАЛИБР

Калькулятор расчета производительности циркуляционного насоса

Пояснения к расчету производительности

Особенностью подобного расчёта является то, что насос перекачивает не просто жидкость, а именно теплоноситель, то есть, по сути, должен обеспечивать «транспортировку» тепловой энергии, выработанной котлом отопления.

В основе вычислений лежит следующая зависимость:

G = W / (Δt × Kτ)

G — производительность, выраженная в килограммах в час.

W — расчетная мощность отопительного котла.

Δt — перепад температур в трубах подачи и обратки, то есть, по сути, то количество тепловой энергии, которое забирается приборами теплообмена (радиаторами, конвекторами и т.п.)

Kτ — коэффициент, учитывающий теплоемкость теплоносителя.

• Мощность котла известна, а если система отопления планируется «с нуля», то необходимую мощность можно рассчитать по специальному алгоритму.

Как определиться с мощностью котла для системы отопления

Цены на циркуляционный насос Valfex

циркуляционный насос Valfex

Алгоритм подразумевает вычисление требуемой тепловой мощности для каждого из отапливаемых помещений с последующим суммированием. Поможет с этим специальный калькулятор расчета мощности котла .

• Перепад температур принимается в среднем равным:

→ 20 ºС – для радиаторов;

→ 15 ºС – для конвекторов;

→ 10 ºС – для контуров водяного теплого пола.

• Коэффициент Kτ можно взять для воды – он будет равен 1,16.
• Получающаяся единица измерения – не слишком удобна, поэтому калькулятор переведет ее в более понятную – кубометры в час.

После определения необходимой производительности можно переходить к.

Полезная информация о циркуляционных насосах

Цены на циркуляционный насос ВИХРЬ

циркуляционный насос ВИХРЬ

От этого небольшого прибора во многом зависит эффективность всей системы отопления. Подробнее о назначении, конструкции, выборе и правилах монтажа циркуляционных насосов для отопления – в специальной публикации нашего портала.
