Подключаем поверхностный насос для забора воды из скважины. Особенности монтажа для других систем водоснабжения

Подключаем поверхностный насос для забора воды из скважины. Особенности монтажа для других систем водоснабжения

Даже после ознакомления с рекомендациями о том, как правильно установить поверхностный самовсасывающий насос в скважину или колодец, могут возникнуть сложности при подключении оборудования к другим источникам. Эти советы пригодятся тем, кто собирается автоматизировать подачу воды из колонки или накопительной бочки.

Задумываться о том, как подключить поверхностный насос к колонке, не поздно даже после установки ручного насоса. Рекомендуется не демонтировать ручное управление, а дополнить его автоматикой.

Чтобы оба устройства работали, нужно врезаться под обратным клапаном колонки, установить тройник с обратным клапаном и подсоединить электронасос через жесткую трубу. Обратный клапан на колонке лучше заменить или установить еще один на тройнике, чтобы предупредить подсасывание воздуха со стороны колонки. Между ручным насосом и патрубком врезают шаровой вентиль.

Схема подключения двух насосов

Принцип работы комбинированной колонки прост: сначала ручным насосом поднимают столб выше шарового вентиля, затем его перекрывают и запускают электронасос

Важно, чтобы в «стакане» колонки всегда была вода, при необходимости ее нужно обязательно подливать

Бочки для полива выручают на дачах и загородных участках, а использование насоса существенно упрощает нелегкую работу огородника. Электронасос не только автоматически подает воду, но и создает необходимый напор. В продаже несложно найти недорогое упрощенное оборудование для бочек и усовершенствованные автоматические садовые модели, работающие с системами микрокапельного орошения.

Перед тем как подключить поверхностный насос к бочке, необходимо присоединить к прибору шланги для забора воды и полива. Резиновые шланги для этой цели не подойдут – они просто сожмутся от давления воды и не смогут выполнять свою задачу. Прибор устанавливают на грунте, как можно ближе к емкости. В воду опускают только шланги – корпус устройства должен оставаться вне досягаемости брызг. После завершения насос убирают на хранение в сухое место.

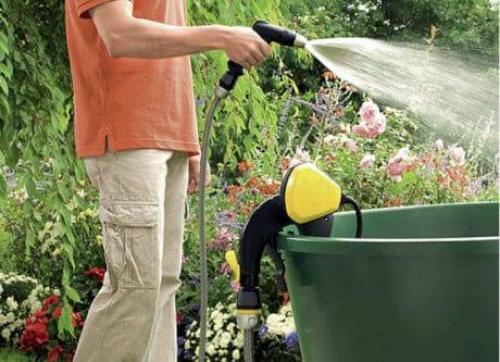

Компактная модель для бочки

Специально для дачников придумали компактные бочковые модели – их устанавливают на край емкости с водой. Эти удобные приборы снабжены фильтрами и регуляторами давления. В комплекте почти всегда есть шланги.

Как подключить насос для воды. Принципы установки самовсасывающих моделей

Установка насоса этого типа не отличается повышенной сложностью. Для этого понадобятся примерно такие же навыки и инструменты, которые нужны для установки насосной техники другого типа.

Схематично установку повышающего насоса можно представить в виде следующих шагов:

1. Выбор места для гидроаккумулятора и насоса.
2. Установка гидроаккумулятора.
3. Монтаж труб для подключения оборудования к водопроводу.
4. Подвешивание насоса к стене.
5. Обвязка насоса и гидроаккумулятора.
6. Проверка работы оборудования в автоматическом режиме.

По сути, насос и гидроаккумулятор с реле давления представляет собой вариацию насосной станции . Чтобы реализовать установку такой системы устройств, сначала нужно найти место для размещения бака.

Некоторые умельцы заменяют гидроаккумулятор с мембраной обычной большой емкостью, например, пластиковым баком на 200 литров.

Вместо реле давления бак оборудуют поплавковым датчиком , чтобы обеспечить его автоматическое заполнение по мере необходимости. Такой бак устанавливают как можно выше: на чердаке или на верхнем этаже. Сразу же следует подумать не только о размерах, но и о конфигурации емкости.

Плоский и узкий бак займет меньше места, чем традиционная цилиндрическая модель. Хотя специальных требований к конфигурации емкости не имеется. Выбирая место для емкости, следует предусмотреть доступ к баку/гидроаккумулятору или возможность легкого демонтажа этого элемента. Это необходимо для выполнения технического обслуживания, ремонта или замены устройства.

На фото показан монтаж обратных клапанов при установке пластикового бака, а также порядок подключения входного и выходного патрубка к водопроводной трубе

Гидроаккумуляторы поставляются уже готовыми к установке, а вот бак следует подготовить. В нем выполняют отверстия для поступления и забора воды. Можно также сделать отдельный запорный вентиль, чтобы слить воду в аварийной ситуации. Патрубки для подачи воды в бак и забора ее в водопроводную систему монтируют к одной водопроводной трубе.

В современных условиях для монтажа водопровода логичнее использовать простые в монтаже и надежные пластиковые трубы.

Чтобы в бак не подсасывался воздух из насоса, а также чтобы предотвратить поступление туда воды при отключении техники, на оба патрубка следует установить обратные клапана. После этого монтируют трубы, с помощью которых бак присоединяют к водопроводной системе.

Циркуляционные насосы занимают минимум места, не мешают обслуживанию бытовых приборов

После того, как бак или гидроаккумулятор установлен, и выполнена прокладка необходимых водопроводных труб, можно начинать установку всасывающего насоса. Обычно такое устройство поставляется в разобранном состоянии. Его сначала собирают, а затем приступают к установке.

Если принято решение закрепить насос на стене, сначала следует сделать разметку под крепеж. Затем насос подвешивают и подключают к трубам водоснабжения. В целом это не слишком сложная операция. Важный момент — направление жидкости в насосе. Оно указано на корпусе специальными метками.

Насос следует установить таким образом, чтобы движение воды было от бака к точкам разбора воды. Таким образом, схема установки и подключения насоса повышения давления выглядит следующим образом: гидроаккумулятор-насос-потребитель. Затем выполняется обвязка насоса.

Это подробная схема подключения повышающего давление насоса к системе водопровода. Для установки обычно разъединяют трубы в начале системы и присоединяют к ним насос с помощью фитингов

Все соединения необходимо тщательно загерметизировать. Если для подключения повышающего насоса используются резьбовые соединения, следует использовать подходящий уплотнитель: ФУМ-ленту, льняную нить и т.п.

Количество уплотнителя должно быть достаточным, но не чрезмерным. К пластиковым трубам устройство подключают посредством специальных фитингов.

После этого следует проверить работу всей системы. Если использовался бак с поплавковым датчиком, его заполняют водой. Проверяют не только работу датчика. Емкость, которая служит накопительным баком, следует проверить на наличие течи. Если все в порядке, можно перейти к тестированию работы собственно насоса.

Насос нужно подключить к электрической сети. Рекомендуется перевести рычаг переключателя насоса в положение, соответствующее автоматическому режиму. Остается открыть ближайший водопроводный кран и понаблюдать за работой устройства. Если монтаж выполнен правильно, насос должен автоматически включиться, а напор воды заметно возрастет.

Подобным образом выполняют установку циркуляционных насосов повышения давления. Для них выбирают подходящее место в водопроводе, и врезают именно туда. В этом случае также крайне важно правильно подключить насос с учетом направления потока жидкости. Если положение устройства будет неверным, насос все же пропустит поток воды.

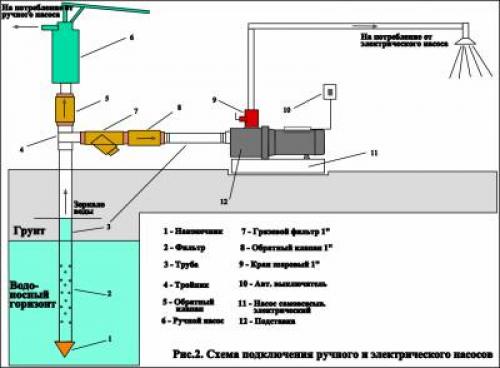

Подключение поверхностного насоса к ручной колонке. Подключение насосной станции и ручного насоса к колонке

После прокачки колонки ручным насосом, по достижению приемлемой прозрачности воды можно готовить колонку к дальнейшему использованию. Необходимо выбрать оптимальную высоту отрезка трубы над землей для удобства подключения насоса. Для этого можно заменить последнее звено с учетом необходимой длины или отпилить излишек и нарезать резьбу, которая необходима, чтобы поставить тройник, грязевой фильтр, клапана, шланги и подключить электрический насос (рисунок).

Обратный клапан перед ручным насосом нужен для предотвращения ухода воды, при отключении ручного насоса. При сезонной эксплуатации колонки клапан надо снимать для исключения размораживания конструкции. При этом столб воды понизится до естественного уровня. Колонкой можно пользоваться и в морозы, но надо следить за уходом воды.

К тройнику через грязевой фильтр, обратный клапан, трубу или шланг высокого давления подключается электронасос или водонасосная станция (рисунок). Электрические насосы и станции могут качать только при наполнении всех элементов водой, что достигается использованием ручного насоса. Его можно вмонтировать отдельно перед электрическим насосом через закрывающийся кран или установить последовательно после электрического насоса. Электронасос устанавливается в нише с обеспечением доступа к соединениям. Нишу необходимо утеплить, чтобы насос и трубы не замерзли зимой.

Если монтаж элементов системы выполнен правильно, включаем автомат и получаем воду.

Преимущества колонки

1. Быстрота изготовления. Для забивания требуется от 1 до 3 дней, при сложных геологических условиях – дольше.

2. Возможность установки в смотровых ямах гаражей, в подвале дома и т.п. Чем ниже от поверхности грунта насос, тем лучше для колонки. Кроме того устройство колонки в помещении избавляет от устройства ниши при постоянной эксплуатации водовода.

3. Отсутствие особых требований подъезда к участку - все снаряжение для монтажа размещается на прицепе легкового авто.

4. Высокая производительность колонки - до 40 литров в минуту.

5. Легко подключается электрический самовсасывающий насос или водонасосная станция.

6. Длительный срок работы. Правильно забитая колонка способна прослужить без обслуживания десятки лет.

7. Невысокая стоимость монтажа и материалов.

Недостатком колонки является ограничение по глубине (до уровня воды с поверхности не более 8 м).

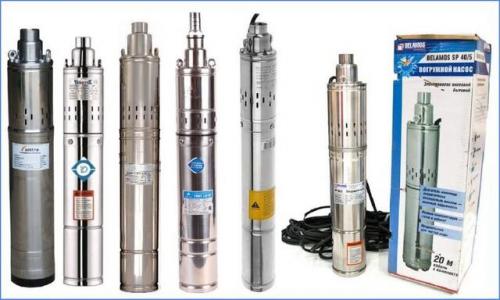

Как установить центробежный насос. Установка центробежного насоса

Подачу воды с большой глубины в автономную систему водоснабжения решает установка центробежного насоса в скважину. Это оборудование имеет простую конструкцию. В узком цилиндрическом корпусе установлен электродвигатель, вращающий лопасти рабочего колеса, установленного на валу. В результате вращения возникают центробежные силы, которые выталкивает воду вверх. В центре рабочей камеры создается разряженное пространство, втягивающее жидкость из водоносного слоя.

Агрегат работает стабильно, создает хорошее давление, имеет высокий КПД. Неприхотливость оборудования делает реальной работу насоса на протяжении нескольких десятилетий без регулярного обслуживания. Важным достоинством является высокий уровень защиты системы водоснабжения от гидравлических ударов. Производят насосы этого типа российские и европейские компании. Приобрести оборудование с электродвигателем оптимальной мощности можно для скважины любой глубины и производительности.

Подготовка к установке оборудования

Работы по монтажу центробежных насосов начинаются с подготовки. Оборудование комплектуется:

• электрическим кабелем;
• водоподъемной трубой;
• обратным клапаном;
• страховочным тросом.

К каждому виду комплектующих предъявляются особые требования, соблюдение которых сделают работу оборудования стабильной.

Для подключения электродвигателя насоса к питанию используют водопогружной кабель. Сечение провода выбирается в соответствии с рекомендациями производителя. Рекомендуется использовать цельный кабель, при отсутствии этой возможности соединение отдельных кусков производится пайкой. Скрутка провода не разрешается. Место соединение изолируется термомуфтой, которая надежно защитит от проникновения воды, механических повреждений.

Между насосом и водоподъемной трубой устанавливается обратный клапан. Это устройство обеспечивает постоянное нахождение воды в системе. В результате удается избежать аварийных ситуаций при отключении насосного оборудования. Рекомендуется использовать латунные клапана, которые соединяются с водоподъемной трубой через компрессионную муфту. Агрегаты комплектуются штуцерами для подключения обратного клапана.

Водоподъемная труба предназначена для подачи воды в трубопровод системы автономного водоснабжения. Она должна иметь сечение, которое обеспечит подачу жидкости в нужном объеме. Рекомендуется использовать трубы с сечением не меньше 32-40 мм. Применяются стальные, медные, нержавеющие и пластиковые трубы. Высокая стоимость труб из меди и нержавейки, низкая коррозионная устойчивость и большой вес стальных конструкции сделал востребованными пластиковые трубы. Высокое давление выдерживают изделия из ПНД и непластифицированного ПВХ. Эти трубы имеют небольшой вес, срок службы 50-60 лет, отличаются устойчивостью к коррозии и абразивному износу.

Страховочный трос должен выдерживать вес оборудования и трубы, наполненной водой. Рекомендуется пятикратный запас прочности. Эту нагрузку способен выдержать стальной трос, но он имеет низкую устойчивость к коррозии. Наличие защиты из оцинковки или полимерных материалов незначительно увеличивает срок службы. В местах фиксации зажимами и при контакте с проушиной на корпусе оборудования, защита получает механические повреждения. Развивается коррозия и через 2-3 года страховка не выдерживает нагрузку. Рекомендуется трос из нержавейки. Он петлей фиксируется на проушине, крепится с помощью стального зажима.

Подготовительные работы заканчиваются сборкой кабеля, трубы и страховочного троса в единое целое. Для этого применяют пластиковые хомуты, которые устанавливают через каждые 2-2,5 метра. Первый хомут рекомендуется установить в 20-30 см от патрубка. Получается компактная конструкция, которая не мешает постепенному опусканию или демонтажу насоса.

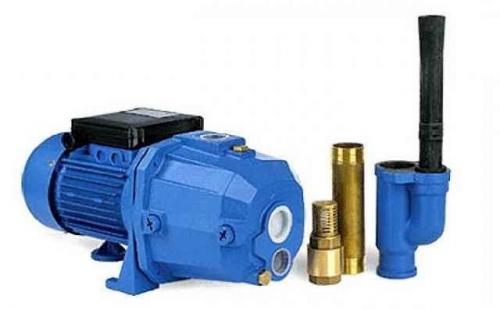

Как использовать поверхностный насос. Типы поверхностных насосов: их достоинства и недостатки

Ключевой критерий измерения эффективности оборудования данного типа – коэффициент полезного действия. Показатель разнится в зависимости от вида устройства. Всего их существует три:

• центробежные;
• вихревые;
• с внешним эжектором.

Наиболее высоким КПД обладают центробежные модели, в вихревых потеря производительности достигает 55%. Оборудование с внешним эжектором в силу низкой эффективности уже практически не используется.

Однако выделяют достоинства, в целом присущие поверхностному оборудованию:

• доступная стоимость;
• компактность и небольшой вес;
• простота монтажа, неприхотливость в ежедневной эксплуатации и техническом обслуживании;
• центробежные насосы успешно справляются с наличием в системе воздушных пробок;
• для эффективной работы не требуется значительный водный слой (от 80 см).

К недостаткам относят:

• низкая подъемная способность (предельная глубина источника – 8-9 м);
• восприимчивость к наличию в воде различных примесей;
• шум при работе;
• необходимость термоизоляции оборудования при эксплуатации в холодное время года (в идеале – отдельное помещение, в котором t не опускается ниже 0°С);
• в отдельных случаях – низкий КПД.

ВАЖНО ЗНАТЬ: При установке поверхностного оборудования используют формулу соотношения вертикальной и горизонтальной поверхностей – 1:4. То есть при заборе воды с глубины 3 м насос располагается на удалении от источника 12 м. При превышении глубины всасывания в 4 м диаметр труб увеличивают на ¼ дюйма. В стандартных случаях используют дюймовые трубы.

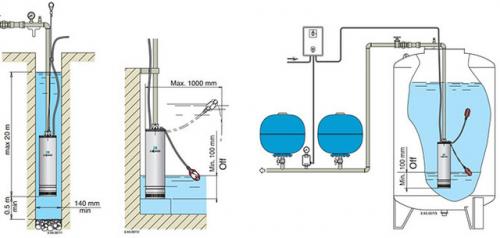

Как подключить центробежный насос. Каким должен быть хороший насос

Выбор подходящей насосной установки является залогом успешного монтажа всего оборудования, поэтому к данному вопросу потребуется подойти с максимальной ответственностью. Погружной центробежный насос – наиболее подходящий выбор, так как вибрационные разновидности нередко вызывают в скважине колебания, приводящие к нарушению целостности почвы и обсадной трубы. Это особенно небезопасно для ям, смонтированных на песочной основе (они отличаются меньшей устойчивостью).

Не менее важным показателем служит мощность. Она должна соответствовать скважинной производительности. Помимо этого, необходимо учитывать глубину погружения (если установка рассчитана на 50 метров, то она может обеспечивать напор с 60-метровой глубины, но быстро придет в негодность). Еще одним фактором риска можно назвать качество бурения. Если вы доверите работу профессионалам, траншея будет выносливее и устойчивее (ей не страшно внешнее разрушающее действие). Если вы решились выполнять эту задачу своими силами или при помощи неопытных людей, то стоит взять не только центробежный насос, но и специальные скважинные модели. Они значительно лучше переживают нагрузку, возникающую вследствие перекачки воды, которая нередко содержит мусор и примеси.

Также стоит учитывать такой показатель как диаметр. Нужно, чтобы он соответствовал габаритам обсадной трубы. Для полноценного функционирования оборудования важно уделить время и особенностям электропитания. В этой ситуации можно одинаково применять одно- и трехфазные системные установки. Увеличение расстояния от трубы до насоса благоприятно сказывается на общем функционировании.

Установка насоса на даче. Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

• удаленность станции от скважины или колодца;
• температуру и влажность в месте, где будет установлен насос;
• наличие свободного пространства под ремонт и обслуживание устройства;
• возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

• Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
• Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
• Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.

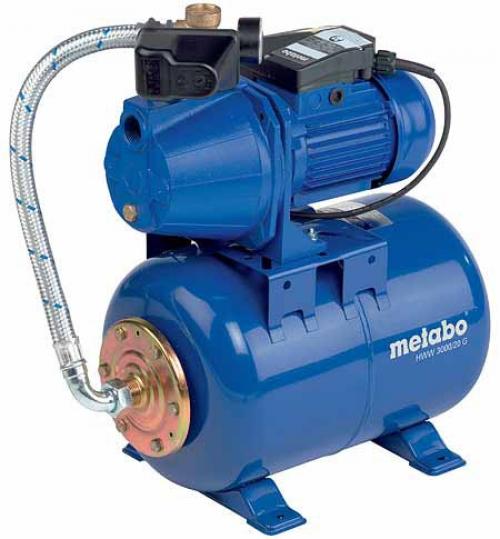

Как установить вакуумный насос для воды. Как установить водяной насос

В местах отсутствия центрального водоснабжения бурят скважину и устанавливают насос. Наиболее распространенным способом получения воды, который ничем не отличается от использования обычного водопровода, является установка вакуумной насосной станции с накопительным баком, к которой монтируются трубы, кран, а также подключаются титаны, душевые установки, стиральные и посудомоечные машины и т.д. Насосную станцию нужно правильно смонтировать и установить. Это можно доверить специалистам или произвести монтаж самостоятельно, соблюдая определенные правила.

Вам понадобится

• -трубы
• -защитный механизм от сухого хода (если его нет в модели насосной станции)
• -кран
• -лента ФУМ
• -приемный клапан
• -обратный клапан
• -муфты
• -кран

Инструкция

1

Насос следует устанавливать как можно ближе к источнику воды, то есть к скважине. Помещение для установки станции должно быть сухим и теплым. Устанавливать оборудование в местах с отрицательными температурными значениями строго запрещено. Если в помещение будет повышенная влажность, коробка с контактами будет намокать, что приведет к выходу из строя всех функций агрегата.

2

Надежно закрепите насос с помощью прикручивания ножек к жесткой, устойчивой поверхности. При работе происходит сильная вибрация и если не произвести надежного закрепления, насос будет перемещаться.

3

Трубы нужно подсоединять надежные, например металлопластиковые . Через резиновые шланги запускать насосную станцию нельзя. Диаметр труб должен соответствовать диаметру патрубка.

4

Монтаж производится путем установки на скважину обратного клапана, к нему надежно закрепляется патрубок насосной станции и от приемного клапана монтируется вся система водопроводных труб. Чтобы в водопроводной системе не было воздушных пробок, прокладку труб нужно сделать с подъемом в сторону станции. Градус подъема не должен быть меньше 10-20 см.

5

Подключение насосной станции, проводится через отдельную розетку с заземлением и с предохранительными автоматами, которые защитят от замыкания и, как следствие этого, от поломки.

6

Если в модели насоса не предусмотрена защита от сухого хода, ее нужно купить дополнительно и установить перед системой пуска насоса. В настоящее время большинство насосных станций оборудовано системой защиты от сухого хода, и проводить дополнительный монтаж нет никакой необходимости.

7

Перед запуском отрегулируйте давление подачи воды в соответствии с инструкцией по установке. Давление включения должно быть установлено на минимальном значении, это позволит прибору реже включаться, что существенно продлит срок его службы.

8

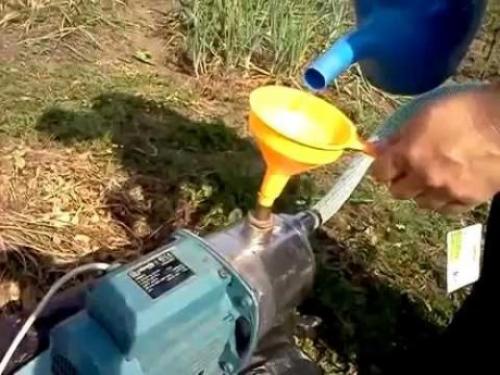

Открутите пробку на баке, залейте воду, закрутите крышку, открутите кран и только после этого запустите насос. Это позволит выпустить весь воздух из системы, который образовался при монтаже.

Как подключить поверхностный насос к скважине. Этапы монтажа

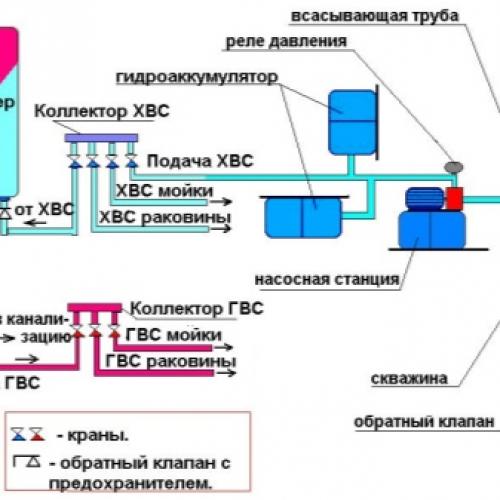

Схема установки

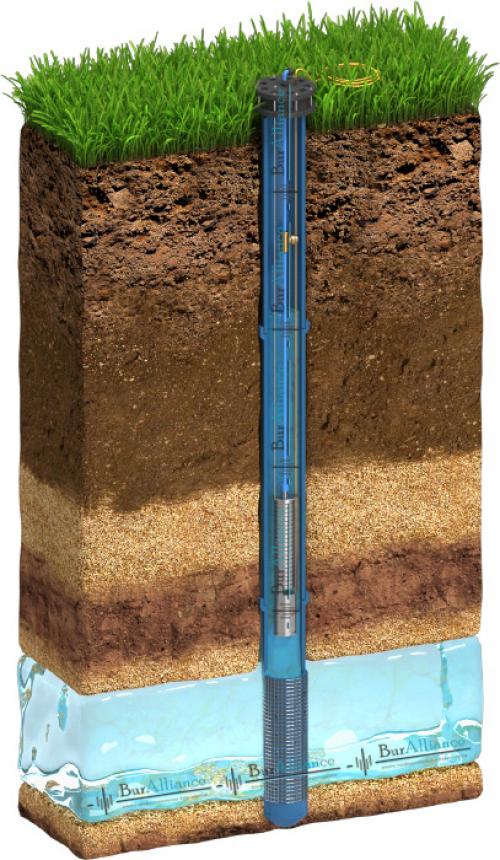

Чтобы правильно установить поверхностный насос на водоподающую скважину, помимо самой электропомпы требуется гидроаккумулятор, автоматика для запуска и остановки, реле давления и манометр, а также сетчатый фильтрующий элемент и невозвратный клапан. Дополнительные элементы можно подобрать самостоятельно либо приобрести полнокомплектую установку. Также нужны фитинговые элементы и трубные отрезки с сечением 32 или 25 мм для ввода и вывода.

Трубы приобретают с таким расчетом, чтобы не менее 30 см нижней части находилось под зеркалом воды. Общий размер не должен быть больше, чем указано в инструкции к агрегату.

В месте установки напорного оборудования необходимо соорудить надежный постамент либо арматуру, к которой жестко закрепляется рама агрегата. На ней должны быть крепежные отверстия или ножки. Чтобы снизить вибрацию и шум, под устройство подкладывают коврик из резины.

Монтаж поверхностного насоса на скважину проводится по такой технологии:

1. Отрезается кусок полиэтиленовой трубы нужной длины.
2. С одного конца трубного отрезка устанавливается муфта из латуни либо пластика с внутренней резьбой, ниппель и невозвратный клапан.
3. Дополнительно система оснащается фильтром из сетки для грубого очищения.
4. С противоположной стороны труба оборудуется муфтой и подключается к вводу станции. Зачастую на вводах есть внутренняя резьба, ее герметизируют ФУМ-лентой или сантехническим льном.

Для эжекторных моделей требуется монтаж шланга рециркуляционной системы.
