Поверхностный насос для скважины на воду. Что такое поверхностный насос?

Поверхностный насос для скважины на воду. Что такое поверхностный насос?

Если говорить о такой разновидности оборудования для подачи воды, как насосы, то отметим, что они подразделяются на два вида:

• поверхностные;
• погружные.

Установки первого типа монтируются на поверхности в непосредственной близости от источника воды, из которого будет производиться забор жидкости. Погружные модели используются для откачки воды из скважины с большой глубиной воды. Это оборудование имеет в своем оснащении многоступенчатую всасывающую конструкцию , которая при использовании насоса погружается в воду. Это обеспечивает возможность для полива грядок на своем участке на большом расстоянии.

Нередко поверхностные насосы используются в частных домах в качестве дополнительной составляющей системы водопровода. Входящие в её состав поверхностные насосы чаще всего применяются для перекачивания жидкостей. С их помощью откачивают воду из специальных резервуаров, которая потом используется для полива овощей и различных растений.

Этот вид насосного оборудования различается своей конструкцией. Каждая модель насоса такого типа предназначена для использования в скважине с определенной глубиной. Максимальная глубина, с которой такое оборудование может подавать воду, достигает 10 метров.

Главным отличием погружных насосов от поверхностных является то, что они не обладают большой мощностью , поэтому их можно использовать только для перекачки воды. Транспортировать с их помощью по трубам минеральное масло, топливо и другие плотные жидкости запрещено. Применение этого оборудования в таких целях может привести к повреждению насоса или неисправностям системы.

Поверхностный насос для скважины 15 метров. Познакомимся с типами поверхностных насосов для воды

Как размещаются поверхностные насосы, понятно из их названия – оборудование этого вида располагается на поверхности земли в любом удобном месте, рядом со скважиной глубиной до 10 — 15 метров. Заметим, что для относительно глубокой скважины порядка 30 метров, используются погружные насосы, с которыми можно ознакомиться в статье «Как правильно выбрать глубинный насос для скважины, какой лучше на глубине более 15-20 метров».

Перекачивающий агрегат поверхностного типа соединяется с водой шлангом или трубопроводом. В зависимости от особенностей конструкции различают следующие виды поверхностных насосов:

• ручные;
• центробежные;
• вихревые;
• эжекторные станции.

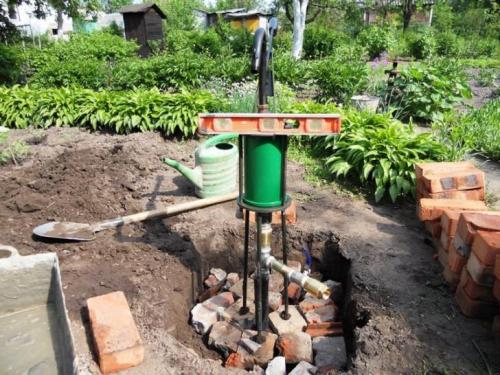

Зачастую можно обойтись ручным насосом

Вызывающие улыбку колонки, у которых необходимо качать длинный рычаг для извлечения воды, не потеряли своего значения и в настоящее время. Ручные насосы отличаются простотой устройства и чрезвычайной надежностью в эксплуатации. Поршень, воздушный и водяной клапан – вот и все элементы его конструкции. При перемещении рычагом поршня в колонку засасывается нужное количество воды.

В этом случае используется только мышечная сила, и обеспечена полная независимость от энергетических источников. Насосы такой конструкции просто незаменимы на дачных участках, к которым еще не подведено электричество. Объема воды, обеспечиваемого ручными колонками, бывает вполне достаточно для нужд небольшого хозяйства.

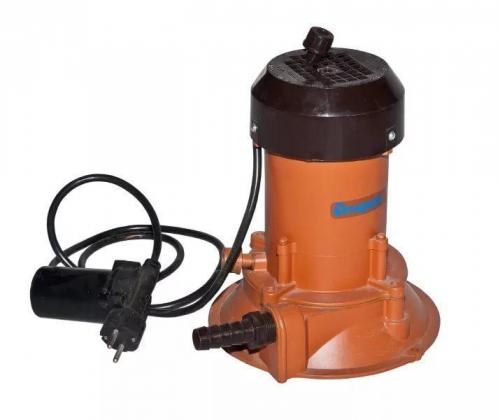

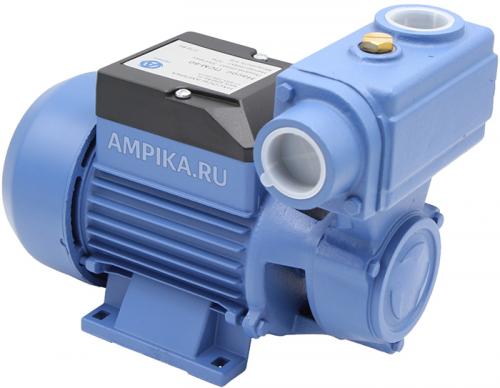

Центробежный насос АГИДЕЛЬ популярен многие годы

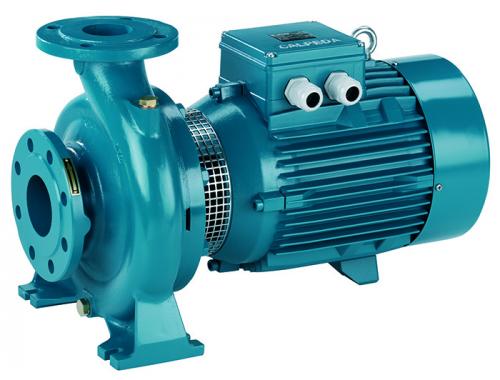

Наиболее широко в бытовых условиях применяется центробежный насос для скважины. В его конструкции применяется турбина с крыльчаткой. При быстром вращении лопастей центробежные силы отбрасывают поток жидкости к внешней поверхности корпуса турбины, а по центральной оси создается разрежение. За счет разницы давления в выходном контуре устройства создается необходимый для работы насоса напор воды.

В вихревом насосе используется крыльчатка особой формы. При ее вращении создается не только центробежное ускорение, но и формируется турбулентный поток жидкости, значительно повышающий ее напор в выходном контуре агрегата. Насосы подобной конструкции позволяют обеспечивать постоянное давление в обслуживаемой водопроводной магистрали, но их применение ограничивают особые требования к чистоте перекачиваемой жидкости. При ее загрязнении твердыми механическими частицами насос быстро выходит из строя.

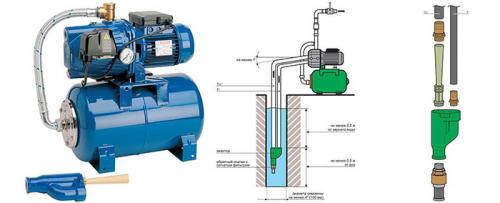

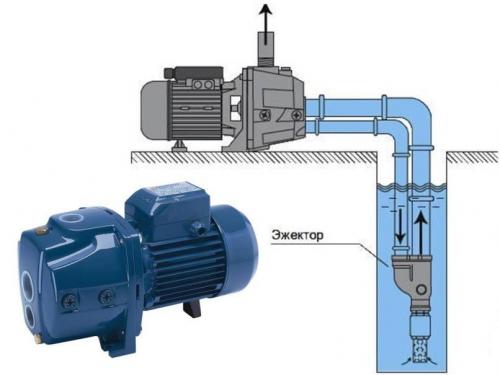

Эжекторный насос эффективен при глубине скважины 10-15 метров

Для поднятия воды из скважин глубиной порядка 10 — 15 метров используют эжекторные насосные станции. Их функционирование основано на прокачке жидкости с большой скоростью по трубе меньшего диаметра, установленной внутри основной водозаборной трубы. В результате в выходном контуре водозабора повышается давление за счет разрежения, создаваемого внутренним эжектором. Соответственно, увеличивается и напор, но производительность агрегата снижается вследствие того, что часть жидкости отправляется обратно для прохождения по эжектору.

Поверхностный насос для воды с песком. Критерии выбора

Прежде чем выбирать поверхностные насосы для скважины на воду, нужно точно узнать, какой глубины ваша скважина или, говоря по-научному, трубчатый колодец.

Именно от глубины залегания водоносного пласта будут зависеть параметры насосного оборудования. Поскольку речь идет о неглубоких скважинах, то для измерения глубины трубчатого колодца достаточно на леске или веревке спустить груз.

Затем вы достает груз, и замеряете расстояние от верхнего конца веревки до мокрого участка.

По полученным данным вы сможете найти подходящую модель, так как в техническом описании оборудования в обязательном порядке указывается максимальная глубина расположения водоносного слоя, с которого устройство способно доставать воду.

Естественно, нужно заложить еще глубину опускания шланга насосной станции или глубину опускания погружного насоса, в зависимости от того, какую систему доставки воды на поверхность вы решили использовать.

Получается, что выбирать насосную станцию или погружной насос нужно:

• По максимальной высоте подъема воды,
• По максимальному удалению источника воды от дома,
• По объемам предстоящей перекачки воды.

Для примера поясним. Например, ваша скважина глубиной в 10 метров находится на расстоянии 15 метров от дома. Совокупное потребление воды в вашем доме 60 литров в час. Значит, вам потребуется насос минимальной производительностью 60 литров с высотой подъема воды в 12 метров минимум (каждые 10 метров горизонтальной подачи равняются 1 метру вертикальной).

Расчет водопотребления ляжет в основу будущего подбора погружного или поверхностного насоса, так как поверхностные насосы для скважины на воду также годятся для использования с неглубокими трубчатыми колодцами.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/poverhnostnyy-nasos-dlya-gryaznoy-vody-harakternye-osobennosti

Поверхностный насос для скважины 50 метров. Виды насосного оборудования для оснащения скважин

Электронасосы, используемые для обслуживания подземных скважин, в зависимости от расположения относительно перекачиваемой жидкой среды делятся на две категории:

1. оборудование поверхностного типа, которое устанавливается на поверхности земли, в непосредственной близости от подземного источника;
2. погружное или глубинное оборудование, помещаемое в толщу перекачиваемой им жидкой среды.

По конструктивному исполнению и принципу действия насосы для скважин делятся на устройства нескольких категорий:

• устройства центробежного типа;
• вибрационные насосы для скважин;
• винтовое насосное оборудование;
• скважинные насосы вихревого типа.

Наземные насосы для скважин удобно использовать в том числе из-за того, что такие устройства благодаря их расположению на поверхности земли легко обслуживать. Между тем применять гидромашины данного типа можно только для откачивания жидкой среды из скважин глубиной не более 10 метров. Если же вы раздумываете над тем, какой насос выбрать для скважины 20 метров, 50 метров и даже 100 метров, то рассмотреть надо устройства погружного типа.

Важным преимуществом использования погружных насосов для оснащения скважин является еще и то, что такие устройства, постоянно находясь в толще перекачиваемой ими жидкой среды в процессе эксплуатации, не нуждаются в дополнительном охлаждении.

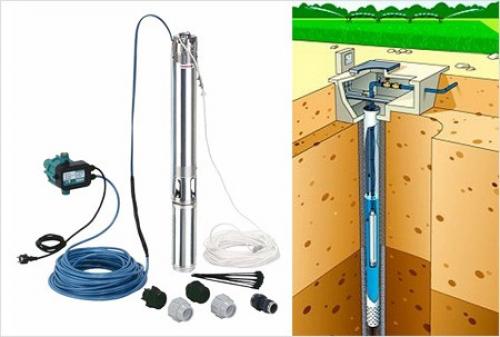

Схема круглогодичного водоснабжения загородного дома, основанная на погружном скважинном насосе

По тому, как реализован принцип управления скважинным насосом, такое устройство может относиться к ручному или автоматическому типу. Ручная гидромашина, в отличие от автоматической, для работы которой требуется электричество, является энергонезависимой.

Насос поверхностный самовсасывающий для грязной воды. Достоинства самовсасывающих агрегатов

Одним из достоинств – наличие огромного количества видов с целевым предназначением (например, самовсасывающий насос для грязной воды поможет не только в перекачке сточных вод, но и в подаче воды для полива из открытого водоема). Есть фекальные, дренажные и колодезные.

Современные устройства работают от электросети и аккумулятора (иногда достаточно и 12 В). Некоторые пользователи предпочитают поверхностные модели, хотя они более трудоемкие в использовании.

Строение и принцип действия

Оба типа обладают сходными характеристиками – поверхностным типом установки, глубиной всасывания (9 м), необходимостью установки трубы или армированного шланга на всасывающем трубопроводе.

Центробежные

Их нужно заполнять водой перед стартом, и это останавливает некоторых пользователей от приобретения. Тем не менее в комплекте с гидроаккумулятором они прекрасно подойдут для использования в домашних условиях. Самовсасывающий насос центробежного типа, в отличие от вихревого, не повредит растения, не обнажит корневую систему. Устройство может быть одно- или многоступенчатым, воздух, попадающий в систему, удаляется автоматически.

Вихревые

В отличие от центробежных, эти конструкции дают меньшее давление на выходе, но они дешевле в продаже, менее шумные и компактнее по размеру. Рабочее колесо – это диск, у которого по краям радиальные перегородки. Он создает центробежную силу, вода, отталкиваясь под ее действием, создает вихревые потоки.

Поверхностный насос для скважины 40 метров. Какой нужен?

Чем глубже находится источник воды, тем большая мощность требуется устройству , чтобы поднять воду из скважины и довести ее до потребителя без потери напора и давления.

Также следует подбирать изделие, исходя из конечных потребностей. Если планируется использовать воду только для полива огорода или участка, то можно не тратиться на агрегат высокой мощности с постоянной подачей.

Если же вода будет также эксплуатироваться для бытовых нужд, на постоянной основе, стоит присмотреться к более долговечным и производительным насосам.

Производительность насоса должна быть не более 90-95% от дебита скважины. В противном случае источник воды со временем начнет разрушаться и заполняться грязью и песком.

Так, для скважины глубиной в 30 м рекомендуется подбирать устройство, ориентируясь не на глубину , а на динамический уровень воды. Данный показатель дает понять, каким будет самый низкий уровень в процессе откачки.

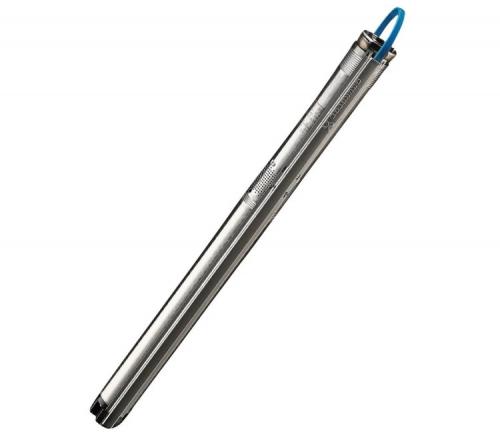

Для скважины с небольшим дебитом в 1.5 м3/ч подойдут устройства Водолей 0.32-40У или же Grundfos SQ 1-50 (3 дюйма).

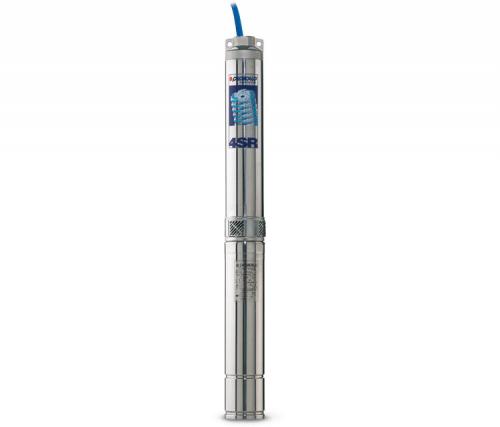

Для дебита скважины 4 м3/час следует присмотреться к моделям SPERONI SPS 1818 или же Aquario ASP 3E-55-90 (3.5 дюйма).

Если же насос подбирается для домашних нужд и постоянного использования, потребуется вычислить желаемый напор и прибавить к нему еще 20 метров запаса.

Если участок находится в СНТ, высока вероятность периодических перепадов напряжения . Дополнительные 20 метров запаса позволят насосу сохранять требуемую мощность и работать без перебоев.

Не рекомендуется использовать в скважине 30 метров насосы серии Малыш. Их использование достаточно быстро разбивает скважину, устройство мутит воду и может вовсе оторваться в процессе эксплуатации.

Для работы на глубине 20 метров можно выбрать погружной насос центробежного, винтового или шнекового типа. Потребуется определить параметр глубины водозабора и его зеркала, замерить водоприток и подобрать подходящий диаметр насоса, чтобы оставался небольшой зазор.

Для скважины глубиной в 100 метров потребуется более мощный агрегат . Если буровики не оставили технического паспорта или в нем нет всех данных, потребуется самостоятельно подбирать подходящее устройство. Первым делом потребуется подобрать размер насоса к обсадной трубе.

Скважинные насосы диаметром до 3 дюймов, созданные для глубоких скважин, обычно имеют высокую цену. Поэтому некоторые специалисты советуют сэкономить средства методом установки 4-х дюймового насоса (98 мм) в источник воды с трубами 133 мм + 117 мм.

При выборе насоса следует также ориентироваться на динамический уровень жидкости в скважине. Так, например, при дебите в 2 м3/ч стоит присмотреться к моделям типа Pedrollo 4SR2m/27 .

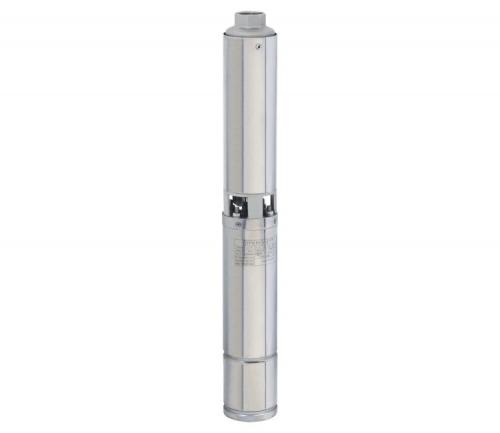

Если же дебит составляет 4 м3/ч подойдет агрегат SPERONI SPS 1852. Насос следует подбирать с запасом напора и мощности на случай перепадов напряжения и других проблем, связанных с питанием.

Поверхностный насос для скважины 30 метров. Какой насос выбрать для скважины 30 метров

Получить независимость от водопроводной воды удастся в том случае, если пробурить на своем участке скважину. Однако, водоносные пласты могут располагаться на разных уровнях, поэтому глубинные насосы для них подбираются в индивидуальном порядке. Традиционно в домашних условиях пределами бурения являются 20, 30 или 50 м. Реже специалисты «уходят» на более низкие горизонты.

После того, как отверстие под воду сформировано, исходя из его параметров, выбирают гидравлическое оборудование. Для популярных диапазонов глубин отечественные и зарубежные производители выпускают широкий ассортимент современных насосов, поэтому не теряет актуальности вопрос о том, какой насос лучше для скважины.

Подбор по техническим параметрам

С глубины до 10 м можно откачка проводится поверхностной водяной помпой. На больших глубинах эксплуатируют глубинные насосы для отбора воды следующих типов:

• вибрационные;
• центробежные;
• винтовые;
• вихревые.

За счет того что аппарат располагается ниже уровня отбора жидкости, корпус не подвержен перегреву. Повышение температуры – недостаток, которым характеризуется поверхностный насос для скважины. Этот фактор оказывает значительное влияние на общий период эксплуатации.

При выборе оборудования учитывают следующие параметры:

1. Уровень воды и глубина шахты до зеркала

В техническом паспорте этот показатель указан одним из первых. Если вы не знаете, на какую глубину нужно приобретать оборудование, можно самостоятельно ее измерить. Для этого понадобится веревка (лучше шпагат, он меньше размокает), на которой навязывают узлы через каждый метр. На конец веревки привязывают грузик и опускают в трубу до звука погружения. Далее просто замеряют расстояние от края до поверхности воды.

Глубинный насос для скважины 20-30 метров

Точно таким же способом узнают и уровень воды в источнике, измеряя на этот раз мокрую часть веревки.

1. Потребность в воде – средний показатель

Этот параметр зависит от того, как часто используют жидкость в доме. Если только для личных потребностей людей, исходят из того, что человек в среднем в сутки потребляет 180-200 литров. Семья из 4-х человек будет потреблять, соответственно, 1000 литров в сутки, значит, мощность насоса должна быть не меньше 30 литров в минуту. С этой задачей справится даже такая простая модель, как Малыш и ему подобные. Если для полива, то к этому показателю прибавляют еще 2000 литров (для участка 6 соток), соответственно, мощность возрастает уже до 80-100 литров в минуту.

1. Дебет колодца

Эти показания также получают экспериментальным путем. Для этого сперва определяют, за сколько можно опустошить весь источник, а потом за какое время он наполнится до максимума. Между собой делят второй на первый показатель и получают дебет.

1. Напор (высота водяного столба)

Выбирают аппараты по габаритам и техническим характеристикам, ведь если брать насос для скважины 20 метров, который работает в относительно щадящих условиях, то он должен выдавать давление близкое к 2 атм. для водопровода. В расчетах еще учитывают погрешность, связанную с потерями в трубопроводе, принимая ее на уровне 10%.

1. Диаметр шахты

Если воду добывали бурили профессиональной установкой, в паспорте указали диаметр. Если это результат вашего труда, замеряете линейкой и определяете расстояние между краями обсадной трубы в дюймах.

Большая часть отечественного оборудования рассчитана на диаметр 4 дюйма (10,16 см). Если есть возможность, в шахту устанавливают обсадную колонну именно такого диаметра.

1. Цена

Сюда включена не только стоимость самого оборудования, но и комплектующих – троса, автоматов и т.д.

Как правильно рассчитать напор

В результате считаем необходимый напор, которым обязан обладать потенциальный насос.

Условие:

1. Шахта глубиной 20 м.
2. Необходимое давление 2 атм., что сопоставимо с 20 м напора.
3. Аппарат устанавливается на уровне, который выше дна на 4 м.
4. Рабочий трубопровод имеет длину 40 м.

Из расчетов получим результат: (20-4)+(20)+(40*0,1)=40 м.

В диапазон аппаратов, имеющих напор до 50 м, попадают следующие популярные модели:

• Unipump (Россия, Китай) – до 10 тыс. рублей.
