Дачный водопровод из пластиковых труб. Особенности планирования дачного водопровода

Постройка водопроводной системы на дачном участке всегда бывает сложнее, чем, если бы делать водопровод для жилого дома или гаража. Основная проблема заключается в том, что формально потребуется построить три ветки:

Водопровод с питьевой водой для дачного домика;
Стационарная водопроводная система для подведения технической воды в домик и к точкам полива на грядках;
Времянка или переносная система труб и шлангов для подключения капельного и душевого полива грядок, кустарников и деревьев.

Для каждой из систем можно подобрать свой вариант пластиковых труб, наиболее подходящий для поставленной задачи. Кроме того, немаловажное значение имеет цена на пластиковые трубы для водопровода на даче. К примеру, если попытаться составить схему водопровода для дачного домика, то станет понятным, что в этом случае на все про все уйдет не более 20 м труб с тремя точками потребителей — для кухни, душа и туалета.

Такой водопровод можно легко собрать своими руками из полипропиленовых труб. Вся затея с обустройством водопровода в дачном домике обойдется максимум в 150-200 долл., при условии подключения к централизованной системе водоснабжения или к уже построенной скважине с насосом и выводом.

Если попытаться по той же схеме собрать водопровод поливной системы, то затраты только на приобретение и сборку пластиковых труб могут возрасти в несколько раз. Например, для стандартного дачного участка в 6 соток общая длина уложенной в грунт магистрали составляет не менее 100 метров погонных, соответственно, цена поливной ветки водопровода из полипропилена возрастет как минимум в 2-3 раза. К этой схеме стоит добавить систему шланговых поливалок и капельное орошение, например, для теплицы или грядок под пленкой.

К сведению! Грамотно спланированный и построенный пластиковый водопровод способен выдержать 10-15 лет эксплуатации без капремонта и обслуживания.

Система дачного полива, собранная из резиновых шлангов и стальных труб, при более высокой стоимости постройки служит примерно вдвое меньше, поэтому реальной альтернативы использованию пластика нет.

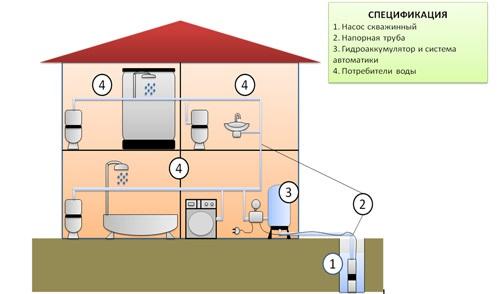

Типовое устройство дачного пластикового водопровода приведено на схеме. Как правило, подвод воды к грядкам выполнялся в виде нескольких параллельных трубопроводов диаметром 20 мм, которые подключались в виде «гребенки» к основной напорной магистрали, сечением 40-50 мм.

Для обеспечения снабжения поливной водой достаточно одной напорной поливной и одной питающей магистрали для подвода в дом и наполнения резервуара капельного орошения.

Разводка полипропиленовых труб на даче. Полипропиленовые трубы и фитинги

Теплоноситель в водяном контуре отопления сильно нагревается, в результате чего полипропиленовые трубы сильно удлиняются. Поэтому из простого полипропилена трубы для отопления делать нельзя, для этого используют специальный армированный полипропилен. Его армируют стекловолокном или алюминием.

За счет полипропиленовых труб горячая вода самотёком или с помощью электронасоса транспортируется от котла отопления к батареям, после чего поступает обратно. В процессе проектирования контура отопления нужно уделить внимание:

Диаметру труб. Чем он больше, тем меньше у труб гидродинамическое сопротивление, поэтому теплоноситель можно транспортировать на большие расстояния.
Материалу изготовления. Для сборки «тёплого пола» подойдут трубы из сшитого полиэтилена, для обвязки батарейного контура отопления можно использовать усиленные стекловолокном изделия, для обвязки котла необходимо использовать более устойчивую к высоким температурам трубу PPS. Обвязывать твердотопливный котел нужно металлическими трубами.
Протяжённости прямых участков. Полипропилен имеет один значительный минус — линейное расширение. В процессе нагрева участки трубопровода из него удлиняются, поэтому не нужно их жёстко крепить к стенам и полу на протяжённых ровных участках. Также надо предусмотреть в нужных местах специальные компенсационные петли.

Полипропилен используется практически во всех системах отопления. Он подходит для обустройства контура отопления с регистрами и для установки системы тёплого пола.

Полипропилен не подходит для систем с температурой нагрева теплоносителя более 95°C и с рабочим давлением больше 10 атм.

Водопровод на даче под ключ. Проверенные погружные насосы для колодцев. Их мы рекомендуем и устанавливаем нашим клиентам

Компания Загород делает водоснабжение из колодцев «под ключ» с насосами Belamos KF и Grundfos.

Насосы Belamos поднимают воду с глубины до 50 м. Оборудованы поплавком для автоотключения при падении уровня воды в колодце. При перегреве насос также отключается автоматически. Нет встроенного обратного клапана и реле давления. Обратный клапан мы ставим при монтаже сразу за насосом, реле давления и манометр устанавливаем в санузле или в техпомещении.

Цена на насос Belamos KF-40 с поплавком в компании «Загород»: 9 074 руб.

Рис.2. Глубинный колодезный насос Belamos KF

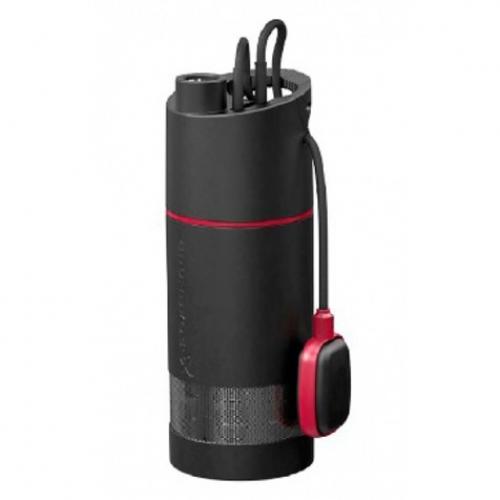

Grundfos SBA – надежные насосы для колодцев. Максимальная глубина погружения 10 м, максимальный напор (высота подъема) 45 м. Этот насос имеет встроенную автоматику, может работать в том числе и без гидроаккумулятора. Это позволяет сэкономить на монтаже автоматики.

Цена на насос Grundfos SB 3-45 A в компании «Загород»: 21 600 руб.

Рис.3. Глубинный колодезный насос Grundfos SB 3-45 A

Раньше компания Загород монтировала в системах водоснабжения насосы DAB Divertron. Это 6-дюймовые насосы, в которые уже встроена автоматика: реле потока, реле давления, реле сухого хода. Производительность насосов DAB 4800 л/час, максимальное погружение 12 м, высота подъема 45 м. Сейчас мы отказались от этих насосов: они надежные, но нас не устроила работа сервисной службы производителя, а именно немотивированные отказы в гарантийном ремонте.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-organizovat-letniy-vodoprovod-na-dache-zimniy-ili-letniy

Водопровод на даче из бака. Организация водопровода на даче

Организовать подачу воды на даче можно только с использованием насоса, но подавать ее можно двумя способами: из накопительного бака или из гидроаккумулятора.

При использовании схемы с накопительным баком вы имеете запас воды, равный объему резервуара, но давление в системе невысокое. Оно создается перепадом высот: бак установлен на высоте — на чердаке дачи или крыше хозпостройки. Главное условие — ее дно должно находится выше любой точки водоразбора. Тогда вода в кранах будет.

Второй способ — с гидроаккумулятором более удобен тем, что в системе создается и автоматически поддерживается давление. Если гидроаккумулятор дополнить насосом и автоматикой (реле давления) вся сборка называется насосной станцией . Хитрость тут заключена в гидроаккумуляторе. Это цилиндрическая емкость, разделенная на две части эластичной мембраной. В одну часть закачан под небольшим давлением газ, во вторую насосом подается вода. По мере ее поступления, вода все больше сдавливает газ, из-за чего в системе создается давление (порядка 2 Атм).

Организация водопровода на даче из колодца с гидроаккумулятором

Когда открывается кран (включается бытовая техника или начинается полив), вода подается из гидроаккумулятора. В нем постепенно снижается давление. Его величина контролируется специальными реле. Как только достигнут нижний порог, включается насос, восстанавливая заданное его значение. Высший порог контролируется вторым датчиком, который насос отключает.

Подобная система дачного водопровода может быть реализована как в зимнем , так и в летнем варианте. Разница в том, где устанавливать оборудование и насколько глубоко закапывать трубы.

Диаметр трубы для водопровода на даче. Особенности работы системы

Знания размерности труб недостаточно для продуманного выбора. Важно понимать, как сечение и форма трубопровода повлияет на работу системы.

Например, правило единого внутреннего диаметра минимизирует потери давления на различных участках. Если в системе есть переход с одного диаметра на другой, то потери будут зависеть от разницы сечений, формы перехода, скорости потока. При этом не важно, будет переход организован с большего на меньший диаметр, или наоборот.

Чтобы было наглядно, скорость потока можно выразить через расход воды (литров в секунду или минуту). Становится понятно, что скорость зависит от проходного диаметра. То есть, с уменьшением диаметра скорость возрастает, но одновременно возрастает сопротивление. Происходит падение давления, а вы получаете слабую струю из крана.

Также настоятельно советую тем, кто размышляет, какой диаметр трубы лучше использовать для водопровода частного дома, учитывать общую длину и сложность водопровода, а также количество водоразборных точек.

Дело в том, что в системе действует два вида сопротивления, влияющих на работу:

Местные сопротивления. Это все поворотные точки: углы, тройники, а также переходы. Во время проектирования их обязательно учитывают: для каждой рассчитывают коэффициент местного сопротивления (КМС). Эта величина показывает, как уменьшается давление воды в данной точке (в зависимости от скорости потока).
Гидравлическое сопротивление трубопровода. Это основное сопротивление системы, и оно также зависит от скорости потока, длины и диаметра труб. Как правило, оно намного превышает местные сопротивления переходов и соединений.

Важный вывод из всего вышесказанного будет таким: на любом отрезке домашней водопроводной системы диаметр закладывают с некоторым запасом.

Морозостойкие трубы для дачи. Виды полимерных труб для уличного водопровода

В наружных или уличных трубопроводах используется три вида полимерных труб, которые подходят под требования высокой морозостойкости. Из данного списка исключены трубопроводы из поливинилхлорида (ПВХ), так как данный материал обладает практически нулевой стойкостью к отрицательным температурам. Из оставшихся видов стоит выделить полипропилен, полиэтилен низкого давления и сшитый полиэтилен с поперечной связью молекул полимера.

Полипропилен

Главным отличием напорных труб из полипропилена является их относительная жесткость, благодаря которой поставка этих труб выполняется в виде мерных отрезков. Трубы из полипропилена хорошо свариваются, имеют высокую стойкость к воздействию химических веществ и обладают весьма длительным сроком эксплуатации.

Характерной особенностью полипропиленовых трубопроводов выступает тот факт, что базовая структура полимера PP обладает не слишком высокой морозостойкостью и уверенно работает лишь до минус 20°С. Для уличных водопроводов были разработаны модификации материала из полипропилена под марками PP-RP и P-RCT, которые представляют собой обычный и термостабилизированный рандом-сополимеры полипропилена.

Сшитый полиэтилен - РЕХ

Сшитый полиэтилен под маркой РЕХ представляет собой разновидность обычного полиэтилена, молекулы которого объединены горизонтальными связями. Такая структура увеличила стойкость трубопроводов к воздействию высоких температур, однако для уличного водопровода такая особенность не входит в перечень достоинств.

Характерная особенность трубопроводов из сшитого полиэтилена — механические способы соединения труб, основными из которых выступают компрессионные и пресс фитинги. Соединение методом сварки разрушает горизонтальные связи и для этого вида трубопроводов не подходит.

Трубопроводы РЕХ имеют относительно высокую стоимость, что определяется затратным способом их производства. По этой причине уличные водопроводы из этого материала на практике применяются весьма редко.

Полиэтилен низкого давления - ПНД

Обычный полиэтилен низкого давления находит широкое распространение в системах уличных водопроводов по причине своей низкой стоимости, хорошей гибкости и простоте соединений методом термопластичной сварки или с помощью резьбовых фитингов.

Высокая морозостойкость полиэтилена низкого давления практически не ограничена диапазоном наружных температур, а хорошая термопластичность материала практически исключает повреждения трубопровода даже при замерзании воды внутри трубы.

Из других особенностей полиэтилена низкого давления можно отметить его невысокую стойкость к воздействию ультрафиолетовых лучей, что требует размещения уличных водопроводов под землей или в защитном кожухе.

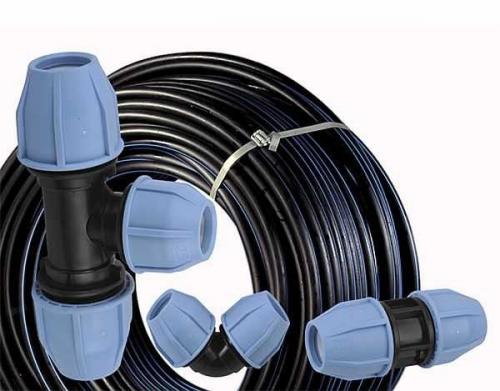

Водопровод на даче для полива. Трубы ПНД

Чаще всего для водопровода на даче используют трубы ПНД — полиэтилена низкого давления. Они привлекательны тем, что могут собираться без всяких дополнительных устройств. Фитинги для сборки водопровода ПНД имеют резьбу и просто закручиваются руками.

Трубы ПНД для водопроводов выпускаются в бухтах или отрезками (зависит от диаметра)

Чем же так хороши полиэтиленовые трубы ПНД, что они почти вытеснили металлические? Кроме удобного монтажа есть еще целый ряд плюсов:

При соблюдении правил эксплуатации срок службы — 50 лет. Пока эта цифра не проверена, но она впечатляет.
Они не гниют, не ржавеют, стойки к химическим средам.
Эксплуатироваться могут при температурах до -60°C.
При замерзании воды в них они не лопаются — растягиваются, потом после оттаивания принимают прежние размеры.
Внутренняя поверхность у них идеально гладкая. Для водопровода это важно по двум причинам: меньше потери давления при транспортировке и на стенках не скапливаются отложения, их просто сносит потоком.
С их помощью сделать водопровод на даче своими руками очень просто, так же, как и вносить изменения потом.
Использовать трубы ПНД можно для устройства летнего и зимнего водопровода.
Удобные способы сборки: сваркой или на компрессионных (резьбовых) фитингах.

Недостатки есть, но их немного:

плохо переносят нагрев (кроме труб из сшитого полиэтилена) потому используются только для транспортировки холодных сред;
если сравнивать с металлом, обладают более низкой прочностью — ходить по ним нельзя.

Трубы ПНД можно сваривать специальным аппаратом, а можно соединять с помощью компрессионных фитингов. Для дачного водопровода куски трубы, тройники, переходники соединяются при помощи резьбовых соединений. Хоть и кажется такое соединение ненадежным, выдерживать оно может гораздо больше, чем 2-4 Атм, которые вы по-максимуму можете создать. Результаты проведения испытаний соединений на резьбовых фитингах смотрите в

Для водопровода подходят трубы ПНД, на которых нанесены голубые линии. Они предназначены для холодной воды. Если линии желтого цвета — использовать для подачи воды их нельзя — они предназначены для газа. В их составе имеются специальные добавки, которые делают воду непригодной.

Есть несколько градаций по рабочему давлению:

Л — легкие, выдерживают до 2,5 атм;
СЛ — средне-легкие — до 4 атм;
С — средние — до 8 атм;
Т — тяжелые от 10 и выше.

Для монтажа наружного (уличного) водопровода на даче используют трубы ПНД класса С и СЛ, диаметрами 32 мм, 40 мм и 50 мм. При выборе нужно еще определиться с плотностью.

Есть еще три марки полиэтилена: ПЭ 63, 80, 100. Эти цифры означают плотность. Чем более плотный материал, тем прочнее изделия, но и выше цена. Например, один погонный метр 32 мм трубы из ПЭ 80 стоит от 4$ (и больше в зависимости от толщины стенки). Такого же диаметра, но из ПЭ 100 уже от 7$ за погонный метр.

Нужна ли высокая плотность при устройстве водопровода на чаче? Наверно, да. За счет более высокой плотности стенки трубы делают более тонкими, что снижает их вес. Если вода на даче достается из скважины или колодца, вес может быть важным фактором — меньше будет проблем с закреплением опущенной вниз трубы.

Какие трубы лучше для наружного водопровода. Маркировка пластиковых труб для водопровода

Пластиковые водопроводные трубы изготавливают многие предприятия и компании мира. Единых международных стандартов маркирования не существует, поэтому обозначаются трубы по-разному. Но все-таки есть общепринятые показатели, такие как давление, размеры (диаметр), обозначение материала.

Номинальное давление измеряют в барах – кгс/см². PN – буквенное обозначение постоянного номинального давления воды, которое трубы выдерживают на протяжении всего эксплуатационного срока. Чем выше показатель PN, тем толще стенки водопроводной трубы. Например, изделия PN 25 имеют армированные фольгой стенки и предназначаются для горячего водоснабжения, а маркировка PN 16 используется для труб с холодной водой. Когда показатели водопроводной системы (температура, давление) превышают параметры, указанные в сопроводительной литературе, срок службы изделия уменьшается.

Расшифровка маркировки труб.

Разные производители для обозначения материала используют различные буквенные сочетания, но РР (англ.) или ПП (рус.) однозначно обозначают полипропилен. Полимерный материал этого вида разделяют на типы. Каждый тип имеет свою сферу действия и назначение. Первый тип (PPH, PP – тип 1, РР-1) – гомополимер, второй тип (РРВ, РР – тип 2, РР-2) – блоксополимер. Сегодня самым признанным из видов полипропилена является третий тип – рандом-сополимер (PP-random, PPR, PPRC).

Поливинилхлоридные трубы тоже делятся на несколько подвидов: поливинилхлорид (ПВХ) для водопровода с холодной водой и хлорированный поливинилхлорид (ХПВХ) для горячего водоснабжения. При стыковке разных видов труб используют специальные переходники.

Диаметр – еще один наиважнейший параметр. Всегда указывается наружный трубный диаметр, так как соединительные элементы стыкуются именно с наружной поверхностью трубы. Значение внутреннего диаметра учитывается в водопроводах сложной системы, а для самостоятельной установки водопровода в частном доме достаточно придерживаться правила: внутренний диаметр уменьшается от центральной части к периферии – это позволит сохранить оптимальное давление в разводке.

При монтаже системы наружного водоснабжения из пластиковых труб следует учитывать такие важные факторы, как:

высокий показатель линейного расширения (в 20 раз превышает расширение труб из металла);
повышенный шумовой эффект;
низкое сопротивление огню;
низкая адгезия (сцепление) с другими строительными материалами.

Пластиковые трубы из-за своих физических данных обладают гибкостью и пластичностью – эти важные свойства позволяют избежать разрушений, когда увеличивается линейная нагрузка и система водоснабжения деформируется. Чтобы компенсировать линейные расширения пластикового водопровода, при его сборке используют муфты (монополимерные фитинги). Заводская муфта изготавливается с запасом длины в 10 мм – этот запас рассчитывается на образование технологического зазора, который компенсирует линейное расширение труб из пластика.
