Летний водопровод своими руками. Колодец

В тех случаях, когда дача используется только в теплый период, а также в качестве места для отдыха, расход воды будет незначителен. Для обустройства летнего водопровода на даче достаточно сделать шахтный колодец. Он довольно прост в сооружении и имеет относительно невысокую стоимость. Помимо этого, работы по устройству шахтного колодца легко могут быть сделаны своими руками. Запитывается он благодаря грунтовым водам с глубиной залегания 4-15 м.

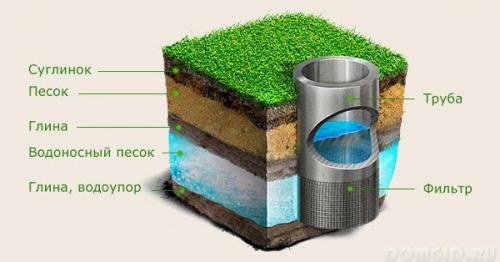

Устройство шахтного колодца довольно простое. Его конструкция представляет собой оголовок, расположенный над землей, а также сруб (для него обычно берут брус толщиной 25 см) или несколько железобетонных колец, находящихся в почве.

Шахту колодца необходимо углубить в водоносный слой на 3-4 метра. На дне этой водозаборной точки должны находиться слои песка, гравия и щебня, толщина каждого из которых составляет 20-25 см. В дальнейшем подобная подсыпка должна стать своеобразным природным фильтром для очистки воды. Многие хозяева для увеличения поступающего в колодец объема влаги проделывают отверстия в боковых стенах бетонных колец. Судя по их отзывам, это значительно увеличивает поступление воды. Далее на дно этой шахты устанавливается погружной насос.

Разумеется, то количество воды, которое сможет дать на участок колодец шахтного типа, заранее рассчитать невозможно. Определиться с объемами жидкости можно будет уже после его постройки. Для этого устанавливают количество воды, которое поступило в колодец самотеком, а после выкачивания насосом определяют время его наполнения до прежнего уровня.

Водопровод для полива огорода. Разборная схема: плюсы и минусы

Главная отличительная черта разборной конструкции – необходимость в ежегодном монтаже и демонтаже. Весной детали необходимо собрать, осенью – разобрать, затем все трубы, трубки, шланги и фитинги почистить, вымыть, высушить и положить в сухое помещение.

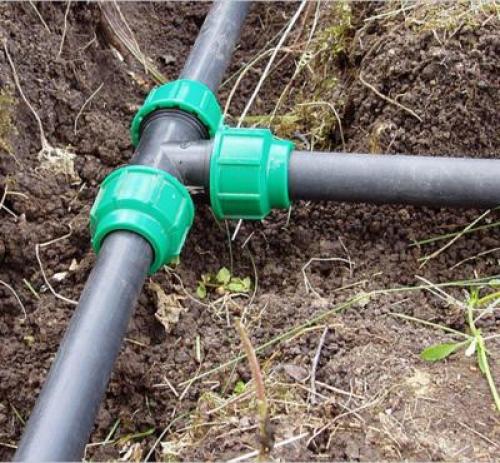

Сборка выполнена из пластиковых труб, соединенных фитингами, гибких шлангов и наконечников для удобства полива; регулировка напора производится с помощью кранов

Временный разборный водопровод собирается и разбирается по принципу детского конструктора: необходимо взять детали, подходящие по размерам, и соединить их в конструкцию, обеспечивающую перемещение воды от источника к месту полива.

Простота монтажа и бюджетная стоимость сделали систему популярной: в супермаркетах появилось множество готовых предложений от различных производителей.

Элементы поливочной системы чаще всего продаются по отдельности, но продавец-консультант может по готовому проекту подобрать необходимые детали – от труб и фитингов до насоса. Есть и полноценные комплекты, предназначенные для капельного полива, технологии достаточно новой, но уже имеющей постоянных поклонников.

Устройство системы капельного полива в теплице: источником воды является накопительная металлическая емкость (бочка), установленная на высоте 1 м, по мере надобности гибкие шланги присоединяются посредством крана

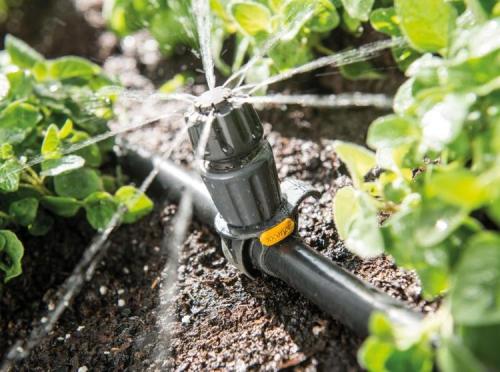

Капельное орошение происходит благодаря регулируемой подаче воды по гибким шлангам с маленькими отверстиями, расположенными около корневой системы растений. Преимуществом является дозированная подача и экономия воды, при которой растения получают необходимое количество влаги.

Преимуществами любого разборного вида являются:

быстрый монтаж и демонтаж;
сборка, не требующая специальных знаний;
оперативный ремонт;
бюджетная стоимость.

Есть и недостаток – необходимость в сборке/разборке. Многим не нравится нахождение шлангов на поверхности. Они мешают передвижению и портят внешний вид участка, но если продумать аккуратное, замаскированное расположение гибких шлангов (вдоль дорожек, по краям газонов или грядок), проблема будет решена.

Подземный водопровод своими руками. Водопровод на дачном участке от скважины своими руками 5 3

Обеспечение частного дома или дачного участка водой – один из основных аспектов комфортной жизни человека. Полноценное водоснабжение и правильное водоотведение позволяют решить ряд бытовых вопросов, а также дают возможность использовать все блага цивилизации: стиральную и посудомоечную машинку, различную сантехнику.

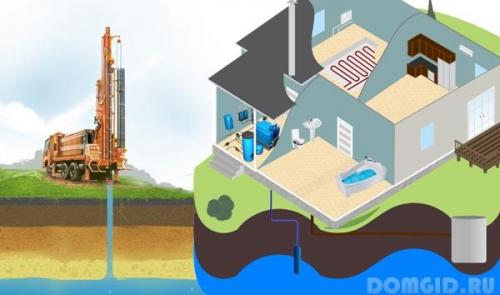

Наиболее распространенный способ водоснабжения – подача воды из скважины. Рассмотрим основные этапы обустройства водоснабжения дома и практические рекомендации, обеспечивающие надежность и стабильность работы водопроводной системы.

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.

Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются, так как отсутствуют коммунальные платежи за использованные кубометры воды.

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

качество воды лучше, чем в колодце или централизованной магистрали;
скорость обустройства скважины (2-3 дня);

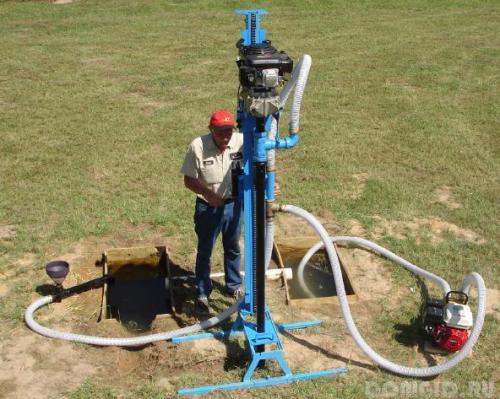

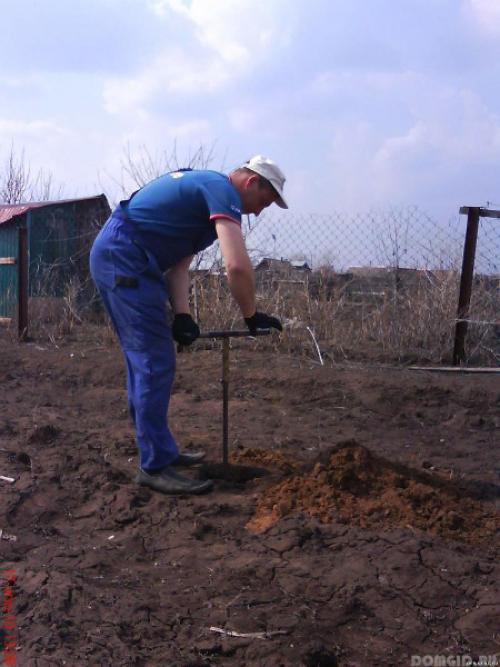

пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

невысокая производительность – около 1,5 м3/час;
срок эксплуатации – до 10 лет;
вода может содержать примеси;
нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

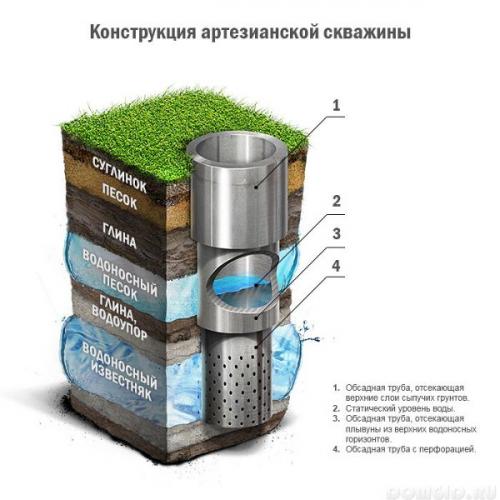

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

высокая производительность – около 10 м3/час;
неограниченный запас известковых вод;
срок эксплуатации – около 50 лет;
высокое качество воды;
вода подается под большим давлением.

Недостатки артезианской скважины:

необходимость согласования проекта и получения разрешительных документов;
высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

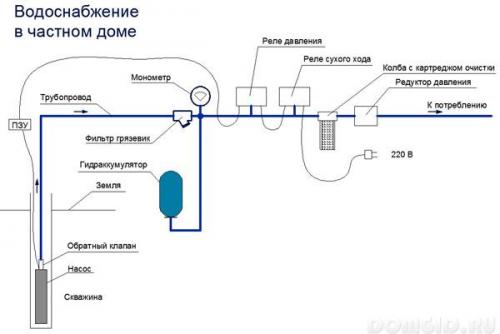

Схема водоснабжения частного дома включает следующие элементы.

Скважина – источник воды.

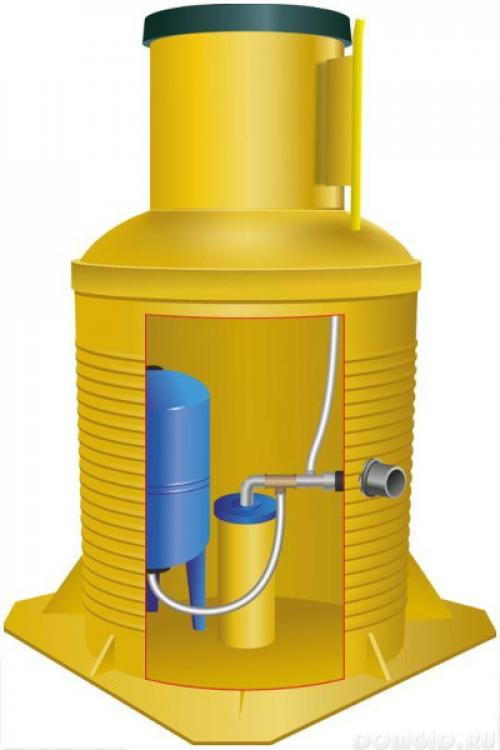

Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.

Автономная насосная станция или глубинный насос для забора воды из скважины.
Обратный клапан препятствует движению воды в обратном направлении.

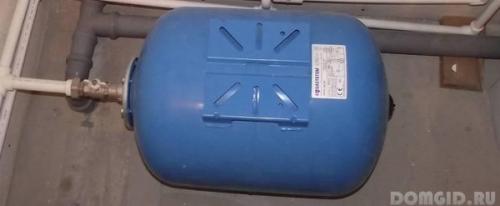

Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.

Водоочистные фильтры:

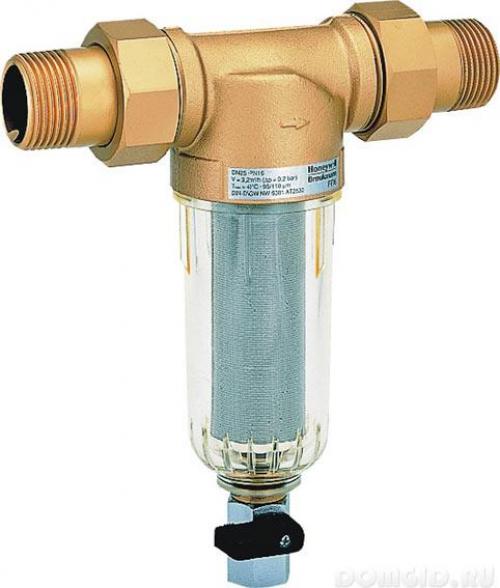

фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Манометр используется для контроля давления в системе водоснабжения. Необходим для настройки реле давления.

Реле давления – включает и отключает электропитание насоса. В реле настраивается порог минимального и максимального давления: при низком давление реле замыкает контакты – насос включается в работу, при высоком – контакты размыкаются.

Реле сухого хода отключает насос от электропитания, если вода в скважине закончиться.

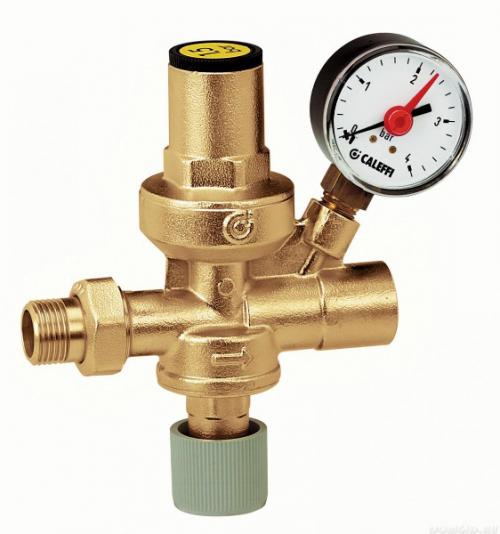

Редуктор давления нужен для того, чтоб на выходе поток воды имел максимальное давление. По сути, это стабилизатор давления, который «сглаживает» нижний и верхний пороги давления.

ПЗУ – пускозащитное устройство, необходимое для запуска и постепенного разгона до максимальной частоты вращения.

Устройство водопроводной системы частного дома можно разделить на три блока:

Система водозабора.
Дворовая магистраль.

Летний водопровод это. Особенности устройства летнего водопровода на даче

Поверхностный летний водопровод на зиму убирают в сухое теплое помещение

Летний водопровод на даче из полипропиленовых труб имеет одно неоспоримое преимущество – низкая стоимость. Но на этом достоинства синтетического материала не заканчиваются. Еще один весомый плюс — не нужно заботиться о мерах по предупреждению замерзания воды с приходом холодов, нет необходимости закапывать строительные материалы глубоко в траншеи, а участки, расположенные на поверхности, утеплять разными способами.

Как правило, на стадии проектирования рассматривают два варианта монтажа водоснабжения.

Разборный или открытый водопровод

Это самый простой способ установки водоснабжения на дачном участке, трубы располагаются на поверхности почвы. Реализация проекта требует минимум финансовых и физических вложений, но имеет и недостатки. Основные из них:

С окончанием дачного сезона всю систему нужно разбирать и хранить в сухом теплом месте, а с приходом весны вновь собирать.
Если на участке продолжительное время отсутствуют хозяева, водопровод могут украсть.
Трубопровод, проложенный поверху, затрудняет перемещение по участку.

Пластиковые трубы и детали легко повредить острыми предметами.

Скрытый или постоянный водопровод

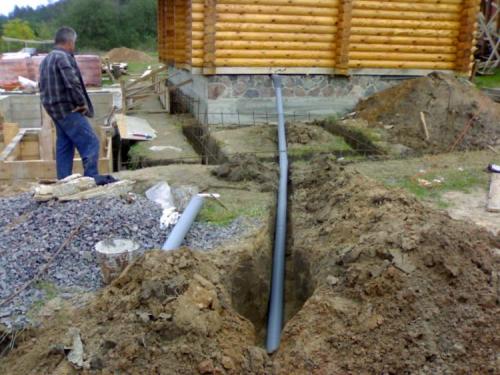

Для прокладывания системы водоснабжения выкапывают небольшие траншеи, несколько точек водозабора должны выходить на поверхность. Имеет намного больше преимуществ, в сравнении с предыдущим способом монтажа.

Постоянный водопровод не нуждается в ежегодной установке и демонтаже. Их практически невозможно украсть, но при проектировании и установке потребуется приложить больше усилий и потратить времени.

Трубы нужно прокладывать обязательно с небольшим уклоном, это позволит сливать воду без особых усилий перед наступлением холодов.

Водоснабжение дачи своими руками. Погружные и поверхностные устройства

Их выбор зависит от количества проживающих и их нужд. Важна протяженность коммуникаций и высота, на которую планируется их провести. Выбирать оборудование необходимо с запасом по мощности около 50 % — так ему не придется работать на пределе своих возможностей, и оно прослужит долго.

Два вида насосов для колодца для водоснабжения дачи

Погружной — устройство крепят не ближе 0,5 м от дна. Его удерживает трос. К корпусу подключены электрический провод и труба. При низком расположении нужно поставить фильтр, препятствующий попаданию песка и других крупных частиц, находящихся на дне. У некоторых моделей впускное отверстие находится сверху. Им фильтр не нужен. Возможно, потребуется дополнительная очистка на входе в основной трубопровод, так как устройства пропускают твердые частицы диаметром до 2 мм.
Поверхностный — корпус монтируют на поверхности, спуская в воду только шланг. Такая конструкция подходит для неглубоких резервуаров. Устройство не рассчитано на большой объем и применяется в основном для полива и хозяйственных нужд. Его можно использовать для небольшого летнего дома с баком на чердаке. Корпус должен быть защищен от влаги, иначе придется его прятать от осадков под металлическим козырьком.

Чтобы можно было одновременно включать несколько кранов, не боясь, что бак опустеет, следует установить погружное устройство. Средняя мощность — 24 л/мин. Ее хватит, чтобы поднять столб жидкости нужного объема на второй и даже третий этаж.

Приборы оснащаются манометрами, измеряющими давление. Можно установить датчик сухого хода — он отключает подачу при нарушении работы, например, при засоре или повреждении коммуникаций.

Разводка полипропиленовых труб на даче. Полипропиленовые трубы и фитинги

Теплоноситель в водяном контуре отопления сильно нагревается, в результате чего полипропиленовые трубы сильно удлиняются. Поэтому из простого полипропилена трубы для отопления делать нельзя, для этого используют специальный армированный полипропилен. Его армируют стекловолокном или алюминием.

За счет полипропиленовых труб горячая вода самотёком или с помощью электронасоса транспортируется от котла отопления к батареям, после чего поступает обратно. В процессе проектирования контура отопления нужно уделить внимание:

Диаметру труб. Чем он больше, тем меньше у труб гидродинамическое сопротивление, поэтому теплоноситель можно транспортировать на большие расстояния.
Материалу изготовления. Для сборки «тёплого пола» подойдут трубы из сшитого полиэтилена, для обвязки батарейного контура отопления можно использовать усиленные стекловолокном изделия, для обвязки котла необходимо использовать более устойчивую к высоким температурам трубу PPS. Обвязывать твердотопливный котел нужно металлическими трубами.
Протяжённости прямых участков. Полипропилен имеет один значительный минус — линейное расширение. В процессе нагрева участки трубопровода из него удлиняются, поэтому не нужно их жёстко крепить к стенам и полу на протяжённых ровных участках. Также надо предусмотреть в нужных местах специальные компенсационные петли.

Полипропилен используется практически во всех системах отопления. Он подходит для обустройства контура отопления с регистрами и для установки системы тёплого пола.

Полипропилен не подходит для систем с температурой нагрева теплоносителя более 95°C и с рабочим давлением больше 10 атм.

Водопровод из полипропиленовых труб. Монтаж трубопроводов из полипропиленовых труб

Прокладка полимерных трубопроводов с холодной и горячей водой начинается с подготовительных работ. Сначала продумывается расположение водоводов. Затем подготавливается специальный инструмент, приобретаются полипропиленовые трубы и соединительные элементы — фитинги.

Монтажные приспособления приобретаются в собственность или берутся в аренду. Основным специальным инструментом является паяльник. По возможности также рекомендуется обзавестись труборезом. Еще понадобится рулетка, маркер и гаечные ключи.

Последовательность

Монтаж полипропиленовых труб не требует особых действий от исполнителя. Хотя минимальные навыки работы с полипропиленом все же необходимы. В противном случае возникнут неприятности при эксплуатации водопроводной сети.

Монтаж выполняется в следующей последовательности:

отрезают отрезки труб требуемой длины;
удаляются с торцов деталей заусенцы;
подготавливаются нужные фитинги;
на паяльник устанавливаются насадки требуемого диаметра;
сварочный инструмент нагревается до температуры 260ºС;
соединяемые элементы вставляются и надевают на нагретые насадки;
полипропиленовые детали нагреваются расчетное время в зависимости от диаметра;
стыкуемые элементы снимаются с паяльника и быстро соединяются между собой.

Во время пайки труба вставляется в фитинг до упора без прокручивания. Затем соединение фиксируется в неподвижном положении минимум на 30 секунд в зависимости от толщины стенок деталей. Действие позволяет получить герметичный стык после отверждения нагретого полимера.

Особенности

Рекомендуется полипропиленовые трубы прокладывать строго в горизонтальном и вертикальном направлении. Когда линии ХВС и ГВС размещаются рядом друг с другом, необходимо трубопровод с холодной водой укладывать выше горячей магистрали.

Полипропилен имеет меньшую жесткость по сравнению со сталью. Поэтому установка пластиковых труб проводится с использованием большего числа крепежных узлов.

Рекомендуется кронштейны размещать через каждые 1500-2000 мм.

Водопровод на даче из пластиковых труб. Как сделать водопровод на даче из труб ПНД своими руками: существующие схемы

Водопроводные трубы из ПНД давно вытеснили традиционные стальные. Трубы из полиэтилена низкого давления пластичные, прочные, неприхотливые. Водопровод на даче из такого материала служит десятилетиями, а смонтировать его сможет любой начинающий мастер.

Преимущества полимерных изделий

Трубы и фитинги ПНД изготавливают из полиэтилена низкого давления. Популярность материал приобрел благодаря своей низкой стоимости и простоте монтажа. Для организации такого водопровода не нужно обладать особыми знаниями и навыками. Все соединяемые детали уже имеют резьбу, нужно только правильно подобрать комплектующие по размеру.

Важные преимущества ПНД для дачного водопровода :

стойкость к коррозии и биологическому воздействию;
безопасность для здоровья и окружающей среды;
небольшой вес и высокая пластичность изделий;
стойкость к гидроударам и ремонтопригодность;
низкий показатель теплопроводности.

Полиэтиленовые трубы укладывают в траншеи и на поверхности грунта . Усадка зданий во время паводков и подземных толчков никак не влияет на целостность водопровода из ПНД на даче и не несет угрозы его целостности.

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

Если полностью разобрать систему не представляется возможным, что бы избежать порчи труб в морозы, необходимо полностью слить воду и.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Летняя схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

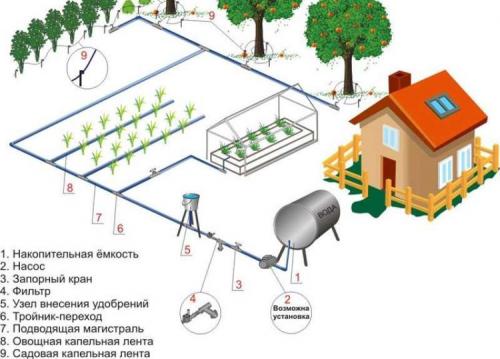

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка . На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника. Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана.

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода . Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

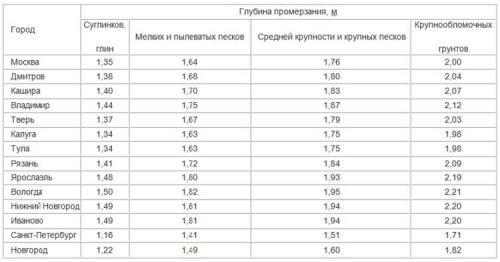

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры,.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы :

Базальтовые утеплители в виде готовых цилиндрических модулей.
Стекловолоконное полотно в рулонах . Потребуется докупить рубероид для защиты теплого слоя от намокания.
Пенополистерол . Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.
