Водопровод своими руками на даче. Погружные и поверхностные устройства

Их выбор зависит от количества проживающих и их нужд. Важна протяженность коммуникаций и высота, на которую планируется их провести. Выбирать оборудование необходимо с запасом по мощности около 50 % — так ему не придется работать на пределе своих возможностей, и оно прослужит долго.

Два вида насосов для колодца для водоснабжения дачи

Погружной — устройство крепят не ближе 0,5 м от дна. Его удерживает трос. К корпусу подключены электрический провод и труба. При низком расположении нужно поставить фильтр, препятствующий попаданию песка и других крупных частиц, находящихся на дне. У некоторых моделей впускное отверстие находится сверху. Им фильтр не нужен. Возможно, потребуется дополнительная очистка на входе в основной трубопровод, так как устройства пропускают твердые частицы диаметром до 2 мм.
Поверхностный — корпус монтируют на поверхности, спуская в воду только шланг. Такая конструкция подходит для неглубоких резервуаров. Устройство не рассчитано на большой объем и применяется в основном для полива и хозяйственных нужд. Его можно использовать для небольшого летнего дома с баком на чердаке. Корпус должен быть защищен от влаги, иначе придется его прятать от осадков под металлическим козырьком.

Чтобы можно было одновременно включать несколько кранов, не боясь, что бак опустеет, следует установить погружное устройство. Средняя мощность — 24 л/мин. Ее хватит, чтобы поднять столб жидкости нужного объема на второй и даже третий этаж.

Приборы оснащаются манометрами, измеряющими давление. Можно установить датчик сухого хода — он отключает подачу при нарушении работы, например, при засоре или повреждении коммуникаций.

Разводка полипропиленовых труб на даче. Полипропиленовые трубы и фитинги

Теплоноситель в водяном контуре отопления сильно нагревается, в результате чего полипропиленовые трубы сильно удлиняются. Поэтому из простого полипропилена трубы для отопления делать нельзя, для этого используют специальный армированный полипропилен. Его армируют стекловолокном или алюминием.

За счет полипропиленовых труб горячая вода самотёком или с помощью электронасоса транспортируется от котла отопления к батареям, после чего поступает обратно. В процессе проектирования контура отопления нужно уделить внимание:

Диаметру труб. Чем он больше, тем меньше у труб гидродинамическое сопротивление, поэтому теплоноситель можно транспортировать на большие расстояния.
Материалу изготовления. Для сборки «тёплого пола» подойдут трубы из сшитого полиэтилена, для обвязки батарейного контура отопления можно использовать усиленные стекловолокном изделия, для обвязки котла необходимо использовать более устойчивую к высоким температурам трубу PPS. Обвязывать твердотопливный котел нужно металлическими трубами.
Протяжённости прямых участков. Полипропилен имеет один значительный минус — линейное расширение. В процессе нагрева участки трубопровода из него удлиняются, поэтому не нужно их жёстко крепить к стенам и полу на протяжённых ровных участках. Также надо предусмотреть в нужных местах специальные компенсационные петли.

Полипропилен используется практически во всех системах отопления. Он подходит для обустройства контура отопления с регистрами и для установки системы тёплого пола.

Полипропилен не подходит для систем с температурой нагрева теплоносителя более 95°C и с рабочим давлением больше 10 атм.

Зимний водопровод на даче. Как правильно слить воду

Итак, чтобы в наше отсутствие на даче зимой вода не замерзла в трубах и не повредила водопровод и отопление, наша задача — полностью слить ее:
Из систем и приборов : освобождаем от воды все, что подвержено риску промерзания, в первую очередь — подводящий водопровод, систему отопления, водонагревательные приборы. Не забудьте о насосе или насосной станции, сливных и расширительных бачках и фильтрах для воды.
Из сантехники и бытовых приборов : стиральной машины, душевой кабины. Краны специалисты советуют оставлять в открытом или полуоткрытом положении.

«Колено» сантехническое — что делать с ним?

Особого внимания потребует жидкость в коленах раковин, ванн, душевых кабин и унитаза. Ни в коем случае не осушайте их, выкачивая водяную пробку! Одно из ее главных предназначений – препятствовать проникновению в дом ароматов, царящих в системе канализации. Авторы, дающие на форумах советы подобного рода, уверяют, что их септики не пахнут. Уж позвольте в этом усомниться!
Есть у меня знакомые, которые сочли откачку жидкости из канализационных колен единственно правильным методом сохранения сантехники. Всю зиму их домик не топился. А весной, прежде чем мы смогли войти внутрь, пришлось устроить сквозное проветривание минимум на час. Я уж молчу об ужасных запахах, пропитавших стены и обивку мебели…
Так что же делать с водой в коленах? Многие дачники советуют заливать туда антифриз (тосол) или «незамерзайку» — жидкость для омывания стекол. Тут, конечно, каждый решает сам, что ему выбрать, но я бы не рекомендовала использовать ни одно из этих средств. В разной степени, но все они токсичны и небезопасны для человека. Вы же планируете ездить зимой на дачу не единожды, так зачем подвергать себя риску и вдыхать ядовитые испарения?
Попробуйте старинный народный метод — концентрированный солевой раствор (разводите в теплой воде обычную поваренную соль до тех пор, пока она не перестанет растворяться) – 3 л на 1 колено. Действует безотказно, экологически чистый метод, настоятельно рекомендую!
Повторю: все манипуляции по сливу воды придется производить зимой каждый раз, когда вы покидаете дачу.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/prokladka-i-ustroystvo-postoyannogo-vodoprovoda-na-dache-letniy-vodoprovod-svoimi-rukami

Водопровод на даче из пластиковых труб. Особенности планирования дачного водопровода

Постройка водопроводной системы на дачном участке всегда бывает сложнее, чем, если бы делать водопровод для жилого дома или гаража. Основная проблема заключается в том, что формально потребуется построить три ветки:

Водопровод с питьевой водой для дачного домика;
Стационарная водопроводная система для подведения технической воды в домик и к точкам полива на грядках;
Времянка или переносная система труб и шлангов для подключения капельного и душевого полива грядок, кустарников и деревьев.

Для каждой из систем можно подобрать свой вариант пластиковых труб, наиболее подходящий для поставленной задачи. Кроме того, немаловажное значение имеет цена на пластиковые трубы для водопровода на даче. К примеру, если попытаться составить схему водопровода для дачного домика, то станет понятным, что в этом случае на все про все уйдет не более 20 м труб с тремя точками потребителей — для кухни, душа и туалета.

Такой водопровод можно легко собрать своими руками из полипропиленовых труб. Вся затея с обустройством водопровода в дачном домике обойдется максимум в 150-200 долл., при условии подключения к централизованной системе водоснабжения или к уже построенной скважине с насосом и выводом.

Если попытаться по той же схеме собрать водопровод поливной системы, то затраты только на приобретение и сборку пластиковых труб могут возрасти в несколько раз. Например, для стандартного дачного участка в 6 соток общая длина уложенной в грунт магистрали составляет не менее 100 метров погонных, соответственно, цена поливной ветки водопровода из полипропилена возрастет как минимум в 2-3 раза. К этой схеме стоит добавить систему шланговых поливалок и капельное орошение, например, для теплицы или грядок под пленкой.

К сведению! Грамотно спланированный и построенный пластиковый водопровод способен выдержать 10-15 лет эксплуатации без капремонта и обслуживания.

Система дачного полива, собранная из резиновых шлангов и стальных труб, при более высокой стоимости постройки служит примерно вдвое меньше, поэтому реальной альтернативы использованию пластика нет.

Типовое устройство дачного пластикового водопровода приведено на схеме. Как правило, подвод воды к грядкам выполнялся в виде нескольких параллельных трубопроводов диаметром 20 мм, которые подключались в виде «гребенки» к основной напорной магистрали, сечением 40-50 мм.

Для обеспечения снабжения поливной водой достаточно одной напорной поливной и одной питающей магистрали для подвода в дом и наполнения резервуара капельного орошения.

Водопровод на даче из колодца. Серпуховский район

Водопровод на даче из колодца устроен достаточно просто и сделать его можно самостоятельно. В этой статье мы опишем основные этапы работ по водоснабжению дачи из колодца своими руками и дадим некоторые советы по выбору оборудования для водоснабжения дачи из колодца. Следует отметить, что сам по себе колодец – это наиболее подходящий резервуар для хранения и использования воды на даче. Он дешевле скважины в монтаже, обслуживании и установке оборудования. Вода в колодце отстаивается и его легко почистить, если вы им давно не пользовались. Оборудование колодца можно смонтировать самостоятельно, в то время как обвязка скважины требует более высокой квалификации.

Водопровод дачи из колодца, который мы опишем ниже может работать с любым уровнем грунтовых вод и практически с любым количеством колец. Он состоит из двух систем – системы подачи воды из колодца в дом (система водоснабжения из колодца) и системы распределения воды внутри дома (система разводки воды внутри дома). Обе системы имеют возможность полного слива воды и вы можете оставить вашу дачу без отопления на зиму. В то же время можно приехать зимой на дачу, заполнить систему элементарными действиями и она снова будет работать.Система водоснабжения из колодца состоит из погружного насоса, напорной магистрали от колодца в дом, гидроаккумулятора внутри дома, реле давления насоса и запорной арматуры. Рассмотрим все компоненты системы водоснабжения в отдельности. 1. Погружной насос. Чтобы сделать водоснабжение дачи из колодца самостоятельно, необходимо грамотно подобрать насос. Для водопровода из колодца мы рекомендуем устанавливать и монтируем сами только погружные насосы, которые обладают рядом преимуществ перед остальными насосами. Дело в том, что погружной насос толкает воду перед собой. Чем больше насосных колец в насосе, тем большее давление он может создать и прокачать большее количество воды в единицу времени, которое называется расходом. Для дачи нормальным запасом давления, создаваемого колодезным насосом являются 6 атмосфер. Большее давление уже перебор, а меньшее может отразиться на производительности системы. Погружные насосы работают бесшумно, так как они все время находятся в воде. Мы рекомендуем устанавливать маслонаполненные насосы, двигатель которых охлаждаются безопасным для здоровья маслом, а масло, в свою очередь, охлаждает вода через специальную прокладку. Такие погружные насосы служат дольше насосов с сухим ротором и могут работать под нагрузкой более длительное время. В этих насосах конденсатор стоит в отдельном блоке вместе с предохранителем в помещении, а к блоку идет четырехжильный кабель. Забор воды в таких насосах происходит из середины, поэтому они меньше подвержены засорению песком и выходу из строя.

Водопровод на даче из бака. Дачный водопровод

Дано:

По участку или по его границе проходит летний водопровод;
Вода для полива подается по нему два-три раза в неделю;
Нам необходимо обеспечить непрерывную и круглосуточную подачу воды в дачный дом.

Врезка в дачный водопровод

Узнать больше о том, как выполнить монтаж водоснабжения на даче, вам позволит

Схема с самотечным водопроводом

Очевидное решение проблемы — накопительная емкость. Если установить ее под потолком жилого этажа или на чердаке, то вода будет поступать к точкам водоразбора самотеком.

Плюс: полная энергонезависимость такой схемы водоснабжения.

Минусы:

Напор, ограниченный высотой бака над точкой водоразбора;

Справка: для работы бытовой техники, подключенной к водопроводу, требуется избыточное давление. Например, проточный водонагреватель просто-напросто откажется включать ТЭНы, если в водопроводе меньше 0,3 кгс/см2 (что соответствует напору в 3 метра).

Необходимость утепления чердака или сброса бака в холодное время года;
Большая нагрузка на перекрытие при значительном объеме емкости. Если вам необходим запас воды в 3-4 кубометра, ставить бак соответствующего размера на деревянное перекрытие — очень сомнительная идея.

Объем бака и его масса с водой ограничены прочностью деревянного перекрытия

Реализация:

Ввод водоснабжения от дачного водопровода заводится в накопительную емкость максимально близко к ее крышке и комплектуется заливным поплавковым клапаном (таким же, какие ставятся в бачки унитазов);
Водопровод врезается в дно бака или в боковую стенку максимально близко к дну. Врезку стоит укомплектовать краном или вентилем: тогда для ремонта смесителя в доме не придется сбрасывать всю воду из емкости;
При подаче воды в дачный водопровод бак набирается, после чего ввод перекрывается поплавковым клапаном. В водопровод вода поступает самотеком при открытии любого крана.

Емкость на чердаке и самотечный водопровод

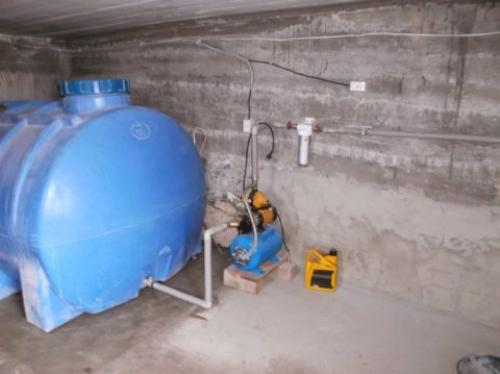

Схема с емкостью и насосной станцией

Такая организация водоснабжения загородного дома позволяет создать практически любой запас воды.

У схемы есть два отличия от предыдущей:

Накопительный бак устанавливается на улице, в подполе или подвале дома. Установка на грунт позволяет владельцу не думать о прочности перекрытий;
Для подачи воды в водопровод к емкости подключается насосная станция — поверхностный насос с гидроаккумулятором и датчиком давления. При падении давления в гидроаккумуляторе насос включается и доводит его до верхнего заданного пользователем значения.

Насосная станция подает воду из установленной в подвале накопительной емкости

Заметьте: гидроаккумулятор насосной станции сглаживает скачки давления при включении/выключении насоса и делает эти включения-выключения куда более редкими.

Как рассчитать объем бака для водоснабжения? Инструкция довольно очевидна: он равен произведению суточного расхода на максимальный промежуток между включениями дачного водопровода.

Подсказка: в общем случае расход воды на хознужды рассчитывается исходя из нормы в 200 литров в сутки на одного человека. Скажем, если на даче постоянно живут двое, а вода подается по графику два раза в неделю, накопительная емкость не должна быть меньше 200(расход в сутки на человека)х2(количество проживающих)х4(пауза в сутках между днями подачи воды)=1600 литров.

Структура расходов воды на хознужды

Какие емкости использовать в качестве накопительных?

Пластиковые баки для питьевой или хозяйственной воды. При установке на улице лучше предпочесть синий или черный бак: непрозрачные стенки исключат цветение воды под действием солнечного света.

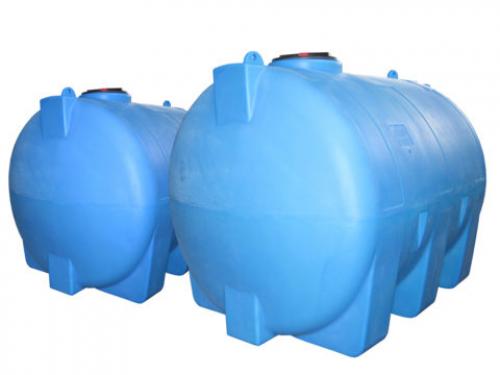

Горизонтальные емкости для питьевой воды

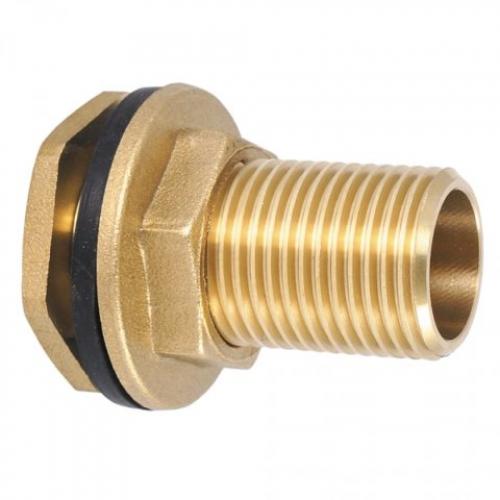

Нижняя врезка уже, как правило, сделана производителем — над дном бака всегда устанавливается латунный патрубок под сливной кран. Отверстие под заливной клапан высверливается любым сверлом и расширяется до нужного размера острым ножом. Затем в него вкручивается латунная врезка с гайкой и резиновыми прокладками.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/iz-kakih-trub-sdelat-vodoprovod-na-dache-kakie-budut-truby

Подземный водопровод своими руками. Водопровод на дачном участке от скважины своими руками 5 3

Обеспечение частного дома или дачного участка водой – один из основных аспектов комфортной жизни человека. Полноценное водоснабжение и правильное водоотведение позволяют решить ряд бытовых вопросов, а также дают возможность использовать все блага цивилизации: стиральную и посудомоечную машинку, различную сантехнику.

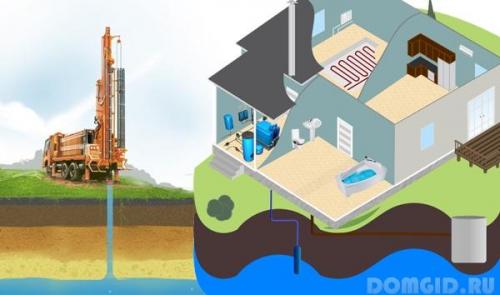

Наиболее распространенный способ водоснабжения – подача воды из скважины. Рассмотрим основные этапы обустройства водоснабжения дома и практические рекомендации, обеспечивающие надежность и стабильность работы водопроводной системы.

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.

Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются, так как отсутствуют коммунальные платежи за использованные кубометры воды.

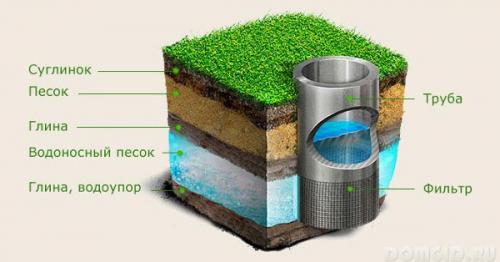

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

качество воды лучше, чем в колодце или централизованной магистрали;
скорость обустройства скважины (2-3 дня);
пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

невысокая производительность – около 1,5 м3/час;
срок эксплуатации – до 10 лет;
вода может содержать примеси;
нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

высокая производительность – около 10 м3/час;
неограниченный запас известковых вод;
срок эксплуатации – около 50 лет;
высокое качество воды;
вода подается под большим давлением.

Недостатки артезианской скважины:

необходимость согласования проекта и получения разрешительных документов;
высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

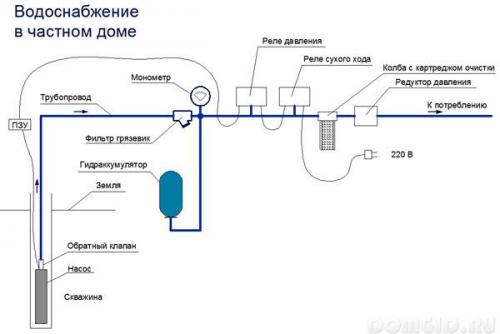

Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

Скважина – источник воды.
Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.

Автономная насосная станция или глубинный насос для забора воды из скважины.
Обратный клапан препятствует движению воды в обратном направлении.

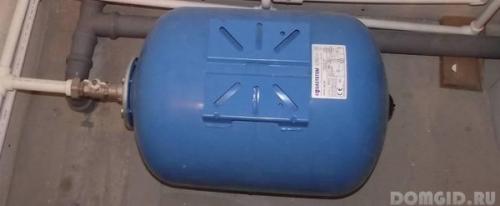

Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.

Водоочистные фильтры:

фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Манометр используется для контроля давления в системе водоснабжения. Необходим для настройки реле давления.

Реле давления – включает и отключает электропитание насоса. В реле настраивается порог минимального и максимального давления: при низком давление реле замыкает контакты – насос включается в работу, при высоком – контакты размыкаются.

Реле сухого хода отключает насос от электропитания, если вода в скважине закончиться.

Редуктор давления нужен для того, чтоб на выходе поток воды имел максимальное давление. По сути, это стабилизатор давления, который «сглаживает» нижний и верхний пороги давления.

ПЗУ – пускозащитное устройство, необходимое для запуска и постепенного разгона до максимальной частоты вращения.

Устройство водопроводной системы частного дома можно разделить на три блока:

Система водозабора.
Дворовая магистраль.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/letniy-vodoprovod-svoimi-rukami-kolodec

Водопровод на даче для полива. Трубы ПНД

Чаще всего для водопровода на даче используют трубы ПНД — полиэтилена низкого давления. Они привлекательны тем, что могут собираться без всяких дополнительных устройств. Фитинги для сборки водопровода ПНД имеют резьбу и просто закручиваются руками.

Трубы ПНД для водопроводов выпускаются в бухтах или отрезками (зависит от диаметра)

Чем же так хороши полиэтиленовые трубы ПНД, что они почти вытеснили металлические? Кроме удобного монтажа есть еще целый ряд плюсов:

При соблюдении правил эксплуатации срок службы — 50 лет. Пока эта цифра не проверена, но она впечатляет.
Они не гниют, не ржавеют, стойки к химическим средам.
Эксплуатироваться могут при температурах до -60°C.
При замерзании воды в них они не лопаются — растягиваются, потом после оттаивания принимают прежние размеры.
Внутренняя поверхность у них идеально гладкая. Для водопровода это важно по двум причинам: меньше потери давления при транспортировке и на стенках не скапливаются отложения, их просто сносит потоком.
С их помощью сделать водопровод на даче своими руками очень просто, так же, как и вносить изменения потом.
Использовать трубы ПНД можно для устройства летнего и зимнего водопровода.
Удобные способы сборки: сваркой или на компрессионных (резьбовых) фитингах.

Недостатки есть, но их немного:

плохо переносят нагрев (кроме труб из сшитого полиэтилена) потому используются только для транспортировки холодных сред;
если сравнивать с металлом, обладают более низкой прочностью — ходить по ним нельзя.

Трубы ПНД можно сваривать специальным аппаратом, а можно соединять с помощью компрессионных фитингов. Для дачного водопровода куски трубы, тройники, переходники соединяются при помощи резьбовых соединений. Хоть и кажется такое соединение ненадежным, выдерживать оно может гораздо больше, чем 2-4 Атм, которые вы по-максимуму можете создать. Результаты проведения испытаний соединений на резьбовых фитингах смотрите в

Для водопровода подходят трубы ПНД, на которых нанесены голубые линии. Они предназначены для холодной воды. Если линии желтого цвета — использовать для подачи воды их нельзя — они предназначены для газа. В их составе имеются специальные добавки, которые делают воду непригодной.

Есть несколько градаций по рабочему давлению:

Л — легкие, выдерживают до 2,5 атм;
СЛ — средне-легкие — до 4 атм;
С — средние — до 8 атм;
Т — тяжелые от 10 и выше.

Для монтажа наружного (уличного) водопровода на даче используют трубы ПНД класса С и СЛ, диаметрами 32 мм, 40 мм и 50 мм. При выборе нужно еще определиться с плотностью.

Есть еще три марки полиэтилена: ПЭ 63, 80, 100. Эти цифры означают плотность. Чем более плотный материал, тем прочнее изделия, но и выше цена. Например, один погонный метр 32 мм трубы из ПЭ 80 стоит от 4$ (и больше в зависимости от толщины стенки). Такого же диаметра, но из ПЭ 100 уже от 7$ за погонный метр.

Нужна ли высокая плотность при устройстве водопровода на чаче? Наверно, да. За счет более высокой плотности стенки трубы делают более тонкими, что снижает их вес. Если вода на даче достается из скважины или колодца, вес может быть важным фактором — меньше будет проблем с закреплением опущенной вниз трубы.
