РАЗВОДКА труб в ванной комнате. Скрытый

РАЗВОДКА труб в ванной комнате. Скрытый

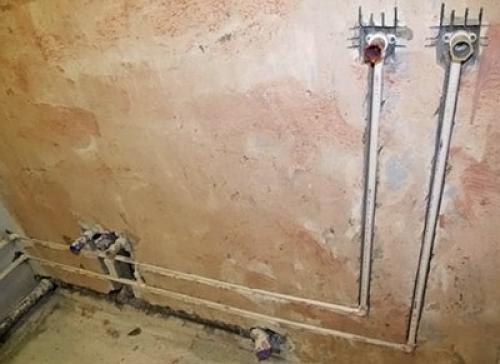

Для скрытой прокладки труб в ванной комнате можно использовать штробы – небольшие углубления в стене, диаметр которых немного больше диаметра размещаемых труб. Скрытая прокладка также включает в себя укладку труб в стяжку, что предполагает размещение слоя бетонного раствора поверх полипропиленовых труб.

Каналы для труб необходимо вырезать, что занимает много времени. Прежде чем приступить к работе, начертите на стене линии, где будет производиться прокладка, и определите точный размер полостей для труб.

Эта альтернатива имеет неоспоримое преимущество с точки зрения эстетики. Коммуникации полностью скрыты. Выводы труб, например, канализационных или водопроводных, устанавливаются на стенах или на полу. Трубы невозможно случайно повредить.

Ниже перечислены существенные недостатки этого метода:

Теперь рассмотрим скрытый монтаж более подробно. Начнем с того, что это не всегда осуществимо. Штробы можно делать только в частных домах из монолитных блоков или кирпича, а также в квартирах с открытой планировкой. В последнем случае стены толще. Во всех остальных обстоятельствах могут возникнуть несоответствия со строительными нормами и правилами.

Несущие конструкции испытывают значительные нагрузки. Штробы значительно ослабляют их. Это допустимо для толстых стен. Иначе обстоит дело с обычными стенами, которые часто используются в стандартных строениях. При монтаже скрытых трубопроводов необходимо обеспечить легкий доступ к коллектору и счетчикам, а также добавить смотровые люки.

Разводка полипропиленовых труб в ванной. Разводка труб: медная, пластиковая, металлопластиковая

В советское время все коммуникации были стальными и чугунными. Но сегодня в моду вошли медные, пластиковые и металлопластиковые варианты. Рассмотрим каждый в отдельности:

• Медная разводка труб в ванной конечно хороша, но многие сантехники не рекомендуют этот вариант. В месте подсоединения к металлическому стояку может возникнуть гальваносвязь — медь быстро окислится. Многие жиры могут вступить в контакт с медью — это сказывается на пропускной способности. Кроме того, медные соединения, в основном, нужно паять. Есть трубы с резьбовым или фланцевым соединением, но они очень дорогие и доступны немногим.
• Разводка пластиковых труб в ванной выполняется, в основном, с применением двух материалов – поливинилхлорида и полипропилена. Первый годится только для проводки канализации и подключения холодной воды. Горячая жидкость может покоробить их. Из этого материала выполняют сантехнические детали для слива: тройники, угольники (90, 235 град.) и прочее. Разводка труб в ванной из полипропилена применяется в системе водопровода для жидкости любой температуры. Они выполняются с толстыми стенками, поэтому способны противостоять горячей воде. Их отмечают синей и красной продольными полосами.
• Лучше всего разводка металопластика. Между двумя слоями пластмассы проложена алюминиевая фольга, поэтому трубы могут применяться с любыми целями. Но они стоят дорого, поэтому в основном используются в системах отопления.

Правильная разводка труб в ванной и туалете. Подготовительный этап

Этот этап самый важный, так как предусматривает составление плана, где показана расстановка всей сантехники. Это позволяет оценить весь предстоящий объем работ и подобрать необходимые материалы. Оттого насколько правильно выполнена разводка труб ванной комнате зависит комфорт помещения и удобство пользования каждым элементом трубопроводной системы.

Для начала нужно создать чертеж, где указать количество и расположение всех приборов сантехники: сколько установлено раковин (если ванная комната большая), есть ли душевая кабинка, стиральная машина, предусмотрен ли смеситель для ванны. Это позволит определиться с количеством труб и фитингов. Если туалет разделен на два помещения, то разводка должна производиться своими руками в обеих частях санузла одновременно.

После составления наглядного плана ванной комнаты можно переходить к его реализации. Особых сложностей здесь не предвидится, так как разводка может быть осуществлена лишь двумя способами:

Открытая разводка трубСкрытая разводка труб. После штукатурки стен такая разводка труб в ванной будет не видна глазу

Открытый способ подразумевает расположение коммуникаций в ванной с наружной стороны. С эстетической точки зрения, все выглядит не очень привлекательно, даже если трубы будут пролегать у самого пола. Скрытый монтаж своими руками в этом плане лучше, так как все коммуникации скрыты от глаз, что не портит общий дизайн. Только есть и обратная сторона – требуется много сил и времени.

Разводка труб в ванной поверх плитки. Можно ли прятать трубы в стены?

Собираемся делать капитальный ремонт в ванной комнате, т.е. соединять ванную с туалетом. Хотелось бы эстетики, конечно. Но настораживает тот факт, что придется куда-то прятать все трубы. Знакомые, не мудрствуя, просто их замуровали в стены. А мне кажется – так нельзя. Подскажите, пожалуйста, кто как поступил с разными трубами в ванной? Если можно – объясните, пожалуйста, как и почему вы это сделали? Спасибо!

Материалы по теме

Сейчас очень модно и распространено ставить полипропиленовые трубы или металлопластик. но жена где-то вычитала, что якобы они (пластик) от взаимодействия…

Столкнулся с проблемой, дом построен 20 лет назад, с применением не чугунных, а для того времени уже современных пластиковых труб….

Столкнулся с такой проблемой:в туалете хочу поменять старые (чугунные) трубы на пластик.Но мне сказали что чугунний лопается при ударе,а мне…

santa :

Если металлические трубы с горячей и холодной водой расположены слишком близко друг к другу, то надо их изолировать друг от друга, например пенопластом. А если вы поменяете трубы на пластиковые, то проблем не возникнет вообще. Но в любом случае нужно делать так, чтобы к трубам был хотя бы небольшой доступ.

belo4ka :

У нас в ванной комнате все соединения сделаны из гнущихся труб. И прятать мы их не стали. Но моя сестра трубы “спрятала”. Для этого на стене они повесили шкафчик, в котором и были все трубы. Они их все там соединили. Шкафчик не выполняет никакой “работы”. Просто смотрится, как дизайн интерьера.

55Rosa :

Первый сантехник сделал мне полипропиленовые трубы и их закрыли плиткой,не считая,конечно,коллекторного шкафа с кранами,фильтрами,редукторами.С трудом уговорила их на большую,чем они предлагали дверцу.
Через года полтора трубы потекли.Понять где невозможно((((((((
Ломать плитку с порушенным здоровьем и опустошенным после ремонта кошельком не представлялось и во тяжелом сне))
Слава Богу,что я не согласилась заделывать плиткой под ванной,а установила стеклянный экран с раздвижными стеклами.
Теперь у меня вся разводка поверх плитки – трубы Wirsbo PEX-A.
Все это очень деликатно сделано и мне по барабану,что за стиралкой(она стоит под раковиной)проходят трубы и стоки к ванне.Зато очень спокойно.
По моему опыту нет ничего страшнее плиточника в родной квартире)))))))))

wlada :

У меня ванна не совмещена с туалетом, а увеличена за счет коридора. Выломали внутреннюю коробку и поставили новую стенку. Чтобы туалет не получился длинный и узкий, отгородили нишу и присоединили ее к ванной. Вывели туда все трубы и стояки, затем из пластиковых панелей сделали фальш-стену с люком 40*70. Там все краны. На эту фальш-стену повесили водонагреватель, а в нишу еще встала стиральная машина на постамент. Под ванной тоже сделаны люки. Есть доступ под ванну: убрать разные принадлежности или отремонтировать трубу.

dongan :

Я бы не рекомендовал прятать трубы наглухо в стену. В случае прорыва трубы Вы будете стену долбить, да и повреждение трубы Вы определите только когда вода зальет соседей. Можно закрыть трубы стеновыми панелями (в магазинах их полно можно выбрать водостойкие). Панели всегда можно открутить.

ermoha :

Не в коем случае это делать нельзя, вобще в законе о ЖКХ есть правила, что все разводящие коммуникации в квартире должны быть свободными для доступа, представьте себе что у вас побежала труба и вы совсем недавно все трубы спрятали за кафельной плиткой и естественно сантехник придя к вам домой обязательно вам скажет необходимо убирать плитку, соответствующая ваша реакция как же не охота, вот только недавно положили новую плитку, так что не советую, если захотите возложить ответственность на ЖКХ за не принятые меры по устронению течи в трубе, то эти притензии по закону не будут правомочными так как вы не обеспечили свободный доступ к коммуникациям вашей квартиры

BUJHM :

МОЖНО — НО С УМОМ… ЕСТЬ НЕСКОЛЬКО ВАРИАНТОВ УСТРОЙСТВ ПОТАЙНЫХ КАНАЛОВ ДЛЯ ТРУБ.. НО НИКОГДА НЕЛЬЗЯ ЗАБЫВАТЬ ОДНО ЗОЛОТОЕ ПРАВИЛО САНТЕХНИКИИ…– ВСЕ ТРУБЫ НАХОДЯТСЯ В ПОСТОЯННОМ ДВИЖЕНИИ ИЗ-ЗА ДАВЛЕНИЯ И ЛИНЕЙНОГО РАСШИРЕНИЯ ИЛИ С УЖЕНИЯ.. ПОЛИПРОПИЛЕНОВЫЕ ТРУБЫ ИМЕЮТ РАСШИРЕНИЕ И УДЛИНЕНИЕ ДО 10 %.. ПРИ ЖЕСТКОЙ ЗАМУРОВКЕ ТРУБ В СТЕНАХ ИЛИ ПОЛАХ ОНИ И ЛЮБЫЕ ДРУГИЕ ТРУБЫ БЫСТРО ПРИХОДЯТ В НЕГОДНОСТЬ . ПРИ ПРОКЛАДКЕ ТРУБ НЕОБХОДИМО ИСПОЛЬЗОВАТЬ П — ОБРАЗНЫЙ КОМПЕНСАТОР … МЫ ВСЕГДА ЕГО ДЕЛАЕМ И НА СТОЯКАХ И ЛЕЖАКАХ.. НА ТРУБЫ ОДЕВАЕМ ПОРОЛОНОВЫЙ ФУТЛЯР.. И СПОКОЙНО ЗАДЕЛЫВАЕМ ТРУБЫ В СТЕНЫ…ФУТЛЯР СВЕРХУ ЗАМАЗЫВАЕТСЯ ШТУКАТУРКОЙ …ИЗ-ЗА МЯГКОГО ФУТЛЯРА ИЛИ КОМПЕНСАТОРА ТРУБЫ СПОКОЙНО РАБОТАЮТ… И ДАЖЕ ШТУКАТУРКА НЕ ЛОПАЕТСЯ..У МЕНЯ МНОГО ОЬБЕКТОВ НА КОТОРЫХ ТРУБЫ УЖЕ 10-15 ЛЕТ ЗАМУРОВАННЫ .

Собираемся делать капитальный ремонт в ванной комнате, т.е. соединять ванную с туалетом. Хотелось бы эстетики, конечно. Но настораживает тот факт, что придется куда-то прятать все трубы. Знакомые, не мудрствуя, просто их замуровали в стены. А мне кажется – так нельзя.

Сейчас очень модно и распространено ставить полипропиленовые трубы или металлопластик. Но жена где-то вычитала, что якобы они (пластик) от взаимодействия...

Я столкнулся с проблемой, дом построен 20 лет назад, с применением не чугунных, а для того времени уже современных пластиковых труб...

Я столкнулся с такой проблемой: в туалете хочу поменять старые (чугунные) трубы на пластик. Но мне сказали, что чугунный лопается при ударе, а мне...

Если металлические трубы с горячей и холодной водой расположены слишком близко друг к другу, то надо их изолировать друг от друга, например, пенопластом. А если вы поменяете трубы на пластиковые, то проблем не возникнет вообще. Но в любом случае нужно делать так, чтобы к трубам был хотя бы небольшой доступ.

У нас в ванной комнате все соединения сделаны из гнущихся труб. И прятать мы их не стали. Но моя сестра трубы "спрятала". Для этого на стене они повесили шкафчик, в котором и были все трубы. Они их все там соединили. Шкафчик не выполняет никакой "работы". Просто смотрится, как дизайн интерьера.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-prolozhit-truby-v-vannoy-komnate-svoimi-rukami-proektirovanie

Разводка труб в ванной высота. Высота вывода труб воды и канализации

В зависимости от угла уклона канализационной трубы:

• для трубы диаметром 100 мм — минимум 2 см на метр
• для трубы диаметром 50 мм — минимум 3 см на метр

На какой высоте выводится канализация для сантехнических приборов?

Для унитаза приставного 160-190 мм (в зависимости от производителя и модели) примерка по месту даст самый верный ответ.

В других случаях:

• для унитаза подвесного 220-240 мм от пола
• для душевой кабины с поддоном 60 мм
• для умывальника 500-550 мм
• для ванны 100-150 мм
• для кухонной мойки 300-400 мм
• для стиральной и посудомоечной машины 600-700 мм

Если по техническим причинам канализационные выводы для ванной(душевой кабины, унитаза) выполнены выше, то под ванной(душевой кабиной, унитазом) можно сделать подиум на необходимую высоту. Данный подиум, также может играть и декоративный характер.

Холодная и горячая вода выводится на высоте:

• для унитаза приставного 400-600 мм (в зависимости от подводки воды к бачку — нижней, боковой или задней) примерка по месту даст самый верный ответ
• для душевой кабины с поддоном 1200 мм от дна поддона, а душевые лейки — 2100-2250 мм (от низа лейки до дна поддона)
• для ванны 750-800 мм от пола
• для умывальника 550-650 мм
• для кухонной мойки 500-600 мм
• для стиральной и посудомоечной машины 700-750 мм

Расстояние между розетками вывода воды:

• для душевой кабины и для ванны 150 мм от центральных осей
• для умывальника и для кухонной мойки 100 мм (не так жестко привязаны, так как соединяются гибкими шлангами)

Ванна монтируется на высоте 600 мм, умывальник 850-900 мм. Данные размеры могут быть изменены и зависят от роста членов семьи. И за собой тянут корректировку остальных размеров (вывод розеток воды).

И не забывайте также, что уровень пола в туалетных и ванных комнатах должен быть на 15 — 20 мм ниже уровня пола в смежных помещениях либо помещения должны быть разделены порогом.

Желательно купить всю сантехнику до момента начала прокладки сантехнических коммуникаций. Это позволит упростить задачу сантехнику, а также снизит риски на ошибки.
