Прежде чем проектировать канализационную разводку, необходимо обратить внимание на некоторые особенности, которые могут быть помочь осуществить данный процесс максимально правильно и корректно.

В частном доме: одноэтажная и многоэтажная конструкции

Способ того, как правильно проводить разводку канализационных труб в частном доме. Напрямую зависит от нескольких факторов, таких как:

• количество этажей здания;
• количество жильцов;
• планировка этажей;
• наличие подвала и его глубина;
• уровень заглубления септика.

Самую простую разводку канализации в частном доме в виде самонесущей системы трубопроводов можно осуществить при отсутствии сложного рельефа, подвального помещения и сторонних коммуникаций на участке.

В противном случае дополнительно придется устанавливать фекальные напорные насосы.

В одноэтажном доме без мансарды разводка труб осуществляется по следующему принципу:

1. Кухня и санузел должны иметь общую стену, у которой монтируется вертикальный стояк. Чаще всего он располагается со стороны туалета или же ванной комнаты.
2. От самого дальнего сантехнического прибора к вертикальному стояку нужно провести магистральный трубопровод, наклоненный под углом 2 градуса.
3. В магистраль необходимо поочередно подключать остальные сантехнические приборы посредством использования сифона, вставляемого в тройник.
4. Главный трубопровод вместе с унитазом должен быть подключен к крестовине вертикального стояка.
5. Сантехнические приборы санузла или ванной комнаты нужно подсоединить к главной магистрали.

Вышеперечисленный перечень действий может помочь осуществить разводку канализационных труб в одноэтажном доме с минимальным количество соединений, небольшой высотой вспомогательной магистрали, выдержанным углом наклона и самотечным перемещением сточных вод.

Для того чтобы сделать жизнь людей более комфортной, иногда обустраивается несколько санузлов или ванных комнат.

Это увеличивает нагрузку на канализацию, что может потребовать установки дополнительных стояков.

В них обязательно необходимо предусматривать отрезки труб, в которых присутствуют ревизии, предназначенные для ремонта и обслуживания.

Увеличение количества этажей в доме приводит к дополнительным нагрузкам на канализационную сеть, вследствие чего разводка труб усложняется.

Схожие по функционалу помещения должны располагаться друг над другом. В многоэтажных домах существенно увеличивается высота вертикальных стояков, которые переходят в фановую трубу.

Она должна располагаться на высоте 1,5 метра над крышей. Этот элемент системы можно заменить вакуумным клапаном.

Горизонтальная разводка труб в многоэтажных домах ничем отличается от аналогичного процесса в здания на один этаж.

В местах прохождения стояков через плиты перекрытия необходимо установить компенсаторы. Это обусловлено линейным расширением и сужением длины труб. В вертикальной плоскости они должны быть подвижными.

Именно поэтому хомуты, которые их удерживают возле стен, не нужно слишком сильно затягивать. Низ стояка нужно оборудовать отводом, предназначенным для удаления сточных вод в наружную систему.

В квартире

В большинстве случаев для разводки труб в квартире используется стандартная схема.

Канализация под унитаз в частном доме. Монтаж канализации в доме своими руками

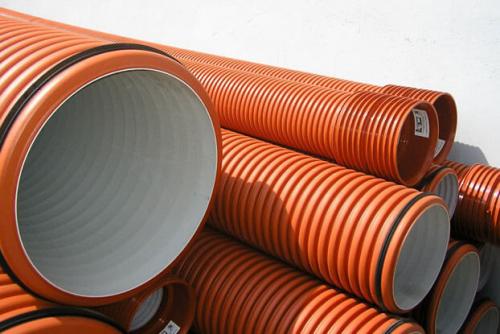

При устройстве системы канализации в частном доме, один из важных моментов — выбор материала. Отличным решением будет использование полипропиленовых труб. Для этих трубных изделий характерны определенные преимущества:

• легкость;
• прочность;
• способность выдерживать температуру до 95 градусов.

Последнее качество этих труб особенно актуально, если к системе канализации будет подключена стиральная машинка или кто-то будет использовать систему для того, чтобы слить кипяток.

Со сборкой канализации из ПВХ не возникает проблем, поскольку эта работа похожа на сборку конструктора. Её монтаж начинается с нижней точки, новый элемент канализационной системы из ПВХ вставляется в раструб предыдущего. Перед тем как соединять элементы друг с другом, на конец трубы следует нанести герметизирующий материал. Эту процедуру выполняют не только для того, чтобы свести на нет возникновение протечек. Использование герметика помогает облегчить процесс соединения элементов в канализации.

При небольшом диаметре труб при устройстве напорной канализации для осуществления стыковки элементов между собой требуется прилагать значительные усилия. Использование смазки обеспечивает легкость этой работы. При выполнении монтажа канализации напорного типа следует отказаться от использования отводов с прямым углом. Для того чтобы сделать поворот на 90 градусов, лучше всего использовать два отвода под 45 градусов. Их применение уже при пользовании канализационной системой уменьшит торможение потока. Резать трубы ПВХ на отрезки нужной длины довольно просто. Для этого необходима только ножовка по металлу. В этом еще один плюс системы из полипропилена.

Для того чтобы обеспечить надежное закрепление конструкций, необходимо использовать хомуты на шпильках или клипсы. Ревизии необходимо установить на нижней части стояков, а также разместить их перед каждым поворотом и не забыть устроить ревизии на выходе из канализации частного домовладения. Если в этом есть необходимость, то можно выполнить стыковку пластиковой трубы с трубой из чугуна. Для уплотнения соединений между ними следует использовать специальную резиновую манжету.

В том случае если под туалетом располагается подвальное помещение , а эстетичность его вида для вас стоит на первом месте, то под потолком можно выполнить прокладку горизонтального участка. Это решение имеет массу преимуществ:

• нет необходимости огибать углы, что даст возможность сэкономить материалы и время;
• проложенные таким образом трубы не будут занимать пространство в нижней части помещения.

Для соединения элементов напорной канализации используют метод сварки или фланцы. Для монтажа такой системы применяют трубы диаметром 20-40 мм. Какой отдать предпочтение, во многом зависит от характеристик насоса. Прокладку можно выполнять не только с внешней стороны, но и в стены, а также укладывать трубы под полом.

Разводка канализации под полом. Разводка канализационных труб

Перед тем как проложить канализационные трубы в частном доме своими руками, стоит посмотреть видео с наглядным описанием процесса, это на порядок упростит понимание многих нюансов. Но еще до этого нужно сделать подробный чертеж, который и будет ориентиром в работе:

1. Определить расположение основных элементов. Сюда можно отнести стояки, стержневые магистрали, смотровой колодец или отстойник снаружи, через который труба приходит в накопитель или септик. Если есть централизованная канализация, отталкиваться следует от ее распределительного колодца, ведь нужно заводить трубу в него.
2. Также важно продумать систему выпуска (она подробно рассмотрена ниже), надо определить местоположение всех элементов и решить, как проложить канализацию в частном доме — под фундамент или сквозь него.
3. Но самой сложной и ответственной частью будет планирование коммуникаций внутри. Тут важно продумать расположение всех элементов вплоть до мелочей. Рассчитать длину и диаметр труб, количество и тип фитингов, креплений, которые будут фиксировать узлы. Еще один немаловажный момент — расположение труб: они могут идти снаружи или быть скрыты за отделкой, варианты на 50 мм часто ставят в штробах.

Важно!

После составления проекта желательно обратиться к профессионалу, чтобы он проверил его и дал свои рекомендации относительно системы. Можно поступить еще проще: найти готовый пример, подходящий для дома, и проводить работу по нему.

Схема канализации в двухэтажном доме. Разработка своими руками схемы канализации в частном доме с учетом имеющихся данных

В процессе разработки своими руками схемы канализации в частном доме должны быть учтены следующие моменты:

1. Обязательно должны быть обозначены все выходы труб: мойки , раковины, ванны, стиральные и посудомоечные машины (если будут подключаться к стоку напрямую), биде и прочее. Расположение на чертеже должно быть точным, это очень нам поможет в последующем времени.

2. Определитесь со способом установки стоковых каналов: закрытый или открытый. Первый вариант предпочтительнее, но в финансовом плане более дорогостоящий. Последний же менее эстетичен, зато выйдет гораздо дешевле. Для того чтобы скрыть от глаз неприглядные элементы системы понадобится штробление стен и полов и соответственно их последующая заделка.

3. Не стоит жалеть о выборе более сложного и дорогого метода установки. Можно несколько удешевить его посредством увеличения штроб. Таким образом, можно будет уложить в нее не одну, а несколько труб. Совместная укладка водопровода вместе с отводом нечистот сэкономит еще и ваше время. Не забудьте о том, что канал с грязной водой должен идти по дну штробы, а канал с чистой – по верху.

4. Определите самое дальнее место стокового отверстия, на чертеже обозначьте, что уровень трубы здесь будет самым высоким. Внутренние трубы далее будут только опускаться, и самой нижней точки достигнут на выходе из зоны жилого пространства.

5. Угол наклона будет смещаться следующим образом. Диаметр элемента для стока менее 80 мм – спад на 2 см вниз на каждый проложенный метр. Диаметр элемента менее 100 мм – спад на 3 см.

6. Желательно чтобы через дом проходила только одна основная труба для стока. Именно к ней будут делаться подводы меньшего размера ото всех имеющихся стоковых отверстий в доме.

7. Место выхода определяется тем, в каком именно месте будет установлен септик . Крайне неверно, если последний будет размещен на южной стороне, а сток будет выходить на северную сторону. Придется прокладывать его дальше вокруг всего дома, что повлечет большие траты и увеличит риск возникновения поломок или засоров.

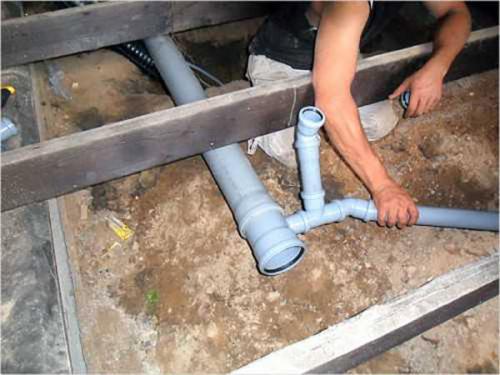

Канализация под полом в частном доме. Особенности монтажа трубопроводов в разных помещениях

Канализация в полу требует от строителя высокого качества сборки и правильного выбора материалов. Необходимость скрытой укладки труб возникает в разных ситуациях:

• капитальный ремонт сантехники, требующий канализации;
• ремонтные работы в помещениях, где проходит сеть водоотведения;
• строительство жилого дома или бани.

Для получения нужного результата необходимо, чтобы высота потолков позволяла без затруднений уменьшить высоту помещения. Это важно, так как канализация в стяжке пола квартиры не всегда делается в углублении. Часто приходится поднимать высоту пола, что доступно только в достаточно высоких помещениях. толщина стяжки будет на 5-10 сантиметров превышать толщину труб,

Задачи, которые позволяет решить укладка каналов под стяжку:

• устранение лишних элементов на стенах или на полу;
• улучшить планировку;
• обеспечить привлекательный вид, дать возможность дизайнерского оформления помещений.

Кроме этого, заделка в полу труб канализации необходима при монтаже бассейнов, душевых кабин, унитазов с выпуском в пол и прочих сантехнических приборов и устройств. В плоскости пола устанавливают трап, через который стоки поступают в систему и переносятся в коллектор.

При сборке системы в лоток для канализации в полу, необходимо учитывать требования:

• трубопроводы должны быть размещены под нормативным уклоном . Пренебрежение этим правилом вызовет постоянные засоры, которые будет сложно устранить;
• конфигурация скрытого участка трубопровода по возможности должна быть лишена изгибов, искривлений и прочих изменений направления. Это снизит нагрузку и уменьшит опасность появления отложений на стенках труб;
• максимально уменьшить число соединений, залитых бетонной стяжкой. Это участки, которые относятся к группе риска;
• перед началом работ необходимо начертить подробную схему укладки трубопроводов в масштабе. По ней выполняют монтаж и сохраняют на случай ремонтных работ. По данным схемы проще и быстрее отыскивать трубы;
• ревизионные люки должны иметь выход на поверхность стяжки.

Если все требования соблюдены, трубы смогут нормально работать в течение многих лет.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/razvodka-kanalizacii-v-chastnom-dome-svoimi-rukami-vazhnost-proektirovaniya-kanalizacionnoy

Канализация в частном доме: схема. Общая структура канализации

В многоэтажных жилых домах канализационная система имеет достаточно сложную организацию. Предпочтительно, чтобы к началу монтажных работ был составлен проект, в котором должны быть обозначены:

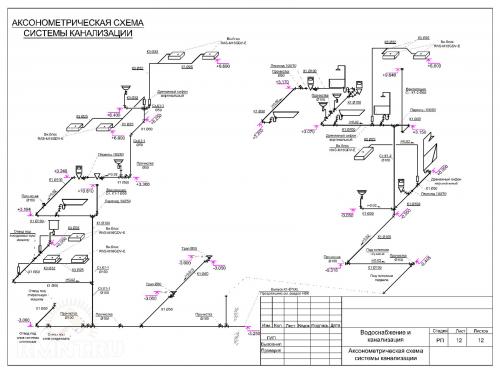

1. Аксонометрический план расположения трубопроводов и точек подключения.
