Как правильно развести водопроводные трубы по дому. Способ #2. Лучевой (коллекторный) вариант

Как правильно развести водопроводные трубы по дому. Способ #2. Лучевой (коллекторный) вариант

Эта схема разводки считается оптимальным выбором для крупных квартир, а также там, где предусмотрена установка большого количества сантехники. Особенность разводки такого типа — наличие коллектора. Вода из общего стояка подается сначала на коллектор, а затем — к потребителям, т.е. к сантехническим приборам.

На этой схеме наглядно представлено устройство коллекторного варианта разводки водопровода в квартире. Основной поток воды выводится на коллектор, к которому подключают отдельно каждый предмет сантехники

Подключение каждого потребителя выполняется отдельно, а не последовательно, как в тройниковой системе, описанной ранее. Одно из главных достоинств коллекторного водопровода — равномерное распределение воды по системе.

Это значит, что количество подключенных приборов и протяженность водопроводных труб не снижают напор в системе для одного из потребителей.

По конструкции коллектор для водопровода — относительно не сложное устройство. При желании его можно выбрать и установить самостоятельно

Еще одно преимущество коллекторной системы — это возможность в случае поломки выполнить отключение только одного сантехнического прибора, а не всего водопровода в квартире, как это происходит при последовательном подключении. Это же обстоятельство позволяет персонализировать характеристики водопроводной системы для каждого конкретного прибора.

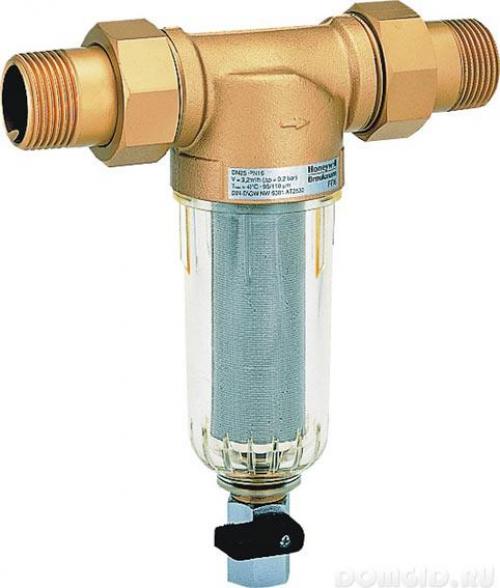

Для этого между коллектором и прибором устанавливают необходимые устройства, например, фильтры, редукторы и т.п. На давление воды в системе можно влиять: поток воды можно усилить или , наоборот, уменьшить, очистить от примесей или насытить полезными веществами и т.п. К недостаткам коллекторной схемы разводки относят высокие затраты на ее создание.

Водопроводных труб понадобится значительно больше, чем при реализации тройниковой схемы. Кроме того, такая система более сложная, неопытный сантехник может столкнуться с проблемами уже на стадии ее проектирования.

Чтобы выполнить коллекторное подключение, сначала следует выбрать место для коллектора, с которого будет распределяться поток холодной воды.

Такой же прибор понадобится, если горячее водоснабжение в квартире также осуществляется централизованно. Коллектор для горячей воды ставят отдельно.

Между коллекторами и общим стояком прокладывают водопроводные трубы, на которых обязательно устанавливают запорный кран. Он позволит, в случае необходимости, полностью перекрыть подачу горячей и/или холодной воды в квартиру.

В зависимости от ситуации на этом отрезке водопровода могут быть установлены дополнительные элементы, например, фильтры грубой очистки или электрокраны системы аварийной защиты от протечек . Когда коллекторы установлены, от них подводят трубы к каждому сантехническому прибору.

К раковинам, ванне, душевой кабинке обычно нужно повести и горячее, и холодное водоснабжение. А вот к бачку унитаза или автоматической стиральной машине нужно подать только холодную воду. Если в квартире имеется водяной полотенцесушитель , его подключают к коллектору горячего водоснабжения.

Дополнительно система может включать фильтры, редукторы и другие полезные устройства. Разумеется, между коллектором и потребителем устанавливается запорная арматура, позволяющая перекрыть воду только на этом конкретном участке, если такая необходимость возникнет.

На больших площадях иногда имеет смысл сочетать коллекторную и тройниковую схему разводки. При этом к одному из ответвлений коллектора подключают не одного потребителя, а несколько, последовательно соединяя их трубами. В результате эта часть водопровода будет иметь те же недостатки, что и любая тройниковая схема.

Например, в случае поломки эту часть магистрали придется полностью отключить. Но иногда комбинирование схем разводки позволяет значительно снизить расходы на монтаж водопровода. Кроме того, такое решение может оказаться оптимальным при индивидуальном проектировании жилых помещений.

Разводка труб в ванной в частном доме. Виды разводки труб в ванной комнате

Коллекторная

Разводка коллекторного типа считается более удобным и практичным вариантом. При такой схеме каждая отдельная единица сантехнического оборудования в раздельном или в совмещенном санузле параллельно подключается к основной водопроводной магистрали. Автономность приборов обеспечивается отдельными кранами, подключенными к специальному элементу — коллектору.

Такая система позволяет регулировать подачу или полностью перекрывать воду к любому из потребителей. Для распределения горячих и холодных водных потоков используются отдельные коллекторные узлы, на каждый из которых устанавливают запорный кран.

Подобное решение имеет массу преимуществ:

• в системе отсутствуют перепады давления даже при одновременном функционировании всех сантехнических приборов;
• при недостаточном давлении в центральном водопроводе имеется возможность временного отключения подачи воды на одну из точек с целью увеличения напора на других;
• профилактику или ремонт сантехнического оборудования можно проводить поочередно, не отключая полностью воду в комнате, где оно расположено;
• в связи с почти полным отсутствием промежуточных соединений риск появления течи сводится к минимуму, поэтому монтаж труб можно выполнять скрытым методом.

К недостаткам разводки коллекторного типа можно отнести более высокую ее себестоимость в связи с увеличенным расходом материалов и комплектующих и необходимостью привлечения специалистов, т.к. непрофессионал не сможет самостоятельно разработать сложный проект с точными расчетами и правильно выполнить монтаж всех элементов системы.

Последовательная

Данная система отличается простотой как на этапе создания проекта, так и при выполнении работ. Принцип ее конструкции заключается в следующем: от холодного и горячего стояков делаются отводы к первой водозаборной точке, от нее — ко второй и т.д. Подача воды на сантехнические приборы и ее дальнейший транзит осуществляется посредством тройников, монтируемых на трубы рядом с каждой точкой.

Последовательную схему подключения водоснабжения рекомендуется использовать на объектах с небольшим количеством потребляющего оборудования, иначе она будет неэффективной. При одновременном включении сразу нескольких сантехнических устройств напор в каждом из них будет слабым, а иногда и недостаточным для нормальной работы.

Еще одним недостатком такой системы является отсутствие функции индивидуального отключения приборов при проведении их ремонта или профилактики.

Однако есть у последовательного подключения и положительные качества:

• возможность самостоятельного создания проекта и его реализации (при наличии соответствующих инструментов и оборудования);
• экономия средств на материалах;
• быстрый и простой монтаж.

Водопровод в частном доме схема. Схема подачи воды в частный дом, проектирование водоснабжения

начинается с составления проекта. На данном этапе необходимо учитывать, какой вид будет выбран, периодичность использования, а также источник воды, количество точек водоотдачи и применяемое оборудование.

Схема водоснабжения будет принципиально отличаться, в зависимости от того, какое насосное оборудование выбрано для использования. Например, это может быть погружной насос, который погружается в воду и оснащен специальной автоматикой. Второй вариант – насосная станция или поверхностный насос. Чаще всего устанавливается в доме, подсобном помещении или кессоне. Третий вариант – использование гидроаккумуляторов.

Гидроаккумуляторы для автономного водоснабжения частного дома Источник b-a.eu

Последний вариант считается наиболее предпочтительным, так как позволяет значительно уменьшить количество включений-выключений насосного оборудования, не допускать гидроударов, тем самым существенно продлевая срок службы.

Какие факторы надо учитывать при проектировании

Немаловажную роль играют способы очистки и фильтрации воды, которые планируется применять. Это может быть простое обустройство фильтровального слоя на дне скважины и использование простых фильтров, а может установка фильтровальных систем.

Еще одним важным фактором, который обязательно следует учитывать при составлении схемы водоснабжения частного дома – каким образом будет осуществляться подача горячей воды.

Кроме этого обязательно учитывают глубину залегания труб водопровода, что зависит от глубины промерзания грунта в конкретном регионе.

Менее затратным вариантом реализации автономного водоснабжения в частный дом является подача воды из колодца. Обусловлено это меньшей стоимостью работ по рытью колодца, продолжительным сроком его службы. Возможностью использования менее дорогостоящего насосного оборудования.

Схема автономного водоснабжения из колодца Источник pinterest.com

Схемы подключения

Наиболее распространенная схема водоснабжения – с последовательным подключением. Особенно актуально для помещений с небольшим количеством приборов и оборудования, которое работает от системы водоснабжения. Основными плюсами такого варианта являются простота проведения монтажных работ, относительно небольшой расход труб и фитингов. Минусами является уменьшение давления в трубопроводе, в конечных точках, сложность определить место протечки, нельзя отключать отдельную трубу.

Альтернативой последовательной схеме является коллекторное подключение. Главным достоинствами является эстетичность (скрытая прокладка), высокая надежность, что обусловлено минимальным количеством соединений, плюс простой и легкий доступ к ним. Кроме этого, такая система монтажа дает возможность регулировки отдельно каждого элемента системы и сантехнического прибора. Недостатки – более дорогая стоимость работ и необходимость использования большего количества труб и комплектующих.

Схема водоснабжения: однотрубная и через коллектор Источник stroyobzor.info

Особенности горячего водоснабжения частного дома

Для того, чтобы организовать горячее водоснабжение частного дома используют электрические бойлеры, газовые колонки, и котлы на твердом или жидком топливе. Каждый из этих вариантов имеет свои особенности, плюсы и минусы. В последнее время все более популярными становятся твердотопливные котлы на пеллетах, шелухе, опилках и прочих отходах деревообрабатывающего или бумажного производства.

Монтаж системы водоснабжения в частном доме. Схема прокладки сантехники

В любом частном доме монтаж канализационных труб обычно совмещают с установкой унитаза и другой сантехники. На отдельную ветку ставят начальный и конечный элементы, остальное врезается в трубу по мере монтажа предметов сантехники.

Участок ввода канализации в дом должен быть уже собран, укрыт теплоизоляцией и оборудован ревизией. Обычно все это переносят в цокольное помещение, подвал или, на крайний случай, в кессон под полом. Далее вверх выводится стояк диаметром 100 мм, на который одевается Y-тройник и заглушка. Высота конструкции должна быть не менее 130-150 см над уровнем вывода на внешний участок канализации.

Как производится монтаж сантехники

Установка унитаза, ванны, умывальника и мойки может выполняться несколькими способами. Обычно монтаж сантехники начинается с унитаза.

Если он подключается непосредственно на канализационный стояк, то нужно лишь так подогнать положение сантехники по высоте, чтобы между сливным патрубком унитаза и тройником можно было вставить гофр-переходник. Сразу же размечаем крепление на полу и пробиваем отверстия под пробки. В частном доме унитаз должен располагаться в самой низкой точке канализационной трубы. Остальная сантехника располагается выше по уровню.

В частном доме участок между общим канализационным стояком и ванной лучше выполнить трубой-соткой. После ванны можно делать любые ветвления каналами диаметром 50 мм, подключать все, что угодно, – засорений канализации не будет.

Подключение остальной сантехники выполняем в следующем порядке:

1. Раскладываем тройники вдоль линии будущей канализации. Для умывальника и мойки Т-образные, для ванны Y-образный.
2. Временно подключаем тройники к выходам из сильфона для ванны, умывальника, душа и мойки.
3. Нарезаем из трубной заготовки секции нужной длины, с помощью которых соединяем тройники в одну канализационную трубу. Чтобы конструкция не проседала под собственным весом, подкладываем под нее опоры из деревянных брусков.

Остается лишь выровнять трубу, проверить наличие уклона на каждом участке, смазать резинки сантехническим герметиком , собрать и закрепить канализацию хомутами к стене.

Схема водопровода в частном доме от скважины. Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

1. Скважина – источник воды.

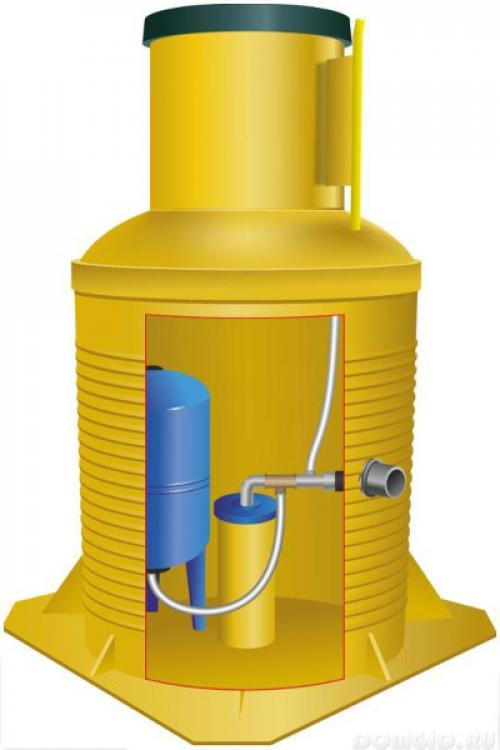

2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.



3. Автономная насосная станция или глубинный насос для забора воды из скважины.
4. Обратный клапан препятствует движению воды в обратном направлении.

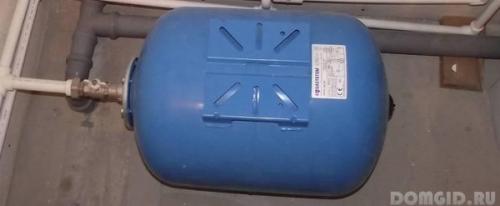

5. Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.



6. Водоочистные фильтры:

• фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
• фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Манометр используется для контроля давления в системе водоснабжения. Необходим для настройки реле давления.

Реле давления – включает и отключает электропитание насоса. В реле настраивается порог минимального и максимального давления: при низком давление реле замыкает контакты – насос включается в работу, при высоком – контакты размыкаются.

Реле сухого хода отключает насос от электропитания, если вода в скважине закончиться.

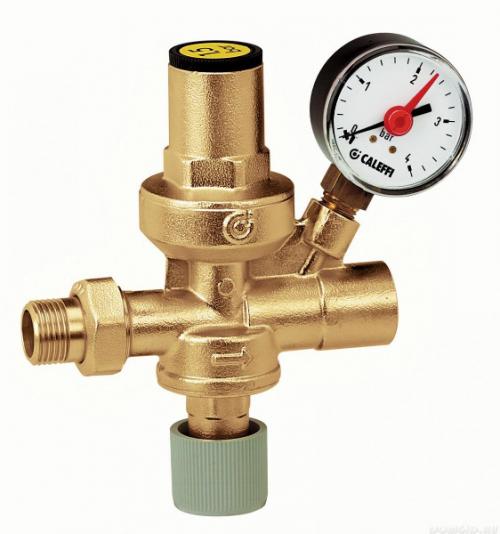

Редуктор давления нужен для того, чтоб на выходе поток воды имел максимальное давление. По сути, это стабилизатор давления, который «сглаживает» нижний и верхний пороги давления.

ПЗУ – пускозащитное устройство, необходимое для запуска и постепенного разгона до максимальной частоты вращения.

Устройство водопроводной системы частного дома можно разделить на три блока:

1. Система водозабора.

Водопровод в частном доме своими руками из полипропилена. Типовые схемы разводки

Подача воды выполняется от стояка централизованной магистрали отводом трубы с установленным на ней запорным краном. Далее последовательно монтируются системные элементы: фильтр, редуктор, счётчик, обратный клапан и осуществляется подключение на распределительный коллектор.

От коллектора холодная или горячая вода распределяется по сантехническим приборам. Такое решение традиционно используется при разводке водопровода в квартире .

Многие частные хозяйства пользуются автономной системой водоснабжения. Поэтому отход от традиционных схемных решений в таких случаях не исключается. Но обычно принцип коллекторного распределения для систем водоснабжения (не отопления) сохраняется в любом случае.

Бойлерные системы частного домовладения нередко предусматривают только подвод холодной воды. Причём источником холодной воды может вместо централизованной магистрали выступать, к примеру, скважина. Тогда схема разводки может быть, примерно, такой:

Распространённое схемное решение разводки водоснабжения в частном доме. Здесь используется только один главный ввод – холодная вода. Горячую воду получают через бойлерную систему (+)

Схема разводки в любом варианте должна предусматривать наличие запорных (отсекающих) вентилей для каждого отдельно взятого сантехнического прибора. Для схем автономного типа (с котлами или бойлерами) характерно обязательное наличие обводных линий на приборах, осуществляющих функциональный процесс.

Подобные решения позволяют оперативно переключать систему из автономного режима в режим централизованного снабжения при необходимости.

Подробнее о разводке водопровода в частном доме написано в этой статье .

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/nyuansy-razvodki-vody-v-dome-sposoby-razvodki-trub-vodosnabzheniya-v-chastnom-dome

Водопровод в частном доме своими руками из металлопластика. Выбор варианта монтажа металлопластиковой системы

Если вы твердо решили осуществить монтаж и разводку металлопластиковых труб своими руками, заранее определитесь с вариантом прокладки трубопровода. Она бывает:

•  скрытой (система «спрятана» в стене);
•  открытой (она проходит по ее поверхности);
•  комбинированной (сочетающей оба варианта).

Нужный способ выбирается с учетом:

•  предназначения помещения;
•  необходимости иметь доступ к конструкции.

Крепление на стенах металлопластиковых труб осуществляется с помощью специальных клипс. Для водопровода обычно используются одинарные, для отопления — сдвоенные (для двухтрубных систем). Выбираем их с учетом диаметра изделия и крепим к стенке дюбелями или саморезами.

Чтоб трубопровод не провисал, расстояние между креплениями — 1 м и менее. Для установки отопления рекомендован шаг не более 0,5 м (чтоб не нарушалась циркуляция теплоносителя). Изгибы фиксируются с двух сторон.

Скрытая

Это эстетичный, но трудоемкий вариант, обычно используемый в ванных комнатах, а также в помещениях, где предполагается возможность повреждения поверхности конструкции. Чтобы укрыть ее внутри стен, штробят каналы, прокладывают систему и заделывают выемки отделочными материалами, оставляя доступ к фитингам (с помощью «окошек» или съемных панелей).

Скрытую прокладку нецелесообразно использовать:

•  для несущих стен (их запрещено штробить);
•  в уже отделанном помещении (придется демонтировать, а затем восстанавливать настенное покрытие).

Главный плюс — вид трубопровода не портит дизайн помещения.

Открытая

Открытую проводку не стоит делать, если:

•  есть возможность механического повреждения поверхности конструкции;
•  к ним имеется доступ ультрафиолетовых лучей (им это вредно).

Плюсы способа:

•  места соединений видны — легко при необходимости раскрутить для прочистки или замены фрагмента;
•  не наносится ущерб отделке (можно прокладывать в помещениях, где ремонт уже сделан).

Крепление клипсами к стене следует делать как можно ровнее, помня, что трубопровод виден: косые линии глаз не радуют.

Комбинированная

Трубопровод прокладывается по поверхности неоформленных стен и закрывается специальными фальш-панелями или монтируются короба. Способ требует точного представления о будущем дизайне помещения: короба и панели должны не уродовать вид помещения, а органично вписаться в дизайн.
