Для проектируемого Следственного изолятора предусматривается система хозяйственно-бытовой канализации.
Бытовой и производственный сток от проектируемых зданий через выпуски поступает во внутриплощадочную проектируемую сеть бытовой канализации Ф200-250мм. Внутриплощадочная сеть бытовой канализации по территории Следственного изолятора выполнена в самотечном режиме. Бытовой сток собирается по закрытой канализационной сети и поступает в проектируемую канализационную насосную станцию КНС №1, расположенную с северо-восточной стороны Следственного изолятора. Из насосной станции по двум напорным трубопроводам Ф160 внеплощадочной сети, бытовой сток поступает в колодец-гаситель. Далее сток в самотечном режиме поступает в существующий колодец городского канализационного коллектора Д=600мм, проходящего по ул…… Внеплощадочная сеть выполнена в самотечно-напорном режиме. Расчетная производительность насосной станции 17,6л/с; 63,34 м3/час; 320,58 м3/сут.
Для перекачки бытового стока из насосной станции КНС №1, предусматривается установка погружных насосов FAGGIOLATI G218R3V6-P86AAE, Q=63,34 м3/час, Н=25,0м (1 рабочий, 2 резервных насоса).
Для перекачки расчетного объема стоков от Следственного изолятора в насосной станции будет работать 1 рабочий насос. В случаи поломки насоса, автоматически запустится один из двух резервных насосов.
Насосная установка предусмотрена с частотным регулированием с плавным пуском насосов. Насосы включаются попеременно. Насосная станция запроектирована по 1 категории надежности.
3.Состав и назначение насосной станции.

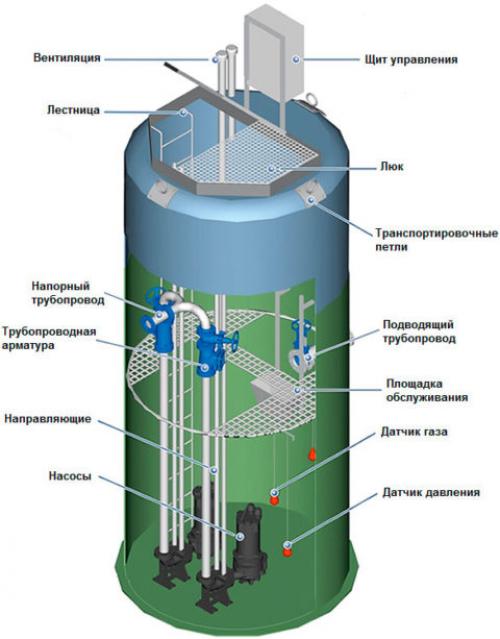

Настоящим проектом предусматривается установка комплектного оборудования в насосной станции КНС №1, поставляемого «Лабко» г.Москва на площадку насосной станции проектируемого объекта.
В состав установки входят:
— корпус из армированного стеклопластика Labko D=2,2 м, H=5,3 м с патрубками. Модель для установки под газоном.
— крышка;
— насос FAGGIOLATI G218R3V6-P86AAE (1 рабочий, 2 резервных), подача 17,6 л/сек, напор 47 м, мощность 50,1кВт;
— обвязка насоса (задвижки, напорный коллектор, и др.) – 3 комплекта;
— поплавковый датчик уровня – 6 шт;
— задвижка -5шт.;
— лестница – 1 шт.;
— щит управления (подогрев, уличное, антивандальное исполнение,) – 1 шт.;
— вентиляционная труба d 100 – 1 комплект;
— подъемные цепи – 3 комплекта.
В насосной станции предусматривается накопление стоков. Рабочий объем составляет 10,2 м³. Щит управления находится рядом с проектируемой насосной станцией.
Насосная станция предназначена для перекачки хозяйственно-бытовых сточных вод в колодец-гаситель, предусмотренный во внеплощадочной сети бытовой канализации.
Проектирование насосной станции. Этапы проектирования канализационной насосной станции
Проектирование канализационной насосной станции – это сложный многоэтапный процесс, к которому нужно подходить со всей ответственностью. Проект насосной станции КНС разрабатывается на основе технических условий, задания на проектировку и технологического задания.
Сбор и анализ информации о проекте
В первую очередь специалисты собирают информацию о расположении объекта.
Для этого проводятся следующие работы:
- Геологические изыскания.
- Топографическая съемка.
- Изучение местонахождения инженерных коммуникаций.
- Расчет предполагаемого суточного расхода объемов воды.
Определение проектной мощности станции
Чтобы инженеры могли правильно рассчитать мощность оборудования и подобрать его производительность, учитывается множество показателей.
Исходными данными для проектирования канализационных станций КНС обычно выступают:
- Удельное водоотведение;
- Способ электроснабжения КНС;
- Тип грунта;
- Уровень грунтовых вод;
- Длина напорного трубопровода;
- Предполагаемое расположение насосной станции, самотечного коллектора и приемной камеры очистных сооружений.
Выбор типа насосного оборудования и его расчет
Насосы и другие агрегаты канализационных насосных станций выбирают в зависимости от расчетного притока, приходящегося на систему, характера сточных вод и высоты их подъема.
При выборе модели насосов руководствуются такими положениями:
- Количество насосов должно быть минимальное, но обеспечивать необходимый режим работы;
- Основные и резервные насосы должны быть взаимозаменяемыми, т.е. однотипными;
- Максимальный часовой приток сточных вод не должен превышать суммарную подачу группы рабочих насосов;
- При длительном режиме работы насосов, они должны работать в области наивысших КПД.
Расчет гидравлической схемы системы
При проектировании общей гидравлической схемы КНС обязательно выбирают элементы конструкции и проводят следующие расчетные операции:
Проектирование насосной станции
Проектирование канализационной насосной станции – это сложный многоэтапный процесс, к которому нужно подходить со всей ответственностью. Проект насосной станции КНС разрабатывается на основе технических условий, задания на проектировку и технологического задания.
Этапы проектирования канализационной насосной станции
В первую очередь специалисты собирают информацию о расположении объекта.
- Проведение топографических работ
- Определение зоны влияния на окружающую среду
- Определение параметров территории, где будет располагаться насосная станция
Для того, чтобы инженеры могли правильно рассчитать мощность оборудования и подобрать его производительность, учитывается множество показателей.
Исходные данные для проектирования канализационных станций КНС
- Мощность насосов
- Параметры сточных вод
- Высота подъема сточных вод
- Технические условия
Насосы и другие агрегаты канализационных насосных станций выбирают в зависимости от расчетного притока, приходящегося на систему, характера сточных вод и высоты их подъема.
Выбор модели насосов
При выборе модели насосов руководствуются следующими положениями:
- Максимальная производительность
- Минимальный энергопотребление
- Максимальная надежность
При проектировании общей гидравлической схемы КНС обязательно выбирают элементы конструкции и проводят следующие расчетные операции:
- Расчет гидравлического сопротивления
- Расчет гидравлического удара
- Расчет гидравлической энергии
Также при проектировании КНС учитывается безопасность эксплуатации, экологическая безопасность и экономическая эффективность.
- Рассчитывают максимальный расход жидкости за секунду времени;
- Определяют размеры корпуса станции и приемной емкости;
- Выбирают режим работы КНС;
- Определяют напор, который должны обеспечивать насосы;
- Производят гидравлический расчет всасывающих и напорных трубопроводов;
- Подбирают водовод с запорной арматурой, автоматизированные муфты;
- Определяют тип электродвигателя, который будет приводить насосы в действие;
- Строят график совместного функционирования насосов и водоводов;
- Проектируют расположение сервисной площадки с подведенной к ней лестницей;
- Подбирают оборудование для удаления из воды плавающих отходов;
- В случае сухой установки подбирают дренажный насос, для насосов погружного типа –поплавковые индикаторы;
- Определяют размещение шкафов с оборудованием управления и контроля КНС;
- Подбирают фильтрующую решетку для очистки от крупных фракций;
- Разрабатывают высотную схему КНС;
- Уточняют потери напора, возникающие за счет внутренних коммуникаций;
- Подбирают оборудование для монтажа КНС;
- Рассчитывают размер монтажной плиты, устанавливаемой на дно котлована для предотвращения всплытия КНС.
