Странно работает насосная станция. Принцип действия оборудования

Если вы планируете самостоятельно ремонтировать аппарат, то вам нужно знать не только то, из чего он состоит, но и как действует. На самом деле в этом разобраться легко.

Есть насос, он обладает своими индивидуальными техническими характеристиками (мощностью, глубиной всасывания, скоростью перекачки рабочей жидкости – объем в единицу времени и т. д.). Для его работы необходимо электрическое питание, а также шланг. Все остальные детали только совершенствуют процесс перекачки.

Принцип работы домашней насосной станции и запчастей, которые могут приходить в неисправность, таков:

Вода попадает не транзитом в кран, а сперва наполняет гидроаккумулятор. Его задача, что уже понятно из названия, – накапливать влагу. Для этого мембранная груша заполняется и растягивается, вбирая в себя столько рабочей среды, сколько заявлено максимальным объемом от производителя. Влияние на мембрану таково, что воздух в соседней камере начинает сжиматься, повышается давление. Когда оно доходит до определенных атмосфер (значения необходимо настраивать или пользоваться заводскими границами 1,4 и 2,8 бар), срабатывает реле. Оно размыкает электрический контур и, как результат, электронасос выключается – гидробак полон.
Затем пользователи включают кран, душ, запускают стиральную или посудомоечную машину, начинают полив огорода. При этом открывается запорная арматура, воздух сильно давит на мембрану, в результате, вода выходит стабильным сильным напором. А когда в воздушной камере становится меньше, чем 1,4 бара (или иное значение, выставленное пользователем), то реле замыкает контур – включается насос.

Насосная станция не включается автоматически. Насос не набирает давление или не отключается автоматически

Проблемы несоответствия давления заданным параметрам и отсутствие отключения всегда связаны с работой реле контроля гидробака . На элементах данного узла откладываются соли, его контактные группы со временем могут окислиться.

Если насос не набирает давление, но отключается автоматически — реле можно перерегулировать , не имея навыков разбора и чистки контактов. Это делается перебором положения регулятора и контроля показателей давления по установленному на выходе станции манометру. В случае, когда нагнетатель долго не отключается, рекомендуется заменить реле . Если этого сделать невозможно, станцию нужно отсоединить от сети, частично разобрать блок контроля и тщательно очистить все элементы конструкции датчика. Рекомендуется обращать особое внимание на следы коррозии . От них можно избавиться при помощи специальных средств.

Важно! Эксплуатировать станцию, которая не выключается автоматически, крайне нежелательно. Это может привести к весьма скорому выходу ее функциональных элементов из строя или быстрой поломке двигателя насоса, частей турбины.

Причиной того, что падает давление, или насос часто включается в системах с подъемом воды из глубины с поверхностным нагнетателем, могут быть проблемы с эжектором . Этот узел имеет диффузор из пластика, на который крайне негативно влияют примеси в воде. При его поломке эжектор не закачивает воду, а насос не может самостоятельно справиться с поставленной задачей. Для проверки состояния диффузора и других элементов весь узел необходимо разобрать. Ремонт сводится к замене сломанных деталей либо к тщательной чистке и обратной сборке.

Неправильно работает насосная станция. Состав насосной станции и назначение частей

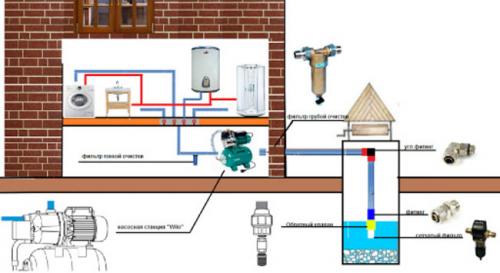

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

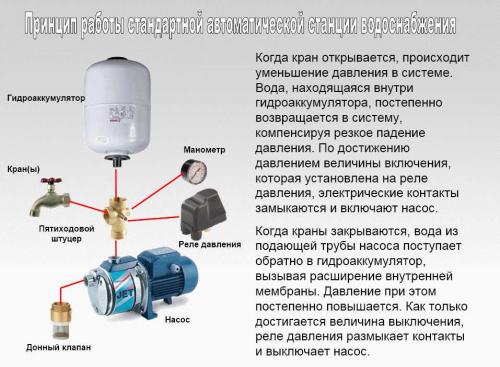

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Водяной насос не включается. Алгоритм дальнейших действий

Иногда даже после полной очистки скважинного канала водоток так и не восстанавливается. В таком случае есть несколько причин, почему насос не качает воду:

Повредилась механика оборудования.
Произошли нарушения в электросхеме.
Возникла разгерметизация центрального трубопровода.
Нарушилась система управления.

Проверка насосной станции Источник sovet-ingenera.com

Для выявления неисправности насос опять извлекают из скважинного канала и погружают в заполненную до краев бочку. Далее мотор запускают и проводят диагностику. Возможны три ситуации развития событий:

Мотор запустился и работает исправно – следовательно, поломок в электросхеме нет.
Двигатель не включился – требуется разбор и ремонт электрики.
Насос функционирует, но давление на выходе не достигает рабочих показателей.

Низкое давление при работающем агрегате может означать пробои в магистрали. Если зрительно не удается установить их место, то затыкание выхода потока, например, рукой шланга, спровоцирует резкое повышение давления в трубе и образование водяных струек в местах течи.

Совет! Ремонтировать прорванный шланг, функционирующий под давлением, дело ненадежное. Так как под действием напора как заплатки, так и склеенные места будут постоянно прорываться и приводить к еще большей протечке. Лучше его сразу заменить на новый.

Замена магистрального шланга Источник ytimg.com

Что можно сделать, если насос «Малыш» работает, но не качает воду: причины и способы устранения проблемы

Насос работает без накачки

Причины того, почему насос не качает воду из скважины при исправной электрике и целостности магистрали, могут быть следующими:

Засорение фильтра и обратного клапана. Узлы могут быть забиты песком, илом, частицами породы или водорослями. Для восстановления работы устройства прочищаются, либо заменяются на новые.
Неисправность сенсора «сухого хода». Перегоревший датчик заменяется. В противном случае возможен перегрев мотора при снижении уровня воды с соответствующими последствиями.

Полезно знать! Погружные насосы вибрационного типа часто выходят из строя при перегрузке. Причиной является выход из строя поршня или разрушение штока. Избежать поломки можно при постоянном контроле рабочих параметров.

Распространенные поломки

Существует еще несколько распространенных причин того, почему насос работает, но не качает воду – это:

Снижение естественного водного уровня, связанное с сезонными изменениями или при неправильном обустройстве скважины.
Завышенная производительность насоса.
Недостаточная мощность агрегата по высоте напора.
Падение напряжения в сети.
Забивка трубопровода, фильтрующих узлов и арматуры.
Разгерметизация магистрали.
Поломка насосных механизмов.

Если насос работает, но не качает воду, причины также могут скрываться в поломках его ответственных механических частей. Исправить ситуацию может либо ремонт, либо установка нового агрегата.

Важно! Для обеспечения бесперебойности работы автономного источника насосное оборудование должно быть грамотно подобрано по высоте поднимаемого потока. При этом в расчете учитываются не только вертикальные, но также горизонтальные участки. Как правило, лежащий отрезок трубы в 5 метров приравнивается к 1-метровому сегменту, расположенному стоя.

Грамотная подготовка к первому запуску насосной станции

Коротко о главном

Главных причин, почему водяной насос не качает воду, может быть две – забивка песком или механическая поломка оборудования. Помимо этого, неисправности могут происходить в следующих случаях:

Недостаточный уровень воды в скважине.
Неправильно подобраны параметры работы оборудования.
Выход из строя механических частей агрегата.
Засорение скважинного канала, фильтров, магистрали, арматуры песком, илом, породой.
Разгерметизация магистрали.

При открытии крана насос не включается. Нагнетающий насос

Бывает, что при открытых кранах даже новая насосная станция часто включается и выключается сама по себе вследствие недостаточного уровня электропитания. Крыльчатка помпы не в состоянии развить оптимальную мощность для наполнения водяной системы.

Проблема одинаково может скрываться как в электрической, так и в механической части насоса:

В процессе эксплуатации механика конструкции изнашивается, это сопровождается падением водяного давления, иными словами, насосная станция не держит давление в водопроводе. Проверить работоспособность насоса можно, отключив его от системы, после чего визуально оценить мощность струи воды. Основные узлы помп ремонту не подлежат, их меняют целиком.
Патрубки центробежного насоса со временем могут засориться. Здесь поможет механическая очистка и обработка чистящими составами.
Длительная эксплуатация способствует образованию окислов на контактах клеммной коробки, что затрудняет проходимость электротока. Насос перестает выдавать свою мощность. Устраняется неполадка просто: оборудование обесточивается, и контакты зачищаются.

Неустойчивая работа оборудования может быть следствием нестабильного напряжения в домашней сети. Проблема решается подключением стабилизатора.

Почему часто включается и выключается насосная станция при открытых кранах: причина в гидроаккумуляторе.

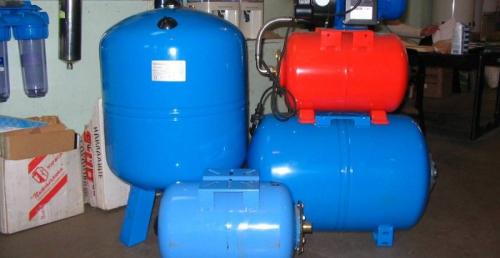

Один из главных узлов системы – аккумулятор давления, состоящий из металлической емкости и мембраны. В процессе работы резиновая мембрана существенно растягивается или вовсе приходит в негодность. То же касается и металлического бака, со временем он корродирует и не держит давление. Бывает, что емкость дефектна с самого начала, часто такое случается по сварному шву.

Когда насосная станция работает рывками или часто включается при наборе воды, есть смысл оценить целостность резиновой груши. Для этого не нужно разбирать аккумулятор, достаточно нажать на клапан-нипель – из него должна выходить струя воздуха. Если из отверстия идет вода, то мембрану придется менять.

Повреждение фальца, который крепит резиновую грушу, также влияет на работу комплекса. Любая деформация детали способна нарушить герметичность устройства. Замена как мембраны, так и фальца требует демонтажа гидроаккумулятора и его разборки.

Насосная станция работает, но не качает воду. Принципы поиска поломки

Если погружной водяной насос плохо качает воду из колодца/скважины или напор уменьшился настолько, что жидкость перестала поступать, нужно обратить внимание на работу самого агрегата и условия его службы. Следует учесть, что такая техника не будет функционировать в ряде случаев:

колодец постепенно высыхает , что не позволяет устройству поднимать на поверхность достаточное количество жидкости, это может быть временным явлением в случае, когда на наполняемость источника воды влияют внешние факторы (изменение параметров водоносного слоя в почве, интенсивные подвижки грунта и т. д.), в большинстве случаев восстановить его невозможно;
неисправен насос ;
характеристики агрегата не соответствуют параметрам скважины /колодца по глубине установки, производительности;
низкое качество сборки системы водоснабжения объекта.

Если есть возможность проверить работающее устройство путем установки в другую скважину со сходными параметрами (например, на участке соседа, родственников) и окажется, что он исправно функционирует, то причиной при этом является осушение источника воды. В противном случае нужно определять негативный фактор, который поспособствовал поломке, при демонтаже оборудования. Так, необходимо придерживаться алгоритма:

Колодезная насосная станция отключается от источника питания.
Устройство необходимо извлечь и отсоединить от выводящих коммуникаций.
Проверяется, не было ли скачков напряжения. Если агрегат включается, гудит, но жидкость не перекачивает, перебои электроснабжения можно исключить, т. к. в этом случае устройство бы не включилось. При колебаниях напряжения агрегат будет сразу отключаться.

Самостоятельный поиск поломки.

Дальнейший поиск причины нарушения работы станции связан с исследованием подземных коммуникаций и узлов, системы водоснабжения на участке между скважиной/колодцем и домом, а также внутри объекта.

Проверить, проходит ли вода по коммуникациям, можно после демонтажа выводящего шланга. При этом жидкость может потечь. Это значит, что причину следует искать не в оборудовании, а на магистральном участке трубопровода или в доме.

В большинстве случаев отсутствие воды при демонтаже выводящего шланга свидетельствует о нарушениях ниже уровня почвы. Реже этому способствуют неполадки насоса. Если оборудование включается, но на объект не подается вода, необходимо обратить внимание, когда начались проблемы: сразу после установки насоса или позднее.

От этого зависит, следует ли предполагать возможность допущения ошибки при обустройстве скважины/колодца. Если подача воды прекратилась намного позже, значит, можно исключить вероятность неправильной сборки и установки оборудования.

Реле давления не включает насос. Пошаговая инструкция по регулировке реле давления

Важно. Некоторые мастера нарушают технику безопасности и проводят регулировочные работы при включенном в сеть оборудовании. Мы настоятельно не советуем так поступать, несколько минут сэкономленного времени не стоят потерянного здоровья.

Шаг 1 . Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере.

Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом.

Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Для начала нужно измерить величину давления в гидроаккумуляторе

Шаг 2 . Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

Для регулировки реле необходимо снять крышку корпуса

Большая пружина. Отвечает за давление, при котором насос включается.
Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения. Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Важно.

Степень сжатия малой пружины устанавливает так называемую дельту – разницу между давлениями включения и выключения. Дельта может составлять различные величины, от десятых до нескольких атмосфер.

Заводские настройки реле нуждаются в корректировке

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее.

Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм.

и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3 . Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

При спуске воды стрелка указывает снижение давления

Шаг 4 . Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился.

Узнайте дельту, отнимите от большего значения меньшее.

Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Теперь нужно заметить значения, при которых насос отключается

Шаг 5 . Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.

С помощью ключа нужно ослабить малую пружину на пару оборотов

Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм.

вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину.

Источник: https://stroika-i-remont.info/novosti/regulirovka-rele-davleniya-dlya-nasosa-ustroystvo-pribora-i-ego-funkcii

Насосная станция не набирает давление. Причины отсутствия давления и их устранение своими руками

На вопрос, почему насосная станция не набирает давление, единого ответа нет, а равно и нет панацеи для решения этой проблемы.

Все зависит от того, по какой причине произошел сбой. Определить ее и отремонтировать насосную станцию несложно, если последовательно «пройтись» по всему пути следования жидкости и рассмотреть оборудование, отвечающее за ее циркуляцию.

Упал уровень воды

Если в скважине и колодце нет достаточного притока, то насос качает вхолостую.

Долго это длиться не может, и электрические элементы, в конце концов, перегорят. Те модели, которые оснащены защитой будут отключены, что также является причиной думать, что проблема в этом. Придется подождать, пока скважина снова наполнится, а пока нужно пользовать альтернативными источниками.

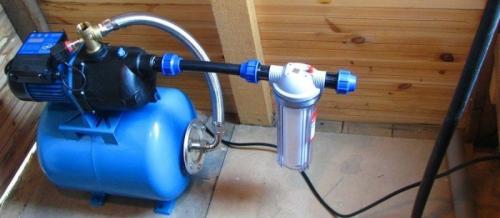

Забит фильтр на входе

В данном случае насосная станция не выключается, но является исправной. Единственное, что нужно сделать, это почистить сетку от песка и глины. Если дно колодца заилилось, придется его почистить. В любом случае нужно вынуть насос, и убедиться, что проблема именно в этом. Модели, имеющие встроенную систему фильтрации, требуют периодического обслуживания, которое заключается в промывке фильтра.

Воздух в насосе или подсос воздуха

Глубинные насос должны быть утоплены в воде полностью.

Если он выглядывает, то не удивительно, что вместе с водой в систему закачивается воздух. Проверьте, на ту ли глубину опущена помпа. А если насосная станция находится на поверхности, то вероятней всего в шланге, идущем от источника, имеется дырка, через которую засасывается воздух. Глубину опускания насоса также придется перепроверить, чтобы он не работа вхолостую.

Неполадки эжектора или прокладки

Слабый напор может быть связан с тем, что неисправен эжектор. Этим узлом комплектуются некоторые модификации насосов для увеличения производительности и поднятия эксплуатационных показателей. Его задача – увеличить энергию передачи жидкости по трубопроводу посредством вбрасывания дополнительной строи. Но если водозаборник эжектора забит, его нужно почистить вручную.

Износ рабочего колеса

Лопатки, закручивающие поток в центробежной системе всасывания, должны плотно прилегать к стакану, но при этом обеспечивается свободное вращение колеса, вращающегося при помощи подшипников. Выход из строя хотя бы одного из них приводит к заклиниванию. А протечь сквозь зазор между лопатками и корпусом – к падению всасывающей способности. Придется разобрать насос и заменить изношенные детали.

Забился штуцер реле

Автоматическое отключение производится посредством размыкания электрической цепи. Это возможно при помощи специального реле давления. Оценка рабочих параметров производится посредством автоматизированного замера параметров. Если во входной штуцер попал мусор, датчик давления не будет срабатывать, когда это нужно. Результат – насос не выключается. Выход – прочистить входное отверстие штуцера реле давления.

Низкое напряжение

Защитой от перепада напряжения в сети оснащены не все насосные станции.

Проблема в том, что при нехватке энергии она включена, но мощности недостаточно, чтобы поддерживать необходимое давление. Это значит, что скважинный насос может работать, но его производительности не хватит, чтобы выдавить воду на поверхность. Отключаться он не будет, если не оборудован специальной электронной системой защиты.

Выход – тестирование электрической сети с целью определить, имеется ли в ней достаточное напряжение. Ч тобы навсегда устранить эту проблему, нужно в цепь подключить стабилизатор, который убережет оборудование, установленное в доме от скачков и короткого замыкания. Защитная электроника лишь спасает электрическую часть оборудования от перегорания. Стабилизатор исключает такую возможность в принципе.

Протечка в системе

Если трубы, идущие от насоса к точке потребления, имеет брешь, это – то же самое, что открыть кран, и оставить его открытым. Давление распределяется, и для нормального функционирования потребителя его уже недостаточно. Чтобы выявить протечку, необходимо пройти по всей цепи, наблюдая за намоканием, а также проверяя все точки на момент закрытия. Ремонт заключается том, чтобы перекрыть шаровый кран и устранить пробоину в трубопроводе.
