ЧАСТЫЕ неисправности насосной СТАНЦИИ.. Работает насосная станция с перебоями, рывками

06.12.2022 в 04:05
Содержание
  1. ЧАСТЫЕ неисправности насосной СТАНЦИИ.. Работает насосная станция с перебоями, рывками
  2. Насосная станция качает воду с воздухом. Как устранить кавитацию
  3. Насосная станция не набирает давление. Почему насосная станция не набирает давление?
  4. Насосная станция работала без воды. Состав насосной станции и назначение частей
  5. Неисправности реле давления насосной станции. Реле давления для гидроаккумулятора: настройка, установка, неисправности
  6. Насосная станция работает рывками
  7. Насосная станция включается при закрытом кране. Частые причины сбоев и способы устранения своими руками

ЧАСТЫЕ неисправности насосной СТАНЦИИ.. Работает насосная станция с перебоями, рывками

К неполадкам частого переключения, неравномерной подаче воды приводит нарушение целостности корпуса, либо внутренней мембраны гидробака. При подобных сбоях показатели прибора манометра резко прыгают вверх, затем опускаются.

  1. Проведите тест: нажмите на ниппель бака, если выйдет воздух, мембрана не повреждена. При ее разрыве из отверстия появится струйка воды. Необходима разборка корпуса аккумулятора, замена старой мембраны на новую деталь.
  2. Проблема разгерметизации корпуса, обусловленнойтрещиной, либо дырой в корпусе сопровождается падением давления гидроаккумулятора. Нужно заделать отверстие, закачать велосипедным, автомобильным насосом внутрь бака недостающий воздух до нормы (от 1,5 до 1,8 атм.).
  3. Рывковая подача воды появляется при нарушении целостности стыков, трещин во всасывающем шланге (трубопроводе), блокировке обратного клапана. Причина — изношенность деталей.

Недостатки, возникающие по причине разгерметизации легко устранимы при домашнем ремонте.

  • проверитьэлектроэнергии станции; устранить обрывы кабеля, заменить вилку, предохранитель;
  • убедиться в исправности контактов внутри реле давления;
  • проверить исправность конденсатора специальным прибором – тестером;
  • очистить насос;
  • провернуть крыльчатку с целью проверки расклинивания двигателя.

Чтобы избежать сгорания двигателя, не включайте насос повторно до исключения факторов неисправностей. Признаком пробоя изоляции, поломки двигателя является запах гари.

Насосная станция качает воду с воздухом. Как устранить кавитацию

Для начала вспомним, что выбор насоса для скважины напрямую зависит от ее диаметра. Для скважины диаметром в 10 см покупают погружной насос, а для меньшего диаметра нужен плунжерный или циркулярный тип насоса. Также нужно знать, что емкость для хранения воды располагают на расстоянии от насоса не меньше пяти диаметров трубы, ведущей от скважины к емкости.

ЧАСТЫЕ неисправности насосной СТАНЦИИ.. Работает насосная станция с перебоями, рывками

При появлении воздуха в качаемой из скважины воде, нужно провести такие действия. В первую очередь стоит попробовать увеличить диаметр всасывающей трубы.

Избавиться от кавитации можно, если переставить насос поближе к емкости, где собирается вода из скважины.

Образование воздушных пузырьков и пустот в потоке воды зависит количества поворотов в трубе, которая отходит от скважины и идет к емкости с водой. Лучше всего, если на ней будет минимальное количество поворотов, которые должны располагаться в одной плоскости. Особенно нужно избегать изгибов трубы под 90 градусов.

Поскольку от поворотов трубы избавится полностью довольно сложно или практически невозможно, то лучше всего, если они будут иметь угол наклона от 30 до 45 градусов.

Такое решение позволяет уменьшить вихревые процессы, а также увеличивает диаметр всасывающей трубы и помогает уменьшить кавитацию. Кроме того, если имеются отводы небольшого диаметра, то их лучше заменить на несколько больший размер. Также желательно произвести замену труб жесткого типа на гибкий.

Для устранения сильной кавитации, вызывающей необратимые последствия и, соответственно, разрушения, стоит убрать обратный клапан, поставить шиберную задвижку, а всасывающую часть трубы заменить трубой с гладкой поверхностью, что помогает снизить давление.

Основной часть шиберной задвижки является кусок стальной пластины, который при помощи штока с приводом полностью отсекает поток воды. Чтобы облегчить работу с таким типом задвижек, привод делают электрическим, механическим или пневматическим. Конечно, производится и ручной привод, но для его использования требуется некоторая физическая сила.

Поскольку образование пузырьков и воздушных пустот можно победить высоким давлением, которое намного выше атмосферного, то можно усилить давление всасывающей силы насосной станции за счет дополнительного подключения бустерного насоса, увеличения уровня воды в емкости и понижением уровня расположения насоса.

Чтобы понизить уровень расположение насоса, выкапывают небольшой приямок, ширина и длина которого позволить поставить насосную станцию или насос, и чтобы оставалось место для удобного обслуживания.

Дно приямка обязательно выравнивают, уплотняют, а кроме того, его можно отсыпать небольшим слоем щебенки или песка. Это нужно для того, чтобы земля не приставала к подошве обуви и к металлическим основаниям насоса.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/pochemu-uhodit-voda-iz-nasosnoy-stancii-osobennosti-i-algoritm-deystviy-pri-zapuske-nasosnoy

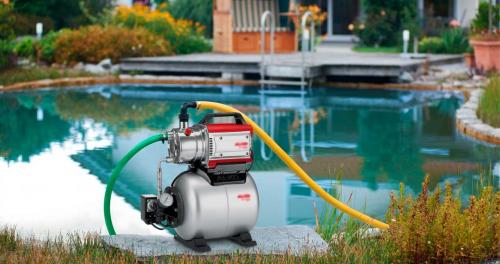

Насосная станция не набирает давление. Почему насосная станция не набирает давление?

Насосная станция позволяет владельцам загородных домов быть независимыми от центрального водоснабжения. Благодаря ей подача воды осуществляется беспрепятственно и автоматически, но, к сожалению, и этот агрегат иногда выходит из строя. Что является тому причиной?

Для начала необходимо понять, что представляет собой насосная станция. Основным компонентом ее является вакуумный насос . Его функционирование базируется на включении/выключении двигателя, что не очень хорошо сказывается на работе «сердца» агрегата. Для снижения нагрузки на двигатель, защиты его от перегорания устанавливают гидробак. Наличие гидробака позволяет создавать нужное давление, контролировать работу насоса. Как только агрегат перестает выключаться – это говорит об отсутствии нужного давления в системе. И в данной проблеме нужно серьезно и незамедлительно разбираться. Рассмотрим наиболее распространенные и частые причины тому.

Негерметичность системы

Падение уровня воды возможно в самой станции. Иногда самостоятельно определить и выявить утечку непросто, так как вода может выходить на любых участках. Проверить систему на герметичность можно лишь в работающем режиме.

Обязательно нужно проверять место соединения патрубков, не игнорировать наличие трещин на трубах, проверять на наличие подтеканий трубопровод. Устранить неполадки можно специальным скотчем, но это лишь временная мера. Затягивать с ремонтом не рекомендуется, так как это негативно сказывается на работе насосной станции и может быстро вывести ее из строя.

Снижение уровня воды

Чаще всего касается это скважины или колодца. При отсутствии должного количества воды в систему подается воздух, что не позволяет набирать давление.

Решение проблемы. При низком уровне грунтовых вод стоит пробурить глубокую скважину. Если же уровень воды упал в насосе, то стоит в него долить воду и дождаться набора давления.

Насосная станция не набирает давление. Почему насосная станция не набирает давление?

Загрязнение фильтра

Поскольку в воде содержится огромнейшее количество механических частиц, то от состояния фильтра на подающем патрубке зависит срок службы водяного насоса. Он скапливает в себе песок, ил, глину, не дает им проникать в систему. Если же он забьется, то вода будет поступать в недостаточном объеме, а это вновь является причиной падения давления. Устранить эту неполадку можно прочисткой или заменой фильтра.

Неисправность эжектора

Насосная станция с внешним эжектором, в отличие от других насосов, позволяет доставать воду из глубины до 45 метров. В таком случае используется 2 насоса, а КПД системы увеличивается на 35 %. Но если эжектор выходит из строя, то с данной проблемой придется повозиться, так как потребуется замена изношенных деталей и чистка от загрязнений.

Но и это далеко не все сложности, которые могут возникать из-за непрерывной работы станции. Специальная крыльчатка внутри силового блока также подвержена разрушению из-за контакта с механическими частицами (песок, ил и т.п.). Тут нужно отметить, что возможность попадания частиц в систему напрямую зависит от качества выполнения работ бурильщика. Если отсутствует входной фильтр или же сетка для улавливания песка подобрана неправильно, устройство может быстро выйти из строя.

Причиной неисправности может быть и реле. Поврежденная пружина может привести к тому, что двигатель не будет запускаться. Это очередной раз доказывает, что тянуть с заменой изношенных и неисправных деталей не стоит. Помните, любая неполадка должна устраняться своевременно, ведь от этого напрямую зависит срок эксплуатации устройства.

Как избежать падения давления?

Еще на этапе покупки устройства нужно определить необходимую мощность насоса. Обязательно принимать во внимание стоит диаметр труб, глубину воды, число жильцов. Рекомендуется выбирать вакуумный насос с немного превышающей мощностью.

Недостаточно напряжение в сети также может доставить немало проблем, поэтому при необходимости потребуется установить стабилизатор.

В любом случае, желательно при неисправностях, сбоях в работе насосной станции обращаться к специалистам.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/neispravnosti-nasosnoy-stancii-i-ih-ustranenie-osnovnye-neispravnosti-nasosnoy-stancii-i-kak-s

Насосная станция работала без воды. Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

ЧАСТЫЕ неисправности насосной СТАНЦИИ.. Работает насосная станция с перебоями, рывками 02

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Неисправности реле давления насосной станции. Реле давления для гидроаккумулятора: настройка, установка, неисправности

Для автоматизации работы системы автономного водоснабжения следует смонтировать специальный прибор — реле давления гидроаккумулятора. При помощи реле, водоснабжение автоматически может быть отключено или включено. Это происходит при изменении давления воды в системе при определенных параметрах.

Назначение и устройство

По типу устройства, реле давления бывают:

  • механические
  • электронные.

На практике чаще используются механический тип. Они проще регулируются, надежны, с большим сроком службы.

Неисправности реле давления насосной станции. Реле давления для гидроаккумулятора: настройка, установка, неисправности

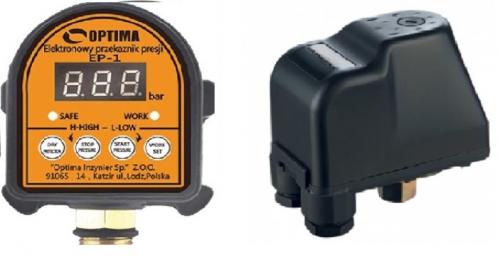

Механические и электронные реле давления для гидроаккумулятора

Реле представляет собой небольшую коробку с пружинным механизмом. Для настройки параметров работы устройства используются большая и малая пружина. Они легко различаются по размеру. Сжимая или ослабляя пружины можно изменять значения включения и выключения насосной станции.

Неисправности реле давления насосной станции. Реле давления для гидроаккумулятора: настройка, установка, неисправности

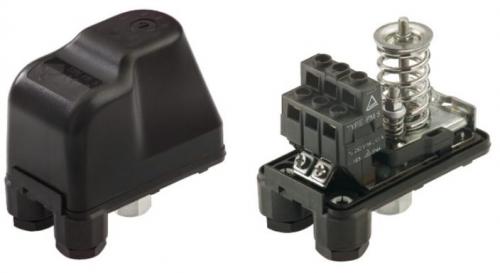

Механическое реле для гидроаккумулятора

Основная задача реле сохранять давление воды в водопроводе в заданных пределах. Настройка реле заключается в подборе минимального и максимального значения давления воды в системе.

Устройство реле давления

Реле давления для гидроаккумулятора продаются в собранном виде.

Неисправности реле давления насосной станции. Реле давления для гидроаккумулятора: настройка, установка, неисправности

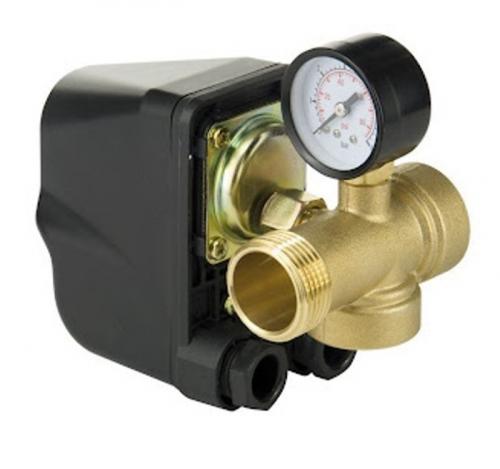

Устройство реле давления

Устройство состоит из следующих элементов:

  • двух 4-х ходовых фитингов (один монтируется от насоса и гидроаккумулятора, а второй к месту потребления воды);
  • манометра;
  • реле давления;
  • реле сухого хода.

Все данные элементы доступны при обзоре прибора.

Виды и разновидности

  1. На рынке сантехнического оборудования представлен широкий выбор реле. Их можно разделить по стоимости и требованиям к системе водоснабжения:
    Бюджетные варианты. К данной категории можно отнести приборы итальянского производителя.

Неисправности реле давления насосной станции. Реле давления для гидроаккумулятора: настройка, установка, неисправности

Реле давления для гидроаккумулятора рм-5

Если насосная станция располагается в кессоне, в подвале, где может быть повышенная влажность, то контакты реле очень быстро окисляются и оно выходит из строя.

К таким реле относится РМ-5. Это довольно надежный прибор, но не имеет возможности монтажа в сеть 380 вольт. Стоимость от 350 рублей, но зависит от региона продажи.

  1. Среднебюджетные варианты. К таким приборам относятся MDR 5-5, MDR 5-8. По последней цифре определяется предел давления, 5 или 8 атмосфер.

    Неисправности реле давления насосной станции. Реле давления для гидроаккумулятора: настройка, установка, неисправности

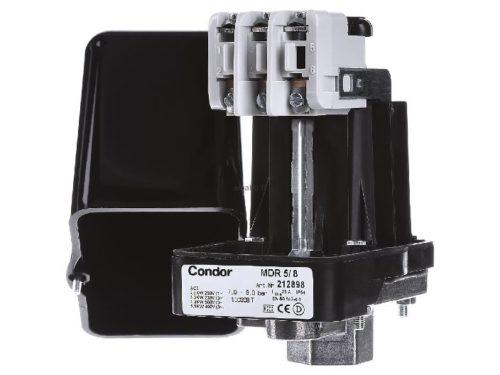

    Реле для гидроаккумулятора MDR 5-5

Стоимость таких реле начинается от более 2000 рублей, но могут быть подключены как к однофазной сети (220 в), так и трехфазной (380 в). Несмотря на более высокую стоимость, реле данного вида довольно просты в использовании и регулировке.

  1. Дорогостоящие варианты. Интересный вариант, но для обычных условий трудно подходит, так как нет возможности подключить реле напряжением ни в 220 в, ни в 380 в.

Неисправности реле давления насосной станции. Реле давления для гидроаккумулятора: настройка, установка, неисправности

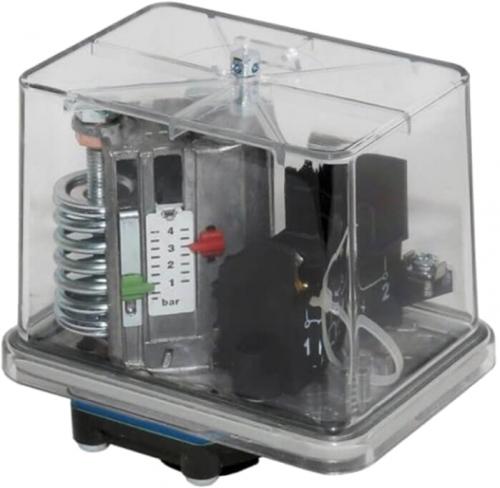

Реле давления гидроаккумулятора Grundfos

Возможно подключение только к слабому току и стоимость довольно высока, т.е. почти 8000 рублей. Бренд довольно известный ( «Grundfos»), но в наших условиях монтируется довольно редко.

При выборе лучше ориентироваться на первые два варианта.

Подключение и регулировка реле давления воды

Если Вы приобрели насосную станцию в сборе, то в ней уже соединены все основные узлы:

  • реле давления;
  • гидроаккумулятор;
  • водяной насос.

Неисправности реле давления насосной станции. Реле давления для гидроаккумулятора: настройка, установка, неисправности

Насосная станция в сборе

При самостоятельной сборке станции необходимо самому все соединить. В случае если вода в систему поступает из емкости или скважины, то купить нужно гидроаккумулятор и реле давления. Специалистами рекомендуется использовать погружные насосы для подачи воды.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/osnovnye-neispravnosti-nasosnoy-stancii-i-ih-ustranenie-sostav-nasosnoy-stancii-i-naznachenie

Насосная станция работает рывками

Насосная станция, работающая в автоматическом режиме, может начать часто отключаться и включаться, что свидетельствует о наличии неисправностей. Такой характер работы насосной станции, при котором происходит ее постоянное отключение и включение, называется рывковым. Это должно стать сигналом к тому, чтобы выполнить проверку (и при необходимости ремонт) отдельных элементов системы.

Если насосная станция работает рывками (то отключится, то включится), следует замерить давление в воздушной камере гидробака. Для выполнения такой процедуры можно использовать автомобильный компрессор, оснащенный манометром. Если данный параметр в воздушной камере или груше для насосной станции ниже нормы, его надо поднять, используя тот же самый автокомпрессор. Повторное падение давления в воздушной камере устройства свидетельствует о том, что произошла разгерметизация системы, место локализации которой необходимо выявить. В том случае, если свою герметичность утратили места соединений, то ремонт гидроаккумулятора не требуется, достаточно просто заменить в таких местах уплотнительную ленту.

Чтобы найти утечку, нанесите на подозрительные поверхности мыльную пену. В местах разгерметизации появятся пузырьки

Утратить герметичность может и корпус гидравлического аккумулятора, если в нем образовалась трещина или отверстие. Выполнить ремонт гидроаккумулятора своими руками в такой ситуации несложно: для этого достаточно закрыть образовавшуюся трещину или отверстие при помощи состава «холодная сварка».

Почему насосная станция часто включается и отключается при работе? Ответ на этот вопрос может крыться и в повреждении мембраны гидроаккумулятора. В таких случаях решение проблемы заключается в замене груши гидроаккумулятора или такой мембраны.

Замена мембраны в гидроаккумуляторе

Откручиваем фланец
Удаляем мембрану и очищаем бак
Новая мембрана должна подходить по фланцу
Вставляем и расправляем мембрану, устанавливаем фланец
Проверяем ниппель и накачиваем давление
Проверяем давление через некоторое время

У специалистов по ремонту нередко интересуются, почему часто включается насосная станция или почему не отключается насосная станция в тот момент, когда напор жидкости в системе водоснабжения превышает норму. Это обычно связано с поломкой или нарушениями в работе реле давления. Такие неисправности могут также стать причиной того, что насосная станция не держит давление воды в трубопроводе. Ремонт реле давления – достаточно сложная процедура, которую не всегда можно выполнить своими руками. Именно поэтому во многих случаях ремонтом реле давления насосной станции не занимаются, просто заменяя такой датчик на новый.

Насосная станция включается при закрытом кране. Частые причины сбоев и способы устранения своими руками

При работе насосной автоматики часто наблюдаются сбои, часть из которых можно устранить своими силами. Наиболее частые причины неправильной работы:

  • неисправность насоса;
  • потеря герметичности в гидроаккумуляторе, из-за чего он не держит давление;
  • засорение патрубка, связывающего блок автоматики с водяной системой;
  • нарушение целостности мембраны автоматики;
  • подгорание контактной группы автоматики;
  • неправильно отрегулированный блок.

Причины сбоев.

Скачки давления могут вызвать повреждение водонагревательной аппаратуры вследствие гидравлических ударов. Если насосная станция часто включается и выключается, что делать и как устранить неисправность своими силами, должен знать любой хозяин.

Сбой в работе регулятора давления

Неисправность автоматики проявляется в том, что она либо постоянно включена, несмотря на высокий напор в магистрали, либо не включается совсем. Мощные устройства, включенные через блок автоматики, могут вызвать подгорание или залипание контактов из-за высоких протекающих токов или искрения в моменты переключения. Неисправная контактная группа подлежит замене, но часто приходится менять блок автоматики в сборе.

В состав регулятора входит гибкая мембрана, соединенная со штоком. Напор воды давит на мембрану, заставляя сжиматься регулировочную пружину высокого давления. При достижении необходимой величины пружина вызывает размыкание контактов. Пружина низкого давления давит на мембрану, заставляя ее отклониться в противоположную сторону. Пока напор в системе высокий, ничего не происходит, но при снижении мембрана со штоком отклоняется и контакты реле замыкаются.

При обрыве мембраны теряется связь между давлением в магистрали и штоком автоматики, который управляет работой контактов. При этом нарушается герметичность системы. Здесь также требуется замена блока.

Сбой в работе регулятора давления.

При высокой жесткости воды или большой загрязненности часто засоряется отверстие в патрубке автоматики. При этом вода перестает поступать к мембране, и автоматика «не видит» состояние системы. Для ремонта достаточно прочистить отверстие.

Часто по незнанию пользователи сбивают настройки блока автоматики. При неправильно выставленных параметрах он будет функционировать неверно. Для регулировки нужно снять крышку блока. Там находятся 2 пружины с регулировочными гайками.

Малая пружина отвечает за максимальный напор, при котором происходит отключение питания. Большая пружина регулирует включение при снижении давления. Порядок действий при регулировке следующий:

  1. Отключить питание.
  2. Открыть кран водоразбора.
  3. Накачать воздух в гидроаккумулятор до необходимого значения.
  4. Закрыть кран и подать питание.
  5. Регулировкой гайки малой пружины добиться отключения насоса при достижении нужного давления.
  6. Открыть кран и отрегулировать давление подключения большой пружиной.
  7. Проверить разницу давлений включения и отключения и при необходимости повторить регулировку.

Контроль производят по показаниям встроенного манометра.

Неисправности нагнетающего модуля

Для повышения напора в существующей системе водоснабжения к насосной станции подключают нагнетающий насос, представляющий собой асинхронный двигатель. При неисправности обратного клапана давление в системе не будет поддерживаться на необходимом уровне, что вызовет частое включение.

Нарушение давления в аккумуляторе

Для того чтобы снизить нагрузку на оборудование, сделать реже частоту его подключений и поддерживать напор в системе постоянным, в гидроаккумулятор насосной станции закачивается воздух, отделенный резиновой мембраной. При работе насоса вода поступает также и в аккумулятор, вызывая через мембрану сжатие находящегося там газа. При включенном водоразборе мембрана заставляет поступать запасенную жидкость в магистраль.

Нарушение давления в аккумуляторе.

При неисправном гидроаккумуляторе давление воды при открытых кранах падает почти моментально, заставляя включаться насос.

Повреждения могут быть следующими:

  • механическое повреждение мембраны;
  • утечка воздуха через неплотно затянутые соединения;
  • утечка газа через нагнетающий штуцер аккумулятора.
