Поломки и особенности ремонта насосных станций. Устройство и особенности эксплуатации

Поломки и особенности ремонта насосных станций. Устройство и особенности эксплуатации

С помощью насосной станции можно решить несколько задач, относящихся к водоснабжению:

• организовать автоматическое поступление воды из источника к водопроводной системе дома;
• отрегулировать напор воды в водопроводе, доведя его до приемлемого уровня;
• предохранить водопроводную систему от гидроударов;
• создать некоторый запас воды на случай проблем с водоснабжением.

Можно приобрести насосную станцию в уже готовом виде, что немного облегчит ее монтаж, или собрать самостоятельно, подобрав отдельные элементы в зависимости от собственной ситуации.

Например, если в качестве источника воды используется глубокая скважина, имеет смысл заменить поверхностный насос подходящей погружной моделью.

На этой схеме наглядно представлено устройство обычной насосной станции: гидроаккумулятор, соединенный с поверхностным насосом и реле давления

Понимание принципов работы насосной станции поможет понять особенности ремонта этого прибора. Ее центральная часть — гидробак — емкость со встроенным резиновым вкладышем. С помощью насоса в мембранную часть этой емкости поступает вода. По другую сторону от мембраны находится воздух (иногда в гидробаки подают чистый азот, но это бывает редко).

Обратите внимание

Такое сочетание создает определенное давление внутри емкости. С одной стороны емкости установлен обычный автомобильный ниппель, через который можно стравить избыточный воздух или подкачать недостающий.

С другой стороны установлен патрубок. К нему через специальный штуцер на пять выходов присоединяют остальные элементы насосной станции и системы: манометр, реле давления, шланг насоса, водопроводную трубу и т.

п.

Гидробак соединяют с водопроводом дома. Когда открывают воду, бак опустошается, и давление внутри емкости уменьшается. Когда оно достигает установленного значения, насос автоматически включается, и вода поступает в гидроаккумулятор до тех пор, пока он не заполнится, и значение давления не дойдет до установленного максимального уровня.

Эта подробная схема позволяет понять устройство и принцип работы гидробака. Давление воздуха в емкости следует поддерживать на уровне около 1,5 атм, чтобы предотвратить повреждение мембраны

Включением и отключением насоса управляет реле давления. Это небольшое устройство, соединенное и с гидроаккумулятором, и с насосом.

И на состоянии водопроводной системы, и на работе насоса наличие такой станции сказывается исключительно благоприятно. Гидробак служит буфером, который защищает водопровод от внезапных гидроударов.

Реле давления сводит количество включений и отключений насоса до нужного минимума, что продлевает срок работы техники.

Хотя небольшое количество воды внутри гидробака находится постоянно, не стоит рассматривать его как основное место для хранения большого запаса воды. Чем больше объем гидробака, тем выше его цена.

Важно

Если нужно запастись солидным объемом воды, лучше дополнить систему недорогой пластиковой емкостью подходящего объема. А с защитой от гидроударов и небольшой гидробак справится вполне удовлетворительно.

Неисправности гидрофора и их устранения. Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

• В колодце или скважине нет воды . Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
• Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).Чтобы устранить влияние магистрали, опустите всасывающий патрубок в бочку рядом с насосом. Если давление поднимается нормально, виновата трасса и ее вам надо либо герметизировать на стыках, либо прокладывать более толстые трубы или спрямлять существующую (меньше колен и соединений).
  Чтобы проверить герметичность всасывающей магистрали, после отключения станции некоторое время понаблюдайте за манометром. Если при закрытых кранах давление падает — утечка в системе. Если нет — система герметична.

• Забит фильтр на трубе или обратный клапан . Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
• Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса:Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления (снизить предел отключения).
  Проверить контакты реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
  Устранить неисправность реле давления почистив его ( убрать соли на пружинах регулировки  и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена.

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка . Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Чтобы разблокировать или заменить крыльчатку снимаем кожух

Чтобы разблокировать или заменить крыльчатку снимаем кожух

Еще одна возможная причина — низкое напряжение в сети . Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома».  Такая ситуация возникает по следующим причинам:

• Гидроаккумулятор слишком маленького объема . При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
• Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса . Потому: Проверяем давление в гидроаккумуляторе . Для этого снимаем пластиковую крышку, под ней ниппель (типа велосипедного). Подключаем манометр, проверяем давление. Оно обычно в пределах 1-1,5 атм. Стравливаем или накачиваем (велосипедным или автомобильным насосом, прикрученным к тому же ниппелю) чтобы оно было в норме.
  Регулируем реле давления. Подобрав параметры, должны получить нормально работающую систему.

После отключения света не включается насосная станция. Насосная станция работает рывками

Насосная станция, работающая в автоматическом режиме, может начать часто отключаться и включаться, что свидетельствует о наличии неисправностей. Такой характер работы насосной станции, при котором происходит ее постоянное отключение и включение, называется рывковым. Это должно стать сигналом к тому, чтобы выполнить проверку (и при необходимости ремонт) отдельных элементов системы.

Если насосная станция работает рывками (то отключится, то включится), следует замерить давление в воздушной камере гидробака. Для выполнения такой процедуры можно использовать автомобильный компрессор, оснащенный манометром. Если данный параметр в воздушной камере или груше для насосной станции ниже нормы, его надо поднять, используя тот же самый автокомпрессор. Повторное падение давления в воздушной камере устройства свидетельствует о том, что произошла разгерметизация системы, место локализации которой необходимо выявить. В том случае, если свою герметичность утратили места соединений, то ремонт гидроаккумулятора не требуется, достаточно просто заменить в таких местах уплотнительную ленту.

Чтобы найти утечку, нанесите на подозрительные поверхности мыльную пену. В местах разгерметизации появятся пузырьки

Утратить герметичность может и корпус гидравлического аккумулятора, если в нем образовалась трещина или отверстие. Выполнить ремонт гидроаккумулятора своими руками в такой ситуации несложно: для этого достаточно закрыть образовавшуюся трещину или отверстие при помощи состава «холодная сварка».

Почему насосная станция часто включается и отключается при работе? Ответ на этот вопрос может крыться и в повреждении мембраны гидроаккумулятора. В таких случаях решение проблемы заключается в замене груши гидроаккумулятора или такой мембраны.

Замена мембраны в гидроаккумуляторе

Откручиваем фланец

Удаляем мембрану и очищаем бак

Новая мембрана должна подходить по фланцу

Вставляем и расправляем мембрану, устанавливаем фланец

Проверяем ниппель и накачиваем давление

Проверяем давление через некоторое время

У специалистов по ремонту нередко интересуются, почему часто включается насосная станция или почему не отключается насосная станция в тот момент, когда напор жидкости в системе водоснабжения превышает норму. Это обычно связано с поломкой или нарушениями в работе реле давления. Такие неисправности могут также стать причиной того, что насосная станция не держит давление воды в трубопроводе. Ремонт реле давления – достаточно сложная процедура, которую не всегда можно выполнить своими руками. Именно поэтому во многих случаях ремонтом реле давления насосной станции не занимаются, просто заменяя такой датчик на новый.

Тепловое реле насосной станции. Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления — правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах . Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Пропадает вода в насосной станции. Принципы поиска поломки

Если погружной водяной насос плохо качает воду из колодца/скважины или напор уменьшился настолько, что жидкость перестала поступать, нужно обратить внимание на работу самого агрегата и условия его службы. Следует учесть, что такая техника не будет функционировать в ряде случаев:

• колодец постепенно высыхает , что не позволяет устройству поднимать на поверхность достаточное количество жидкости, это может быть временным явлением в случае, когда на наполняемость источника воды влияют внешние факторы (изменение параметров водоносного слоя в почве, интенсивные подвижки грунта и т. д.), в большинстве случаев восстановить его невозможно;
• неисправен насос ;
• характеристики агрегата не соответствуют параметрам скважины /колодца по глубине установки, производительности;
• низкое качество сборки системы водоснабжения объекта.

Если есть возможность проверить работающее устройство путем установки в другую скважину со сходными параметрами (например, на участке соседа, родственников) и окажется, что он исправно функционирует, то причиной при этом является осушение источника воды. В противном случае нужно определять негативный фактор, который поспособствовал поломке, при демонтаже оборудования. Так, необходимо придерживаться алгоритма:

• Колодезная насосная станция отключается от источника питания.
• Устройство необходимо извлечь и отсоединить от выводящих коммуникаций.
• Проверяется, не было ли скачков напряжения. Если агрегат включается, гудит, но жидкость не перекачивает, перебои электроснабжения можно исключить, т. к. в этом случае устройство бы не включилось. При колебаниях напряжения агрегат будет сразу отключаться.

Самостоятельный поиск поломки.

Дальнейший поиск причины нарушения работы станции связан с исследованием подземных коммуникаций и узлов, системы водоснабжения на участке между скважиной/колодцем и домом, а также внутри объекта.

Проверить, проходит ли вода по коммуникациям, можно после демонтажа выводящего шланга. При этом жидкость может потечь. Это значит, что причину следует искать не в оборудовании, а на магистральном участке трубопровода или в доме.

В большинстве случаев отсутствие воды при демонтаже выводящего шланга свидетельствует о нарушениях ниже уровня почвы. Реже этому способствуют неполадки насоса. Если оборудование включается, но на объект не подается вода, необходимо обратить внимание, когда начались проблемы: сразу после установки насоса или позднее.

От этого зависит, следует ли предполагать возможность допущения ошибки при обустройстве скважины/колодца. Если подача воды прекратилась намного позже, значит, можно исключить вероятность неправильной сборки и установки оборудования.

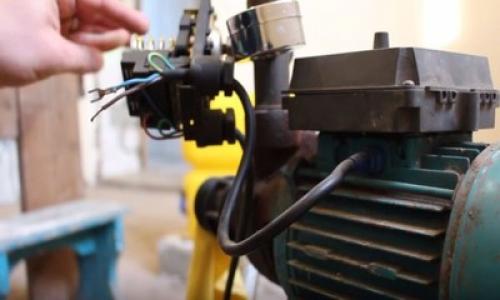

Не включается автоматика на насосной станции. Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока.

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45^ооборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Основные неисправности насосных станций. Устройство насосных станций

Насосные станции, которые часто называют гидрофорами, сегодня активно применяются для организации автономных систем водоснабжения загородных домов и дач, поэтому вопрос о том, как самостоятельно отремонтировать такое оборудование, если в этом возникла необходимость, достаточно актуален. Прежде чем разбираться в том, как выполнить ремонт насосной станции своими руками, надо понять, из чего такие станции состоят и по какому принципу работают.

Устройство поверхностной насосной станции

Насосная станция для оснащения водопровода бытового назначения, которая и закачивает в трубопроводную систему жидкость, устанавливается на поверхности земли, максимально близко к скважине (насколько это возможно), и работает от сети электрического питания. Основными конструктивными элементами насосных станций, обеспечивающими эффективную и бесперебойную работу такого оборудования в автоматическом режиме, являются:

• сам водяной насос, который накачивает воду из скважины или колодца и под давлением проталкивает ее к выходному патрубку (для оснащения насосных станций используется преимущественно не погружной, а поверхностный насос);
• водозаборный шланг, который на максимально возможный уровень погружается в воду;
• обратный клапан, не дающий воде из всасывающего трубопровода попасть обратно в скважину или колодец;
• сетчатый фильтр, устанавливаемый перед обратным клапаном и очищающий закачиваемую из источника воду от частиц грязи и песка, попадание которых во внутреннюю часть насоса может стать одной из причин его выхода из строя;
• датчик давления, устанавливаемый после насоса – на напорной магистрали (основная задача такого датчика, работающего в автоматическом режиме, состоит в том, чтобы включать насос в том случае, если давление воды в системе водоснабжения понизится до критического значения, и выключать, когда оно достигнет требуемых параметров);
• датчик потока воды, который устанавливается до насоса и не позволяет ему работать на холостом ходу (когда из скважины или колодца перестает поступать вода, такой датчик автоматически отключает устройство, не давая ему перегреваться);
• манометр, позволяющий измерять давление воды в трубопроводе, создаваемое насосной станцией.

Насосная станция пропускает воздух. Как давление влияет на работу станции?

Почему показатели давления вообще важны для функционирования водяной станции? Дабы разобраться в этом вопросе, ознакомимся со строением и принципами работы агрегата.

Главный компонент станции – насос, благодаря которому выполняется нагнетание воды. У его двигателя имеется один серьезный недостаток – при каждом включении насоса он испытывает перегрузку. Как результат – при частом запуске станции двигатель быстро приходит в полную негодность. Чтобы предостеречь такое негативное явление, нужно уменьшить количество включений насоса – для этого станцию оснащают практичным гидроаккумулятором, в котором накапливается вода.

Устройство водной станции

Напор для заполнения бака водой создается за счет силы воздуха. Однако подобная схема работы не дает возможность применять датчики уровня, поэтому процессы включения и выключения регулируются давлением в водопроводе. Для этого оборудование оснащается еще одним важным устройством – реле давления. В итоге система функционирует таким образом: как только объем воды в гидроаккумуляторе понижается до критического показателя, давление падает до минимальной отметки и реле включает насос, а когда бак полностью заполняется, давление поднимается до максимума и реле выключает насос.

Но иногда происходит так, что насос очень часто включается и не выключается. Причина такого явления – низкое давление в системе. Чаще всего водяная станция не может набрать необходимое ей давление по таким причинам:

• падение мощности насоса;
• недостаточное напряжение в электросети;
• протечки в водопроводе;
• завоздушивание насоса;
• неполадки гидроаккумулятора.

Предлагаем детальнее рассмотреть каждую из указанных причин.
