Насосная станция своими руками из малыша. 1 Классический «Малыш»

Это вибрационный погружной насос, который может использоваться для забора воды с колодца либо неглубокой скважины, диаметр обсадной трубы которых превышает 100 мм.

Помимо вертикальной прокачки воды, давления насоса достаточно, чтобы осуществлять подачу воды в горизонтальном направлении на большие расстояния (100-150 метров), так что он может использоваться для забора воды из водоемов, и подачи её на полив огородов либо приусадебных участков.

Погружной «Малыш» не должен работать с чрезмерно загрязненной водой – массовая концентрация механических нерастворимых примесей не больше 0.01%. Максимальная температура перекачиваемой воды – 35 градусов.

Технические характеристики:

Номинальная мощность – 245 Вт;
Максимальная высота подъема воды – 40 метров;
Средняя производительность: при подъеме воды на 1 метр – 1050 л/час, при подъеме на 40 метров – 430 л/час;
Граничное время безопасной непрерывной работы – 2 часа;
Работает от сети 220 В;
Уровень рабочего давления – 0.4 мПа;
Вес агрегата – 3.5 кг (фильтр, шланг и кабель отсутствуют).

Классический вибрационный «Малыш» оборудован системой нижнего забора воды. Для комплектации насоса используется шланг диаметром от 18 до 22 мм.

Насосная станция с вибрационным насосом. Насосная станция «АКВАРОБОТ ВИБРА» на базе вибрационного насоса «БАВЛЕНЕЦ»

Насосная станция «АКВАРОБОТ ВИБРА» на базе вибрационного насоса «БАВЛЕНЕЦ» с нижним забором воды предназначена для подачи чистой холодной воды, не содержащей абразивных частиц и волокнистых включений, из колодцев, скважин диаметром не менее 100 мм и других источников в автоматическом режиме (включаясь и выключаясь по мере расходования воды потребителем).

Станция оснащена электронным блоком, который управляет работой насоса, а также защищает его от работы в режиме «сухого хода» и в других аварийных ситуациях.

Не допускается перекачивание станцией воды с грязью, песком, мелкими камнями и мусором. В воде не должны содержаться частицы с линейным размером более 1 мм. Общее количество механических примесей — не более 100 г/м³. Допустимый диапазон температур воды — +1…+30С, при температуре окружающей среды от +1 до +40С. Максимальная рабочая глубина погружения насоса под зеркало воды — 3 метра.

Технические характеристики

Напряжение электрической сети, В — 220 ± 10%
Частота электрической сети, Гц — 50 ± 1
Номинальная мощность — не более 245 Вт
Ток — не более 3,7 А
Давление включения насоса Рмин — 1,5 ± 0,5 bar
Давление выключения насоса Рмакс — 3,0 ± 0,5 bar
Минимальная чувствительность датчика потока — 2 л/мин
Максимально допустимый поток воды — 100 л/мин
Емкость гидроаккумулятора — 2 л
Давление сжатого воздуха в гидроаккумуляторе — 1,0 - 1,2 bar
Объемная подача воды, не менее (показатели справочные) :
с глубины 20 м — 950 л/ч
с глубины 30 м — 720 л/ч

Станции «АКВАРОБОТ ВИБРА» выпускаются на базе вибрационных электронасосов «UNIPUMP БАВЛЕНЕЦ» (Россия) с верхним или нижним забором воды и длиной электрокабеля 10, 15, 25 или 40 м.

Буква Н в маркировке станции обозначает нижний забор воды, В — верхний забор воды. Цифра в маркировке станции обозначает длину электрокабеля в метрах. Месяц и год изготовления станции указаны в Руководстве по монтажу и эксплуатации.

Устройство и принцип работы станции

Станция состоит из погружного вибрационного электронасоса, гидроаккумулятора, блока управления «АКВАРОБОТ ТУРБИ М3», обратного клапана и штуцера для присоединения гибкого шланга. Электронасос состоит из трех основных узлов: ярма, вибратора и основания. В основании имеются отверстия, прикрытые резиновым клапаном. На выходном патрубке насоса при помощи хомута крепится гибкий шланг. Подача воды осуществляется из напорной камеры, ограниченной резиновым клапаном и поршнем. В результате вибрационных колебаний электромагнитного привода поршень совершает возвратно-поступательные движения и выталкивает под напором воду из выходного патрубка насоса. Гидроаккумулятор состоит из стального корпуса, внутри которого расположена мембрана из EPDM резины. Между корпусом и мембраной, при помощи пневмоклапана, под давлением закачан воздух. Гидроаккумулятор служит для поддержания и плавного изменения давления в системе. Блок «АКВАРОБОТ ТУРБИ М3» управляет процессом включения и выключения насоса по давлению и потоку и защищает его от работы в режиме «сухого хода» и в других аварийных ситуациях. Блок автоматически включает насос, когда давление в системе упадет до заданной величины Рмин(1,5±0,5 bar) и выключает насос, когда давление в системе достигнет величины Рмакс (3,0±0,5 bar). Если в силу каких-либо причин, насос не может создать в системе давление Рмакс, то он выключается с тридцатисекундной задержкой при прекращении потока воды или снижении его скорости до 2 л/мин и автоматически включается при скорости потока более 2 л/мин, но не ранее, чем через 2 секунды после выключения. В этом случае давление в системе будет определяться фактическими параметрами насоса. На верхней крышке блока управления находятся два сигнальных светодиода, отображающих режимы работы устройства – зеленый «КОНТРОЛЬ» и красный «АВАРИЯ», а также кнопка сброса аварийного режима. Резьбовой патрубок предназначен для присоединения напорной магистрали.

Как подключить вибрационный насос к автоматике. Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
К ним прикручиваются два узла: манометр и реле давления.
Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
С другой стороны труба крепится при помощи фитинга к насосу.
Подающая труба и насос укладываются на ровном участке.

На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
После чего насос спускается в скважину, и натягивается страховочный трос.
Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
Кабель подключается к реле и ведется к управляющему электрошкафу.
Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

Сборка насосной станции на скважинном насосе. Назначение и принцип работы насосной станции для скважины

Внешний вид насосной станции

Насосные станции – это специальные установки, которые состоят из двух частей – гидроаккумулятора и поверхностного насоса. Благодаря этому обеспечивается рабочее давление в трубопроводе, а это позволяет бесперебойно использовать стиральную машину или посудомоечную.

Поверхностный насос включается автоматически, как только уровень воды в гидроаккумуляторе (резервуаре) падает, а не каждый раз, когда открывают водопроводный кран. Такие конструктивные особенности ограждают домовладельцев от проблем нехватки воды. Еще одно преимущество гидробака – в случае аварийных или нештатных ситуаций всегда есть запас чистой жидкости из источника.

Приобретение насосной станции выгодно тем, что она предусматривает наличие сразу всех необходимых сегментов. Как показывает практика, готовая сеть стоит дешевле, чем по отдельности приобретенный гидробак и насос.

Принцип работы водонасосных агрегатов:

Включается насос, который транспортирует воду в гидроаккумулятор. В течение этого времени в трубопроводе существенно возрастает рабочее давление.
Как только домочадцы открывают любой кран, давление в системе падает до 2,2 бар, срабатывает реле давления и повторно запускает водяной насос для восполнения потраченных ресурсов в резервуаре.
Как только все потери были компенсированы, давление в трубопроводе возрастает до 3 бар, снова срабатывает реле, которое отключает насос.

Принцип работы устройства цикличен. Для производительной работы всей системы требуется необходимый объем жидкости в водозаборе и наличие электричества.

Автоматическое включение погружного насоса. Водяной насос с автоматическим отключением и включением. Типы автоматики

Принцип действия автоматики

Особенности автоматического оборудования

Схема автоматического отключения и включения

Типы автоматических агрегатов

Установка и подключение погружного насоса и автоматики

Установка и подключение поверхностного насоса с автоматикой

Преимущества и недостатки автоматических устройств

Коротко о главном

Насосные установки применяют для личного пользования и в промышленности. Для равномерной подачи воды и проверки состояния частей насоса и трубопровода используют дополнительно спецоборудование – автоматику. Такое оборудование регулирует равномерность подачи и напора, включение и отключение устройства, управляет расходом электроэнергии. Главный вопрос при монтаже и установке – как заставить включаться водяной насос автоматически.

Реле давления. Вид снаружи и внутри

Принцип действия автоматики

В зависимости от заданных настроек и конечного результата автоматические насосы работаю на включение и отключение. Конструкция оборудования влияет на принцип работы автоматических приборов.

Выделяют такие типы устройств:

реле управления;
электроконтактные манометры;

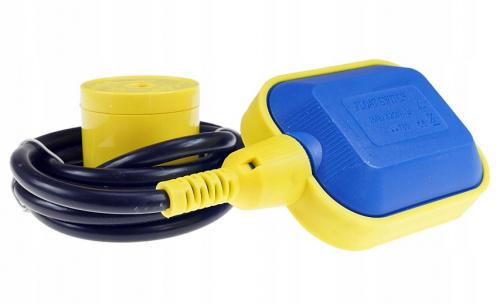

поплавочные установки;
датчики контроля давления;
приборы для измерения объёма;
частотные преобразователи;
электромагнитные пускатели;
схемы переключения;
защитное оборудования.

На принцип действия влияет расположение автоматики. Она встраивается, или присоединятся к узлам насоса или трубопровода.

Распространение устройства – это поплавочные датчики и устройства измерения давления.

В циркуляционные насосы монтируют реле управления. Автоматика меняет сопротивление, и частота тока становится больше. Датчик давления увеличивает скорость движения жидкости. При низком давлении в системе мотор начинает работать быстрее, до тех пор, пока показатели не будут норме.

Включение и отключение скважинных насосов происходит при условии смены уровня жидкости в резервуаре. За это отвечает поплавочная установка.

Система водоснабжения с погружным насосом. Принцип устройства

Перед тем, как выбрать насосные станции водоснабжения для частного дома, надо разобраться с типом их устройства. Агрегат можно собрать по отдельности или купить готовую модель. Он может состоять из следующих элементов:

гидроаккумулятор (специальный бак, который может быть от 15 до 100 л и больше);
автоматика, регулировочные блокираторы;
шланги, фитинги, трубы, клапана;
обратный клапан;
насос (применяется поверхностная/погружная модель);
фильтр;
реле давления.

Специалисты всегда советуют выбирать готовые модели, где элементы подобраны по всем характеристикам. Погружные модели могут меняться на поверхностные.

Устройство станции Источник strojdvor.ru

Фильтр используется для защиты устройства от мусора. Клапан защищает от обратного хода жидкости при отключении прибора. Выключается/включается насос по сигналу реле давления. Сечение труб должно обеспечивать нормальное перемещение жидкости. Мощные модели обеспечивают нормальную подачу жидкости для домов, где проживает больше 5 человек, а также точки водозабора за пределами дома.

Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Монтаж устройства с большим баком в скважине Источник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжектором Источник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насос Источник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторов Источник moikolodets.ru

Блок управления

Станция для воды в частном доме имеет блок управления: манометр, реле и штуцер. Защищает от сухого хода, перегревания и остановки при попадании внутрь мусора. Агрегат включается циклами, не больше установленного максимальное числа.

Преимущества автоматического оборудования

Водная станция гарантирует экономию и комфорт:

высокая безопасность и эффективность;
увеличение долговечности бытовой техники, поддержание напора и давления;
обеспечение запаса воды и ее поступление при отключении электричества;
авторежим функционирования, минимальный износ деталей, экономичность;
простая установка, минимальные габариты, монтаж в удобном или подходящем месте.

При плохом давлении система может подсоединяться к центральному водопроводу.

Монтаж

Перед подключением системы надо определиться с местом ее установки. Надо учитывать следующие требования:

не прислонять к стенам;
установка возле источника воды;
место с хорошей вентиляцией, теплое, сухое, защита от мороза;
свободный доступ.

Требуется тщательно все продумать, поскольку некоторые модели систем очень шумные.

Варианты монтажа:

Помещение отапливаемое. Идеальным вариантом будет котельная, допустимы комнаты общего пользования, дальше от спален.
Подвал или цоколь. Требуется обеспечить защиту от морозов, влаги и сделать звукоизоляцию. Часто делается короб с люком.
Качать из колодца насосной станцией для дачи можно круглый год . Необходимо сделать платформу ниже промерзания, утеплить конструкцию.

Как подключить насос малыш к гидроаккумулятору. Область применения

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

для полива огорода;
для набора воды в накопительные емкости;
для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

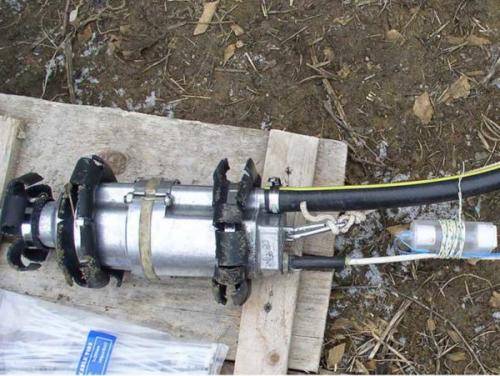

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Как подключить насосную станцию с погружным насосом. Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления , которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

реле К₁, включает и отключает агрегат;
переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
питание включается переключателем S₁при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К.

В данной схеме применяется трансформатор малой мощности от обычного вещательного приемника. Напряжение, поступающее на конденсатор, должно быть не меньше 24 В. Диоды можно использовать любые, с обратным напряжением больше 100 В и током 1 А.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.
