Насос для повышения давления воды в квартире или в доме. Типы насосов повышения давления воды в трубопроводах

Насос для повышения давления воды в квартире или в доме. Типы насосов повышения давления воды в трубопроводах

На практике повышать давление в водной артерии можно при помощи 2-х всем хорошо знакомым типов насосов:

1. Врезкой в магистраль водоснабжения циркуляционного насоса с мокрым или сухим ротором;
2. Установкой в магистраль дополнительного самовсасывающего силового агрегата или автоматической насосной станции на основе данного типа насоса.

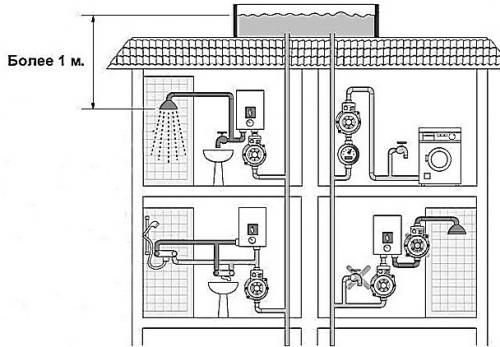

Схемы примерного подсоединения насосов повышения давления разного типа:

Циркуляционные электронасосы помогают в случаях, когда требуется увеличить давление воды в трубопроводе при стабильной подаче, но малом напоре, достигающем не боле 1 - 1.5 бар. В многоэтажных домах с помощью такого типа насосов навряд ли получится создать достаточно стабильный напор для всех жильцов стояка, даже, если установить 2 насоса и более. Этот вариант подойдет больше для индивидуального повышения напора воды в отдельной квартире. Это, так сказать, «домашний» вариант стабилизации напора.

По этой причине в многоквартирных домах с большой этажностью, лучше использовать самовсасывающий насос большей производительности или насосную станцию с соответствующей автоматикой по напору воды с собственным гидроаккумулятором.

При этом варианте вы не будете утруждать себя проблемами включения и выключения насоса, за вас это будет делать автоматика.

При установке любого типа насоса следует учитывать, что, если в кранах многоэтажки на верхних этажах временно вообще отсутствует хоть самое малое давление воды, то установка повышающего насоса не исправит это положение. Насосу требуется хотя бы минимальное давление воды, которое соответствует техническим ограничениям, чтобы повысить его до нужного уровня.

Если вы установили любой повышающий насос только в своей квартире, то учитывайте, что он будет создавать разряжающий эффект в общем трубопроводе до него. И в это разряженное пространство будет всасываться воздух. Хорошо, если насос будет защищен автоматом от «сухого» хода и не сгорит его двигатель, но он будет постоянно отключаться. При этом вы создаете в трубе общей подачи воды еще большее падение давления. Если вашему примеру последуют другие жильцы вашего подъезда или стояка, то это приведет к еще более плачевным результатам с водой и к настоящим «санкциям» от водопоставляющей организации.

Самовсасывающие насосы ограничены величиной подъема воды по высоте установки от зеркала воды в 7-8 метров (максимум 12). Большой резервуар для циркулярного насоса с запасом воды, вы тоже не сможете установить в квартире средней площади. Придется договариваться и кооперироваться с соседями, чтобы установить такую емкость на чердаке дома.

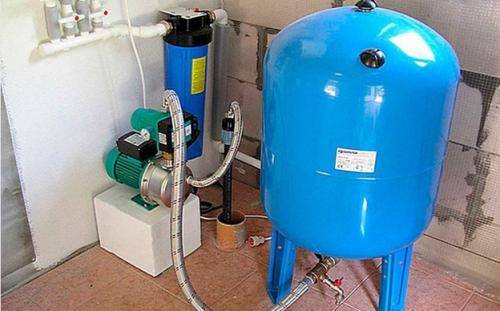

Самым грамотным и всеобъемлющим решением этих проблем может стать установка полноценной автоматической станции с самовсасывающим центробежным насосом. Силовое устройство должно быть большой производительности. Содержать собственный гидроаккумулятор максимально возможного объема и полную автоматизацию процесса подачи воды. Подсоединять эту станцию можно к подвальному коллектору общего стояка общей подачи воды или к автономному источнику. Только так можно создать требуемый напор воды на выходе из всех кранов и не усугублять ситуацию для соседей.

Как правильно установить насос для повышения давления воды. Принципы установки самовсасывающих моделей

Установка насоса этого типа не отличается повышенной сложностью. Для этого понадобятся примерно такие же навыки и инструменты, которые нужны для установки насосной техники другого типа.

Схематично установку повышающего насоса можно представить в виде следующих шагов:

1. Выбор места для гидроаккумулятора и насоса.
2. Установка гидроаккумулятора.
3. Монтаж труб для подключения оборудования к водопроводу.
4. Подвешивание насоса к стене.
5. Обвязка насоса и гидроаккумулятора.
6. Проверка работы оборудования в автоматическом режиме.

По сути, насос и гидроаккумулятор с реле давления представляет собой вариацию насосной станции . Чтобы реализовать установку такой системы устройств, сначала нужно найти место для размещения бака.

Некоторые умельцы заменяют гидроаккумулятор с мембраной обычной большой емкостью, например, пластиковым баком на 200 литров.

Вместо реле давления бак оборудуют поплавковым датчиком , чтобы обеспечить его автоматическое заполнение по мере необходимости. Такой бак устанавливают как можно выше: на чердаке или на верхнем этаже. Сразу же следует подумать не только о размерах, но и о конфигурации емкости.

Плоский и узкий бак займет меньше места, чем традиционная цилиндрическая модель. Хотя специальных требований к конфигурации емкости не имеется. Выбирая место для емкости, следует предусмотреть доступ к баку/гидроаккумулятору или возможность легкого демонтажа этого элемента. Это необходимо для выполнения технического обслуживания, ремонта или замены устройства.

На фото показан монтаж обратных клапанов при установке пластикового бака, а также порядок подключения входного и выходного патрубка к водопроводной трубе

Гидроаккумуляторы поставляются уже готовыми к установке, а вот бак следует подготовить. В нем выполняют отверстия для поступления и забора воды. Можно также сделать отдельный запорный вентиль, чтобы слить воду в аварийной ситуации. Патрубки для подачи воды в бак и забора ее в водопроводную систему монтируют к одной водопроводной трубе.

В современных условиях для монтажа водопровода логичнее использовать простые в монтаже и надежные пластиковые трубы.

Чтобы в бак не подсасывался воздух из насоса, а также чтобы предотвратить поступление туда воды при отключении техники, на оба патрубка следует установить обратные клапана. После этого монтируют трубы, с помощью которых бак присоединяют к водопроводной системе.

Циркуляционные насосы занимают минимум места, не мешают обслуживанию бытовых приборов

После того, как бак или гидроаккумулятор установлен, и выполнена прокладка необходимых водопроводных труб, можно начинать установку всасывающего насоса. Обычно такое устройство поставляется в разобранном состоянии. Его сначала собирают, а затем приступают к установке.

Если принято решение закрепить насос на стене, сначала следует сделать разметку под крепеж. Затем насос подвешивают и подключают к трубам водоснабжения. В целом это не слишком сложная операция. Важный момент — направление жидкости в насосе. Оно указано на корпусе специальными метками.

Насос следует установить таким образом, чтобы движение воды было от бака к точкам разбора воды. Таким образом, схема установки и подключения насоса повышения давления выглядит следующим образом: гидроаккумулятор-насос-потребитель. Затем выполняется обвязка насоса.

Это подробная схема подключения повышающего давление насоса к системе водопровода. Для установки обычно разъединяют трубы в начале системы и присоединяют к ним насос с помощью фитингов

Все соединения необходимо тщательно загерметизировать. Если для подключения повышающего насоса используются резьбовые соединения, следует использовать подходящий уплотнитель: ФУМ-ленту, льняную нить и т.п.

Количество уплотнителя должно быть достаточным, но не чрезмерным. К пластиковым трубам устройство подключают посредством специальных фитингов.

После этого следует проверить работу всей системы. Если использовался бак с поплавковым датчиком, его заполняют водой. Проверяют не только работу датчика. Емкость, которая служит накопительным баком, следует проверить на наличие течи. Если все в порядке, можно перейти к тестированию работы собственно насоса.

Насос нужно подключить к электрической сети. Рекомендуется перевести рычаг переключателя насоса в положение, соответствующее автоматическому режиму. Остается открыть ближайший водопроводный кран и понаблюдать за работой устройства. Если монтаж выполнен правильно, насос должен автоматически включиться, а напор воды заметно возрастет.

Подобным образом выполняют установку циркуляционных насосов повышения давления. Для них выбирают подходящее место в водопроводе, и врезают именно туда. В этом случае также крайне важно правильно подключить насос с учетом направления потока жидкости. Если положение устройства будет неверным, насос все же пропустит поток воды.

Насос для повышения давления воды в многоквартирном доме. Что из себя представляет повышающий давление насос

Повысительный электронасос — агрегат с электродвигателем и рабочим колесом, выталкивающим воду в подсоединенную к нему трубу, в результате чего происходит увеличение напора. Нередко устройства устанавливают на входе бытовых приборов: газовых колонок, водонагревателей, автоматических стиральных машин , посудомоек, высокотехнологичных джакузи, для нормальной работы которых требуется поступление воды с некоторым давлением на входе.

Принцип работы повысительного электронасоса

Многие подкачивающие насосы для водопровода работают по центробежному принципу с перемещением жидкости рабочим колесом с лопастями, установленном на валу электродвигателя. Вода подается через патрубок, расположенный на центральной оси вала и выталкивается лопатками колеса через боковое выходное отверстие.

Электронасосы, повышающие давление воды в водопроводе, обычно функционируют в автоматическом режиме включения и выключения, которым управляет встроенное герконовое реле потока. В нерабочем состоянии при отсутствии тока воды в трубопроводе агрегат отключен, как только открывают кран, вода начинает двигаться по трубам, реле срабатывает и повысительный насос включается.

Многие пользователи и авторы интернет-статей путают повысительный насос для водопровода с циркуляционным , устанавливаемым в системы отопления частных домов. Хотя они конструктивно выглядят практически одинаково и имеют схожий принцип действия, циркуляционные виды рассчитаны на непрерывную подачу жидкости на высоту с постоянным поддержанием давления теплоносителя в системе и отключаются в двух случаях: при срабатывании термореле , указывающего на превышение температуры теплоносителя, и при включении реле давления (используется редко), сигнализирующем о слишком сильном напоре рабочего тела в трубах.

Рис. 2 Мокророторный насос повышающий давление в водопроводе в разрезе

Малогабаритные центробежные повысительные электронасосы изготавливаются по двум технологиям: с мокрым и сухим ротором. В сухороторных приборах вал электрического двигателя с рабочим колесом отделен от его ротора и статорной обмотки высокогерметичным торционным уплотнением. Данная модификация отличается высоким КПД порядка 70%, обычно для охлаждения двигателя на торце корпуса помещают крыльчатку. Сухороторные модификации по сравнению с мокророторными типами имеют большие габаритные размеры, обладают более высокими показателями мощности и производительности, не критичны к чистоте и отсутствию воды из-за воздушного охлаждения электродвигателя. Но их главный недостаток — высокий уровень шума, существенно ограничивает область применения в частных водопроводах.

В модификациях с мокрым ротором последний отделен от магнитопровода электродвигателя тонкостенным стаканом, в котором он вращается, удерживаясь на торцевых подшипниках. Стакан и подшипники заполнены водой — это обеспечивает бесшумную работу и эффективное водяное охлаждение. Благодаря такой конструкции, мокророторные агрегаты обладают низким КПД около 40%, не могут работать при отсутствии водяного охлаждения (им обязательно требуется защита обмотки от холостого хода), имеют небольшие габаритные размеры. Для их работы нужна чистая среда, а основное преимущество — бесшумность хода, часто является определяющим при использовании их в индивидуальном водоснабжении.

Рис. 3 Устройство сухороторного агрегата

Регулятор давления воды в системе водоснабжения — виды и конструкции, монтаж . В отдельной статье подробно рассказываем про специальные регуляторы давления, которые устанавливаются в системе водоснабжения нормализуя, при этом, давление воды. Почитайте, возможно, будет интересно.

Вихревые повысительные насосы

На рынке встречаются подкачивающие модификации и вихревого принципа действия, они легко различимы по размещенным на одной линии сбоку торцевой части корпуса всасывающему и напорному патрубкам. Их рабочее колесо выполнено в виде крыльчатки, расположенной на валу электродвигателя, вода всасывается через один из боковых патрубков и выталкивается лопастями через противоположное выходное отверстие. Для снижения гидравлических потерь и повышения КПД зазор между лопатками вихревого колеса и стенками рабочей камеры делают минимальным, поэтому модели вихревого принципа работы намного требовательнее к чистоте воды, чем их центробежные аналоги.
