Насос для повышения давления воды. Правила подбора мощности агрегата
Насос для повышения давления воды. Правила подбора мощности агрегата
Мощность устройства должна быть соизмерима с потребностями системы. Недостаток напора плох, но и слишком большое давление не нужно.
Если для водопровода подобран слишком производительный насос, напор в системе возрастет, и все ее элементы будут подвергаться ненужной дополнительной нагрузке. Это приводит к быстрому износу и частым поломкам.
Стабильное давление воды в системе должно быть никак не меньше двух атмосфер. Этого хватит для комфортных водных процедур, а также для запуска автоматической стиральной машины.
Хотя некоторые модели более требовательны в отношении условий эксплуатации. Например, если в доме имеется душевая кабина, гидромассаж, джакузи или другие подобные устройства, давление должно быть повыше.
В таком случае лучше увеличить напор в водопроводной системе до 5-6 атмосфер. Отдельные виды техники требуют еще более высоких показателей.
Поэтому первым шагом перед установкой насоса, повышающего давление, должно стать изучение документации бытовой техники. Если какие-то устройства планируется приобрести в будущем, их характеристики также нужно учесть.

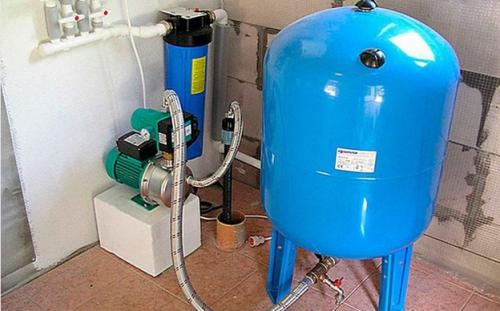

Для создания постоянного высокого давления в системе используют специальные насосные станции, включающие насос и гидробак. Их работа управляется с помощью реле давления
Точные расчеты может сделать специалист, но обычно достаточно предварительных данных, сделанных “на глазок”. Чтобы определить, какой напор реально существует в системе, можно использовать обычную литровую банку. Воду открывают и замеряют, сколько литров воды вылилось из крана в течение минуты.
Затем нужно разобраться с текущими потребностями. Если неудобства связаны с тем, что при открытом кране на кухне трудно принять душ из-за низкого напора, достаточно использовать обычный насос, который повысит давление на пару атмосфер.
Но если в доме есть автоматическая стиральная машина, душевая кабина или другая техника такого рода, следует изучить техническую документацию.
Каждый такой потребитель требует определенного напора воды. Отсутствие достаточного давления может привести к работе дорогостоящей техники вхолостую.
На такие условия работы бытовые приборы, особенно зарубежного производства, не рассчитаны. Вызванная отсутствием нормального напора поломка может рассматриваться как случай, не соответствующий гарантийным условиям.
Можно ориентироваться на максимальные показатели по давлению в водопроводной системе , указанные в паспортах устройств. При наличии большого количества такой техники стоит обратиться за консультацией к инженеру.
Выбирая подходящую по мощности модель водяного насоса для повышения давления, следует также учитывать потребности техники, приобретение которой запланировано в будущем.
Насос повышения давления воды в доме. Типы насосов повышения давления воды в трубопроводах
На практике повышать давление в водной артерии можно при помощи 2-х всем хорошо знакомым типов насосов:
- Врезкой в магистраль водоснабжения циркуляционного насоса с мокрым или сухим ротором;
- Установкой в магистраль дополнительного самовсасывающего силового агрегата или автоматической насосной станции на основе данного типа насоса.

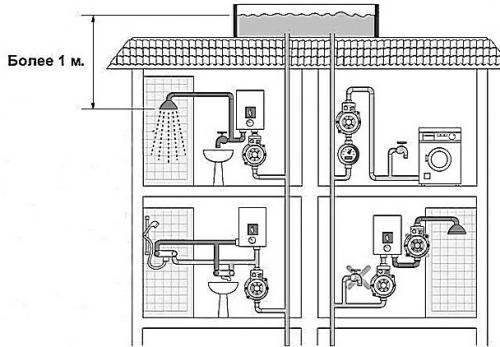

Схемы примерного подсоединения насосов повышения давления разного типа:
Циркуляционные электронасосы помогают в случаях, когда требуется увеличить давление воды в трубопроводе при стабильной подаче, но малом напоре, достигающем не боле 1 - 1.5 бар. В многоэтажных домах с помощью такого типа насосов навряд ли получится создать достаточно стабильный напор для всех жильцов стояка, даже, если установить 2 насоса и более. Этот вариант подойдет больше для индивидуального повышения напора воды в отдельной квартире. Это, так сказать, «домашний» вариант стабилизации напора.
По этой причине в многоквартирных домах с большой этажностью, лучше использовать самовсасывающий насос большей производительности или насосную станцию с соответствующей автоматикой по напору воды с собственным гидроаккумулятором.
При этом варианте вы не будете утруждать себя проблемами включения и выключения насоса, за вас это будет делать автоматика.
При установке любого типа насоса следует учитывать, что, если в кранах многоэтажки на верхних этажах временно вообще отсутствует хоть самое малое давление воды, то установка повышающего насоса не исправит это положение. Насосу требуется хотя бы минимальное давление воды, которое соответствует техническим ограничениям, чтобы повысить его до нужного уровня.
Если вы установили любой повышающий насос только в своей квартире, то учитывайте, что он будет создавать разряжающий эффект в общем трубопроводе до него. И в это разряженное пространство будет всасываться воздух. Хорошо, если насос будет защищен автоматом от «сухого» хода и не сгорит его двигатель, но он будет постоянно отключаться. При этом вы создаете в трубе общей подачи воды еще большее падение давления. Если вашему примеру последуют другие жильцы вашего подъезда или стояка, то это приведет к еще более плачевным результатам с водой и к настоящим «санкциям» от водопоставляющей организации.
Самовсасывающие насосы ограничены величиной подъема воды по высоте установки от зеркала воды в 7-8 метров (максимум 12). Большой резервуар для циркулярного насоса с запасом воды, вы тоже не сможете установить в квартире средней площади. Придется договариваться и кооперироваться с соседями, чтобы установить такую емкость на чердаке дома.
Самым грамотным и всеобъемлющим решением этих проблем может стать установка полноценной автоматической станции с самовсасывающим центробежным насосом. Силовое устройство должно быть большой производительности. Содержать собственный гидроаккумулятор максимально возможного объема и полную автоматизацию процесса подачи воды. Подсоединять эту станцию можно к подвальному коллектору общего стояка общей подачи воды или к автономному источнику. Только так можно создать требуемый напор воды на выходе из всех кранов и не усугублять ситуацию для соседей.
Насос для повышения давления воды в частном доме. Что из себя представляет повышающий давление насос
Повысительный электронасос — агрегат с электродвигателем и рабочим колесом, выталкивающим воду в подсоединенную к нему трубу, в результате чего происходит увеличение напора. Нередко устройства устанавливают на входе бытовых приборов: газовых колонок, водонагревателей, автоматических стиральных машин, посудомоек, высокотехнологичных джакузи, для нормальной работы которых требуется поступление воды с некоторым давлением на входе.
Принцип работы повысительного электронасоса
Многие подкачивающие насосы для водопровода работают по центробежному принципу с перемещением жидкости рабочим колесом с лопастями, установленном на валу электродвигателя. Вода подается через патрубок, расположенный на центральной оси вала и выталкивается лопатками колеса через боковое выходное отверстие.
Электронасосы, повышающие давление воды в водопроводе, обычно функционируют в автоматическом режиме включения и выключения, которым управляет встроенное герконовое реле потока. В нерабочем состоянии при отсутствии тока воды в трубопроводе агрегат отключен, как только открывают кран, вода начинает двигаться по трубам, реле срабатывает и повысительный насос включается.
Многие пользователи и авторы интернет-статей путают повысительный насос для водопровода с циркуляционным, устанавливаемым в системы отопления частных домов. Хотя они конструктивно выглядят практически одинаково и имеют схожий принцип действия, циркуляционные виды рассчитаны на непрерывную подачу жидкости на высоту с постоянным поддержанием давления теплоносителя в системе и отключаются в двух случаях: при срабатывании термореле, указывающего на превышение температуры теплоносителя, и при включении реле давления (используется редко), сигнализирующем о слишком сильном напоре рабочего тела в трубах.

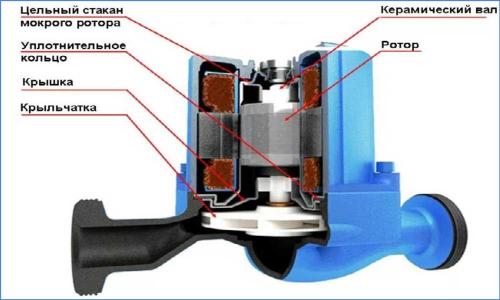

Рис. 2 Мокророторный насос повышающий давление в водопроводе в разрезе
Малогабаритные центробежные повысительные электронасосы изготавливаются по двум технологиям: с мокрым и сухим ротором. В сухороторных приборах вал электрического двигателя с рабочим колесом отделен от его ротора и статорной обмотки высокогерметичным торционным уплотнением. Данная модификация отличается высоким КПД порядка 70%, обычно для охлаждения двигателя на торце корпуса помещают крыльчатку. Сухороторные модификации по сравнению с мокророторными типами имеют большие габаритные размеры, обладают более высокими показателями мощности и производительности, не критичны к чистоте и отсутствию воды из-за воздушного охлаждения электродвигателя. Но их главный недостаток — высокий уровень шума, существенно ограничивает область применения в частных водопроводах.
В модификациях с мокрым ротором последний отделен от магнитопровода электродвигателя тонкостенным стаканом, в котором он вращается, удерживаясь на торцевых подшипниках. Стакан и подшипники заполнены водой — это обеспечивает бесшумную работу и эффективное водяное охлаждение. Благодаря такой конструкции, мокророторные агрегаты обладают низким КПД около 40%, не могут работать при отсутствии водяного охлаждения (им обязательно требуется защита обмотки от холостого хода), имеют небольшие габаритные размеры. Для их работы нужна чистая среда, а основное преимущество — бесшумность хода, часто является определяющим при использовании их в индивидуальном водоснабжении.

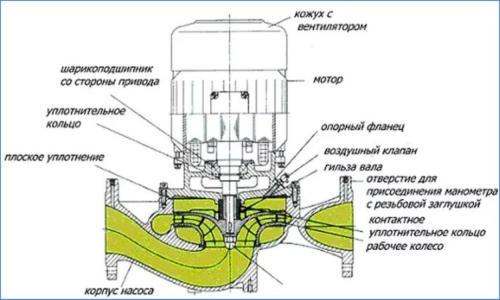

Рис. 3 Устройство сухороторного агрегата
Вихревые повысительные насосы
На рынке встречаются подкачивающие модификации и вихревого принципа действия, они легко различимы по размещенным на одной линии сбоку торцевой части корпуса всасывающему и напорному патрубкам. Их рабочее колесо выполнено в виде крыльчатки, расположенной на валу электродвигателя, вода всасывается через один из боковых патрубков и выталкивается лопастями через противоположное выходное отверстие. Для снижения гидравлических потерь и повышения КПД зазор между лопатками вихревого колеса и стенками рабочей камеры делают минимальным, поэтому модели вихревого принципа работы намного требовательнее к чистоте воды, чем их центробежные аналоги.
