Насосные станции, которые часто называют гидрофорами, сегодня активно применяются для организации автономных систем водоснабжения загородных домов и дач, поэтому вопрос о том, как самостоятельно отремонтировать такое оборудование, если в этом возникла необходимость, достаточно актуален. Прежде чем разбираться в том, как выполнить ремонт насосной станции своими руками, надо понять, из чего такие станции состоят и по какому принципу работают.

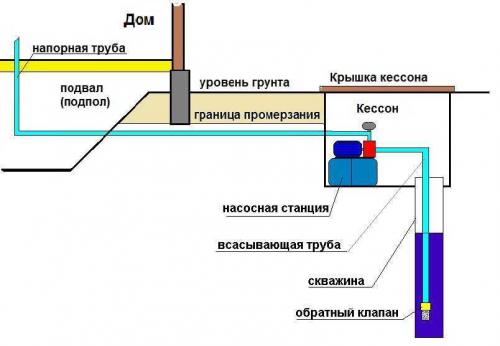

Устройство поверхностной насосной станции
Насосная станция для оснащения водопровода бытового назначения, которая и закачивает в трубопроводную систему жидкость, устанавливается на поверхности земли, максимально близко к скважине (насколько это возможно), и работает от сети электрического питания. Основными конструктивными элементами насосных станций, обеспечивающими эффективную и бесперебойную работу такого оборудования в автоматическом режиме, являются:
- сам водяной насос, который накачивает воду из скважины или колодца и под давлением проталкивает ее к выходному патрубку (для оснащения насосных станций используется преимущественно не погружной, а поверхностный насос);
- водозаборный шланг, который на максимально возможный уровень погружается в воду;
- обратный клапан, не дающий воде из всасывающего трубопровода попасть обратно в скважину или колодец;
- сетчатый фильтр, устанавливаемый перед обратным клапаном и очищающий закачиваемую из источника воду от частиц грязи и песка, попадание которых во внутреннюю часть насоса может стать одной из причин его выхода из строя;
- датчик давления, устанавливаемый после насоса – на напорной магистрали (основная задача такого датчика, работающего в автоматическом режиме, состоит в том, чтобы включать насос в том случае, если давление воды в системе водоснабжения понизится до критического значения, и выключать, когда оно достигнет требуемых параметров);
- датчик потока воды, который устанавливается до насоса и не позволяет ему работать на холостом ходу (когда из скважины или колодца перестает поступать вода, такой датчик автоматически отключает устройство, не давая ему перегреваться);
- манометр, позволяющий измерять давление воды в трубопроводе, создаваемое насосной станцией.

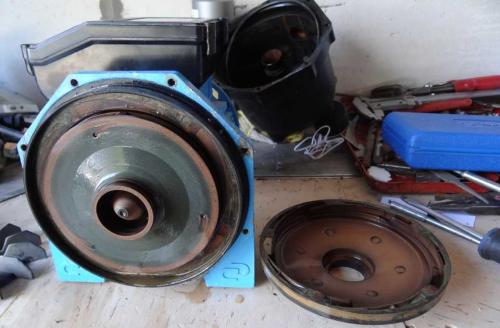

Износ крыльчатки насосной станции. Состав насосной станции и назначение частей
Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:
- Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
- На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
- Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
- Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).
Неисправности насосной станции. Проблемы и неисправности насосных станций и их исправление
Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.
Не отключается насосная станция (не набирает давление)
Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:
Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка
. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.
Еще одна возможная причина — низкое напряжение в сети
. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.
Ремонт насосной станции: часто включается
Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:
Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода
или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.
Воздух в воде
Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:
Насосная станция не включается
Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.
Если система не работает — надо проверить электрическую часть
Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.
Мотор гудит, но не качает воду (крыльчатка не вращается)
Такая неисправность может быть вызвана низким напряжением в сети
. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке
. Берем , проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.
Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.
Проверяем крыльчатку — это уже серьезный ремонт насосной станции

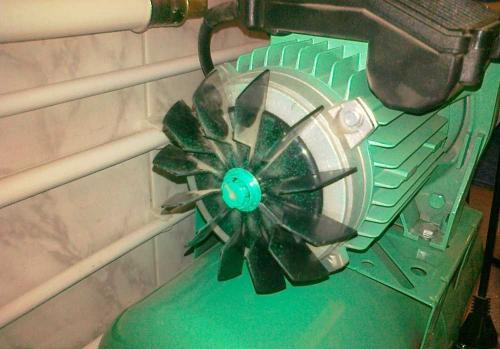

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.
