Монтаж трубопровода в частном доме. Виды разводки труб в ванной комнате
Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.
Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.
Рассмотрим их более подробно.
Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично
Коллекторная
Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.
В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.
Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.
Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.
Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.
Обычно коллекторную систему проектируют и выполняют профессионалы.
Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты
Последовательная
Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.
Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.
В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.
Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.
Водопровод в частном доме своими руками от колодца. Прокладка коммуникаций к колодцу
Примерная общая схема водопровода от колодца к дому
После гидроизоляции колодца изнутри и снаружи не стоит торопится засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.
- Водопровод от колодца к дому следует заглублять ниже уровня промерзания почвы (эту величину можно легко уточнить в любой местной строительной организации). Траншея роется с учетом того, что на ее дно будет засыпаться песчано-гравийная подушка примерно 100 мм высотой.

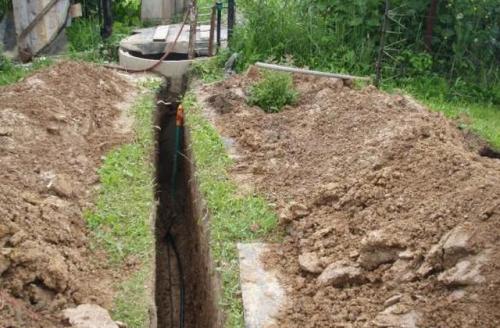

Траншея должна быть в глубину ниже уровня промерзания грунта
- Наверное, никто уже в наше время не применяет для подобных водопроводов металлические трубы. Самое оптимальное решение – полиэтиленовые трубы (ПНД). Для гарантированного снабжения всего дома лучше использовать трубу диаметром 32 мм. В продаже на них всегда есть широчайший ассортимент арматуры – фитингов, тройников, отводов, переходов и т.п . Компрессионные фитинговые соединения предельно упрощают работу – не требуется вообще никакого дополнительного оборудования.

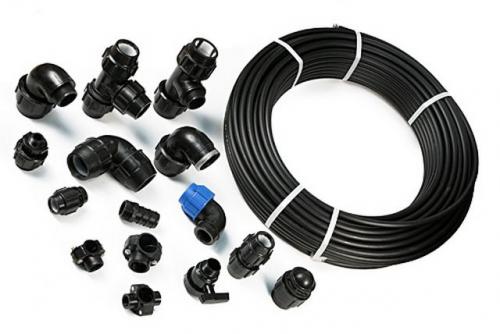

ПНД-трубы и разнообразие арматурных изделий для них
- Бывалые мастера советуют: ПНД труба стоит недорого, поэтому при прокладке водопровода от колодца к дому имеет смысл уложить не одну, а две линии. Одна из них будет основной, а вторая – просто находится в резерве на случай какого-либо чрезвычайного происшествия. Этот предусмотрительный ход избавит в этом случае от трудоемких работ по замене вышедшей из строя магистрали.
Такой утепленный канал обезопасит трубу от промерзания

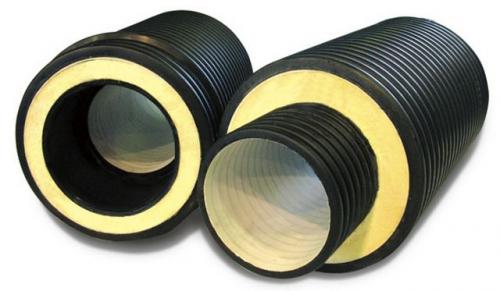

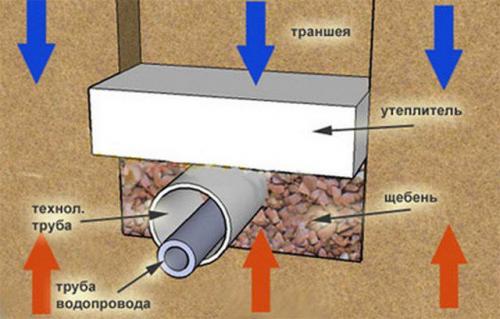

- Неразумно выкладывать трубу просто на грунт – ей необходимо создать дополнительную механическую защиту. Для этого можно использовать технические полиэтиленовые трубы большего диаметра , либо полимерные гофротрубы , с утеплителем или без него.
Можно для дополнительного утепления использовать блоки пенополистирола
- Если труба гарантированно размещается ниже уровня промерзания земли, то особого утепления она и не требует. Однако, лучше все же перед засыпкой траншеи грунтом проложить сверху труб слой пенополистирола – это обезопасит их в особо сильные, аномальные морозы.
- « Слабым» местом могут быть участки подъема труб к поверхности, прохождения ими цоколя или неотапливаемого подвала. Здесь, вероятно, следует предусмотреть подогрев водопровода и его усиленную изоляцию, о чем подробно рассказано в специальной статье нашего портала .
- Организуется проход трубы через стенку колодца – на том же уровне, где проложен трубопровод . Этот узел ни в коем случае нельзя размещать на стыке колец – при бурении отверстий край кольца может потрескаться или даже разрушиться. Самым оптимальным вариантом будет установить в проделанное отверстие резьбовой сгон Ø 1 ″.

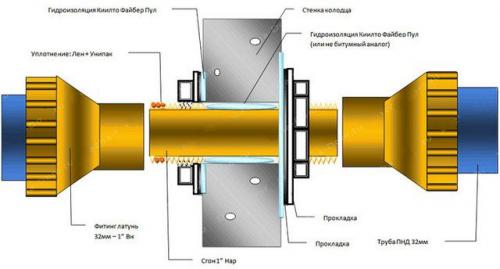

Проход трубы через стенку колодца
Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия. Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.
- На резьбовую часть сгона снаружи «запаковывается» фитинг, к которому присоединяется подводимая к колодцу ПНД-труба. С внутренней части колодца на фитинге лучше закрепить тройник. На горизонтальный вывод его советуют установить кран, который позволит сливать воду из домашней системы водопровода, если дом длительное время не будет эксплуатироваться. К выходу тройника, смотрящему вниз, «пакуется» фитинг, к которому будет присоединен отрезок вертикальной трубы для забора воды из колодца или для соединения с погружным насосом.
Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.
Разводка воды в частном доме своими руками. Как устроен бытовой водопровод
В большинстве случаев водоснабжение частного дома базируется на автономном источнике питьевого качества. Это может быть колодец или скважина. Поэтому внутренний водовод в доме начинается от насосной станции, а точнее, от первого запорного вентиля, отсекающего напорный узел от разводки.
За этим вентилем расположены ветка холодной воды и линия горячего водоснабжения (ГВС). И в большинстве случаев линия ГВС формируется на основе ответвления от холодного трубопровода, которое заходит в нагревательный прибор, генерирующий горячую воду.

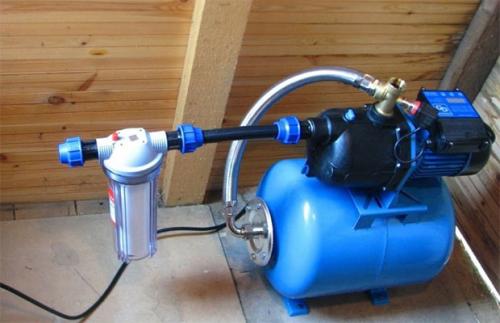

Насосная станция — основа внутреннего водопровода в доме
Источники потребления – краны, смесители, посудомоечные и стиральные машинки, сливные бачки и прочее – подключаются у холодной и горячей веткам с помощью отводов, врезанных в главную горячую или холодную трубу или коллектор. В последнем случае потребитель вынужден купить больше трубопроводной арматуры. Однако использование водяного коллектора убережет вас от скачков давления в сети. Проще говоря: вас не ошпарит кипятком в душе после того, как кто-то использует сливной бачок.
Стыки отводов и центральной линии обыгрываются с помощью тройников. Повороты (угловые сопряжения) оформляют с помощью уголков. В целях облегчения процесса ремонта в отвод к источнику потребления врезают запорный вентиль. Он позволяет не отключать воду во всем доме в случае ремонта одного крана.
Как видите, типовая разводка водопровода в частном доме устроена очень просто. Собрать такую сеть может любой начинающий слесарь. А начинать конструирование подающей воду сети нужно с вычисления метража труб и количества соединительных и запорных фитингов.
Какой диаметр трубы для водопровода в частном доме. Как длина водопровода влияет на диаметр труб
Стандартные размеры трубопроводов, их диаметры измеряются в дюймах. 1 дюйм равен 25,4 мм. Дюйм обозначается в литературе и на схемах значком двойного апострофа — «»». В системах внутреннего водоснабжения как дома, так и квартиры используют калибры в 0,5 дюйма или в 3/4 дюйма. Обозначаются они как 1/2″ или 3/4″.
Таблица диаметров труб для водоснабжения.
Необходимый диаметр трубных элементов прямо пропорционален их общей длине. Диаметр труб для водопровода в квартире не превышает 20 мм.
Такое же сечение используется и в загородном частном доме при небольшой, до 10 м, длине. При протяженности водопровода в здании, достигающей 30 м, нужно брать трубу в поперечине 25 мм, если длина больше, то следует выбрать 32 мм.
Количество соединений, поворотов и точек водоразбора тоже влияет на рекомендуемый диаметр в сторону увеличения. Если неправильно подобрать производительность трубопроводов при достаточном количестве точек потребления, это может привести к тому, например, что открытие крана в одном помещении приведет к уменьшению напора и пропаданию воды в другом.
В частном доме число точек разбора воды бывает больше, чем в городской квартире. Одновременное использование большинства из них может даже привести к неработоспособности бытовой техники, стиральной или посудомоечной машины.
При проектировании и монтаже системы лучше использовать трубы с запасом по сечению, особенно в частном доме при отсутствии центрального водоснабжения. Водяные стояки имеют диаметр больший, чем отводы, идущие от стояка к точкам потребления.
Внутренняя разводка водопровода в частном доме. Схемы разводки водопровода
Прежде чем приступить к работам, важно определиться с оптимальной схемой водоснабжения и водоотведения для конкретного дома. В большей степени выбор варианта прокладки коммуникаций зависит от периодичности эксплуатации, количества жильцов и частотности использования водопроводной воды.

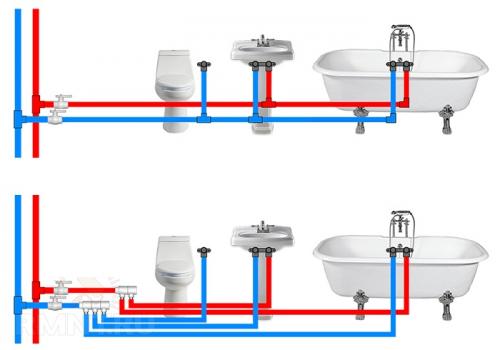

В настоящий момент выделяют три основные схемы разводки воды в частном доме: параллельная, последовательная и смешанная. В последнем варианте предусматривается подключение к системе через коллектор, после чего идет последовательное подключение. Каждый вариант имеет свои особенности и нюансы, которые необходимо учитывать до начала монтажа .
Последовательное подключение
Суть схемы заключается в отводе от стояка общих веток к местам потребления. От полученных ответвлений с помощью тройников выполняют подключение сантехнического оборудования в доме. Вариант выгоден в экономическом плане, поскольку требуется меньше труб и соединительных фитингов. Более того, тройниковую схему легче монтировать и прятать под отделкой в комнатах за счет своей компактности.
Однако такой вариант больше подходит для общественных строений, домов временного использования или объектов с небольшим количеством жильцов. Дело в том, что такая система не способна обеспечить равномерное давление одновременно для двух пользователей. В последней точке всегда будет наблюдаться падение напора воды, если на этой магистрали уже будет открыт кран или включена стиральная машина. Также возникнут сложности подключения новых потребителей, поскольку потребуется перекрывать воду во всем доме.
Параллельное подключение
В отличие от предыдущего варианта все потребители в доме подключаются не к разветвленной трубе, а напрямую к главному коллектору. Этот прибор имеет одно подключение для подачи воды и множество выходов. Как правило, в доме требуется два разделителя:
- холодное водоснабжение (ХВС) – устанавливается при вводе трубы в дом;
- горячее водоснабжение (ГВС) – монтируют сразу на выходе из водонагревателя.
В обязательном порядке перед коллектором устанавливают очистной фильтр и редуктор для выравнивания давления. Такой способ обустройства водоснабжения предусматривает использование большого количества труб. Это существенно усложняет монтаж и маскировку коммуникаций. При этом есть существенное преимущество – все сантехнические приборы будут иметь одинаковый напор воды. Даже включение сразу нескольких кранов приведет к минимальному изменению давления.
