Канализация в ленточном фундаменте. Проведение канализации через ленточный фундамент

Канализация в ленточном фундаменте. Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.

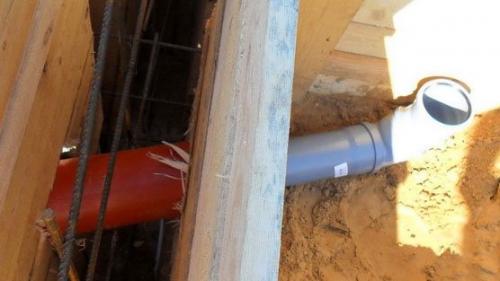

• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.

Канализация в ленточном фундаменте

Первый способ используется в том случае, если фундамент имеет большую толщину. В этом случае роют траншею в том месте, где планируется выведение канализационных труб наружу. Для облегчения работы используют метод наклонного бурения. Бур заводится под фундамент на определенную глубину и под нужным углом.

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Прокладка коммуникаций под фундаментом. Проблемы и их решение

Большинство строителей придерживаются мнения, что закладывать инженерные сети в тело фундамента без доступа к ним в процессе эксплуатации не целесообразно.

Как минимум, трубы и кабеля могут прийти в негодность по причине естественного износа.

При этом всегда остается риск, что возникнут проблемы в определенное время с коммуникациями в виде повреждения уплотнителя , рассоединенных контактов или засорившихся труб. Поэтому открыто стоит вопрос о ремонтопригодности закладываемых в плитный фундамент коммуникаций.

Заложить ремонтопригодную систему можно, если изначально вести трубы и кабеля в специальных футлярах и выводить их в специальный приямок – смотровой колодец, оборудованный в техническом помещении. При желании кессон можно закрыть декоративной крышкой и пользоваться им лишь по мере необходимости.

Приямок представляет собой отдельно стоящее подземное помещение с бетонными стенами и дном. Как правило, изготавливают конструкцию размером 0,7х0,7х0,7 м. Сначала делают приямок, а затем возводят плиту фундамента.

Как правило, приямок должен быть расположен за периметром отмостки . Таким образом, в случае аварии в трубопроводе, стоки будут скапливаться не под фундаментом, а течь сразу в приямок. При желании собственник может заменить или отремонтировать коммуникационные сети в любое время.

Монтаж приямка влечет за собой усложнение конструктива плиты фундамента и удорожание строительства. Но как показывает практика, стоимость замены труб не соизмерима с риском строительства нового фундамента или дома, если из-за бытовой аварии с коммуникационными системами вся силовая конструкция потеряет прочность.

Прокладка коммуникаций под монолитной плитой. Основные принципы прокладки коммуникаций

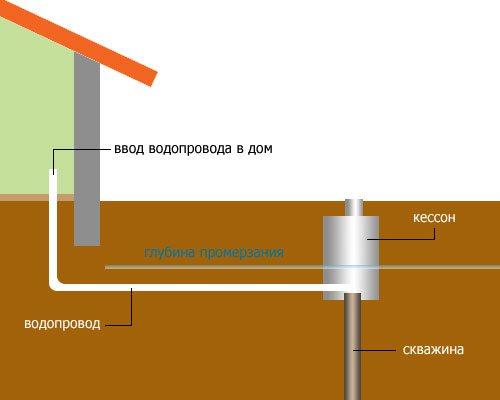

Схема прокладки водопровода под фундаментом.
Прежде всего, нужно избежать замерзания воды в водопроводных трубах. Способов два:

1. Прокладка водопроводных труб ниже глубины промерзания грунта. При водоснабжении из скважины делается кессон, в котором находится оголовок скважины, и которых сам находится под землёй ниже глубины промерзания. От него прокладывается водопроводная труба под дом, и уже там труба поднимается вверх и заводится в дом. Грунт под отапливаемым домом не промерзает, поэтому в этом участке грунта вода в водопроводе тоже замерзать не будет.
2. Обогрев водопроводной трубы. Когда нет возможности проложить водопровод ниже глубины промерзания грунта, его приходится подогревать с помощью специального греющего кабеля. Такой кабель питается от электричества и укладывается рядом с трубой; он имеет датчики и при понижении температуры включает подогрев. Минусом этого способа является дополнительный расход электроэнергии.

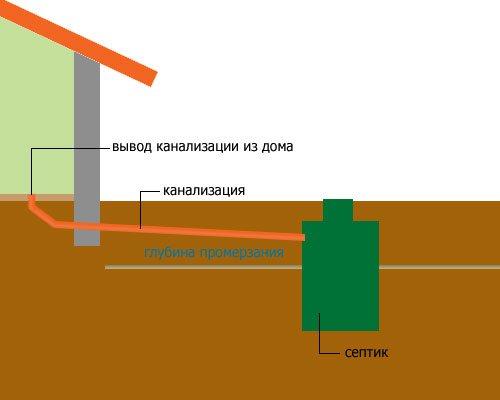

Схема прокладки канализации через фундамент.

Если в водопроводной трубе постоянно находится вода, то в канализационных трубах стоки не задерживаются, поэтому нет необходимости защищать их от промерзания, и трубы канализации можно укладывать неглубоко — выше уровня промерзания. Входные патрубки септиков находятся на глубине от 60 см и глубже, расстояние от дома до септика 5-10 м, необходимый уклон трубы — 2-4 см на 1 м. Таким образом, чтобы обеспечить достаточный перепад канализационную трубу нужно прокладывать на глубине 40-60 см: 40 см под домом в месте выхода канализации из помещения и 60 см на входе в септик.

При прокладке коммуникаций под землёй для защиты труб нужно использовать так называемые гильзы — трубы большего диаметра, внутри которых прокладывается основная рабочая труба. Такая конструкция особенно актуальна для водопровода. Гильза защищает трубу от давления грунта и от механических повреждений. Ещё один плюс использования гильзы: в случае прорыва трубы её можно будет достать из полости гильзы и заменить, это будет легче, чем откапывать её полностью, а потом снова засыпать траншею.

Канализационная труба в гильзе.

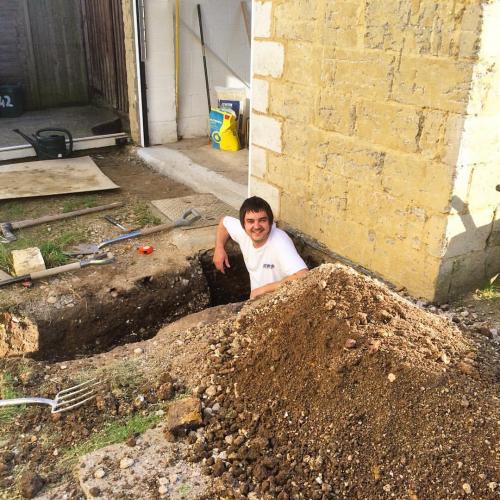

Канализационная труба под фундаментом. Подкоп под бетонным основанием

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

Прежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить , исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно , маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона.

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

Ввод коммуникаций в плитный фундамент. Монтаж канализации и водоснабжения под плитный фундамент

При постройке дома, который будет иметь плитный фундамент, разводить трубопровод необходимо закончить до начала подготовки подстилающего слоя или перед установкой сетки из арматуры. На это влияет особенность методики плитного фундамента:

• Перед монтажом опалубки надо отсыпать фундаментную подушку и залить подбетонку.
• Тяжело угадать с выходом стояка, если укладывать конструкции до монтажа опалубки.

Укладывать инженерные коммуникации после обретения фундаментом конкретных очертаний. Земля может промерзнуть на глубину до двух метров на краю отмостки дома. Поэтому для наилучшего результата водопроводные коммуникации надо уложить в канавки на расстоянии 2 – 3 метров, а затем сделать уклон к стояку, наклонив трубу на несколько градусов.

УШП – плитный фундамент с тёплым поломИсточник yandex.net

Канализацию прокладывать таким способом категорически нельзя. Если уклон составляет больше 7 градусов, то начинаются засоры. Жидкость при этом быстро стекает в септик и не успевает вынести за собой крупные фракции. Чтобы уложить стояк под одним углом до септика используется следующая технология:

• Траншея должна быть глубиной не менее 0,7 м – там, где она пересекается с фундаментом.
• Если размер диаметра трубы равен 110 мм, то необходимо создать уклон со значением 2 см на 1 м трубы.
• В помещении угол не должен превышать это значение. В ином случае стояки нужно собрать внутри здания горизонтальным способом, после сбросив через вертикальный стояк к внешней части канализации.

Необходимо выкопать люк или колодец снаружи для прочистки магистрали. Большую долговечность обеспечат трубы из чугуна или пропилена. Отводы в 90 градусов лучше заменить двумя коленами по 45 градусов.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/kanalizacionnaya-truba-v-fundamente-konstruktivnye-osobennosti-svaynogo-osnovaniya

Закладка гильз в фундамент. Методика закладки трубы под канализацию при сооружении фундамента

Когда фундамент только сооружается, прокладка трубы под канализацию не составит трудностей. Нужно точно определить, с какой стороны, на каком расстоянии от дома будет находиться септик, место подключения к централизованной системе отведения стоков. Затем, роется траншея от этой точки к дому.

Сооружая траншею, нужно сделать ее такой глубины, чтобы будущая канализационная труба располагалась прямо, без соединений, поворотов. Не нужно забывать о наклоне по направлению от дома к месту стока. Оптимальная величина наклона — 2-4 см на метр трубы канализации. Большее, меньшее значение наклона приведет к нарушениям в отводе стоков, быстрому засорению трубы.

Глубина заложения трубы в траншее, при прокладке через фундамент должна равняться глубине промерзания почвы — плюс 0.4-0.5 метров. Иногда в публикациях пишется, что по канализации отводится нагретая масса стоков, это предохранит ее от замерзания. Это так, но при небольших морозах. В случае сильных заморозков, как минимум на стенках труб образуется слой льда. Очень быстро он вызовет затор, полное замерзание содержимого. Учитывая, что лед при образовании расширяется, велика вероятность растрескивания канализационной трубы.

В фундаменте, в месте соединения с траншеей укладывают гильзу. Это толстостенная металлопластиковая, стальная труба на 20-30 см большего диаметра, чем канализационная. Для последней рекомендуются трубы, диаметром около 0.1 метра, гильза должна иметь диаметр 0.3-0.4 метра.

Труба вводится по центру гильзы, пустое пространство заполняется гидроизолирующим, амортизирующим материалом. С наружной, внутренней стороны заделывается раствором цемента. Традиционно в качестве амортизатора, гидроизолятора применялся просмоленный пеньковый, джутовый трос, пакля. Их обматывали вокруг трубы, утрамбовывали.

Другим вариантом было использование тщательно просеянной, густо замешанной глиняной массы. Ее располагали с двух сторон от просмоленного каната, вместо него. Сейчас, более практично использование водостойкой строительной пены. Пистолетом заполняется пространство между внутренними стенками гильзы и проходящей водоотводящей трубой. С обеих сторон заделывается цементным раствором. Часто, место входа, выхода через основание строения дополнительно герметизируется резиновой манжетой. Приобрести ее можно в магазине строительных материалов, сантехническом.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/kak-ulozhit-kanalizacionnuyu-trubu-pri-zalivke-fundamenta-varianty-provedeniya-kanalizacii-v

Как вывести канализацию через фундамент. Как вывести трубу прямо из дома

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:

• Перфоратор;
• Металлический пробойник;
• Электрическая дрель;
• Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

• Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
• Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
• Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.
