Что понимают под системой водоснабжения. Определение и описание

Что понимают под системой водоснабжения. Определение и описание

Водоснабжением называется организованная доставка воды из источников подземного или надземного типа непосредственно к потребителю в соответствии с требуемым количеством и показателями качества. Система водоснабжения включает в себя все необходимые инженерные конструкции, обеспечивающие такую доставку. Одним словом, эту систему можно обозначить как всем знакомый водопровод.

Если речь идет о самостоятельной организации водопровода для собственного участка, следует максимально тщательно выбирать источник воды. Иногда более практично сразу потратиться на обустройство сложной системы, которая достанет до источника, удовлетворяющего все требования в полном объеме, чем соглашаться на полумеры, которые удовлетворят запросы только частично.

Требования к источникам разнообразны, но логически обоснованы.

• Выбранный источник должен обеспечивать необходимое количество воды в любой момент, желательно – с существенным запасом. Полноценная система, организованная для загородного дома, должна обеспечивать питьевые потребности проживающих здесь людей и животных, бесперебойную работу санузлов, а при необходимости – и полив огорода. Запас понадобится хотя бы для того, чтобы усиленно поливать огород в сильную жару или срочно варить в больших объемах компоты по факту поспевания фруктов.
• Стабильность подачи воды – еще один важный критерий выбора источника. Если он в сильную жару способен пересохнуть или обмелеть, источник уже не сможет соответствовать первому критерию, а значит, даже переизбыток воды во все остальные сезоны не перекроет этот минус.

Система водоснабжения и водоотведения. Примеры расчета водопотребления и водоотведения

Нагрузка на трубопроводы и устройства, обеспечивающие бесперебойный подвод воды к различному санитарно-техническому оборудованию (кухонная мойка, кран в ванной, унитаз и пр.), зависит от показателей ее расхода.

В расчете водопотребления определяется максимальный расход воды в сутки, час и секунду (как общий, так и холодной и горячей в отдельности). По водоотведению есть своя методика расчета.

На основе полученных результатов устанавливаются параметры системы водоснабжения по СНиП 2.04.01-85 – « Внутренний водопровод и канализация зданий » и некоторые дополнительные (диаметр прохода счетчика и др.).

Пример 1: вычисление объема по формулам

Исходные данные:

Частный коттедж с газовой водонагревательной колонкой, в нем проживает 4 чел. Сантехприборы :

• кран в ванной – 1;
• унитаз со смывным бачком в санузле – 1;
• кран в раковине на кухне – 1.

Требуется рассчитать расход воды и подобрать сечение подводящих труб в ванной, санузле, кухне, а также минимальный диаметр входной трубы – той, которая соединяет дом с централизованной системой или источником водоснабжения. Другие параметры из упомянутых строительных норм и правил для частного дома не актуальны.

Методика расчета водопотребления строится на формулах и нормативном справочном материале. Подробно методика вычислений приведена в СНиП 2.04.01-85

Расчет:

1. Расход воды ( max ) в 1 сек. рассчитывается по формуле:

Qсек = 5×q×k (л/сек) , где:

q – расход воды в 1 сек. для одного прибора по пункту 3.2 . Для ванной, санузла и кухни – 0,25 л/сек, 0,1 л/сек, 0,12 л/сек соответственно (приложение 2 ).

k – коэффициент из приложения 4 . Определяется по вероятности действия сантехники ( Р ) и их количеству ( n ).

2. Определим Р :

P = (m×q₁)/(q×n×3600) , где

m – люди, m = 4 чел.;

q₁ – общая максимальная норма расхода воды за час наибольшего потребления, q₁ = 10,5 л/час (приложение 3 , наличие в доме водопровода, ванной, газовой водонагревательной колонки, канализации);

q – расход воды для одного прибора в 1 сек.;

n – количество единиц сантехники, n = 3.

Примечание: поскольку значение q разное, то заменяем q * n суммированием соответствующих цифр.

P = (4×10,5)/((0,25+0,1+0,12)×3600) = 0,0248

k = 0,226 – ванная, санузел, кухня (на основе n × P, т.е. 1×0,0248 = 0,0248)

k = 0,310 – коттедж в целом (на основе n × P, т.е. 3×0,0248 = 0,0744)

4. Определим Q_сек :

ванная Q_сек = 5×0,25×0,226 = 0,283 л/сек

санузел Q_сек = 5×0,1×0,226 = 0,113 л/сек

кухня Q_сек = 5×0,12×0,226 = 0,136 л/сек

коттедж в целом Q_сек = 5×(0,25+0,1+0,12)×0,310 = 0,535 л/сек

Итак, расход воды получен. Рассчитаем теперь сечение (внутренний диаметр) труб по формуле:

D = √((4× Q_сек )/(ПИ×V)) (м) , где:

V – скорость водного потока, м/сек. V = 2,5 м/сек по пункту 7.6 ;

Q_сек – расход воды в 1 сек., м/сек.

Водоснабжение. Значение слова «водоснабжение»

ВОДОСНАБЖЕ́НИЕ , -я, ср. Система мероприятий по снабжению водой населения, объектов промышленности и других потребителей воды.

Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия):

• Водоснабжéние — подача поверхностных или подземных вод водопотребителям в требуемом количестве и в соответствии с целевыми показателями качества воды в водных объектах. Инженерные сооружения, предназначенные для решения задач водоснабжения, называют системой водоснабжения, или водопроводом.

Децентрализованное водоснабжение. Децентрализованная система водоснабжения

Децентрализованные системы водоснабжения состоят из индивидуальных водозаборных сооружений (колодцев, каптажных камер, родников, скважин), наружных (если водозабор находится вне жилого дома) и внутренних трубопроводов, санитарно-технических приборов и арматуры, водонапорного или гидропневматического бака . Возможно устройство общего водозаборного сооружения для 2 — 3 соседних домов. Участок для устройства водозабора следует выбирать на не загрязненном месте, выше по направлению потока подземных вод. Водозаборы должны быть удалены от возможных источников загрязнений (уборных, выгребных ям, скотных дворов, свалок, мест захоронения и т. п.) на расстояние не менее 50 м. Водозаборы следует размещать на сухом повышенном участке земли.
При выборе любого из этих источников нужно выяснить, какой максимальный объем воды можно из него получить. Например, дебит артезианской скважины не ограничивает расход воды, сдерживать потребление способна лишь производительность насоса . Если насос очень производителен, а потребителей (кранов) включено мало, может возникнуть настолько высокое давление в трубах, что наиболее узкие места соединений станут пропускать воду — подтекать. По этой причине максимально допустимый напор в водопроводе, согласно СНиП, не должен превышать 60 метров водяного столба, а давление, соответственно, 6 бар.

Системы водоснабжения Виды. Виды обеспечения водоснабжения частного дома

Существует две ключевых разновидности водоснабжения: автономное, при котором подача воды осуществляется из личной скважины, и централизованное, когда вода подается за счет общей водопроводной магистрали, обеспечиваемой из водонапорной башни.

В каждом из этих вариантов есть свои преимущества и недостатки. Особенности ведения монтажных работ также напрямую зависят от типа водоснабжения. Это же сказывается и на стоимости организации всего рабочего процесса.

При выборе системы водоснабжения стоит опираться на определенные критерии:

Наличие водонапорной магистрали

Очень важно оценить близлежащую местность на наличие водонапорной башни, чтобы далее отталкиваться от этого в выборе вида водоснабжения

Вода, подаваемая населенный пункт

Иногда в дачных поселках или на отдаленной местности осуществляется подача только технической воды, которая непригодна для другого употребления

Бесперебойность работы водопроводной магистрали

Важно чтобы работа централизованной станции была постоянной, не оставляла жильцов в трудных ситуациях

Стоимость централизованного водоснабжения

Кажется, что этот вопрос очевиден, но иногда осуществление автономного водоснабжения может оказаться дешевле, чем подключение к центральному;

Другие внешние факторы

Перед подключением к централизованной системе стоит проверить, не отключают ли линии водоснабжения на зиму, а также предусмотреть другие подобные ситуации.

Централизованное водоснабжение: плюсы и минусы

У централизованной системы водоснабжения, конечно, имеются свои достоинства и недостатки.

К плюсам этого вида водоснабжения относят:

Автоматическая работа

В случае централизованной системы водоснабжения, необходимое давление в системе поддерживается автоматически, хозяину дома не нужно переживать о нюансах поступления воды.

Очистка воды

Вода в централизованной системе обязательно проходит через деминерализацию, в ходе которой из нее удаляются различные примеси, бактерии и механические частицы

Стоимость

В большинстве случаев стоимость подключения к этому типу водоснабжения в разы дешевле, чем осуществление автономного. Это же относится и к монтажным работам.

Недостатки централизованной системы снабжения:

Зависимость от различных внешних факторов

Непосредственная зависимость централизованной системы от самых разных факторов, которые мы уже перечисляли выше, может серьезно помешать ее хорошей работе.

Получения разрешений

Любое увеличение бумажной работы в процессе строительства можно считать существенным недостатком

Ежемесячная оплата коммунальных услуг

Изменение давления в системе

В зависимости от качества работы централизованной системы, которое владелец конкретного дома не может никак корректировать, может меняться давление в системе, а значит вода будет поступать с перебоями.

Качество воды

В большинстве централизованных систем вода не самая лучшая, так как в ней может присутствовать большое количество хлора и каких-либо еще химикатов.

Автономное водоснабжение: его достоинства и недостатки

К плюсам автономной системы водоснабжения принято относить:

Независимость от каких-либо внешних условий

Проведя автономную систему, можно избавиться от переживаний по поводу того, что может пойти не так. С ней вы будете защищены от любых опасностей, которыми грозит централизованная магистраль.

Возможность проведения в любом месте

Вне зависимости от того, насколько населено место, где вы строите коттедж, там можно будет провести автономную систему.

Отсутствия необходимость ежемесячной платы

Качество воды

Вода в собственной скважине, как правило, в разы лучше, чем при централизованном виде снабжения.

Система водоснабжения в квартире. Выбор типа разводки

Для многоэтажных домов характерными являются последовательные (тройниковые) и параллельные (коллекторные) схемы поквартирной разводки. У каждой из них присутствуют как преимущества, так и недостатки, а иногда целесообразно бывает их комбинировать.

• Тройниковая, или последовательная схема организации водоснабжения в квартире

В данном случае к общему стояку последовательно (через тройники) подключаются все потребляющие устройства (краны, душевые, стиральные машины и пр.). Такая схема применяется для стояков и с холодной, и с горячей водой.

Последовательная схема организации водоснабжения в квартире

Стояк при таком формате организации разводки должен иметь больший диаметр по сравнению с другими трубами системы, так как он одновременно выполняет роль «полноводного» коллектора. Отводы соединяются со стояком при помощи тройников (отсюда и название). Причем каждый потребитель, как правило, имеет свой отвод.

Основным преимуществом такой системы является ее простота, а также ремонтопригодность. Каждый потребитель может быть отключен и починен индивидуально. Но присутствуют и серьезные ограничения.

Во-первых, такая система может функционировать только в квартирах небольшой площади, где расстояние от стояка до каждого потребителя небольшое. Чем длиннее будет отвод, тем ниже окажется давление на выходе.

А во-вторых, выйти из строя может и сам центральный стояк (например, когда там образовалась трещина или из-за коррозии). Тогда функционировать перестанут сразу все потребители воды в доме.

Если не усложнять систему, размещая трубы за декоративной отделкой, тройниковая схема является наиболее экономичной. А с учетом того, что она предназначена для небольших по площади квартир, которых основная масса, можно сказать, что такая разводка является самой популярной в стране.

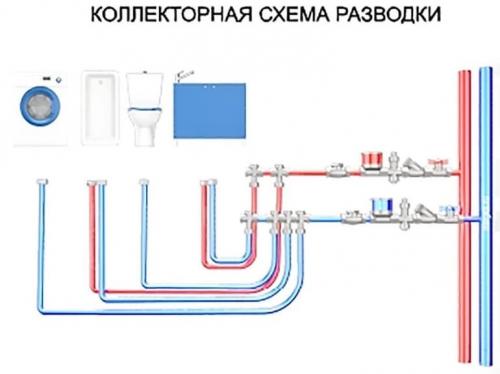

• Коллекторное водоснабжение квартиры

Другое название такой разводки – параллельная. Подсоединение разных потребителей производится от одного отвода, который берет начало от центрального стояка. Такой отвод, как правило, оснащается вентилем. Данная схема позволяет с минимумом затрат запитывать потребителей, расположенных на большом удалении от стояка, и даже организовывать в квартире дополнительные санузлы.

Коллекторное водоснабжение квартиры

Каковы же основные преимущества такого подключения?

• Напор воды у разных потребителей остается неизменным . И не важно, сколько именно потребителей подсоединено.
• Весьма просто найти поломку на отдельной линии.
• Количество подсоединений отдельных линий к стояку сведено к минимуму , а значит, вероятность поломки сводится практически на нет.
• Если перекрыть воду на одном отводе (с целью ремонта, например), другие отводы могут продолжать работать.
• Параллельные выделенные отводы в интерьере более системны . Их проще декорировать, например, коробами. При этом к ним будет непосредственный доступ, то есть у системы сохранится высокая ремонтопригодность.

Минусом является существенная материалоемкость (требуется большое количество труб), а также трудоемкость работ по монтажу системы. Как следствие, никак нельзя сказать, что это бюджетный вариант организации сантехнической разводки.

Водоснабжение Виды. Виды водоснабжения. Классификация. Краткая характеристика систем водоснабжения.

ВОДОСНАБЖЕНИЕ – подача поверхностных или подземных вод водопотребителям в требуемом количестве и в соответствии с целевыми показателями качества воды в водных объектах. Инженерные сооружения, предназначенные для решения задач водоснабжения, называют системой водоснабжения, называют системой водоснабжения, или водопроводом. Безопасность водозабора обеспечивается комплексом административных и санитарно-гигиенических мероприятий, в первую очередь зонированием территории водозабора.

Виды водоснабжения: 1. Под централизованной системой питьевого водоснабжения понимается комплекс устройств и сооружений для забора, обработки и хранения, подачи воды к местам расходования и открытой для общего пользования населения. При центральном водоснабжении все потребители подключены к общему источнику водоснабжения, оно предназначено для большого количества потребителей. 2. Нецентрализованное водоснабжение – это использование для питьевых и хозяйственных нужд населения воды подземных источников, забираемой с помощью различных сооружений и устройств, открытых для общего пользования или находящихся в индивидуальном пользовании, без подачи ее к месту расходования. Централизованное водоснабжение. Общие требования к воде: 1. Питьевая вода должна быть безопасна в эпидемическом и рациональном отношении, безвредна по химическому составу и иметь благоприятные органолептические свойства. 2. Качество питьевой воды должно соответствовать гигиеническим нормативам, перед ее поступлением в распределительную сеть, а также в точках водоразбора наружной и внутренней водопроводной сети.

Централизованная система водоснабжения. Водозабор и механическая очистка

Все начинается с забора воды для системы водоснабжения. Бывают всяческие экзотические решения: к примеру, если город не превышает 30-40 тысяч человек, а под ним расположен артезианский водоносный горизонт запасов которого хватит лет на 100. Почему бы не брать воду оттуда? Она явно чище, чем из реки.

Но в случае таких мегаполисов, как Москва и Питер (и Екатеринбург, и другие города-миллионники), источник воды должен быть возобновляемым. С Питером все просто: город и так стоит на Неве, поэтому основной объем воды берут оттуда. Требуется городу около 3 млн кубометров воды в сутки.

Нева вытекает из Ладожского озера. Вода в нем достаточно чистая и прозрачная, а в самой Неве большой водоток, так что воду берут с глубины реки, где она не так сильно успевает загрязняться, как на поверхности. К примеру, основная водоподготовительная станция в Питере (а всего их четыре) находится практически в центре города, рядом с излучиной Невы, но воду станция забирает с глубины в 30 метров.

В Москве существует целая система водохранилищ (12), которые объединили в Москворецкий водоисточник, Волжский водоисточник и резервную Вазузскую гидросистему. В целом, речь идет о бассейнах Москвы реки (более половины всей потребляемой столицы воды) и Волги. Здесь тоже существует четыре станции водоподготовки: Рублевская, Западная, Восточная и Северная. Вместе, они обслуживают не только Москвы, но и города Подмосковья (Мытищи, Одинцово, Долгопрудный и другие).

На каждом водозаборе стоят «бульбуляторы», отпугивающие оттуда рыбу, сетки, позволяющие первично отфильтровать воду от водорослей, веток, купальщиков и тому подобного мусора и другие средства механической очистки. А далее начинается следующий этап водопоготовки.
