Водопровод на даче своими руками из колодца. Вариант #2 — водоснабжение с насосной станцией

Насосная станция представляет собой устройство, в котором объединены насос, гидроаккумулятор и автоматическое реле , управляющее работой этого насоса.

Если подавать воду в водопровод непосредственно после забора ее насосом, оборудование будет включаться каждый раз, когда в доме кто-нибудь пользуется водой. Разумеется, в таких условиях любое насосное оборудование вскоре выходит из строя.

При использовании насосной станции устройство включается только для того, чтобы наполнить бак-гидроаккумулятор, когда количество воды в нем достигает минимального уровня. Как только бак заполнен, реле в автоматическом режиме отключает насос. Снова он включится только после того, как бак будет опустошен и т.д.

Насосную станцию можно собрать самостоятельно, но в продаже имеются готовые агрегаты с различными характеристиками и по вполне доступным ценам. Их комплектуют как погружными, так и поверхностными насосами разной мощности.

Следует помнить, что в случае поломки погружного насоса, его придется сначала достать с довольно значительной глубины. А вот с поверхностными моделями возникает другая проблема — они сильно шумят.

Чтобы обеспечить водоснабжение частного дома из колодца в течение года, лучше выбрать насосную станцию, порядок подключения которой представлен на этой схеме

Такую насосную станцию лучше всего поставить как можно дальше от дома. Или стоит позаботиться о дополнительной шумоизоляции помещения, если оборудование будет установлено в доме.

Насосная станция — устройство не слишком большое, много место такой агрегат не займет. Но емкость гидроаккумулятора тоже невелика, поэтому при отключении электричества вода почти сразу же перестанет поступать в систему, придется использовать ведро на веревке.

Выбирая подходящую насосную станцию, следует обращать внимание на мощность оборудования, высоту подачи воды, производительность агрегата, а также объем мембранного бака — гидроаккумулятора . Дополнительно следует убедиться, что агрегат оборудован системами защиты от перегрева и сухого хода.

При выборе подходящей насосной станции следует учитывать ее мощность и производительность, а также емкость накопительного бака, материал, из которого он изготовлен, и систему управления

В продаже имеются устройства с ручным, автоматическим и даже дистанционным управлением, нужно заранее определиться с собственными пожеланиями в этом отношении.

Для постоянного использования обычно выбирают полностью автоматизированные системы, а вот для дачи, которую используют только в летний период, вполне подойдет недорогое оборудование с ручным управлением.

Мощность и производительность насосной станции определяются потребностью в воде. Так, для небольшой дачи вполне хватит устройства с производительностью 600-1000 л/ч, а вот для частного дома, в котором постоянно проживает семья из четырех человек, имеет смысл выбрать более мощное устройство — 3000-6000 л/ч.

Чем больше объем гидроаккумулятора, тем меньше дискомфорта вызовет отключение электроэнергии, поскольку в воды в системе останется больше. Но такая станция и обойдется дороже, и установить ее будет немного сложнее.

На цену влияет и материал, из которого изготовлен бак. Пластик дешевле, а чугун, отличающийся повышенным сроком эксплуатации, дороже. Наличие защитных систем также заметно сказывается на цене, но отказываться от них и рисковать дорогостоящим оборудованием неразумно.

Ценные рекомендации по выбору насосной станции для обустройства загородного участка вы найдете в другой популярной статье нашего сайта.

Водоснабжение из колодца с погружным насосом. Эта. Устанавливаем насос

В первую очередь важно определить высоту подъёма воды от верхней точки системы. Если она довольно глубокая (до 18 метров), то лучше всего подойдёт погружной насос. Специалисты рекомендуют для колодезного водопровода выбирать центробежный вариант. Вибрационные модели привлекают более низкой ценой, но имеют ряд недостатков: вибрации разрушительно воздействуют на гидроизоляцию и целостность стенок колодца а так же имеют недостаточная мощность.

Гидроаккумулятор и реле располагают уже в самом доме. Если же высота подъёма воды не превышает 9 метров, а колодец находится на небольшом расстоянии от дома, то можно установить поверхностную насосную станцию. Только её нужно будет расположить либо в специальном кессоне, либо в технических помещениях самого дома. В крайне редких случаях могут понадобиться как погружной насос для подъёма воды из колодца, так и поверхностная станция для создания необходимого давления.

Дополнительное оборудование к насосу:

Обратный клапан – обеспечивает пропуск воды только в одну сторону, не давая ей стекать обратно в колодец при выключенном насосе, а также предохраняет систему от гидроударов;
Реле давления – обеспечивает стабильность напора в заданных границах;
Реле защиты от сухого хода – обеспечивает защиту двигателя насоса от перегрева и поломки в случаях недостатка воды системе;
Гидроаккумулятор – обеспечивает запас воды, позволяющий избежать избыточных пусков насоса и снижения тем самым его ресурса.

Летний водопровод на даче своими руками. Трубы ПНД для дачного водопровода

Для системы полива на даче, пожалуй, самый подходящий вариант – это трубы, изготовленные из полиэтилена низкого давления или ПНД. Их преимущество состоит в простоте сборки – для этого не требуется дополнительных приспособлений.

Основные преимущества их следующие:

Они характеризуются высокой устойчивостью не только к химическому воздействию;
Сборка их простая и быстрая;
Они не нарушают своей целостности даже при замерзании внутри них воды благодаря способности ко временному растяжению;
Работать с ними просто, а также корректировать готовую систему в будущем;
Продолжительный срок службы;
Они выполняют свои функции при температуре до -60*С;
Обладают гладкой поверхностью изнутри, что особенно важно для систем дачного полива
Подходят, как для зимних, так и для летних водопроводов.

Помимо достоинств трубы ПНД обладают и существенными недостатками, которые могут негативно отразиться на системе полива, а именно:

Они подходят только для холодной жидкости;
Они характеризуются относительно небольшой прочностью, поэтому, если на них наступить, они могут сломаться.

При организации дачного полива трубы такого типа могут соединяться между собой посредством специально предназначенных для этого фитингов, а также при помощи возможностей сварочного аппарата. Можно их соединить и посредством тройников либо переходников с резьбой.

Для дачного водопровода подходят трубы ПНД с нанесенной на них голубой маркировкой. Именно они рассчитаны на работу с холодной водой. Если же маркировка на них желтая, то они предназначаются для газа. Также при выборе такой трубы придется обратить внимание на допустимое давление. Они могут быть легкими, средне легкими, а также средними и тяжелыми, которые с легкостью выдержат нагрузку более 10 атм.

На практике для дачных водопроводов подходят трубы С либо СЛ, с диаметром в 32 – 50 мм.

Не менее важен для них и такой показатель, как плотность исходного материала. Именно она будет определять и прочность готового изделия, а также влиять на стоимость труб.

Как провести воду из колодца в дом с насосной станцией. Как выбрать и установить насосную станцию для летнего водоснабжения из колодца

Современные насосные станции надежные и производительные, а также оснащены встроенной автоматикой - гидроаккумулятором, реле давления и реле защиты от сухого хода. Компания «Загород» рекомендует следующих производителей:

Belamos XA 06 ALL мощностью 600 Вт - этой станции вполне достаточно, чтобы обеспечить дачу водой. Высота подъема воды - 8 метров, объем гидробака — 24 литра, производительность — 2800 литров/час.

Насосная станция Belamos XA 06 ALL

Данную станцию выбирают большинство наших клиентов для снабжения дачи водой: несмотря на невысокую стоимость, она хорошо себя зарекомендовала в работе.

Grundfos MQ мощностью 850 Вт. Довольно дорогое оборудование, его используют чаще в больших загородных домах и коттеджах. Насосная станция, оснащенная встроенной автоматикой: реле давления, сухого хода и потока. Grundfos MQ обладает низким уровнем шума, по сравнению с аналогичными моделями от других производителей. Это позволяет ее размещать не только в техпомещении, но, например, в санузле или на кухне, под мойкой или в пространстве под лестницей.

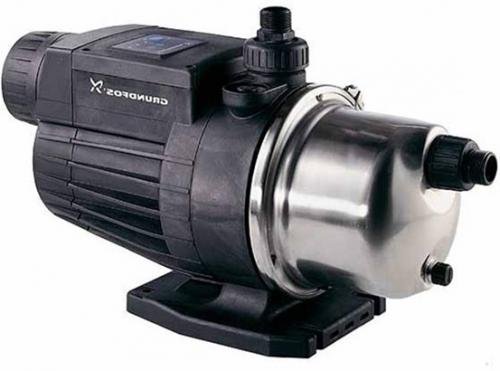

Насосная станция Grundfos MQ 3-35

Grundfos MQ оснащен небольшим гидроаккумулятором объемом 0,8 литра. Если точек водопотребления немного, то станция может работать без установки дополнительного гидроаккумулятора, а вы таким образом сэкономите место в дачном домике.

Встроенный гидроаккумулятор обеспечивает запас воды, но из-за небольшого объема у модели Grundfos MQ почти каждое открытие крана приводит к пуску установки. Поскольку количество циклов включения/выключения ограничен, то этот фактор влияет на дорогостоящее оборудование неблагоприятным образом. Поэтому мы своим клиентам рекомендуем установить гидробак объемом хотя бы на 24 литра.

Кроме этого гидроаккумулятор защищает систему водоснабжения от гидроудара.

Гидроудар - это скачок давления в системе. Поскольку вода - несжимаемая жидкость, при закрытии крана возникает ударная волна, которая может повредить трубу или сорвать насос в скважине. Резиновая мембрана гидробака забирает избыточный объем воды и компенсирует давление.

При обустройстве водоснабжения из колодца на даче своими руками многие дачники совершают одну и ту же ошибку - прячут насосную станцию на чердаке. На такой высоте оборудование не сможет поднять воду из колодца Разница между уровнем воды в колодце и насосной станцией не должна превышать 8 метров. По этой причине станцию следует располагать как можно ниже — на первом этаже дачного дома или над колодцем.

Насосная станция, расположенная внутри колодца

Если насосная станция находится в «домике» над колодцем, то не рекомендуем устанавливать резиновые шланги. Довольно часто во время работы насосной станции они схлопываются и не позволяют воде подняться к насосу. Компания «Загород» обычно использует ПНД-трубу с армировкой. Такие трубы достаточно прочные и легко демонтируются.

Автоматическая подача воды из колодца в дом. Системы с накопительной емкостью

Учитывая относительно невысокий дебит колодца, возможности непрерывного выкачивания из него воды ограничены. Поэтому применение, где закачка происходит периодически в небольших объемах, как нельзя лучше подходит для неглубоких со слабым напором колодцев.

Накопительная система водоснабжения частного дома из колодца включает в себя электронасос и бак объемом около 200 л на верхнем этаже или чердаке, связанных друг с другом трубопроводом. От резервуара отходит внутридомовой водопровод, направляющий воду к точкам разбора.

Система с накопительным баком работает по следующему принципу. Электронасос, погруженный в колодец водоснабжения (обычно это недорогая вибрационная помпа) при включении начинает подавать воду в емкость на чердаке. В баке установлен поплавковый выключатель, последовательно подсоединенный к кабелю электропитания насоса. Как только резервуар наполняется водой, поплавок поднимается, контакты цепи питания помпы размыкаются, и она прекращает закачку.

Рис. 4 Водоснабжение частного дома из колодца с баком и повышающей напор станцией

При водном потреблении собранные в баке запасы расходуются, уровень воды понижается и поплавковый выключатель опускается. Контакты внутри него замыкают цепь питания насоса, он включается и снова начинает качать воду.

Если конструкция дома не позволяет установить накопительный бак вверху на чердаке, можно опустить емкость вниз или закопать под землей. При этом для подачи воды во внутренний водопровод понадобится дополнительный поверхностный электронасос или станция.

Существует вариант установки накопительного резервуара внизу, при котором можно обойтись без дополнительного электронасоса. Однако в этом случае придется приобрести дорогойбольшого объема и накачивать в него воду насосом через, которое отключит водоподачу при достижении заданного напорного порога.

К недостаткам схемы с накопительной емкостью стоит отнести довольно низкий напор в системе, стандартный показатель которого для индивидуальных домов лежит в области от 1,5 до 2 бар.

Система с накопительным баком сможет лишь обеспечить напор около 1-го бара при высоте расположения резервуара в 10 м над уровнем водозаборных точек. Однако имеется выход из существующей ситуации, и он заключается в установке дополнительного повысительного электронасоса в водопроводную магистраль.

Еще один недостаток накопительного бака на чердаке помимо забора полезной площади — вероятность затопления дома при неисправности внутреннего поплавкового выключателя. Вариант решения проблемы — использование вверху емкости сливного шланга, выходящего на улицу.

Простой водопровод на даче. Варианты воды на даче

Дачный водопровод может быть летним и всесезонным. Летний водопровод используют только в теплое время года. К зиме его отключают и консервируют, так как в период заморозков водопровод в неотапливаемом доме замерзнет.

Чтобы сделать всесезонный или, как его называют дачники, зимний водопровод, необходимо соблюсти ряд условий и норм. Подробно об этом мы рассказывали в этой статье .

В чем отличие зимнего водопровода от летнего:

Трубы закапывают ниже глубины промерзания. В Ленобласти глубина промерзания достигает 1,2 м. Трубу закапывают на 30 см ниже этой отметки.
Дополнительно утеплять наружную водопроводную трубу не нужно. Кроме отрезка трубы, который расположен выше глубины промерзания – его утепляют с помощью греющего кабеля. Технологию опишем ниже.
Для зимнего водопровода потребуется источник воды, который будет работать круглый год. Обычно это колодец или скважина. Колодец утепляют, иначе вода в нем замерзнет. На дачах это происходит чаще, так как водопровод используют нерегулярно, и поверхность успевает заледенеть. Иногда в садоводствах прокладывают центральный поселковый водопровод. Он тоже бывает летним и всесезонным. Если у вас в СНТ только летний вариант, вам придется позаботиться об организации всесезонного источника для воды.

Еще одна проблема дачного водопровода – домики часто не отапливают или отапливают только печью. Поэтому водопровод обычно оснащают системой слива. Она позволит законсервировать водоснабжение дачного участка, если вы не планируете оставаться на даче зимой и/или поддерживать положительную температуру в помещениях. Без консервации весной вы столкнетесь с проблемами: замерзшими трубами и/или протечками.

Водопровод на даче из бака. Дачный водопровод

Дано:

По участку или по его границе проходит летний водопровод;
Вода для полива подается по нему два-три раза в неделю;
Нам необходимо обеспечить непрерывную и круглосуточную подачу воды в дачный дом.

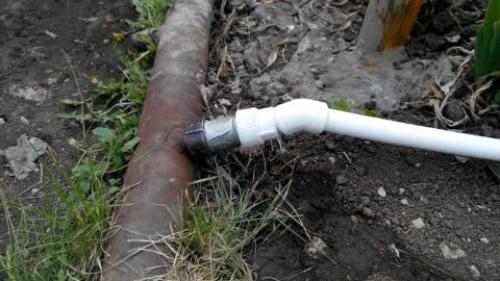

Врезка в дачный водопровод

Узнать больше о том, как выполнить монтаж водоснабжения на даче, вам позволит

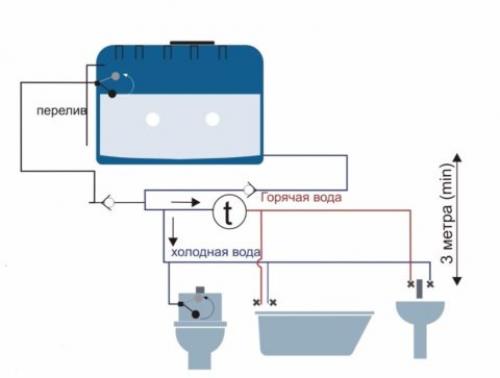

Схема с самотечным водопроводом

Очевидное решение проблемы — накопительная емкость. Если установить ее под потолком жилого этажа или на чердаке, то вода будет поступать к точкам водоразбора самотеком.

Плюс: полная энергонезависимость такой схемы водоснабжения.

Минусы:

Напор, ограниченный высотой бака над точкой водоразбора;

Справка: для работы бытовой техники, подключенной к водопроводу, требуется избыточное давление. Например, проточный водонагреватель просто-напросто откажется включать ТЭНы, если в водопроводе меньше 0,3 кгс/см2 (что соответствует напору в 3 метра).

Необходимость утепления чердака или сброса бака в холодное время года;
Большая нагрузка на перекрытие при значительном объеме емкости. Если вам необходим запас воды в 3-4 кубометра, ставить бак соответствующего размера на деревянное перекрытие — очень сомнительная идея.

Объем бака и его масса с водой ограничены прочностью деревянного перекрытия

Реализация:

Ввод водоснабжения от дачного водопровода заводится в накопительную емкость максимально близко к ее крышке и комплектуется заливным поплавковым клапаном (таким же, какие ставятся в бачки унитазов);
Водопровод врезается в дно бака или в боковую стенку максимально близко к дну. Врезку стоит укомплектовать краном или вентилем: тогда для ремонта смесителя в доме не придется сбрасывать всю воду из емкости;
При подаче воды в дачный водопровод бак набирается, после чего ввод перекрывается поплавковым клапаном. В водопровод вода поступает самотеком при открытии любого крана.

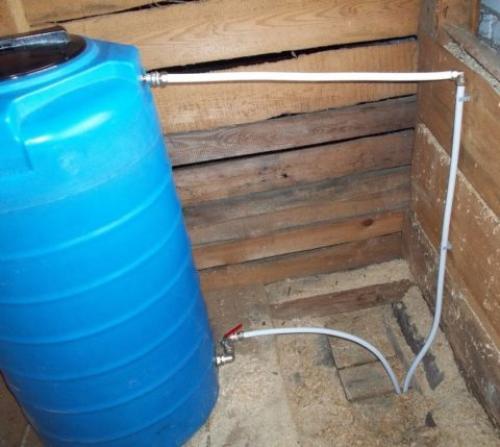

Емкость на чердаке и самотечный водопровод

Схема с емкостью и насосной станцией

Такая организация водоснабжения загородного дома позволяет создать практически любой запас воды.

У схемы есть два отличия от предыдущей:

Накопительный бак устанавливается на улице, в подполе или подвале дома. Установка на грунт позволяет владельцу не думать о прочности перекрытий;
Для подачи воды в водопровод к емкости подключается насосная станция — поверхностный насос с гидроаккумулятором и датчиком давления. При падении давления в гидроаккумуляторе насос включается и доводит его до верхнего заданного пользователем значения.

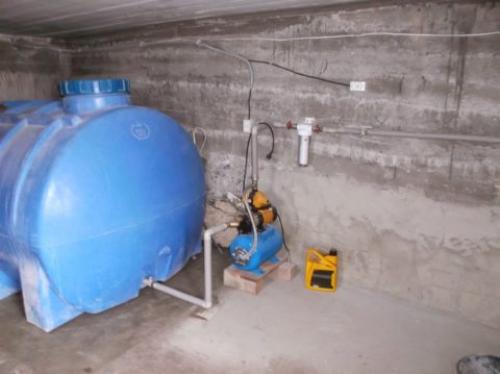

Насосная станция подает воду из установленной в подвале накопительной емкости

Заметьте: гидроаккумулятор насосной станции сглаживает скачки давления при включении/выключении насоса и делает эти включения-выключения куда более редкими.

Как рассчитать объем бака для водоснабжения? Инструкция довольно очевидна: он равен произведению суточного расхода на максимальный промежуток между включениями дачного водопровода.

Подсказка: в общем случае расход воды на хознужды рассчитывается исходя из нормы в 200 литров в сутки на одного человека. Скажем, если на даче постоянно живут двое, а вода подается по графику два раза в неделю, накопительная емкость не должна быть меньше 200(расход в сутки на человека)х2(количество проживающих)х4(пауза в сутках между днями подачи воды)=1600 литров.

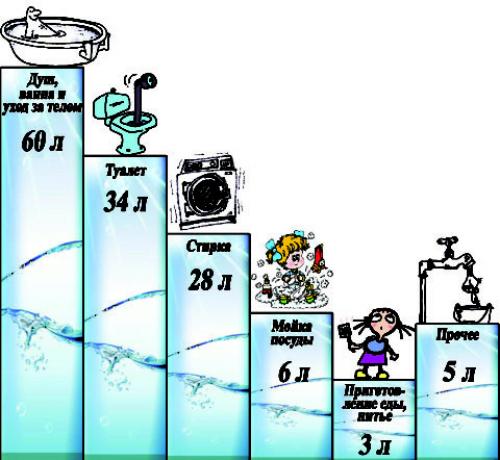

Структура расходов воды на хознужды

Какие емкости использовать в качестве накопительных?

Пластиковые баки для питьевой или хозяйственной воды. При установке на улице лучше предпочесть синий или черный бак: непрозрачные стенки исключат цветение воды под действием солнечного света.

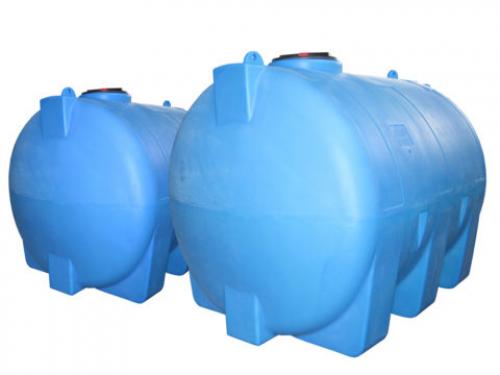

Горизонтальные емкости для питьевой воды

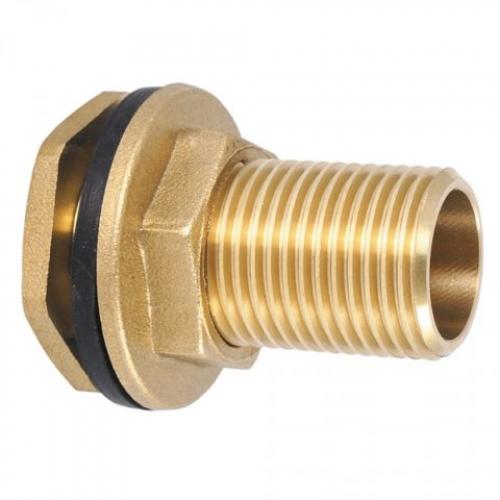

Нижняя врезка уже, как правило, сделана производителем — над дном бака всегда устанавливается латунный патрубок под сливной кран. Отверстие под заливной клапан высверливается любым сверлом и расширяется до нужного размера острым ножом. Затем в него вкручивается латунная врезка с гайкой и резиновыми прокладками.

Водопровод на даче из скважины. Особенности

Система автономного водоснабжения дома состоит из трех главных частей:

источник воды;
насосная станция – состоит из насоса и гидроаккумулятора (накопительного бака);
трубопровод – обеспечивает перемещение воды от одного узла гидросистемы к другому вплоть до входа в дом.

При постройке дома система подачи свежей воды и канализация рассматриваются и проектируются вместе из-за сложности их реализации по отдельности. Кроме того, для нормальной работы основные узлы должны дополняться следующими второстепенными:

кессон – выполняет защитную функцию скважины и оборудования;
очистные фильтры;
водонагревательное оборудование;
управляющая автоматика.

Проектирование автономного водоснабжения – это начальный и один из главных этапов, так как система имеет сложное строение и множество особенностей функционирования. Для составления проекта чаще всего обращаются в специализированные компании или к частным экспертам. План состоит из множества элементов: необходимой документации, планирования размещения всех узлов, правильного выбора источника воды и расчетов, объединяющих все в единую систему. Также в проект может входить система дальнейшей разводки воды внутри дома. В конечном итоге по нему осуществляется бурение скважины и монтаж всего необходимого оборудования.

Летний домик на даче или частный дом в поселках вполне может получать водоснабжение из скважины. Можно пользоваться малогабаритной конструкцией или может быть применена самодельная модель скважинного типа. Только не забудьте про утепление конструкции, если вы решите провести ее своими руками.

Для проведения водоснабжения часто используется мини-бурильная установка. С ее помощью также может быть проведена процедура обезжелезивания.
