Составление проекта водоснабжения и канализации. Исходные данные для проектирования наружных сетей канализации

Составление проекта водоснабжения и канализации. Исходные данные для проектирования наружных сетей канализации

Инженерные сети – важная составляющая инфраструктурных систем населенных пунктов и предприятий. В их состав входят трубопроводы и другое оборудование, обеспечивающее транспортировку стоков канализации к коллекторам очистных сооружений.

Различают два вида канализационных систем: внутренние и наружные. Второй вид включает следующие элементы:

• дворовые сети;
• внутриквартальные системы канализации;
• уличные сети;
• магистральные канализации (коллекторы).

Объекты строительства сетей канализации могут разделяться на несколько категорий:

• общесплавные;
• раздельные;
• полураздельные.

Для перемещения канализационных стоков используются системы двух видов:

• Безнапорные – транспортировка осуществляется самотеком, что обусловлено наличием специального уклона.
• Напорные – перемещение обеспечивается специальным насосным оборудованием.

При разработке проекта в области водоснабжения и канализации важно учитывать определенные характеристики:

1. Технические данные регионального водоканала или иной специализирующейся компании.
2. Согласие на расположение линейного объекта.
3. Технические условия, соотносящиеся с особенностями применяемых материалов труб, запорно-регулирующей арматуры, возводимых камер и колодцев, а также с требованиями реализации строительно-монтажных процессов.
4. Требования преодоления водных препятствий в виде рек, озер, каналов.
5. Специфичность пересечения автомагистралей и линий железных дорог.
6. Необходимость возведения смотровых колодцев, благодаря которым будут реализованы дальнейшие возможность примыкания ответвлений системы.
7. Итоги геодезических, экологических и геологических изысканий, которые необходимы для прохождения экспертизы проектной документации.
8. Поэтапное разделение монтажных работ системы водоснабжения и водоотведения.

Проектирование водоснабжения, канализации и строительство сетей инженерного назначения требуют высокого профессионализма. Немаловажное значение имеют основные обстоятельства, без внимания к которым реализация стабильной работы системы невозможна.

Разработчикам на начальном этапе проекта важно рассчитать вероятные нагрузки на сети и предусмотреть несколько видов эффективного и надежного монтажа. Детальная проработка плана работ даст возможность исключить увеличенные эксплуатационные расходы в дальнейшем.

Проект водоснабжения и канализации частного дома. Системы водопровода и канализации в частном строительстве

Водоотведение и канализация в частном доме может быть выполнена двумя способами:

• путем подключения к централизованным системам;
• путем строительства автономных систем.

Предпочтительным вариантом является первый, поскольку в таком случае наружный водопровод и канализация будут состоять из трубопровода, проложенного от дома к месту подключения. Для реализации данного проекта нужно иметь разрешение от соответствующих организаций на подключение к централизованным системам (прочитайте: ""). Кроме этого потребуются техусловия на осуществление работ.Но далеко не во всех загородных населенных пунктах проложены центральные водопроводные сети и магистрали для отведения сточных вод. Поэтому многие домовладельцы вынуждены сооружать у себя на участке ЛОС (локальные очистные сооружения) и устанавливать оборудование для водозабора из скважин или колодцев.

Системы водоотведения сточных вод по способу транспортировки жидкости бывают безнапорными или напорными. Первые из них позволяют воде перемещаться по трубам самотеком, для чего трубопровод устанавливают под оптимальным углом наклона. В том случае, когда нет возможности смонтировать сеть под необходимым углом, проектирование наружных сетей водопровода и канализации предусматривает установку насосов для перекачки жидкости.

В зависимости от места, где будет располагаться оборудование, водопроводные и канализационные сети бывают внутренними (внутри здания) и наружными (за пределами дома).

Проектирование водоснабжения и канализации. Проектирование систем водоснабжения и канализации: состав и основные шаги создания проекта

Структура раздела:

Компания «Вагнер» выполняет работы по проектированию систем водоснабжения, водоочистки, канализации и очистки сточных вод частных домов, многоэтажных жилых домов, поселков, промышленных зданий и других объектов жилого и нежилого назначения.

За многие годы работы специалистами компании накоплен большой опыт проектирования инженерных систем различных объектов. Вы всегда можете обратиться в нашу компанию по телефону, электронной почте vagner-ural@bk.ru или через форму обратной связи, заполнив и отправив заявку на сайте. Вы также можете скачать опросный лист на проектирование системы водоснабжения и водоподготовки.

1. Назначение и состав проекта системы водоснабжения.

Проект системы водоснабжения представляет собой модель и описание планируемых к строительству или реконструкции элементов системы водоснабжения, водоочистки (при наличии) и канализации. Проект системы водоснабжения предназначен для формирования представления о составе, пространственном расположении, определения характеристик, расчета технико-экономических показателей проектируемой или реконструируемой системы водоснабжения.

Грамотно проработанный проект должен служить руководством к действию и основным исполнительным документом при строительстве зданий и сооружений (в части системы водоснабжения и канализации).

Типовой состав проекта раздела водоснабжение и канализация определяется согласно ГОСТ 21.601-2011 и включает в себя следующие основные разделы:

1. Рабочие чертежи, предназначенные для производства строительно-монтажных работ (основной комплект рабочих чертежей марки ВК):

общие данные по рабочим чертежам:

а) перечень и состав рабочих чертежей основного комплекта;

б) перечень и состав ссылочных и прилагаемых документов;

в) перечень и состав основных комплектов рабочих чертежей;

г) используемые условные обозначения проекта;

д) общие сведения и указания проекта;

е) данные по расчетному водопотреблению и водоотведению, которые приводят в виде таблицы по форме 1;

ж) данные по показателям систем водоснабжения и канализации, выполненные в виде таблицы по форме 2.

чертежи (планы и схемы) системы водоснабжения и водоотведения;

чертежи (планы, разрезы и схемы) расположения оборудования.

Допускается включать в состав основного комплекта рабочих чертежей прямоугольные изометрические проекции систем, полученные визуализацией трехмерной электронной модели систем.

2. Эскизные чертежи общих видов нетиповых изделий, конструкций, устройств, монтажных блоков;

3. Спецификацию планируемого к установке оборудования, комплектующих и материалов;

4. Смета, который выполняется при необходимости по требованию Заказчика.

2. Основные этапы проектирования

1 Этап. Предварительная подготовка и сбор исходных данных. Целью данного этапа обычно является сбор необходимых данных для осуществления проектирования.

Обычно для проектирования необходимо собрать и определиться со следующими исходными данными:

- объем среднесуточного и пикового существующего (при реконструкции) и планируемого водопотребления для хозяйственных и питьевых нужд;

- качественный состав исходной и требуемое качество очищенной воды (при необходимости проводят отбор проб и инженерно-геологические изыскания);

- необходимость установки системы водоподготовки;

- проведение топографической съемки местности (при проектировании наружного водопровода при необходимости);

- сбор паспортов скважин (в случае если источником водоснабжения является артезианская скважины);

- осмотр и составление описания существующей системы водоснабжения (при реконструкции);

- планы помещений зданий и сооружений (при проектировании внутренней системы водоснабжения и канализации) и другие данные.

При проектировании системы водоснабжения для индивидуального загородного дома (коттеджа, дачного домика и др.) в большинстве случаев достаточно данных о составе воды, состоянии почвы (это определяет глубину прокладки водопровода), планов помещений, в которых планируется расположение системы водоснабжения и канализации.

2. Этап. Технико-экономическое обоснование и выбор схемы системы водоснабжения.

На данном этапе проводится сравнение различных схем водоснабжения с целью выбора наиболее оптимальной по технико-технологическим, экономическим и эксплуатационным характеристикам.

Проводится предварительные расчеты и сравнение вариантов проектирования системы водоснабжения и канализации.

Рассчитываются предварительные сметы строительно-монтажные работы при различных схемах водоснабжения и составе оборудования.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/proektirovanie-sistemy-vodosnabzheniya-doma-vidy-sistem-vodosnabzheniya-i-ih-ustroystvo

Проект водоснабжения и канализации квартиры. Особенности процесса проектирования систем водоснабжения и канализации

Если рассматривать вопрос обустройства подобных инженерных систем с теоретической точки зрения, то может сложиться впечатление, что их создание не относится к числу таких уж сложных и невыполнимых операций. На практике же получается, что всё обстоит гораздо сложнее, ведь для создания системы водообеспечения и водоотведения нужны достаточно широкие и глубокие знания, опыт и понимание ответственности за получаемый в итоге результат. Прежде всего, необходимо выполнить проектирование систем водоснабжения и канализации.

И эту работу нельзя считать несущественной частью всего процесса обустройства инженерных коммуникаций. Да, если речь идёт о простой задаче, связанной с проектированием водоснабжения и канализации на небольшом объекте, например в маленьком дачном домике, то при наличии хотя бы минимальных знаний всё можно сделать самостоятельно. А вот когда дело касается дома, предназначенного для постоянного обитания в нём человека, дома из двух-трёх этажей, где сеть коммуникаций отличается большой протяжённостью и разветвлённостью, то лучше обратиться к специалистам.

Назовем ключевые моменты проектирования системы водоснабжения и канализации :

• определение источника забора воды для дальнейшего её использования в хозяйственно-бытовых и прочих целях;
• составление инженерно-топографического плана участка;
• выяснение типа грунта и его характеристик;
• определения глубины залегания грунтовых вод;
• расчёт объёмов водопотребления и водоотведения на человека в сутки;
• выбор необходимого оборудования для доставки воды в дом и для отведения стоков из него;
• выбор очистительного сооружения.

Проект водоснабжения квартиры. Типы схем разводки водопровода в квартире и их особенности

В проекте водопровода квартиры (неважно, заказали вы его у специалистов или же выполнили чертеж на бумаге от руки) должно быть отражено расположение туалета, ванны и раковины, а также способ подключения, схемы, методы прокладки подводящих и отводящих веток. Поэтому вы должны разбираться в основных принципах сборки трубной разводки, вне зависимости от того, будете ли вы устанавливать коммуникации своими силами или же обратитесь за помощью к профессионалам.

Что такое точка?

Когда рассчитывается стоимость работы, подрядчик и клиент обычно подразумевают под этим термином разные вещи. В связи с этим рекомендуется уточнить, какие работы входят в цену за точку. Кроме того, изучите итоговую сметную стоимость работ по разводке водопровода в квартире.

При проведении разводки водопровода в квартире цена может быть фиксированной при соблюдении стандартных условий работы в обычном помещении. Она включает в себя подвод (отвод) от места подключения сантехники: установленный кран местного использования или же приемный патрубок канализационного слива в ванной комнате.

Монтаж сантехники не включается в цену за установку точки. Объясняется это тем, что, например, подключение посудомоечной машины и гидромассажной ванны сильно отличаются по трудозатратам. Следовательно, стоимость этих работ необходимо просчитывать отдельно.

Такая техника, как стиральная и посудомоечная машины, оснащены одной подпиткой, то есть точка по воде будет одинарной. В случае, когда необходимы два подвода от холодной и горячей воды (например, используется бойлер или смеситель), считается, что это двойная точка. Повысить стоимость работ за точку могут большая протяженность прокладки труб, нестандартная или скрытая разводка водопровода в квартире, а также иные особенности работы.

На какие типы подразделяются трубные разводки?

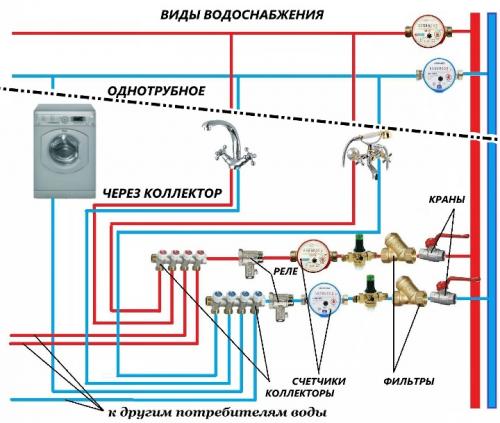

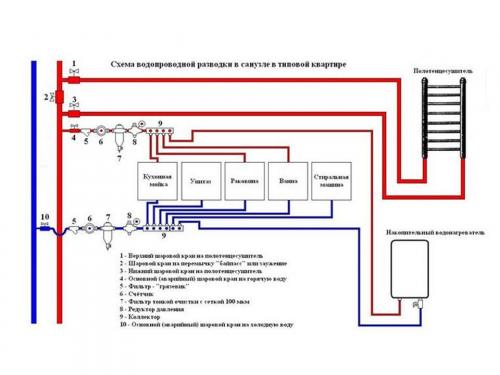

Всего выделяют три типа разводки водопровода в квартире, по которым вода идет от стояка или магистрального трубопровода к потребителю:

• коллекторная;
• тройниковая (последовательная);
• с проходными розетками.

Если вы проживаете в многоэтажном доме, то схема разводки у вас будет:

• тройниковая (последовательная);

• или коллекторная.

Эти две схемы обладают как плюсами, так и минусами и могут быть использованы в зависимости от условий. Более того, можно комбинировать две схемы в одной квартире.

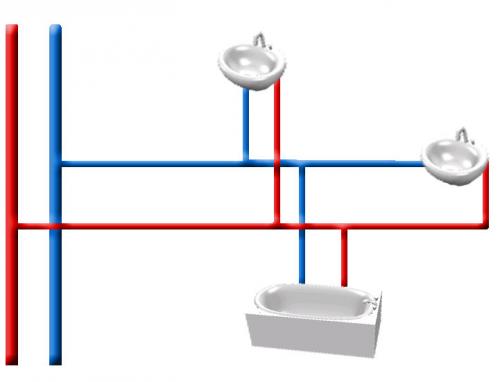

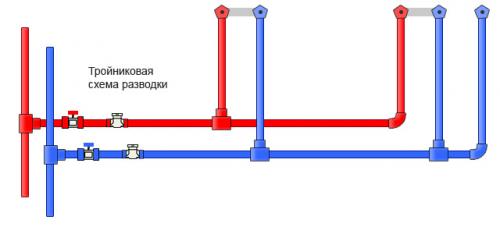

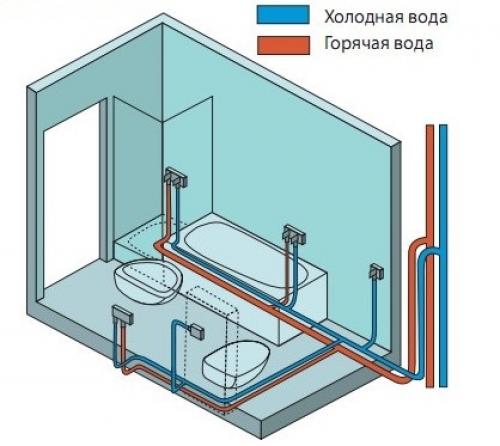

1. Тройниковая (последовательная) схема водопровода.

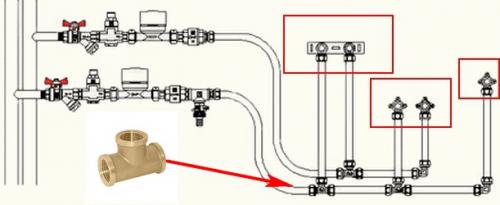

Для создания и установки трубопровода в стандартной квартире такая схема подходит лучше всего. Представлена она в виде общей трубы, к которой последовательно подключены имеющиеся устройства (потребители холодной воды). Аналогично происходит разводка системы горячего водоснабжения.

Главная труба подбирается с большим диаметром в сравнении с другими трубами водопровода, потому как она выполняет функции коллектора. При помощи тройников подсоединяется сантехника, именно поэтому такая схема носит название тройниковой.

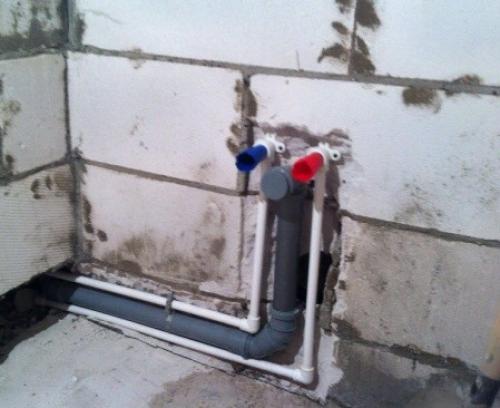

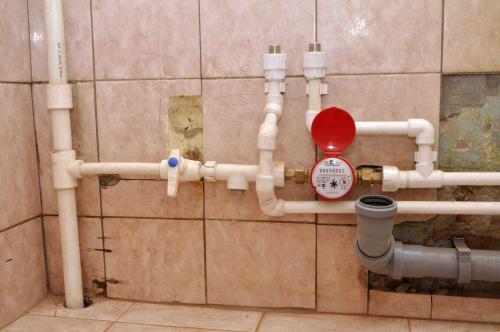

Данную систему легко создать не только в теории, но и на практике. В старых советских многоквартирных домах стандартно применяется такая разводка водопровода в квартире, фото которой вы можете увидеть ниже. Главный ее плюс — небольшое число труб водопровода. Соответственно, затраты на монтаж разводки этого типа будут достаточно низкими.

Особенность данного типа разводки заключается в том, что использовать ее можно только в тех квартирах, где установлено мало сантехники. Проблема вот в чем: чем длиннее становится система, тем меньше напор в конце. В результате сантехническое оборудование, подключенное в конце системы, не сможет функционировать корректно из-за низкого напора.

Также одним из минусов последовательной системы является то, что при поломке крана или бачка водопровод не будет работать исправно. Чтобы отремонтировать сантехнику, вам придется полностью перекрыть воду во всей квартире. Вы просто не сможете отключить от водоснабжения одну точку из-за последовательного подключения.

Профессионалы выделяют другие недостатки, с которыми вы можете столкнуться при обслуживании тройниковой системы. Чаще всего места подключения находятся под декоративной отделкой, поэтому добраться до них будет проблематично. Если произойдет протечка, вы не сможете сразу определить место прорыва трубы.

Чтобы отремонтировать водопровод, вам потребуется раздалбливать стены, убирать фальш-панели и прочее. Завершив ремонт труб, вы будете вынуждены заново производить декоративную отделку в комнате. Даже с учетом всех вышеназванных минусов тройниковый водопровод наиболее распространен в настоящее время.

Для небольших квартир такая система разводки водопровода является наилучшей. Ведь это самый бюджетный вариант. Поскольку протяженность системы водопровода невелика, напор воды в трубах остается удовлетворительным.
